Produktbeschreibung: Elektronischer Zeitschaltuhr-Bausatz - Kitronik 2111
Mit diesem Elektronik-Bausatz von Kitronik lässt sich ein einfacher Timer bauen. Mithilfe eines Widerstands - Kondensators kann die Verzögerung über ein auf der Platine montiertes Potentiometer von 1 Sekunde bis 4 Minuten eingestellt werden. Durch Drücken des Knopfes wechselt die LED von Rot auf Grün und leuchtet nach Ablauf der eingestellten Zeit wieder rot . Dank der geringen Bauteilanzahl ist der Bausatz ideal für Anfänger, die das Löten und die Grundlagen der Elektronik erlernen möchten . Die niedrige Versorgungsspannung von 2,4 V bis 3,5 V macht den Betrieb des Bausatzes für junge Technikbegeisterte absolut sicher.

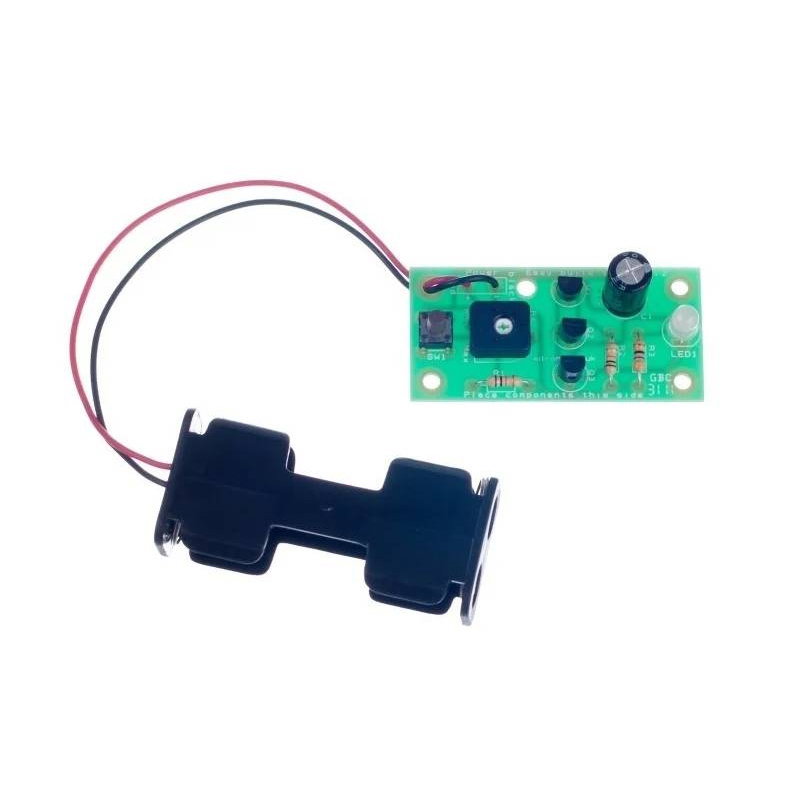

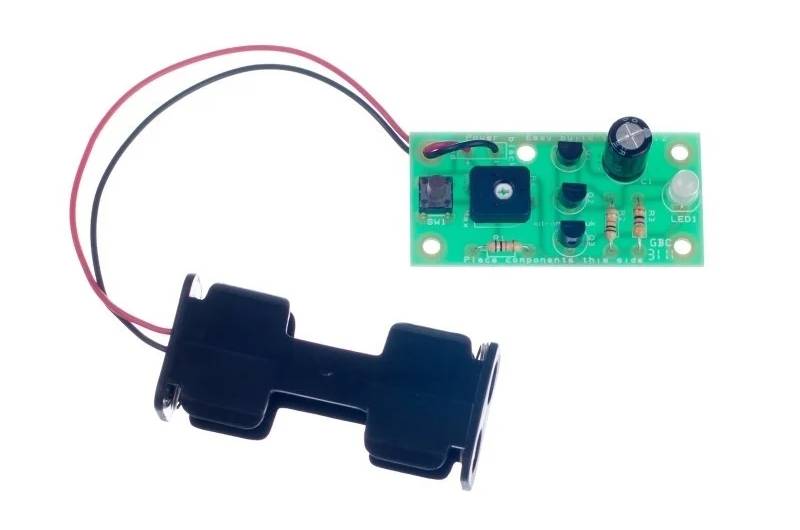

Elektronischer Zeitschaltuhr-Bausatz - Kitronik 2111.
Für den Bausatz müssen bedrahtete Bauteile auf die Leiterplatte gelötet werden.
Hauptmerkmale des DIY-Timer-Kits
- DIY-Lernset : Ideal zum Erlernen der Grundlagen des Lötens und der Elektronik
- Einstellbare Zeit : Die Verzögerung kann von 1 Sekunde bis 4 Minuten eingestellt werden.
- LED-Anzeige : Dreifarbendiode ändert ihre Farbe je nach Betriebszustand
- Einfacher RC-Schaltkreis : Funktionsweise von Widerstand und Kondensator
- Druckknopfsteuerung : Starten Sie den Timer einfach mit dem Taster.
- Wenige Bauteile : erleichtert die Montage und das Verständnis des Systems.
- Batteriebetrieben : Betrieb mit 2 x AA (3 V) möglich
Technische Spezifikationen des Timer-Bausatzes
- Produktart: DIY-Bausatz – elektronische Zeitschaltuhr
- Zeitbereich: 1 Sekunde bis 4 Minuten
- Nennspannung: 3 V
- Spannungsbereich: 2,4 V bis 3,5 V
- Stromverbrauch im Leerlauf: 11,3 mA
- Maximale Stromaufnahme: 15,1 mA
- Anzahl der Bauteile auf der Leiterplatte: 11
- Montage: Löten
- Leiterplattenlänge: 54 mm
- Leiterplattenbreite: 26 mm
Inhalt des Bausatzes
- 1x Korb für 2 AA-Batterien
- 1x 47 Ohm Widerstand
- 2x 10kΩ Widerstände
- 1x Potentiometer 1 MΩ
- 1x Elektrolytkondensator 10V, 1mF
- 1x BC558 Transistor (PNP)
- 1x Dreifarbige LED 5mm (650 mCd)
- 1x 6mm Takt-Schalterknopf
- 1x Leiterplatte

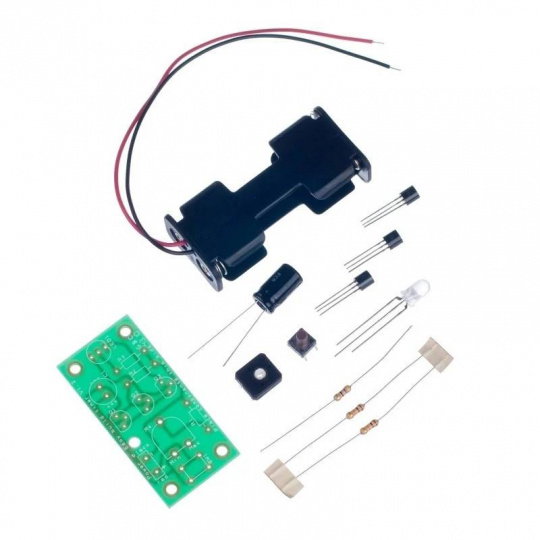

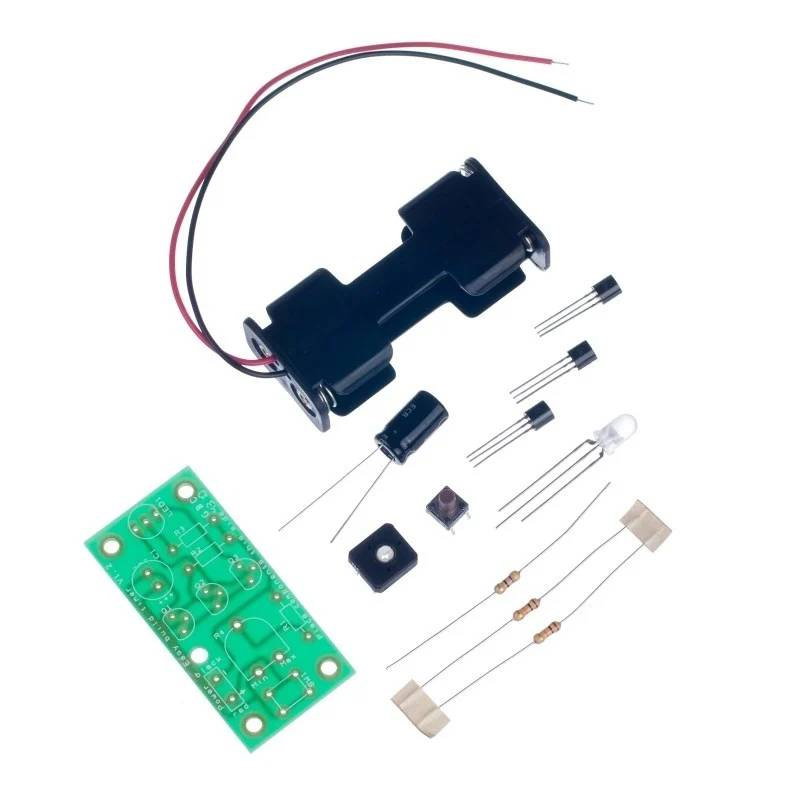

Im Set enthaltene Elemente.
