Produktbeschreibung: Siglent SDG1062X Plus Funktionsgenerator - 60MHz - 2 Kanäle.
Der Siglent SDG1062X Plus Generator aus der SDG1000X Plus Serie ist ein hochwertiges Gerät für Elektronikprofis, Automatisierungs- und Schaltungstestingenieure. Das Gerät verfügt über 2 Ausgangskanäle, eine maximale Frequenz von 60 MHz, eine vertikale Auflösung von 16 Bit und eine Abtastrate von 1 GSa/s für eine originalgetreue Signalwiedergabe. Dank der fortschrittlichen TrueArb- und EasyPulse-Technologie ist es möglich, Signale mit minimalem Jitter und hoher Präzision zu erzeugen. Die Unterstützung mehrerer Modulationsarten, Impulsausgänge, Burst- und Sweep-Modi und WebServer machen das SDG1062X Plus zu einer umfassenden Lösung für Labor- und Industrietests.

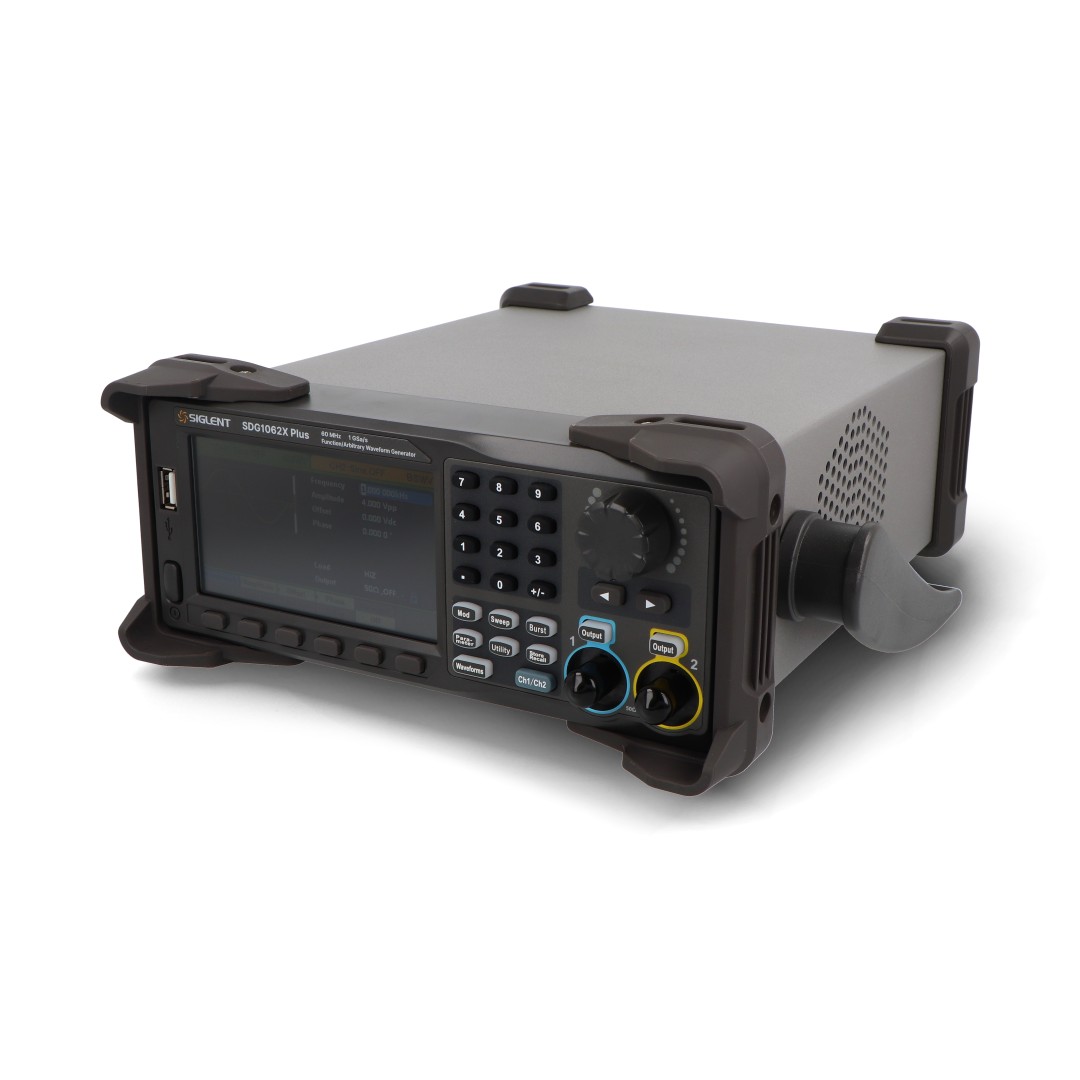

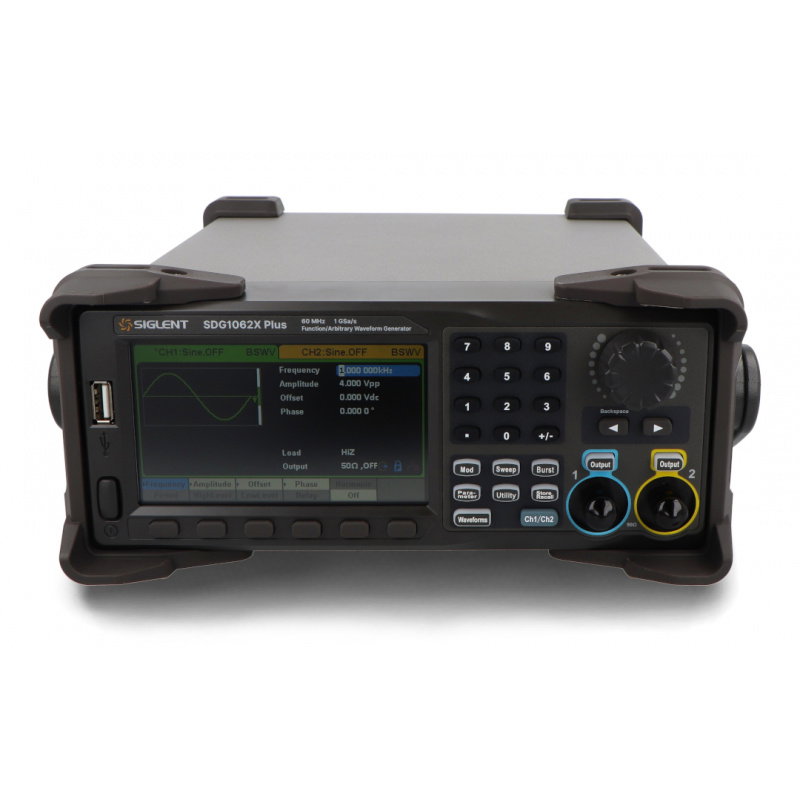

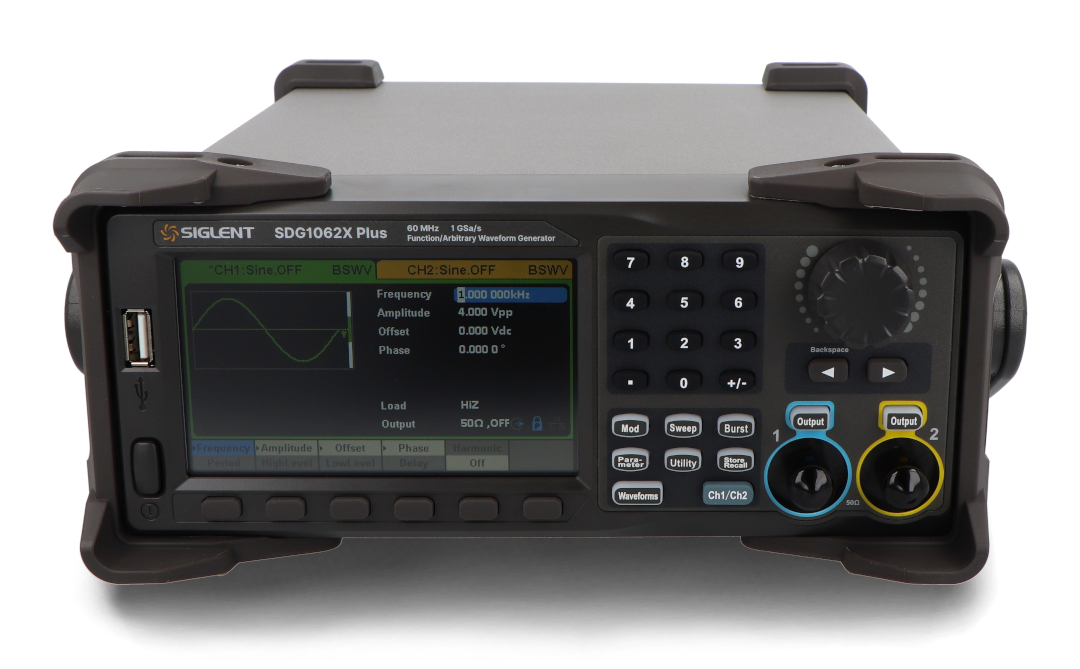

Siglent SDG1062X Plus Funktionsgenerator - 60MHz - 2 Kanäle.
Generator mit einer maximalen Bandbreite von 60 MHz und einer Abtastrate von 1 GSa/s mit 16-bit vertikaler Auflösung.
Hauptmerkmale des Siglent SDG1062X Plus
- 2 Ausgangskanäle: unabhängige Steuerung von Signalen auf zwei Kanälen
- Ausgangsbandbreite bis zu 60 MHz: Ermöglicht die Erzeugung eines breiten Spektrums von Signalen
- 1 GSa/s Abtastrate: bietet hohe Signalgenauigkeit
- 16-Bit-Vertikalauflösung: garantiert geringe Verzerrung
- EasyPulse- und TrueArb-Technologien: präzise Erzeugung von Arbitrary- und Rechtecksignalen
- PRBS-, Sweep-, Burst- und Oberschwingungsfunktionen: volle Kontrolle über die Testparameter
- Eingebauter WebServer: Fernsteuerung über Webbrowser
- 4,3'' LCD-Display: übersichtliche Benutzeroberfläche
Innovative TrueArb-Technologie

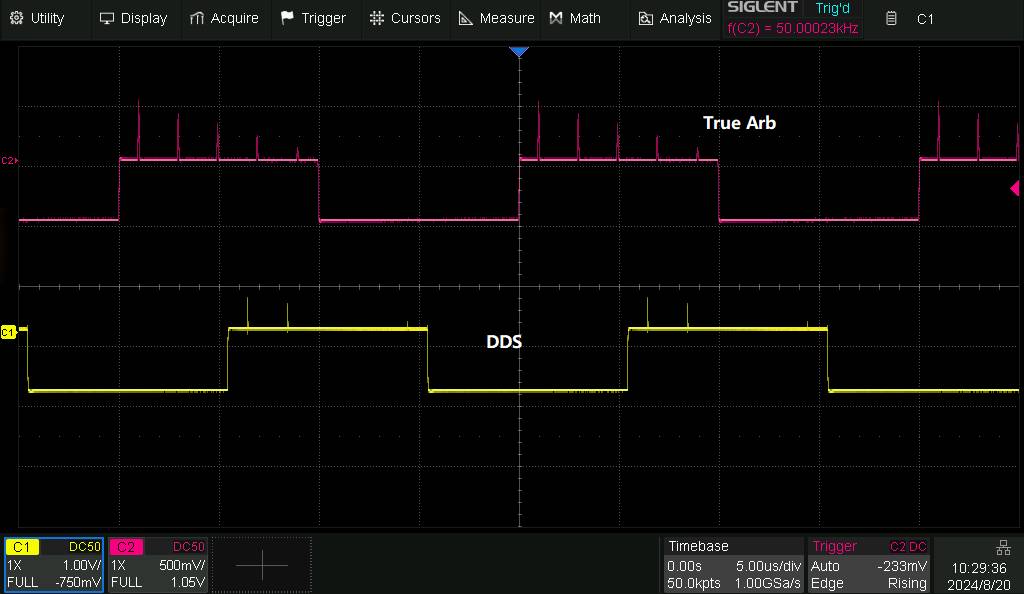

Die im SDG1062X Plus implementierte TrueArb-Technologie ermöglicht die Erzeugung von Arbiträrsignalen mit voller Präzision für jeden Punkt. Im Gegensatz zu klassischen DDS-Generatoren arbeitet TrueArb in einer Punkt-für-Punkt-Architektur und eliminiert Interpolationsfehler und Jitter, was zu einer außergewöhnlichen Signaltreue führt. Die Technologie erzeugt Signale von 24 Mpts bis 8 Mpts bei Abtastraten von bis zu 250 MSa/s.
EasyPulse-Technologie - Pulsgenauigkeit
Dank der EasyPulse-Technologie ermöglicht das Gerät die Erzeugung von Rechteck- und Pulswellenformen mit sehr geringem Jitter. Sie haben die Möglichkeit, die Pulsanstiegs- und -abfallzeiten präzise einzustellen (von 10 ns bis 22,4 s), was besonders für dynamische Tests von Leistungskomponenten nützlich ist. Die minimale Impulsbreite beträgt nur 19,4 ns und die Einstellauflösung liegt bei nur 100 ps.
TrueArb erzeugt beliebige Punkt-für-Punkt-Wellenformen.
Der SDG1062X unterstützt eine Vielzahl von analogen und digitalen Modulationsarten, darunter AM, DSB-AM, FM, PM, ASK, FSK, PSK und PWM.
Erweiterte Test- und Modulationsfunktionen
Das SDG1062X Plus bietet eine Vielzahl von Testfunktionen, wie z. B. die Wiedergabe von Signalsequenzen, die Erzeugung von PRBS-Mustern (bis zu 40 Mbit/s), Multi-Puls-Ausgänge und Wellenform-Kombinationsfunktionen. Er unterstützteine breite Palette von analogen und digitalen Modulationsarten - einschließlich AM, FM, DSB-AM, ASK, PSK, FSK und PWM - zur Simulation komplexer Kommunikations- und Messumgebungen.
Vielseitige Anschlussmöglichkeiten und Fernsteuerung

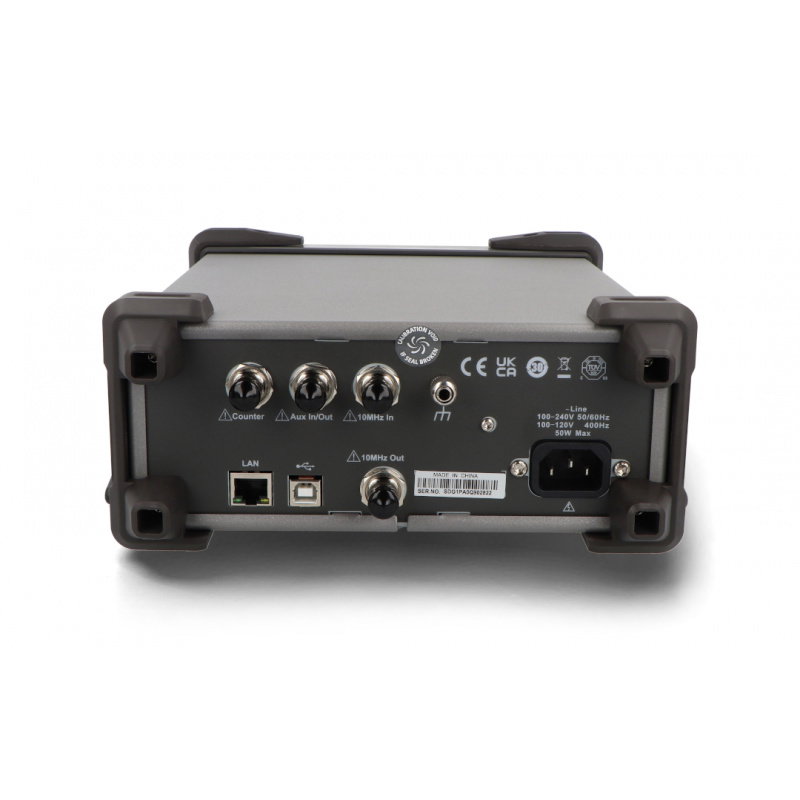

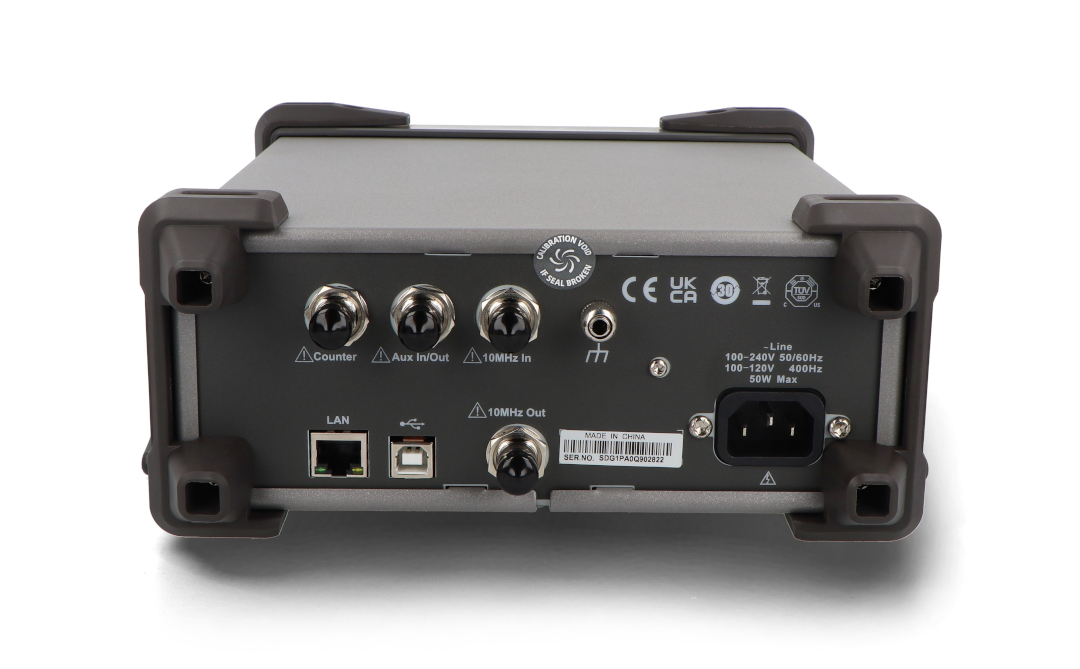

Der Generator ist mit zahlreichen Kommunikationsschnittstellen ausgestattet: USB Host, USB Device, LAN (VXI-11) und optional GPIB (über Adapter). Der eingebaute WebServer ermöglicht die vollständige Fernsteuerung des Geräts über einen Browser, was die Integration in Testsysteme und die Automatisierung von Messungen erheblich erleichtert.
Technische Daten des Siglent SDG1062X Plus
- Ausgangsbandbreite: 1 μHz bis 60 MHz
- Anzahl der Kanäle: 2
- Vertikale Auflösung: 16 Bit
- Abtastrate: 1 GSa/s
- Arbiträre Wellenformlänge: bis zu 8 Mpts
- Max. Ausgangsamplitude: 20 Vpp (HiZ)
- PRBS: bis zu 40 Mbps
- Funktionen: Sweep, Burst, AM, FM, PM, FSK, PSK, PWM-Modulationen, PRBS, Oberwellen, Wellenformkombination
- Schnittstellen: USB-Host, USB-Gerät, LAN, optional GPIB
- Anzeige: LCD 4,3''
- Spannungsversorgung: 100 V bis 240 V AC, 50/60 Hz
- Abmessungen: 260,3 x 107,2 x 295,7 mm
- Gewicht: 3,48 kg
Inhalt des Kits
- Siglent SDG1062X Plus Stromerzeuger
- Schnellstart-Anleitung
- Netzkabel
- USB-Kabel
- Kalibrierungszertifikat

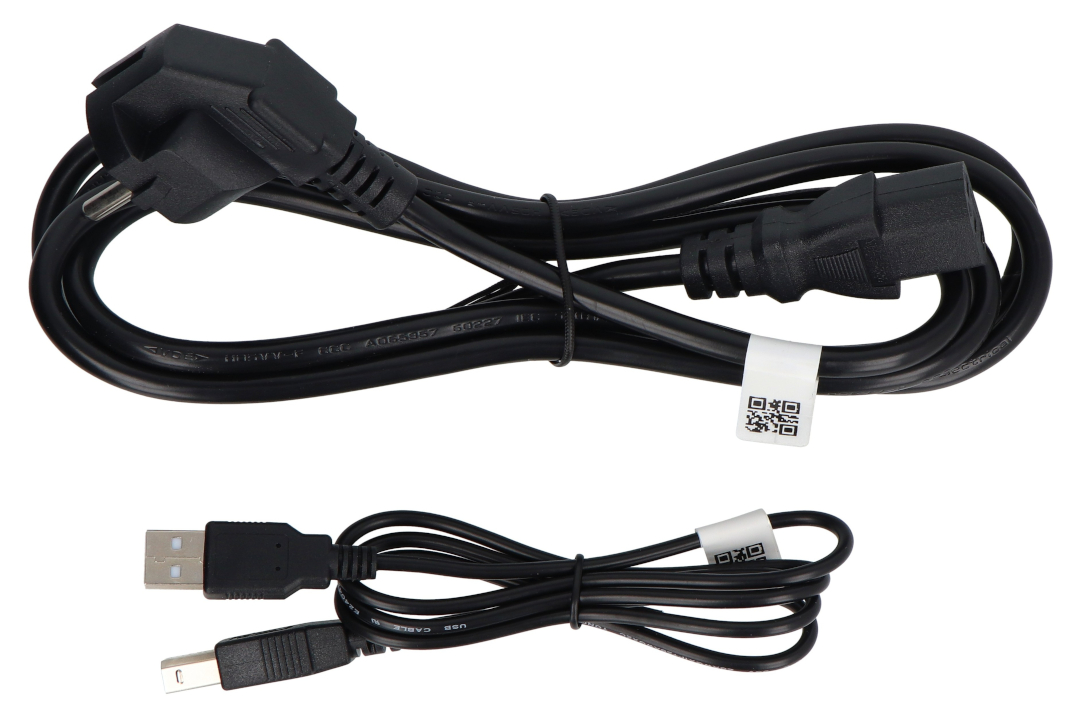

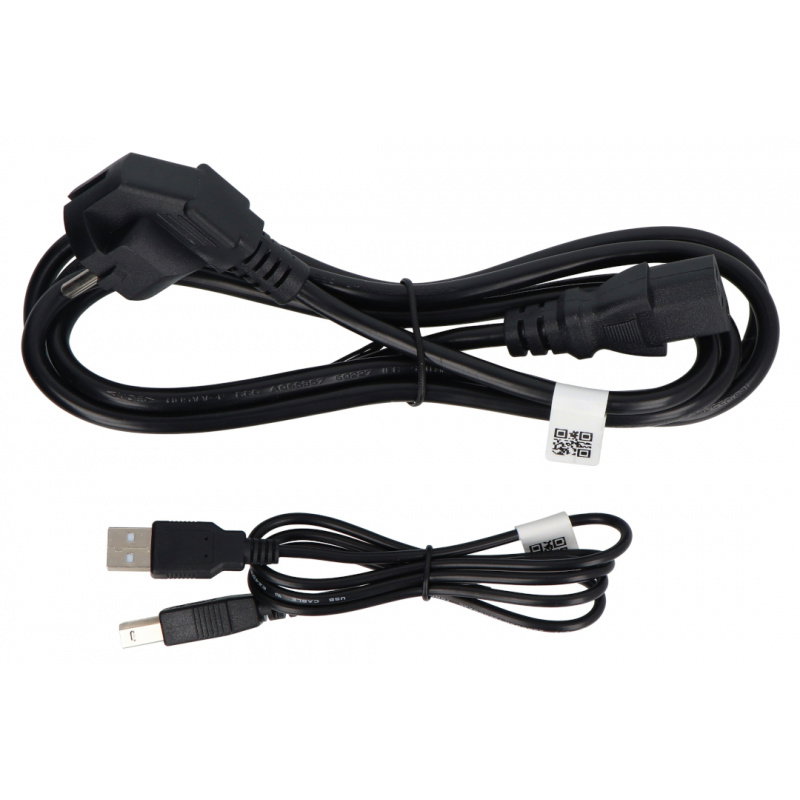

Netzkabel und USB-Kabel im Lieferumfang enthalten.
