Produktbeschreibung: Rigol DG852 Pro 50MHz Arbiträrgenerator – 2 Kanäle

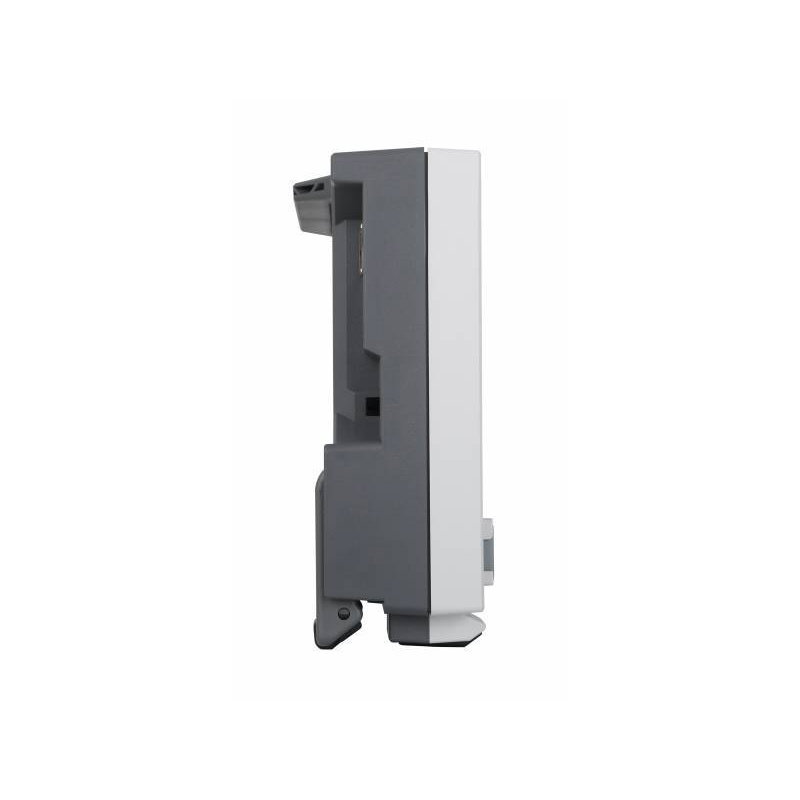

Der Rigol DG852 Pro ist ein vielseitiger Signalgenerator für Labor-, Service- und Lehranwendungen. Er bietet zwei unabhängige Kanäle , eine maximale Ausgangsfrequenz von 50 MHz sowie umfangreiche Funktionen zur Signalgenerierung und -analyse. Ein 7-Zoll-Touchscreen , USB- und LAN- Schnittstellen sowie eine standardmäßige Web-Control- Funktion für die einfache Fernsteuerung sorgen für hohen Bedienkomfort. Dank USB-Typ-C -Stromversorgung und kompakter Bauweise eignet sich der Generator ideal für den stationären Einsatz, aber auch für mobile Anwendungen und Feldtests. Die VESA-Halterung spart wertvollen Platz.

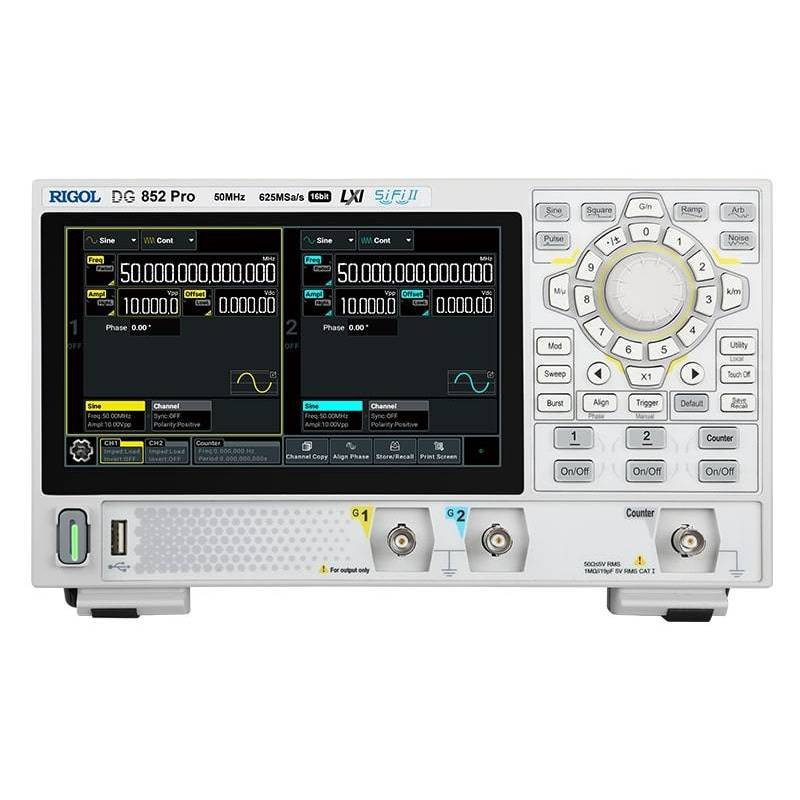

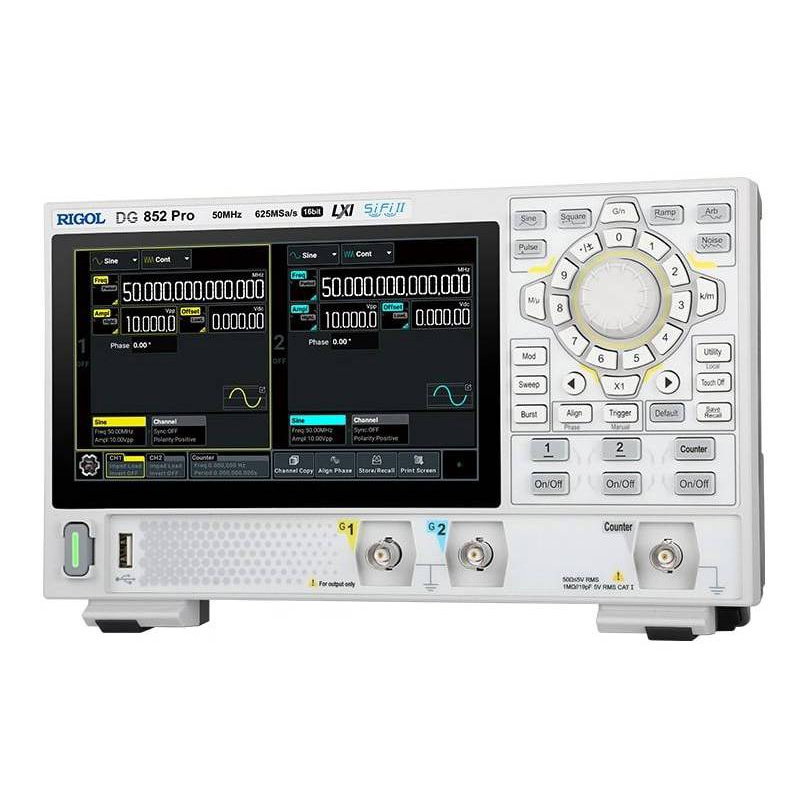

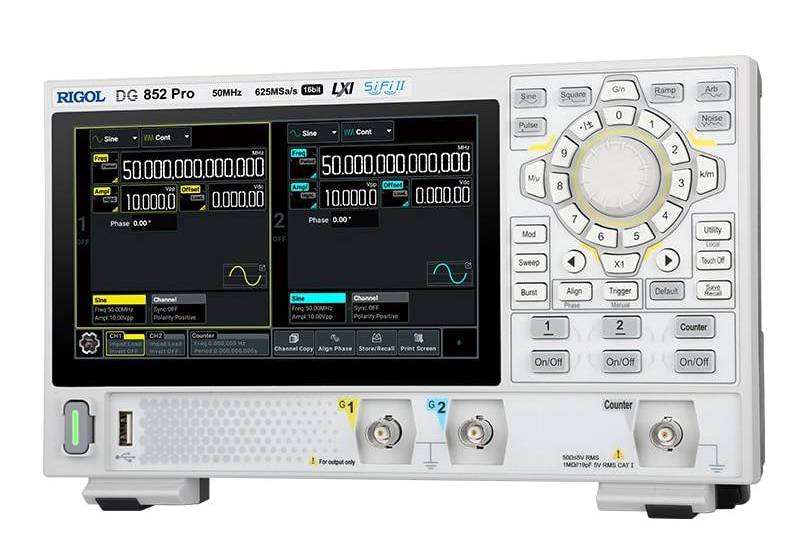

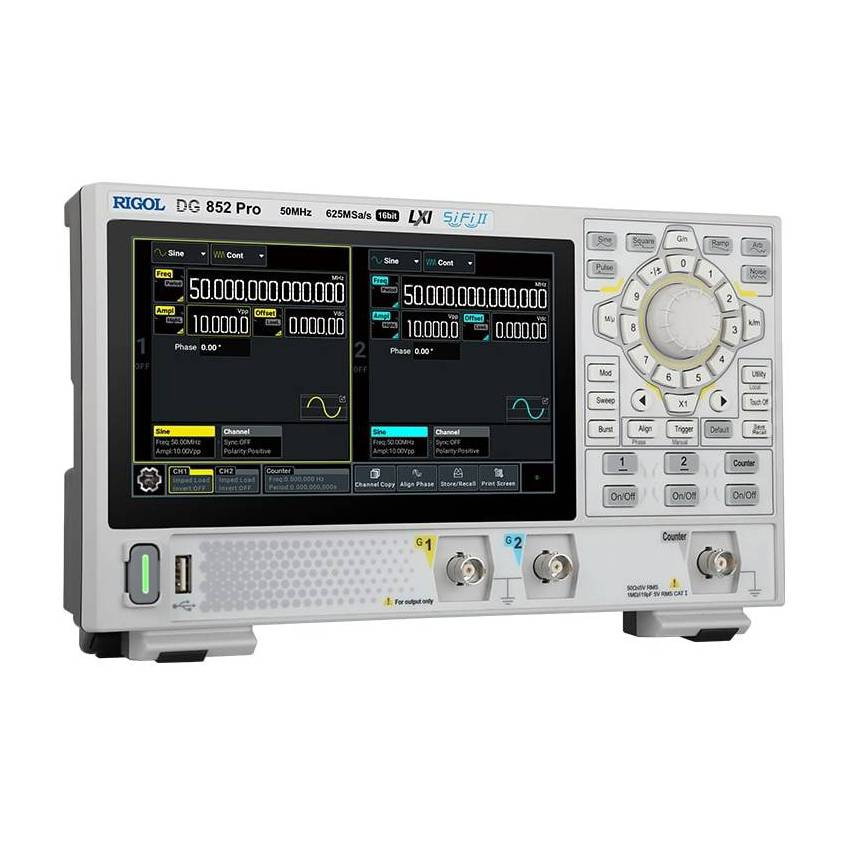

Rigol DG852 Pro 50MHz Arbiträrgenerator - 2 Kanäle.

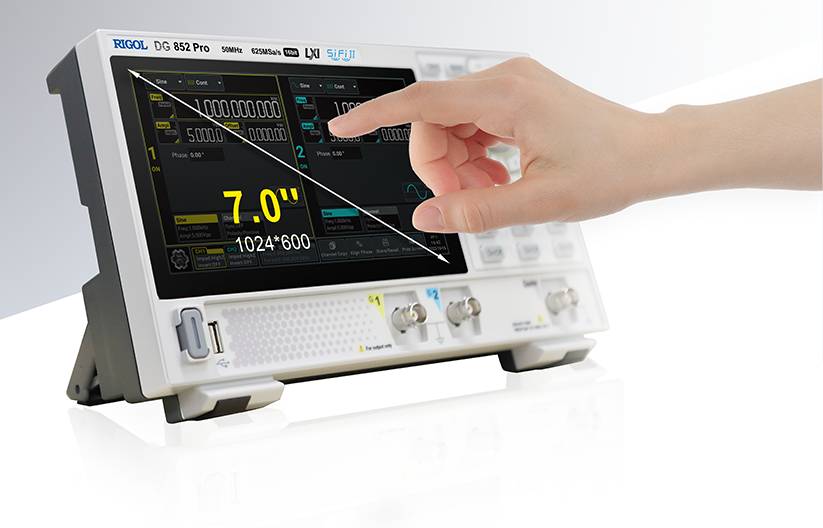

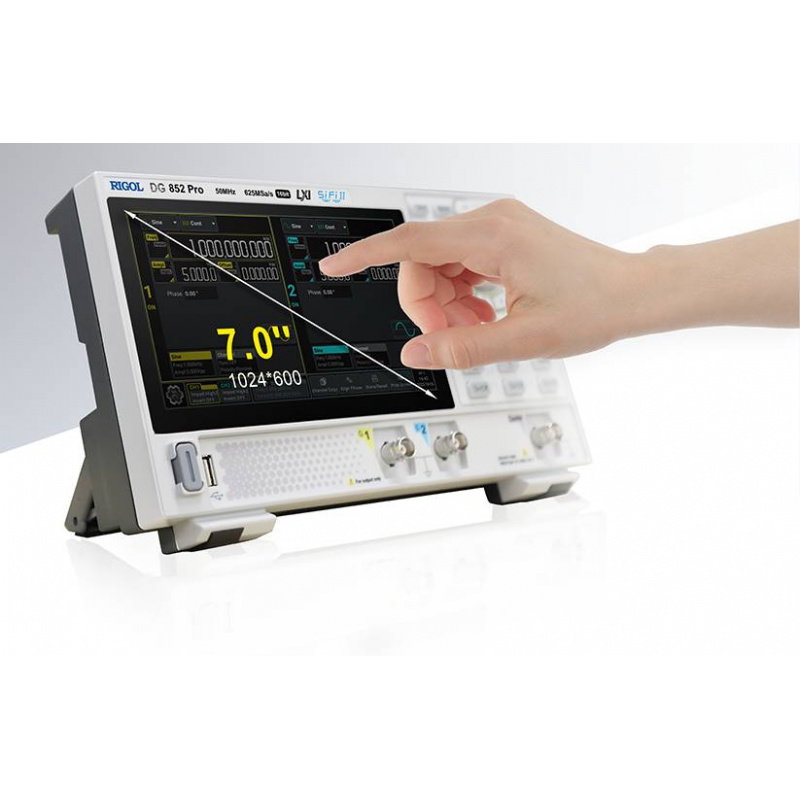

Der 7-Zoll-Touchscreen ermöglicht die bequeme Anzeige und Analyse der Messergebnisse.
Hauptmerkmale des Rigol DG852 Pro Generators
- Zwei unabhängige Kanäle : ermöglichen die gleichzeitige Erzeugung und Analyse zweier Signale
- Bis zu 50 MHz Bandbreite : geeignet für eine breite Palette von Mess- und Testanwendungen
- 625 MSa/s Abtastrate : ermöglicht präzise Wellenformwiedergabe
- 16-Bit-Vertikalauflösung : Gewährleistet eine hohe Genauigkeit des erzeugten Signals
- 2 Mpts pro Kanal Speicher : Standard, optional erweiterbar auf 8 Mpts pro Kanal
- 148 integrierte, beliebige Wellenformen : vorgefertigte Signalformen für den schnellen Einsatz
- Harmonischengenerator bis zur 20. Ordnung : nützlich zum Testen von Filtern, Verstärkern und Signalwegen
- Frequenzzähler bis 500 MHz : Unabhängiger Messkanal für komfortablere Bedienung
- Betriebsarten: Kontinuierlich, Modulation, Sweep, Burst und Sequenz : Hohe Flexibilität bei der Signalkonfiguration
- USB- und LAN-Schnittstellen : komfortable lokale und Fernsteuerung
- Stromversorgung über USB Typ-C : Kann mit einer mobilen Stromquelle betrieben werden
- 7-Zoll-Touchscreen : klare und intuitive Bedienung der Parameter
Präzise Signalerzeugung
Der Rigol DG852 Pro erzeugt hochwertige und präzise Signale. Dank einer Abtastrate von 625 MSa/s , einer 16-Bit- Auflösung und 2 Mpts Speicher pro Kanal lassen sich sowohl einfache als auch komplexe, beliebige Signale erzeugen. Das Gerät unterstützt Standardsignale wie Sinus, Rechteck, Rampe, Impuls, Rauschen und Oberwellen und bietet zusätzlich 148 vordefinierte, beliebige Signale . Damit eignet sich der Generator ideal für die Entwicklung von Prototypenschaltungen, das Testen analoger und digitaler Elektronik sowie die Simulation realer Gerätebedingungen. Er ist die perfekte Lösung für Anwender, die eine stabile Signalquelle und hohe Konfigurationsflexibilität benötigen.

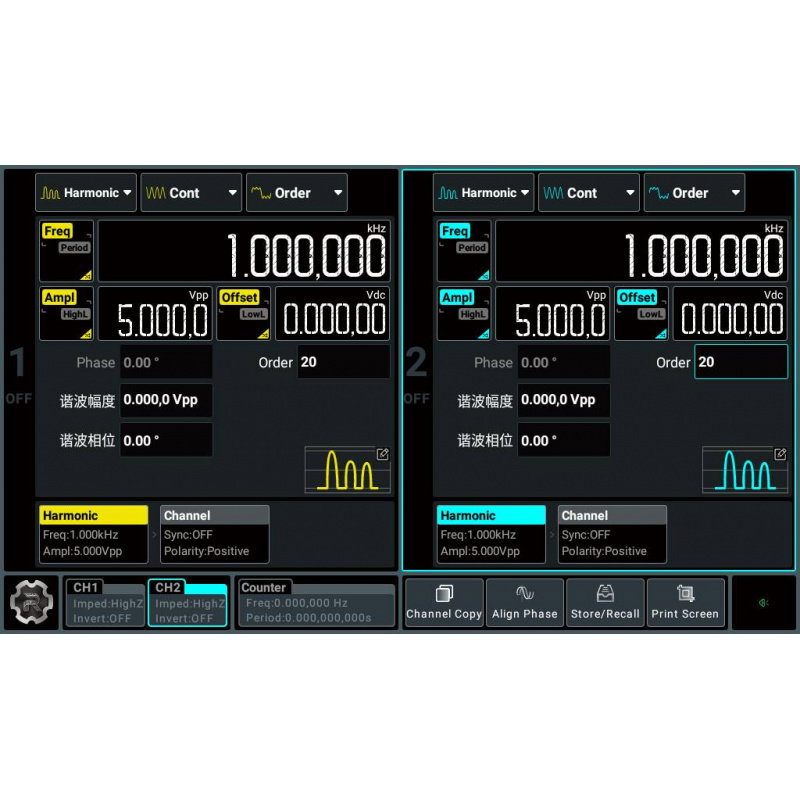

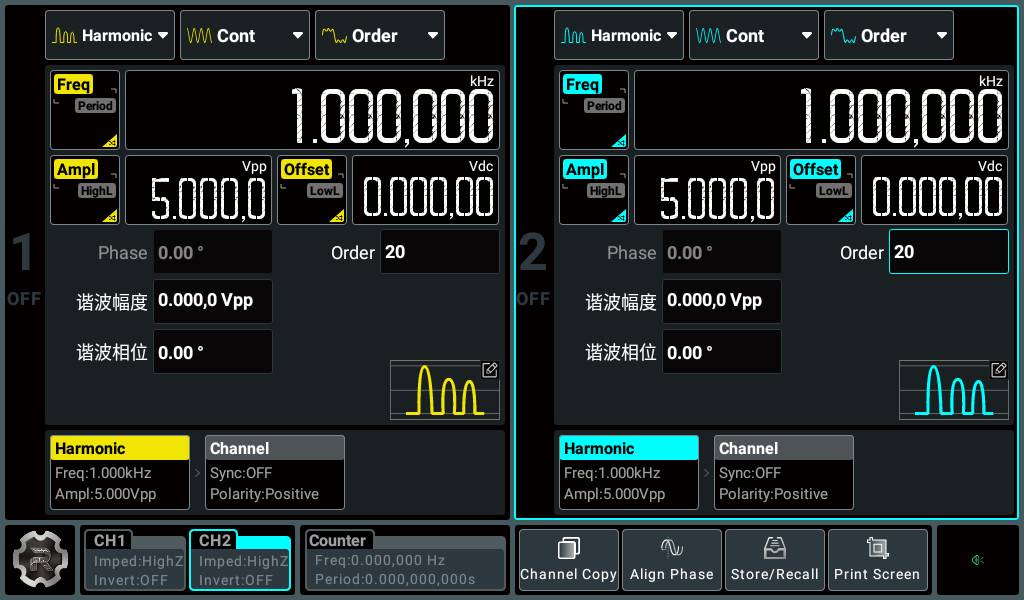

Der eingebaute Oberwellengenerator, der Oberwellen bis zur 20. Ordnung unterstützt, ermöglicht die Erzeugung komplexer Testsignale zur Analyse von Filtern, Verstärkern und anderen elektronischen Systemen .

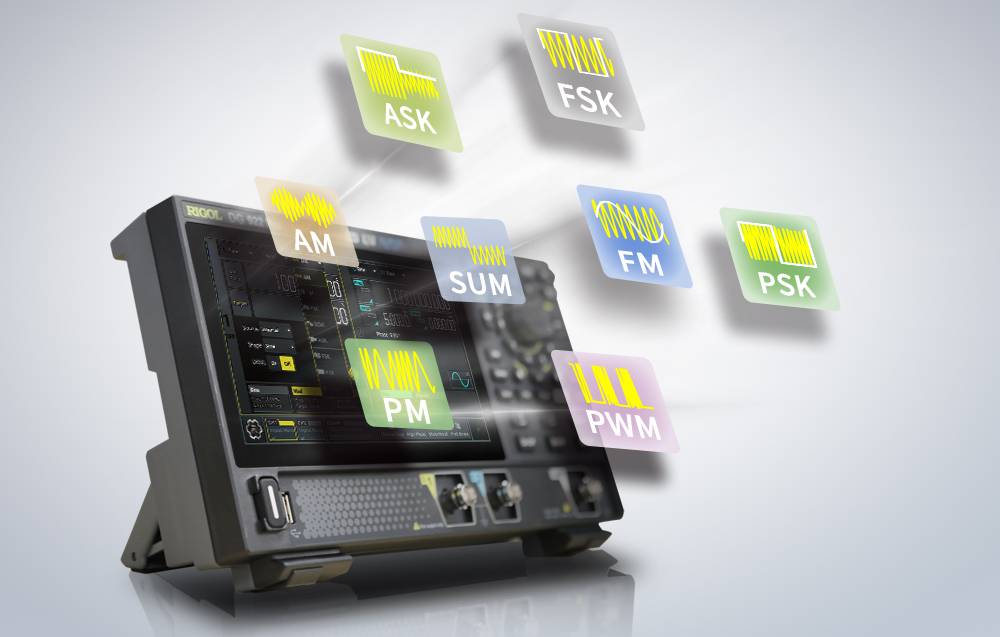

Unterstützt viele Modulationsarten wie AM, FM, PM, ASK, FSK, PSK, PWM und SUM.
Umfangreiche Modulations- und Sequenzierungsfunktionen im Rigol DG852 Pro
Der DG852 Pro bietet eine Vielzahl an Funktionen, die für ein modernes Messlabor unerlässlich sind. Der Generator unterstützt AM-, FM-, PM-, ASK-, FSK-, PSK-, PWM- und SUM- Modulationen und eignet sich daher ideal für die Prüfung von Kommunikationssystemen, Automatisierungstechnik und Leistungselektronik. Der Sweep-Modus vereinfacht die Frequenzganganalyse von Prüfsystemen, während der Burst-Modus die Generierung von Impulsfolgen gemäß voreingestellter Parameter ermöglicht. Ein weiterer wesentlicher Vorteil ist der Sequenz-Modus , der die Kombination mehrerer Signalformen zu einer einzigen, übersichtlichen Teststruktur erlaubt und so die Workflow-Effizienz in komplexen Messszenarien steigert. Ein unabhängiger Frequenzzähler bis 500 MHz erweitert die Diagnosemöglichkeiten des Geräts.
Technische Spezifikationen des Rigol DG852 Pro Generators
- Anzahl der Kanäle: 2
- Generatorbandbreite: 50 MHz
- Abtastrate: 625 MSa/s
- Vertikale Auflösung: 16 Bit
- Wellenformspeicher: 2 Mpts pro Kanal
- Maximaler Speicher: 8 Mpts pro Kanal bei Erweiterung
- Anzahl der integrierten beliebigen Wellenformen: 148
- Standard-Wellenformen: Sinus, Rechteck, Rampe, Impuls, Rauschen, Arbiträrsignal, Oberwellen
- Ausgabemodi: kontinuierlich, Modulation, Sweep, Burst, Sequenz
- Harmonischengenerator: bis zur 20. Ordnung
- Frequenzzähler: bis zu 500 MHz
- Schnittstellen: USB-Host, USB-Gerät, LAN
- Fernsteuerung: Websteuerung
- Bildschirm: 7-Zoll-Touchscreen, 1024 x 600 Pixel
- Stromversorgung: USB Typ-C, USB PD 15 V, 3 A
- Leistungsaufnahme: max. 45 W
- Betriebstemperaturbereich: 0 °C bis 40 °C
- Abmessungen: 266 x 165 x 80 mm
- Gewicht: 1,78 kg
Inhalt des Sets
- Rigol DG852 Pro Generator
- Ladegerät
- USB-Kabel
- BNC-Kabel

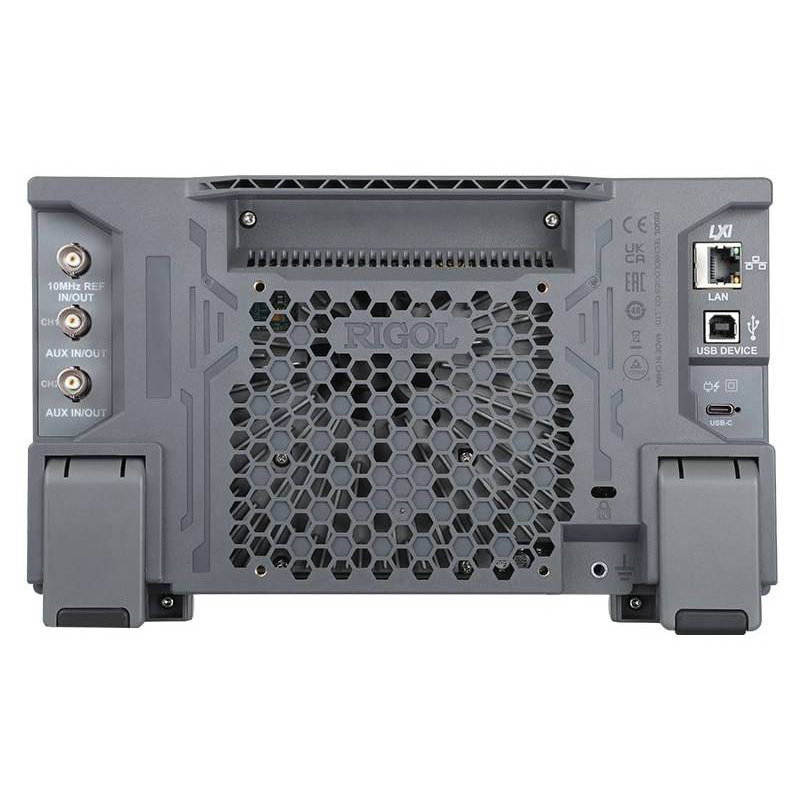

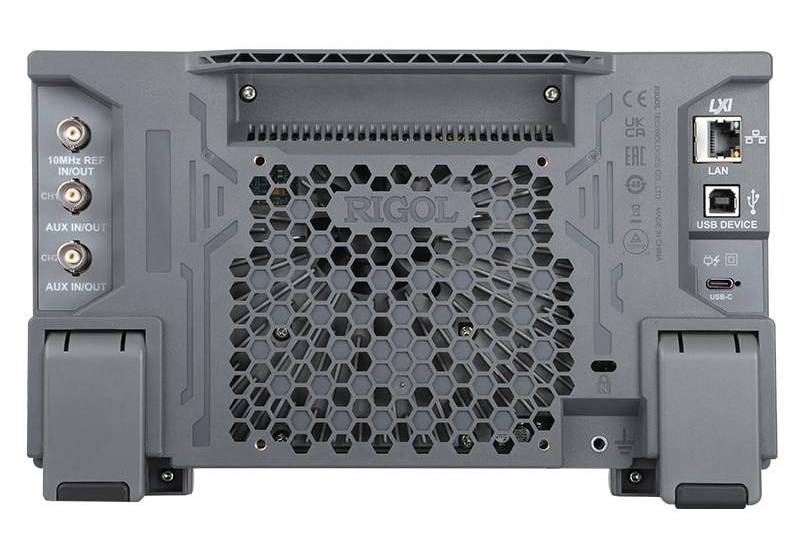

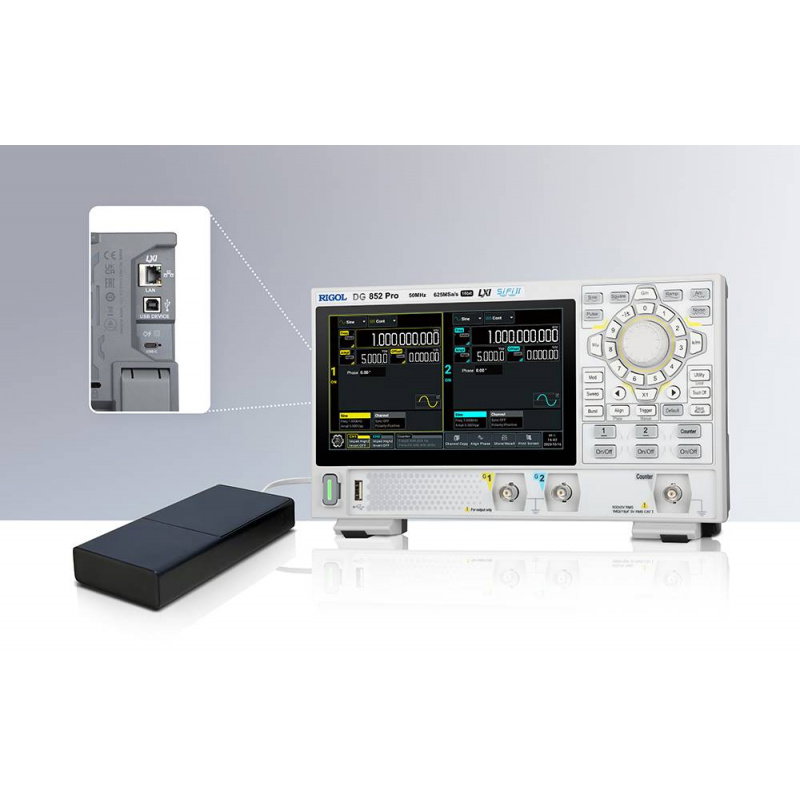

Der DG852 Pro ist mit USB- und LAN-Schnittstellen zur Fernsteuerung sowie einem USB-Typ-C-Anschluss zur Stromversorgung über eine mobile Stromquelle beim Außeneinsatz ausgestattet.
