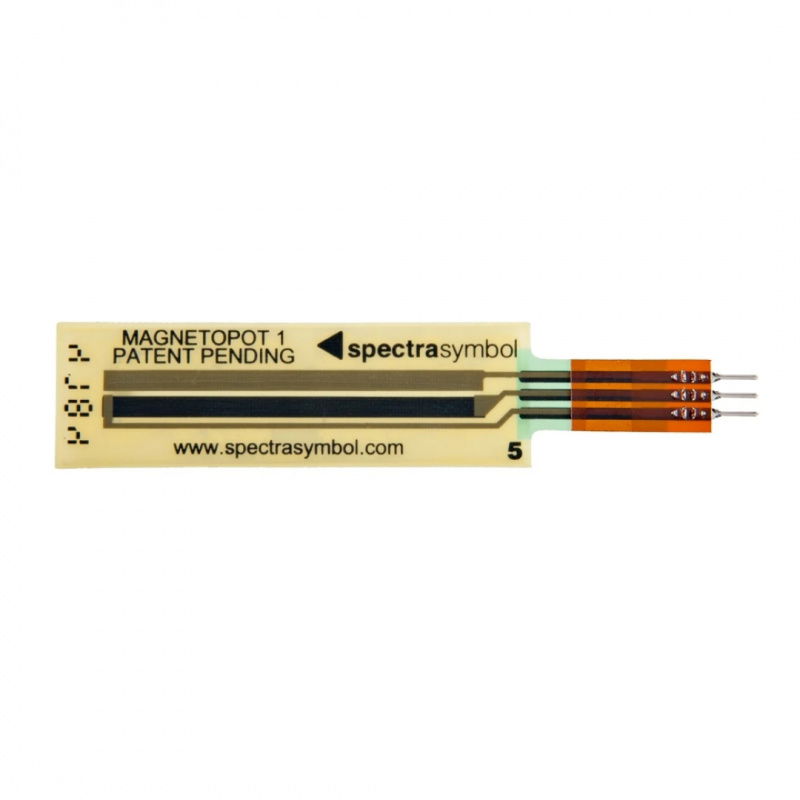

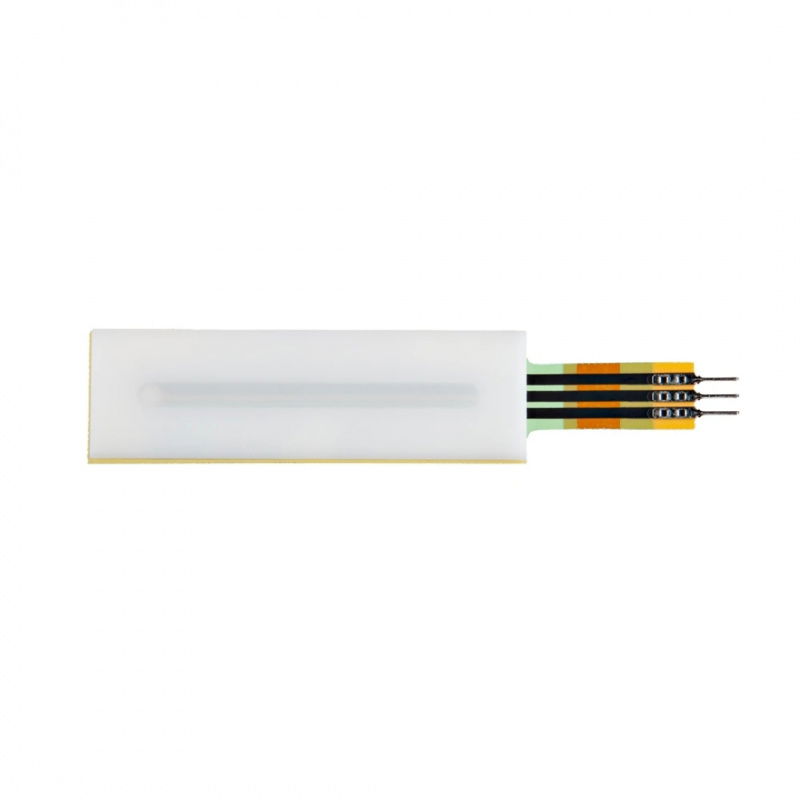

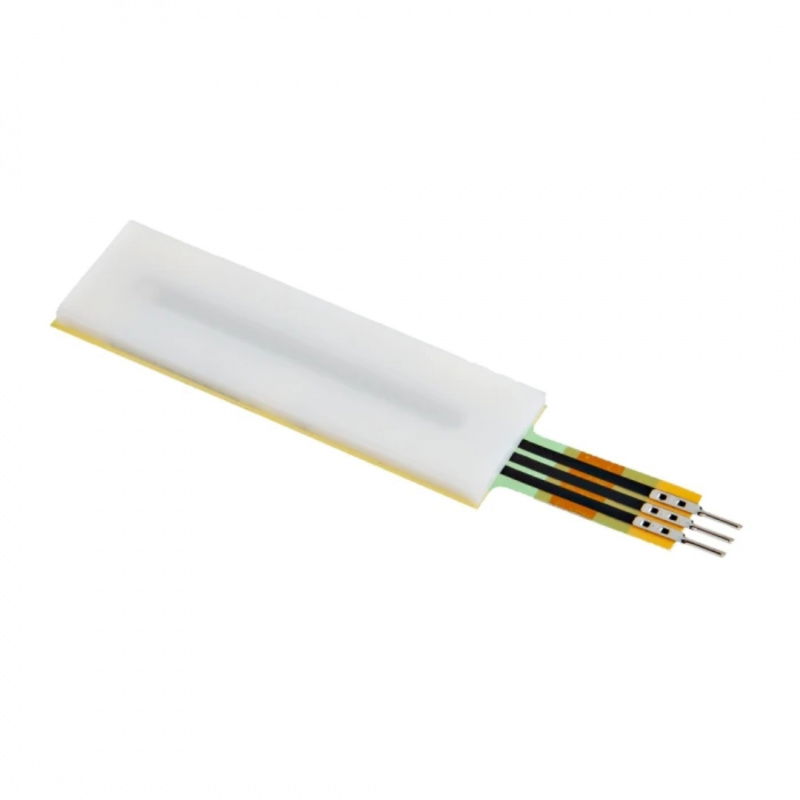

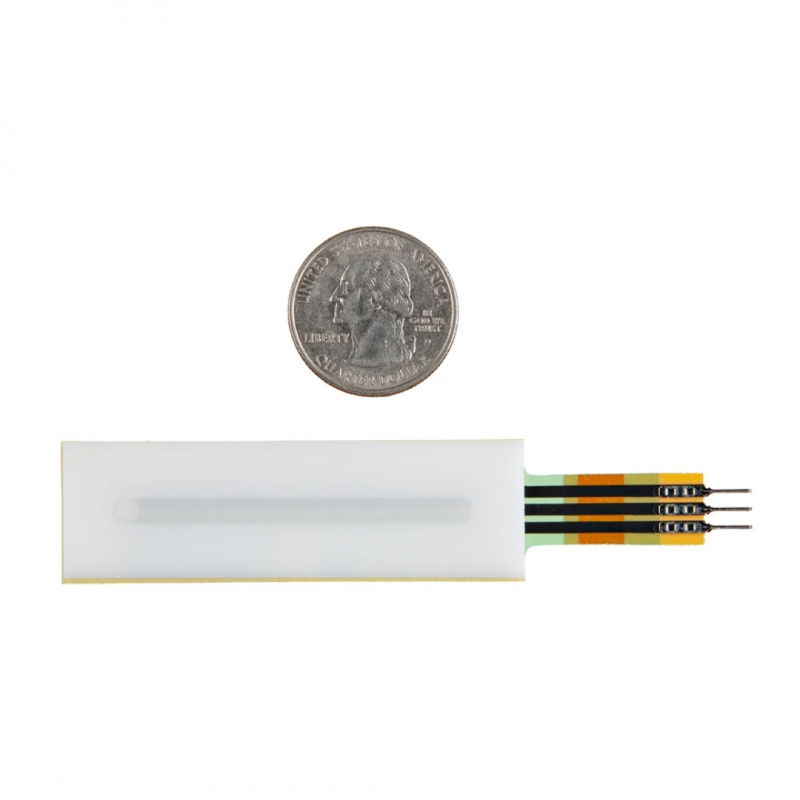

Produktbeschreibung: MagnetoPot - berührungsloses magnetisches Linearpotentiometer - 50mm - Sparkfun SEN-27312
Das MagnetoPot ist ein einzigartiges, abgedichtetes Linearpotentiometer, das auf dem Prinzip der magnetischen Interaktion ohne den traditionellen mechanischen Schieberegler funktioniert. Anstatt den Kontakt physisch über einen Widerstand zu bewegen, wird die Position durch einen externen Magneten bestimmt, der ein internes ferromagnetisches Element anzieht und ein lineares Ausgangssignal erzeugt. Das Modell mit einer aktiven Länge von 50 mm ist mit einem Stiftstecker ausgestattet und bietet einen Nennwiderstand von 10 kΩ. Der MagnetoPot ist resistent gegen Verschmutzung, Feuchtigkeit und Abrieb und eignet sich daher ideal für Anwendungen in rauen Umgebungen, z. B. zur Messung von Flüssigkeitsständen oder der Position von Hydraulik- und Pneumatikkolben. Im Gegensatz zu herkömmlichen Kontraktschaltern liefert der MagnetoPot vollständige Positionsinformationen und nicht nur ein "offenes" oder "geschlossenes" Signal.
MagnetoPot - berührungsloses magnetisches Linearpotentiometer - 50mm - Sparkfun SEN-27312.
Das MagnetoPot ist ein einzigartiges, abgedichtetes Linearpotentiometer, das auf dem Prinzip der magnetischen Interaktion ohne den traditionellen mechanischen Schieberegler funktioniert.Besondere Merkmale
- Berührungslose Messung: nutzt ein magnetisches Feld für den Betrieb, wodurch mechanischer Verschleiß an Komponenten vermieden wird
- Gekapselte und abgedichtete Bauweise: schützt vor Feuchtigkeit und Verschmutzung und ermöglicht die Installation außerhalb von Flüssigkeitstanks
- Elektrischer Bewegungsbereich von 50 mm: ermöglicht die genaue Messung von Bewegungen innerhalb dieses Bereichs und gewährleistet eine präzise Positionserfassung
- Hochpräzise Signallinearität: Standardmäßig beträgt die unabhängige Linearität ± 5 %.
- Außergewöhnliche Langlebigkeit: mehr als eine Million Betriebszyklen ohne Leistungseinbußen
- Geringer Kraftaufwand für den Betrieb: Es wird lediglich ein externer Magnet mit einer Anziehungskraft von 0,09 lbs bis 0,11 lbsbenötigt
Anwendungen in der Praxis
Der MagnetoPot ist ideal für die Überwachung der Bewegung von Hydraulik- und Pneumatikzylindern, bei denen eine genaue Information über die Kolbenposition erforderlich ist. Der MagnetoPot ist ideal für die Messung des Füllstands von Flüssigkeiten in Tanks, da er außen am Tank angebracht wird und somit das Risiko einer Beschädigung oder eines Auslaufens ausschließt. Es eignet sich auch für die industrielle Automatisierung, die Robotik und überall dort, wo eine zuverlässige, lineare Positionsmessung ohne mechanischen Kontakt oder Einwirkung von Umwelteinflüssen erforderlich ist.
Technische Daten des Potentiometers
- Widerstand: 10 kΩ
- Toleranz des Widerstandes: ± 20%
- Aktive elektrische Länge: 50 mm
- Messauflösung: abhängig von der Kraft und dem Abstand des externen Magneten
- Nennleistung: 0,5 W kontinuierlich, 1 W Spitze
- Durchschlagsfestigkeit: 500 V AC für 1 Minute
- Unabhängige Linearität: ± 5%
- Hysterese: ca. 3 mm (abhängig von Magnetgröße und -abstand)
- Betriebskraft: 0,09 lbs bis 0,11 lbs Anziehungskraft
- Schutzart: IP64
- Lebensdauer: mehr als 1.000.000 Zyklen
- Steckertyp: Stifte
- Betriebstemperatur: bis zu 85°C
Anstatt den Kontakt physisch über den Widerstand zu bewegen, wird die Position durch einen externen Magneten bestimmt, der das interne ferromagnetische Element anzieht und ein lineares Ausgangssignal erzeugt.
