Produktbeschreibung: W6300-EVB-Pico - Board mit RP2040-Mikrocontroller und Ethernet - WIZnet
Das W6300-EVB-Pico ist ein fortschrittliches Entwicklungsboard mit dem RP2040-Mikrocontroller mit Dual-Core-ARM-Cortex-M0+-Prozessor und dem fest implementierten Netzwerk-Controller WIZnet W6300. Das Modul bietet eine stabile und schnelle Ethernet-Konnektivität mit Unterstützung für IPv4 / IPv6, TCP / UDP und anderen gängigen Protokollen. Die Pin-Kompatibilität mit dem Raspberry Pi Pico macht das W6300-EVB-Pico zu einer guten Wahl sowohl für Anfänger als auch für Profis, die Embedded-Systeme mit Netzwerkkommunikation entwickeln. Der integrierte RJ45-Port, der eingebaute USB-Typ-C-Konverter und der 2 MB große Flash-Speicher machen das Board sofort einsatzbereit.

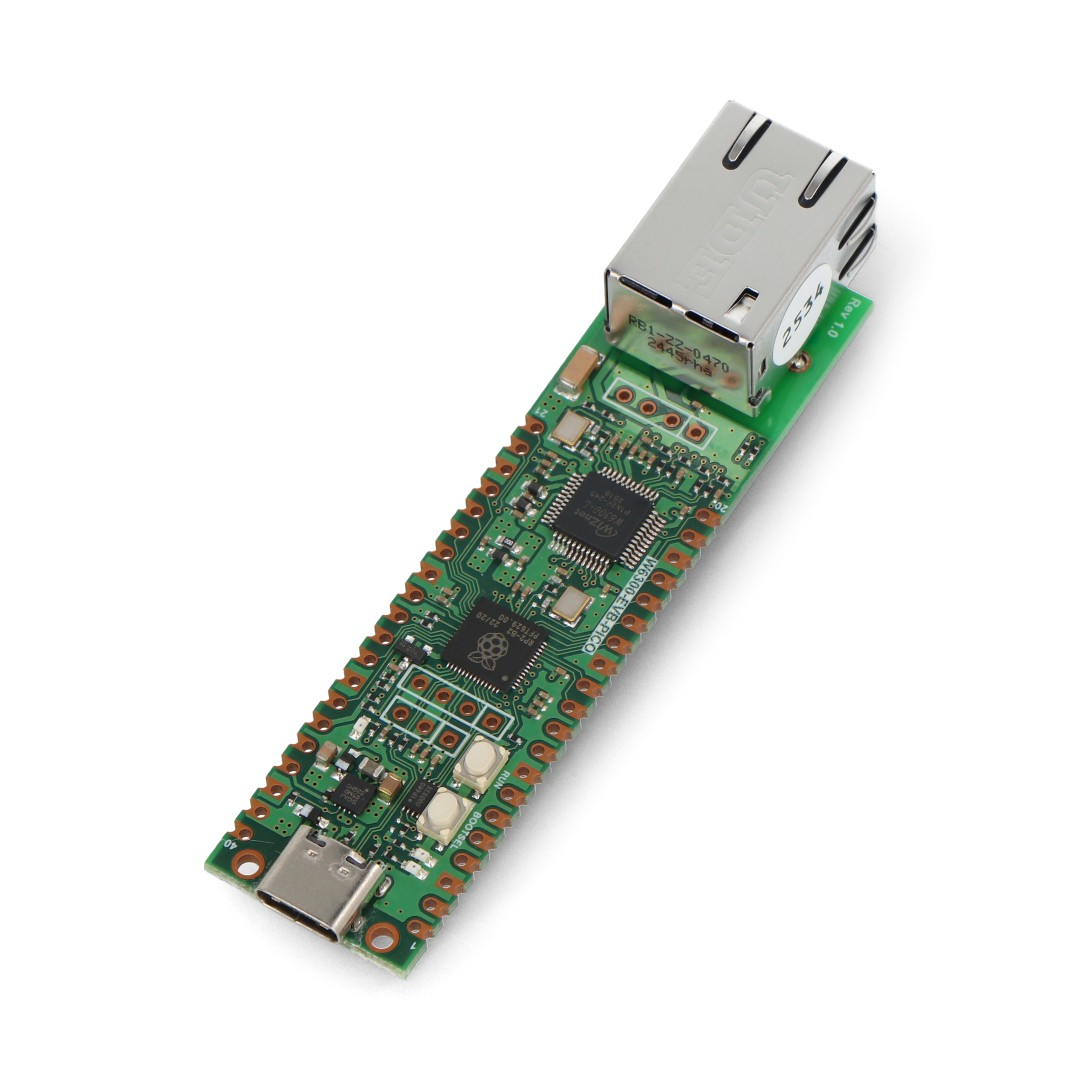

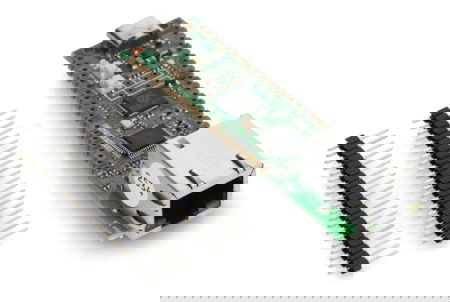

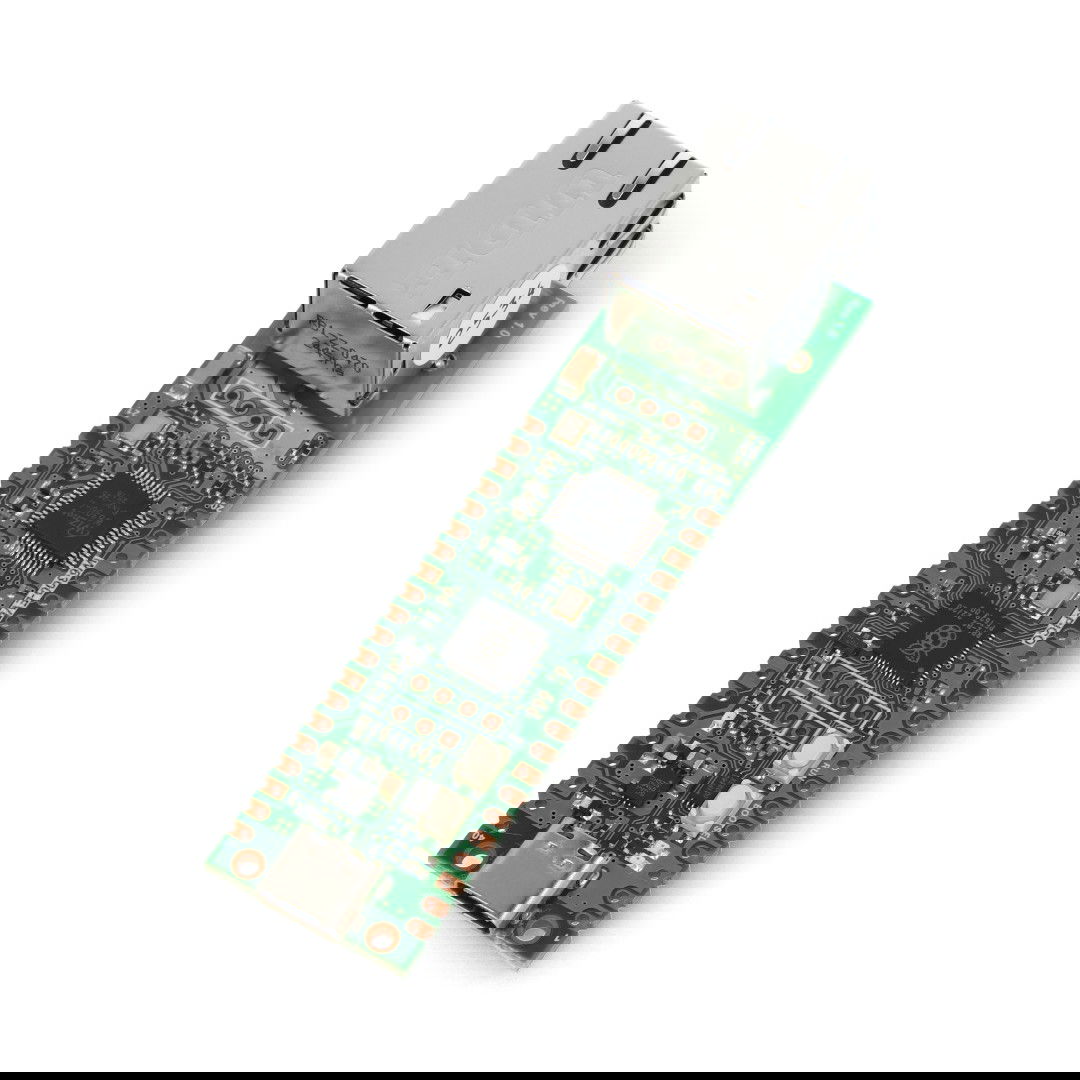

W6300-EVB-Pico - Board mit RP2040 Mikrocontroller und Ethernet - WIZnet.

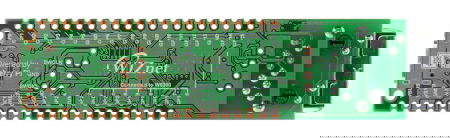

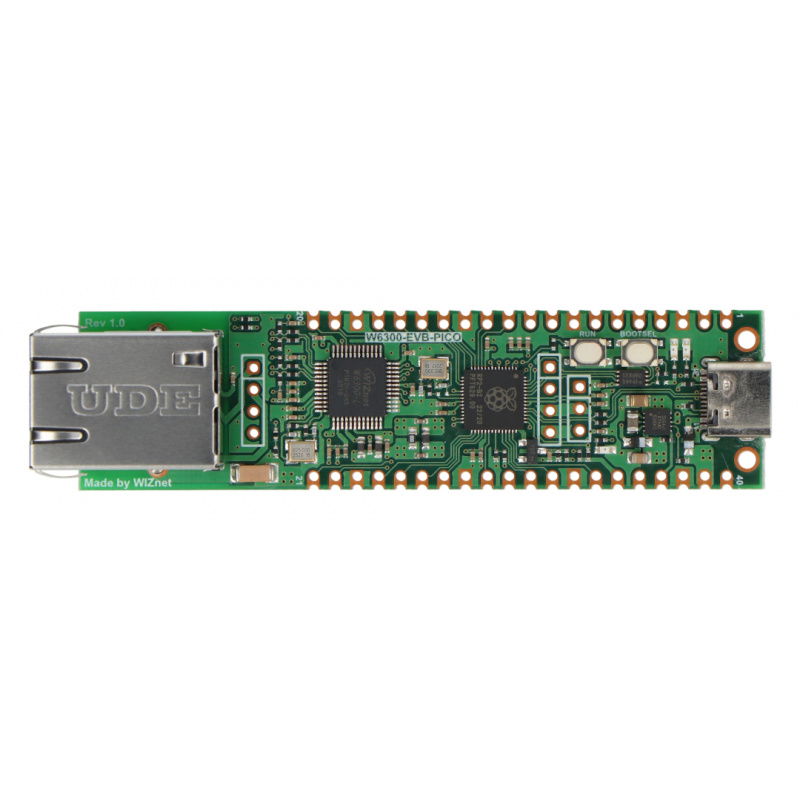

Ein Board, das mit dem Raspberry Pi RP2040 Mikrocontroller ausgestattet ist.
Hauptmerkmale des W6300-EVB-Pico
- Dual-Core RP2040-Mikrocontroller: getaktet mit bis zu 133 MHz, 264 kB SRAM, 2 MB Flash QSPI-Speicher
- W6300 integrierter Ethernet Controller: volle IPv4 / IPv6, TCP / UDP Unterstützung, bis zu 8 Hardware Sockets
- Vollständige Kompatibilität mit Raspberry Pi Pico: identische Pinbelegung, Möglichkeit zur Nutzung vorhandener Bibliotheken und Shields
- RJ45-Anschluss auf der Platine integriert: keine zusätzlichen Ethernet-Module erforderlich
- SPI- und QSPI-Kommunikation mit W6300: effiziente Datenübertragung
- Unterstützung für Auto-Negotiation und Voll-/Halbduplex: Flexibilität bei Netzwerkbedingungen
- Vollständiger Satz von Peripheriegeräten: UART, SPI, I2C, PWM, ADC, PIO, Timer
- Stromversorgung über USB Typ C: kompatibel mit modernen Stromversorgungen

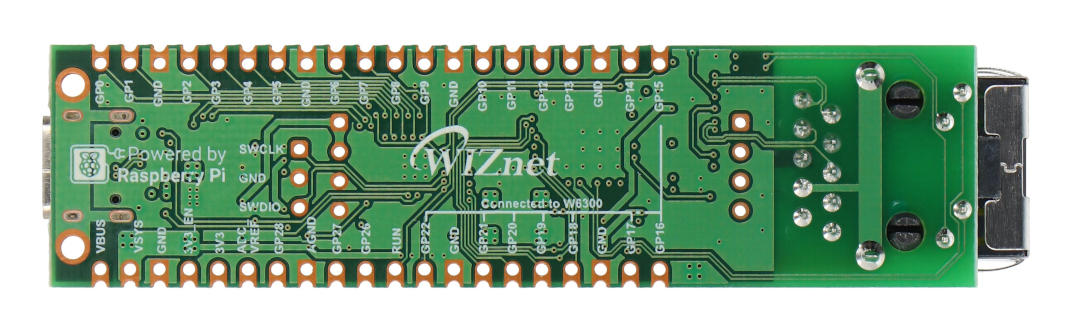

Modul-Pinouts
Das W6300-EVB-Pico behält das typische Raspberry Pi Pico-Pin-Layout bei, verwendet aber zusätzlich GPIO15 - GPIO22 zur Kommunikation mit dem W6300-Chip im QSPI-Modus. Das bedeutet, dass diese Pins bei Verwendung der Ethernet-Funktion nicht als GPIOs verwendet werden können.
Wichtige Pin-Belegungen:
- GPIO15 - INTn (W6300-Interrupt)
- GPIO16 - CSn (Chip-Auswahl)
- GPIO17 - SCLK (SPI-Takt)
- GPIO18-21 - QSPI IO0-IO3
- GPIO22 - RSTn (W6300-Rückstellung)
- GPIO25 - eingebettete LED
- GPIO29 - ADC3 (VSYS/3-Messung)
Das Modul bietet außerdem:
- 3-poliger SWD-Debug-Anschluss
- 3V3_EN-Pin zur Deaktivierung der 3,3-V-Spannungsversorgung
- RUN-Pin zum Zurücksetzen des RP2040

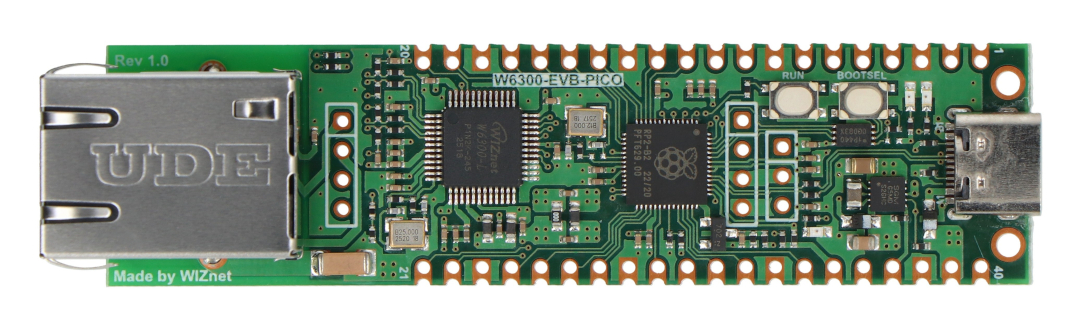

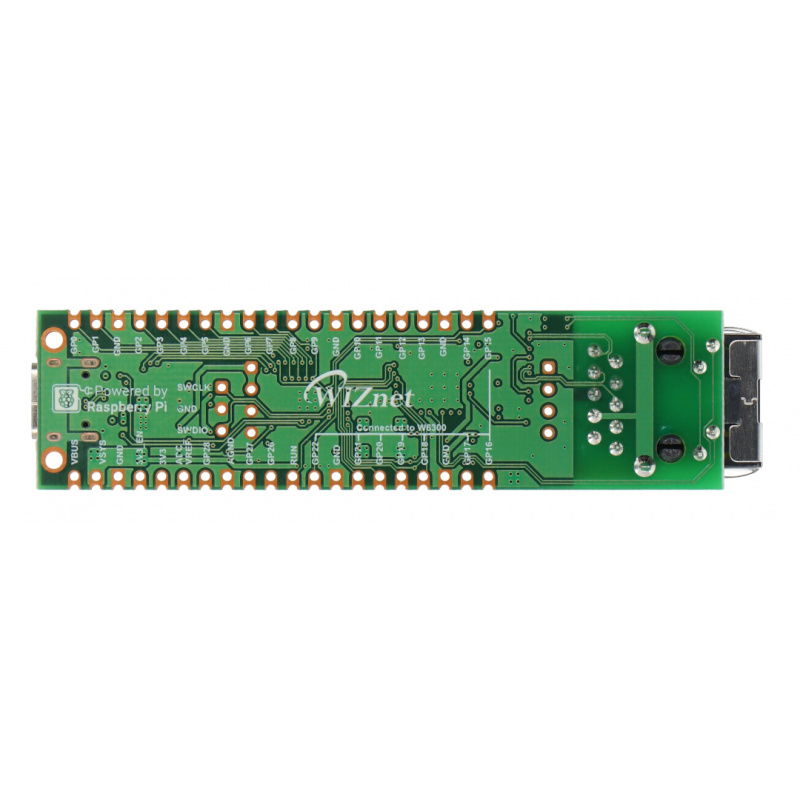

Das W6300-EVB-Pico hat einen Ethernet-Anschluss.

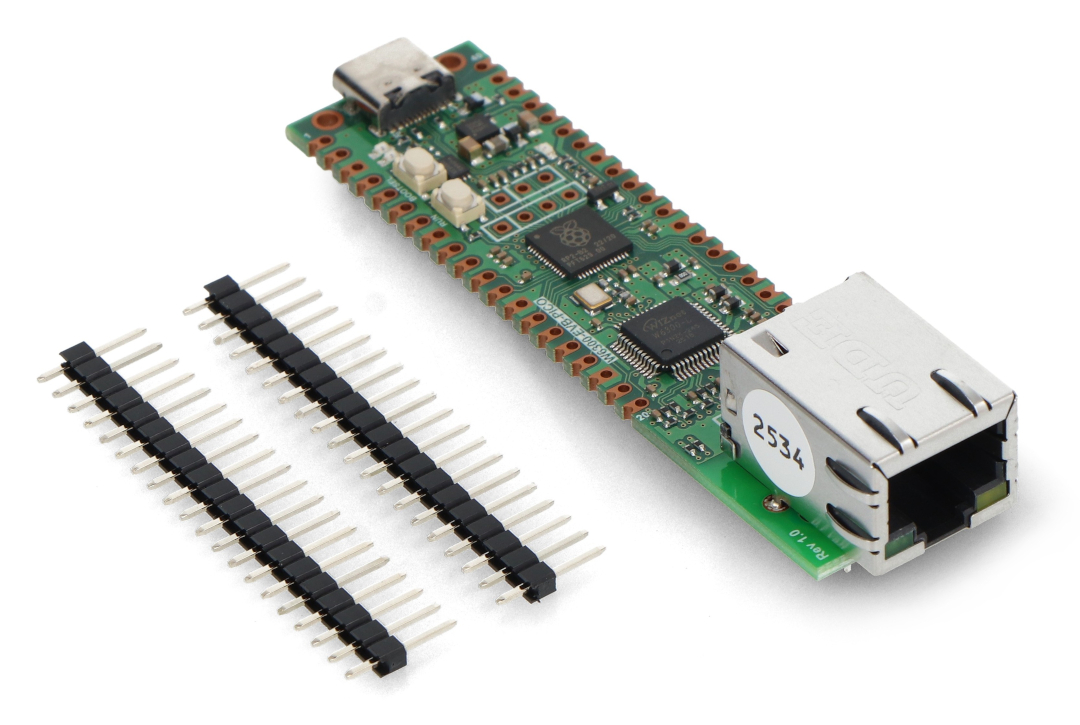

Im Bausatz enthaltene Komponenten.
Technische Daten des W6300-EVB-Pico
- Mikrocontroller: RP2040 (Dual-Core ARM Cortex M0+)
- CPU-Taktrate: bis zu 133 MHz
- Speicher: 264 kB SRAM, 2 MB QSPI-Flash
- Anzahl der GPIO-Pins: 30 (4 mit ADC-Funktion)
- Kommunikationsschnittstellen: 2x UART, 2x I2C, 2x SPI, 16x PWM-Kanäle
- Betriebsspannung des Logikteils: 3,3 V
- Pin-Belegung: kompatibel mit Raspberry Pi Pico
- Unterstützte Internetprotokolle: TCP, UDP, IPv4, IPv6, ICMPv4, ICMPv6, ARP, IGMP, MLDv1, PPPoE
- Anzahl der Sockets: 8 unabhängige
- Speicher für TX/RX: 16 kB (insgesamt)
- USB-Anschluss: USB Typ C
- Ethernet-Anschluss: RJ45 (RB1-125BAG1A)
- Ethernet-Typ: 10 / 100 Mbps, Voll-/Halbduplex
- Versorgungsspannung (VBUS): 5 V ±10%
- Systemspannungsbereich (VSYS): 4,3 V bis 5,5 V
- Betriebstemperatur: -20°C bis 85°C`
- Abmessungen: 51 x 21 mm (Raspberry Pi Pico-kompatibles Format)

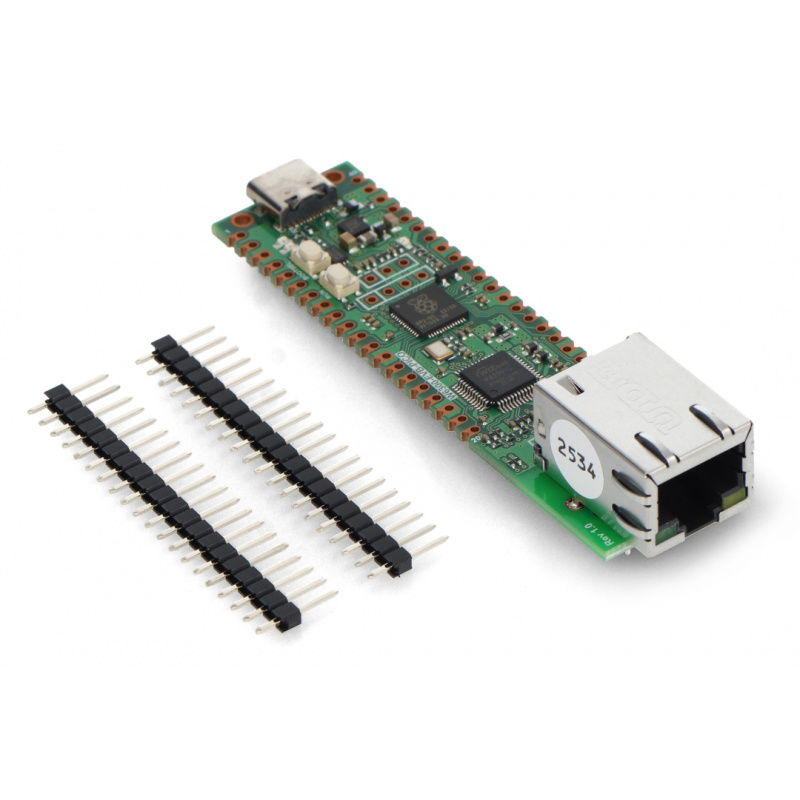

Inhalt des Kits
- 1x W6300-EVB-Pico Platine
- 2x Goldstiftleiste
