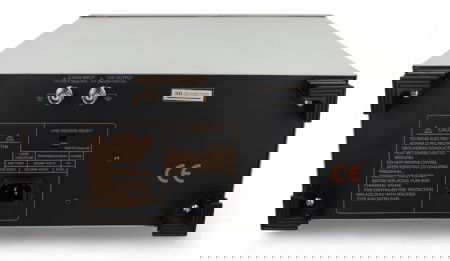

Produktbeschreibung: NDN DF4321C Analog-Oszilloskop - 20 MHz 2 Kanäle
Das DF4321C ist ein tragbares Oszilloskop, das die klassische Oszilloskop-Röhrentechnologie mit dem digitalen Komfort der Ableseeinstellungen kombiniert. Ausgestattet mit einer Reihe nützlicher Funktionen wie TV-Triggerung, ALT- und CHOP-Modus und automatischer Triggerpegelverfolgung ist es ideal für die Analyse analoger Signale. Mit den leicht ablesbaren LED-Anzeigen können Sie die Verstärker- und Zeitbasiseinstellungen schnell kontrollieren. Der DF4321C ist sowohl für Profis als auch für Hobbyanwender eine attraktive Wahl.

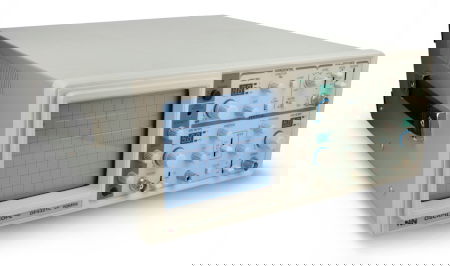

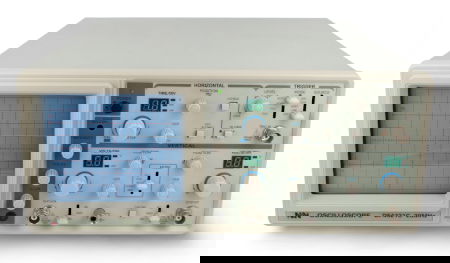

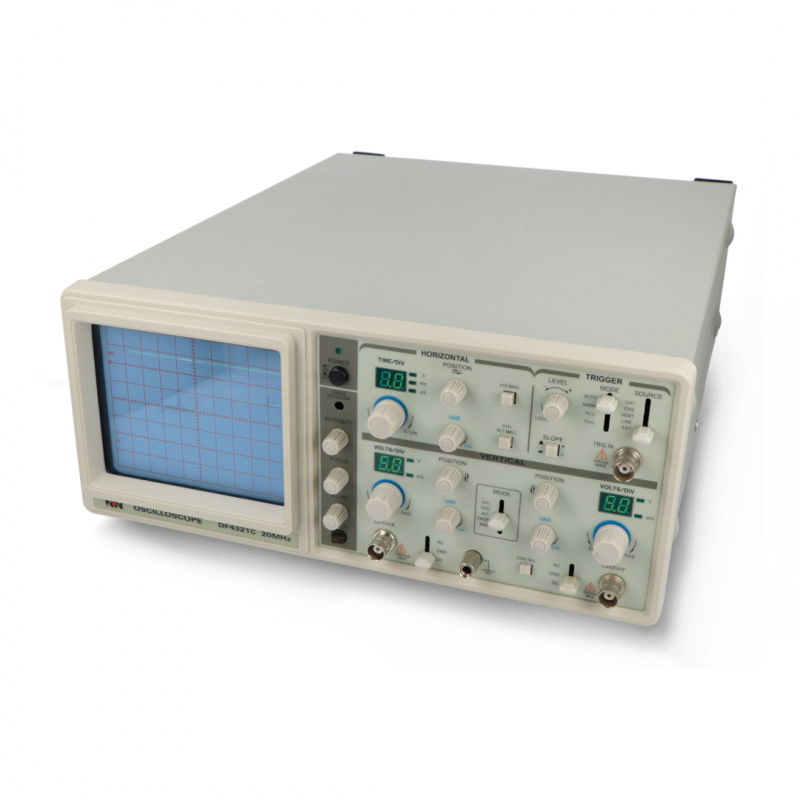

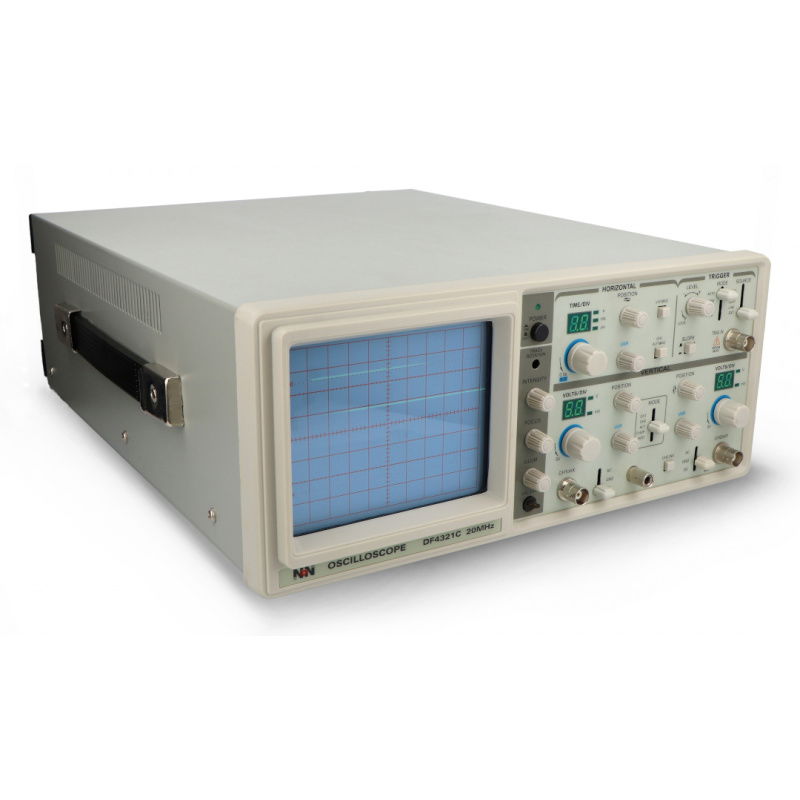

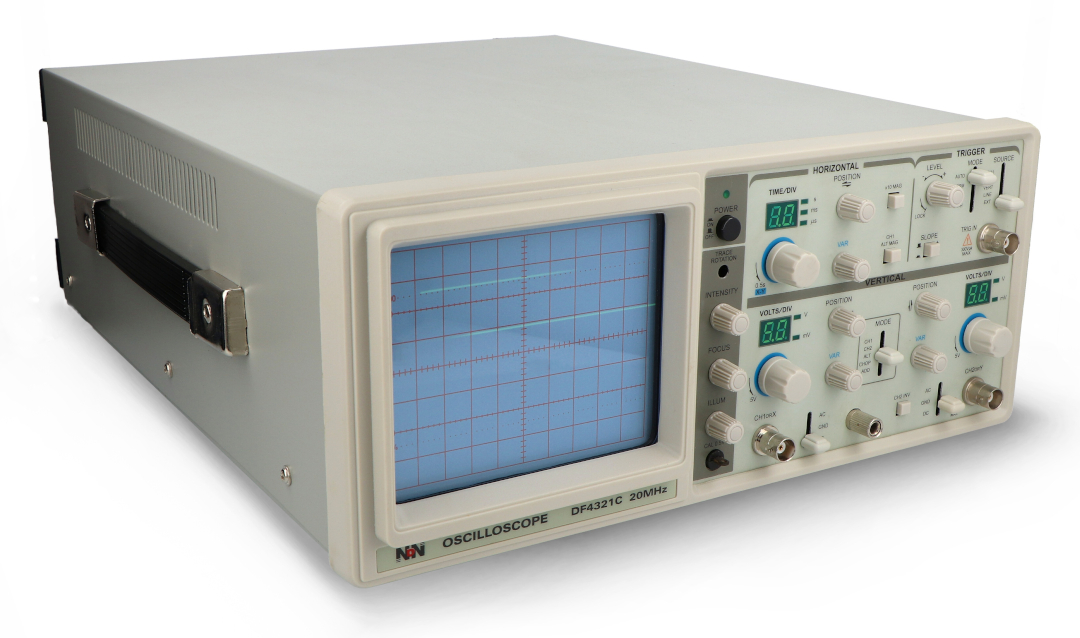

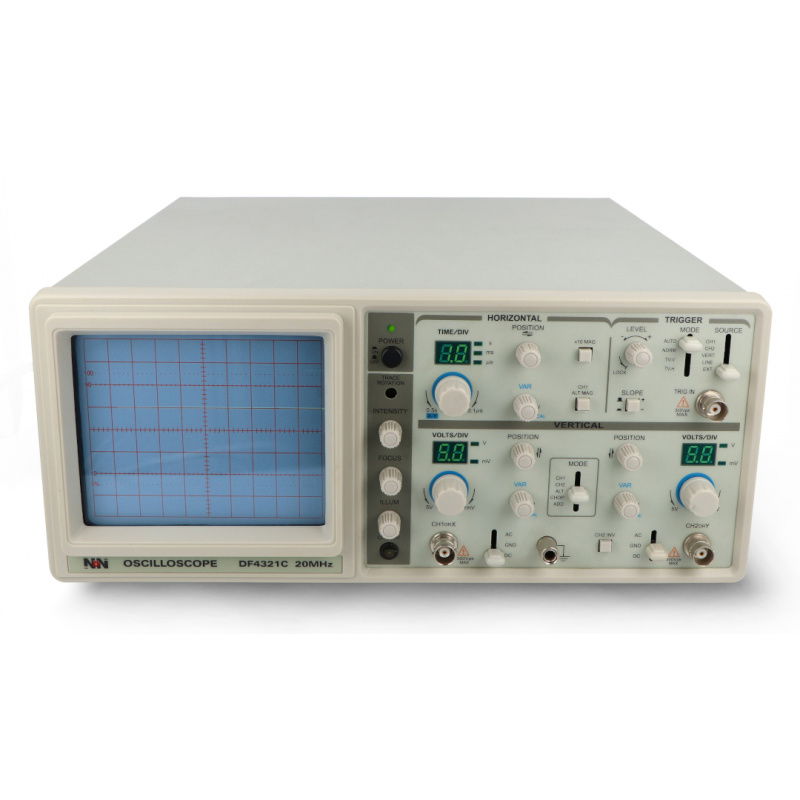

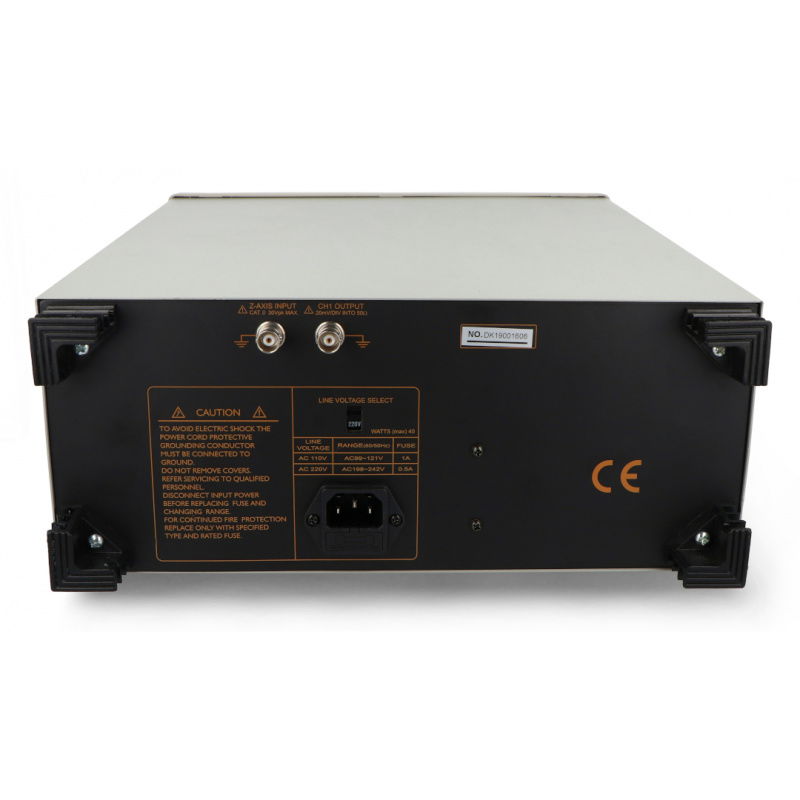

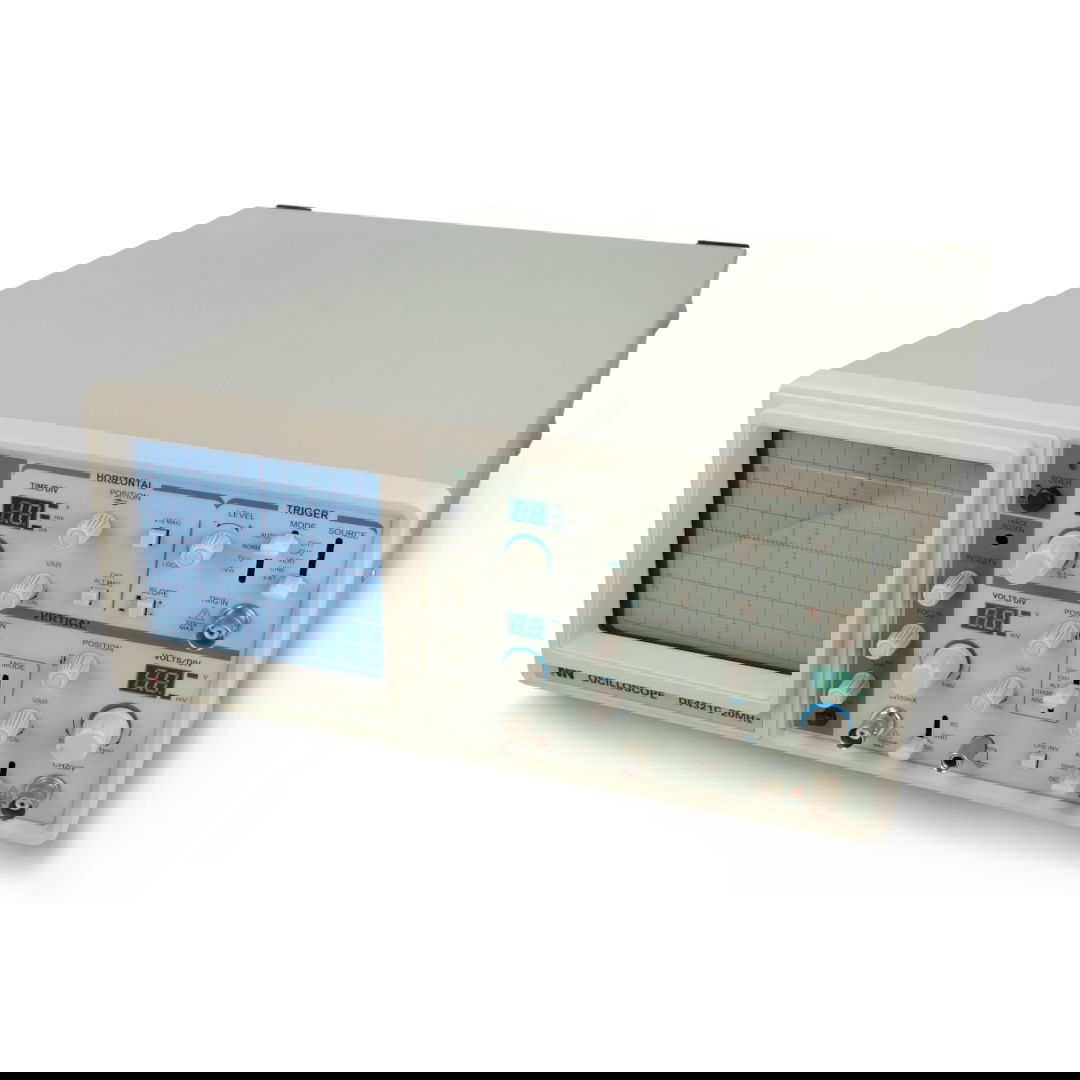

NDN DF4321C Analog-Oszilloskop - 20 MHz 2 Kanäle.
Das analoge Oszilloskop zeichnet sich durch einfache und komfortable Bedienung aus.
Die wichtigsten Merkmale des DF4321C Oszilloskops
- 20 MHz Bandbreite, zwei Kanäle: ermöglicht die Analyse eines breiten Spektrums analoger Signale
- Vertikale Ablenkempfindlichkeit ab 1 mV/dz: gewährleistet die genaue Beobachtung von Niederspannungssignalen
- Zeitbasisbereich von 1 μs/dz bis 0,5 s/dz: präzise Analyse von schnellen und langsamen Signalverläufen
- LED-Anzeigen: digitale Anzeige der Verstärker- und Zeitbasiseinstellungen
- TV-Triggerung (H/V), AUTO, NORM: breite Palette von Möglichkeiten zur Synchronisierung von Wellenformen
- Modi ALT, CHOP, X-Y, ADD: verschiedene Modi der Signaldarstellung

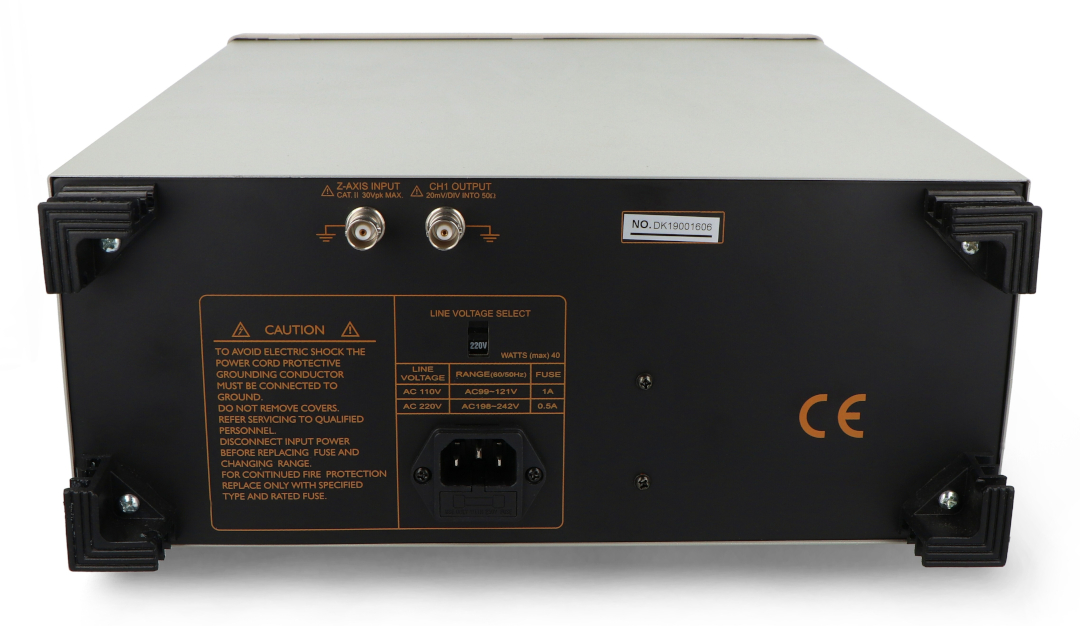

- Kanal-1-Ausgang: ermöglicht die Signalanalyse in externen Systemen
- Spot-Helligkeitsmodulation (Z-Achse): Erleichtert die Auswertung des Signalpegels
- Zwei Sonden im Lieferumfang: sofort einsatzbereit
Anwendungen in der Praxis
DasNDN-Oszilloskop DF4321C ist weit verbreitet im Elektronik-Service, in der technischen Ausbildung und in Messlabors. Mit einer hohen Empfindlichkeit von 1 mV/dz, einer Bandbreite von bis zu 20 MHz und komfortablen Signalsynchronisationsfunktionen (AUTO, NORM, TV) ermöglicht es die genaue Analyse von analogen Signalformen in Echtzeit. Das Gerät eignet sich ideal zum Testen und Diagnostizieren von Audioschaltungen, zur Messung von Impulssignalen, zum Abstimmen analoger Schaltungen sowie in der Ausbildung für die Demonstration von Grundlagen der Elektronik und Oszilloskopmessungen.

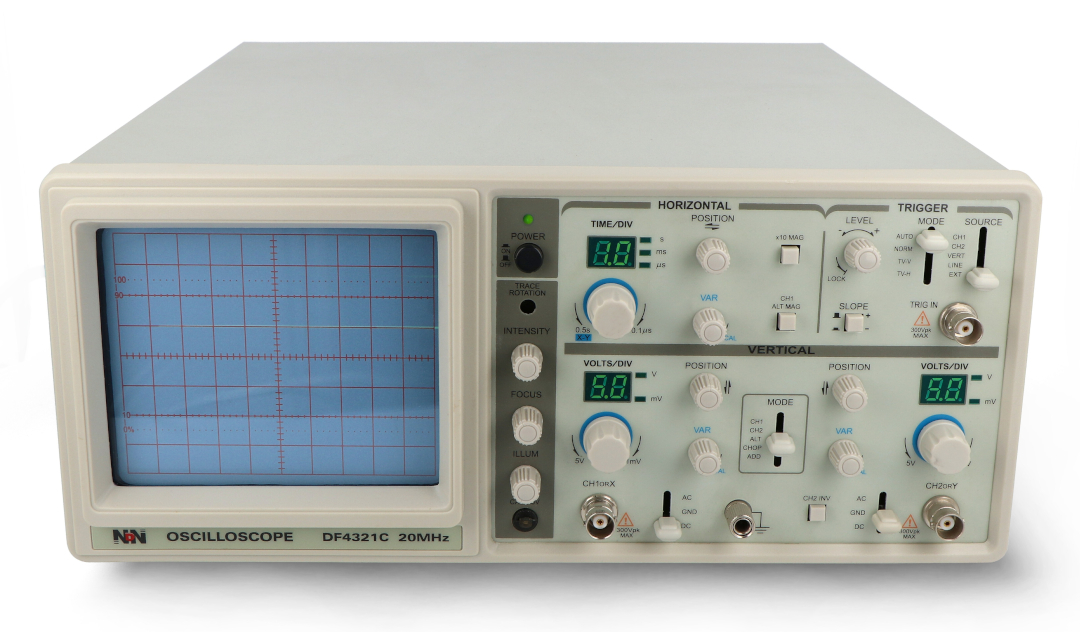

Der DF4321C ist mit einer 15 cm langen rechteckigen Oszilloskopröhre ausgestattet.

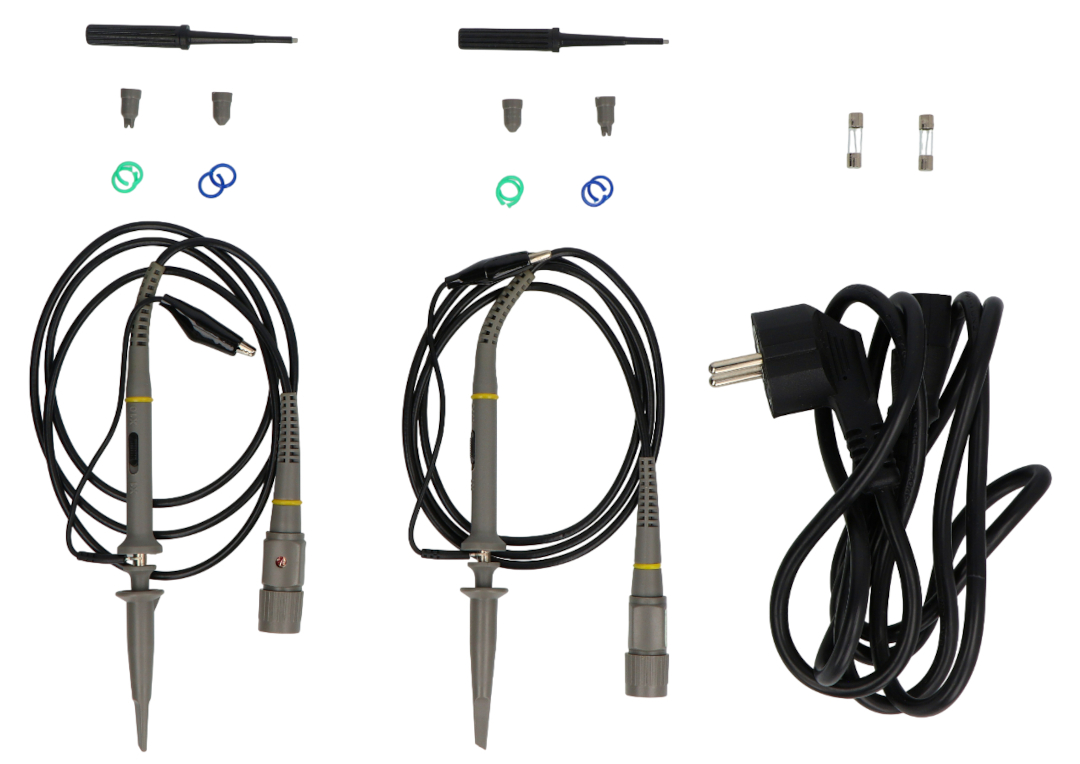

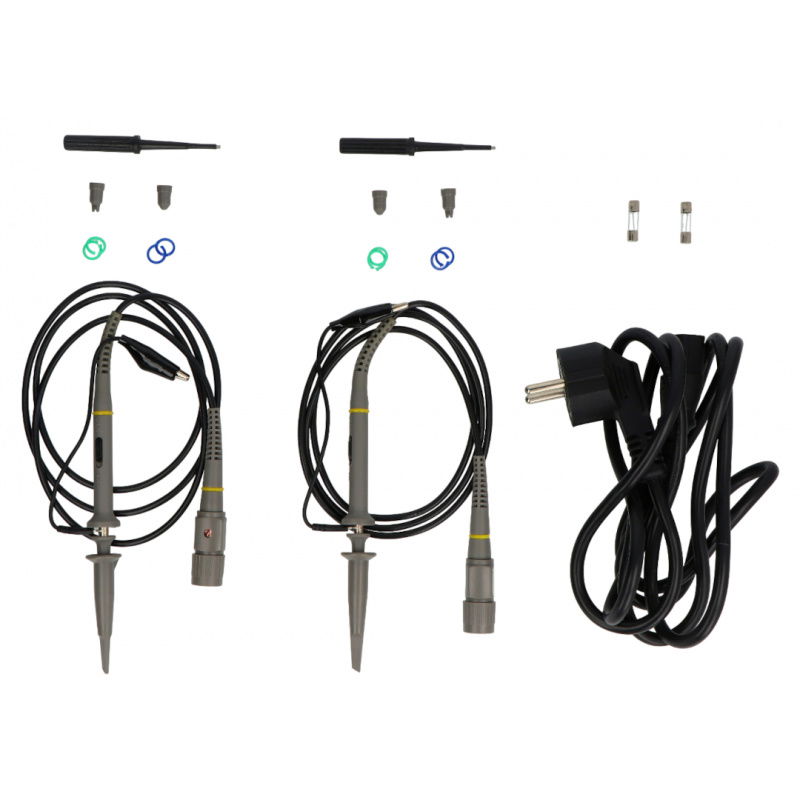

Im Bausatz enthaltene Komponenten.
Technische Daten des Oszilloskops
- Lampentyp: rechteckig, 6", grüner Leuchtstoff
- Größe des Bildschirms: 8 cm x 10 cm
- Anodenspannung: ca. 2 kV
- Z-Achse: Empfindlichkeit 5 Vp-p, DC-Band ~ 2 MHz
- Vertikale Empfindlichkeit: 1 mV/dz bis 5 V/dz ±3% (Stufe 1-2-5)
- Vertikale Bandbreite: DC ~ 20 MHz
- Eingangsimpedanz: 1 MΩ ±2% // 25 pF ±5%, über 10:1 Tastkopf - 10 MΩ ±5% // 16 pF ±2%
- Max. Eingangsspannung: 300 V (DC + ACp-p)
- Betriebsarten: CH1, CH2, ALT, CHOP, ADD
- Zeitbasis: 0,1 μs/dz bis 0,5 s/dz ±3%, 21 Positionen kalibriert
- Streckung x10: max. Abweichung 10 ns/dz
- Linearitätsfehler: ±5% (x1), ±10% (x10)
- Trigger-Modi: AUTO, NORMAL, TV(H), TV(V)
- Trigger-Quellen: CH1, CH2, LINIE, EXT, VERT
- X-Y-Modus: Empfindlichkeit von 1 mV bis 5 V/dz ±3%, DC-Band: 0 MHz bis 1 MHz, AC: 10 Hz bis 1 MHz, Phasenverschiebung < 3˚ (DC ~ 50 kHz)
- Kalibriersignal: Rechteckwellenform 1 kHz ±2%, 0,5 V ±2%
- Spannungsversorgung: AC 110 V (von 99 V bis 121 V) / 230 V (von 198 V bis 242 V), von 48 Hz bis 62 Hz
- Leistungsaufnahme: 30 W
- Betriebstemperatur: 0°C bis 40°C
- Luftfeuchtigkeit: 35% bis 85%
- Abmessungen: 370 x 310 x 130 mm
- Gewicht: 6,5 kg
Inhalt des Kits
- Oszilloskop NDN DF4321C
- 2 Messfühler (1:1, 10:1)
- Netzkabel
- Gebrauchsanweisung
