Produktbeschreibung: STM32 NUCLEO-G431RB - STM32G431RB Arm Cortex M4
STM32 Nucleo-Modul mit einem 32-Bit- STM32G431RB -Mikrocontroller, ausgestattet mit einem Arm Cortex-M4-Kern, der mit 170 MHz getaktet ist, 128 KB Flash-Speicher und 32 KB SRAM. Das Board gehört zur Nucleo-64-Familie, dank der es neben der Kompatibilität mit der mbed-Plattform über Anschlüsse zum Anschließen von Overlays verfügt, die für die Arbeit mit Arduino Uno- und ST Morpho-Kabeln geeignet sind, die den Zugriff auf alle GPIO-Pins des Mikrocontrollers ermöglichen. Das STM32 Nucleo-G431RE-Modul funktioniert mit vielen integrierten Entwicklungsumgebungen (IDEs), einschließlich IAR Embedded Workbench, MDK-ARM und STM32CubeIDE. Das Gerät ist mit einem ST-LINK Debugger/Programmierer ausgestattet.
Das Board ist mit Anschlüssen ausgestattet, die dem Pin-Layout des Arduino Uno Rev3 entsprechen, diese Lösung ermöglicht den direkten Anschluss von dedizierten Shield-Erweiterungen .

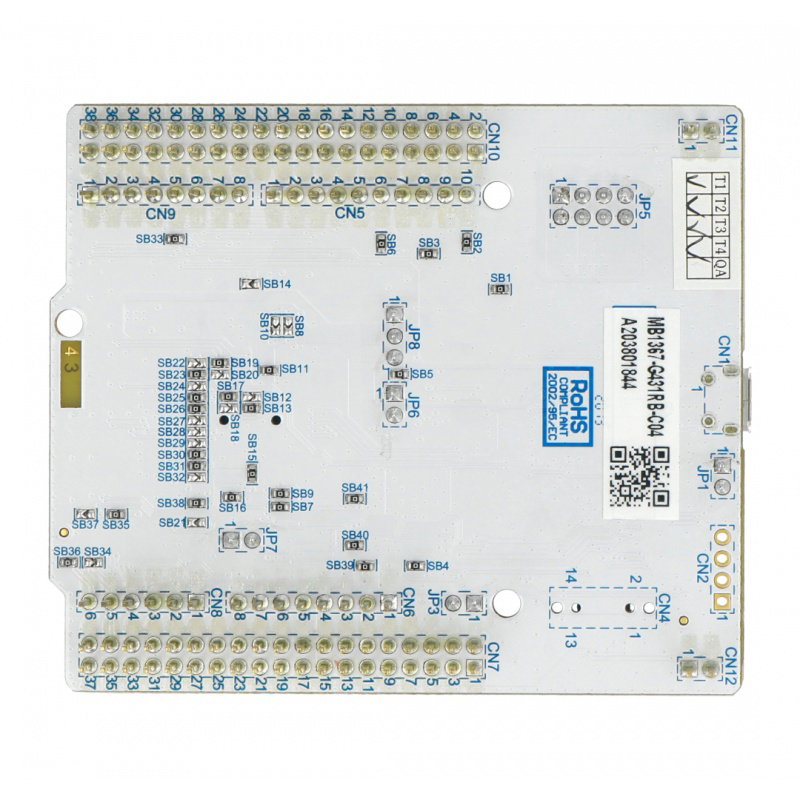

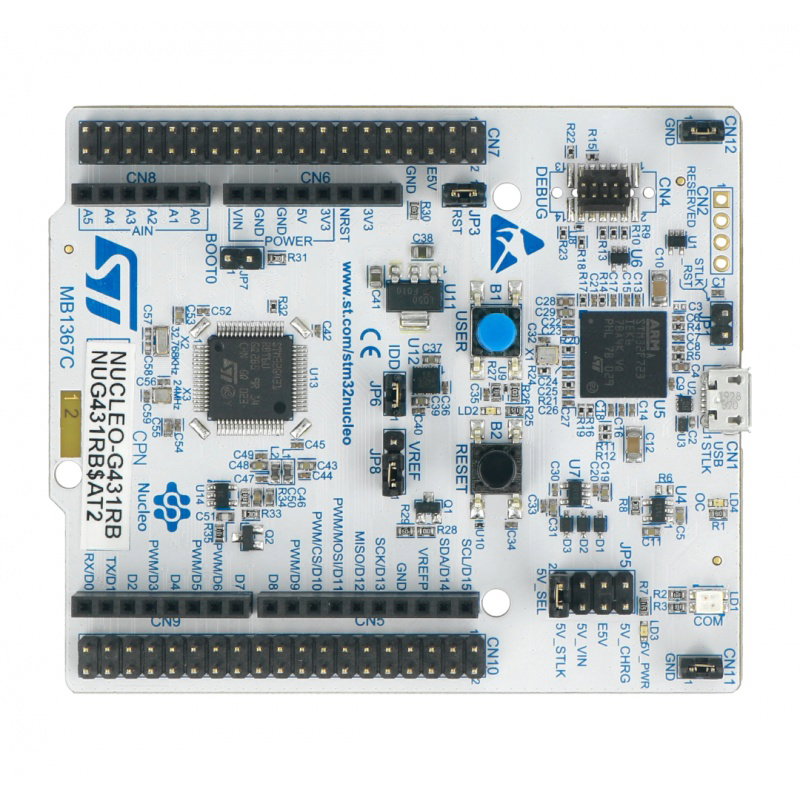

STM32 Nucleo-G431RB-Platine.
Das Modul ist mit einem STM32G431RB Mikrocontroller ausgestattet.
Spezifikation des STM32 NUCLEO-G431RB Moduls
- Mikrocontroller: STM32G431RB
- Arm Cortex M4 32-Bit
- Taktfrequenz: 170 MHz
- Flash-Speicher: 128 KB
- SRAM-Speicher: 32 kB
- DMA: 12 Kanäle
- Schnittstellen: 3 x SPI, 3 x I2C, 4 x UART, 1 x FDCAN, 1 x LPUART, 1 x SAI, 1 x IRTIM, 1 x USB-C
- 2 x ADC-Wandler: 16 Bit
- 4 x DAC: 12 Bit
- Zwei Arten von Anschlüssen:
- Steckverbinder, die mit dem Pin-Layout des Arduino Uno Rev3 kompatibel sind und den Anschluss dedizierter Abdeckungen ermöglichen
- Standard-STMicroelectronics-Morpho-Pins, die den Zugriff auf alle Pins des Mikrocontrollers ermöglichen
- Das Modul ist mit der mbed-Plattform kompatibel
- Eingebauter ST-LINK Debugger/Programmierer
- Möglichkeit der Stromversorgung über USB, ST-LINK-Buchse oder direkt unter Verwendung von Stiften
- Eingebaute LEDs:
- 1 Netzteil
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x USER für den Benutzer verfügbar
- Drei verschiedene Schnittstellen über den miniUSB-Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Programmierumgebungen unterstützt, darunter: IAR Embedded Workbench, Keil und GCC
