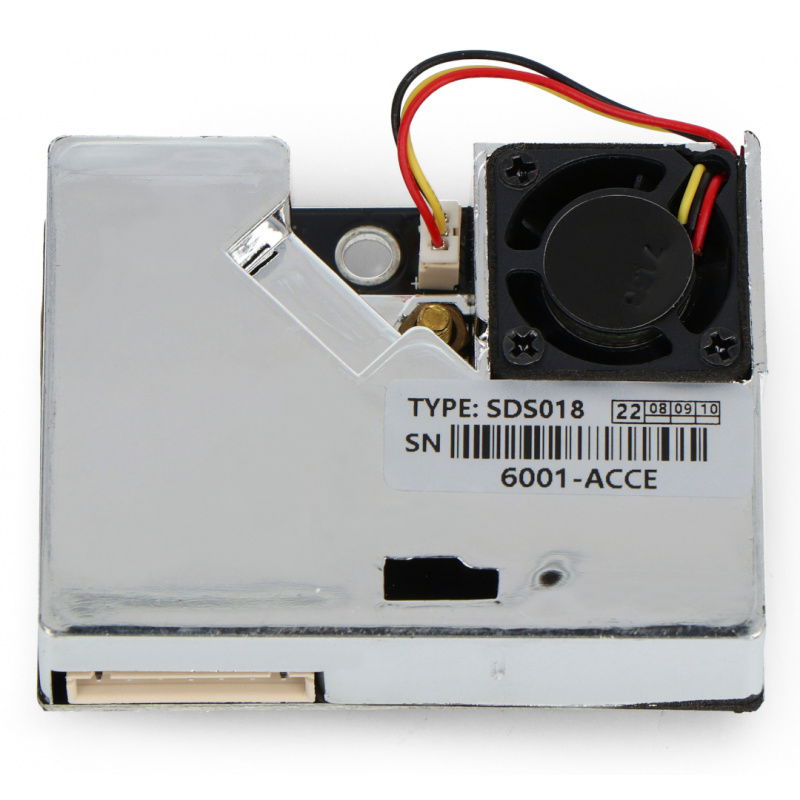

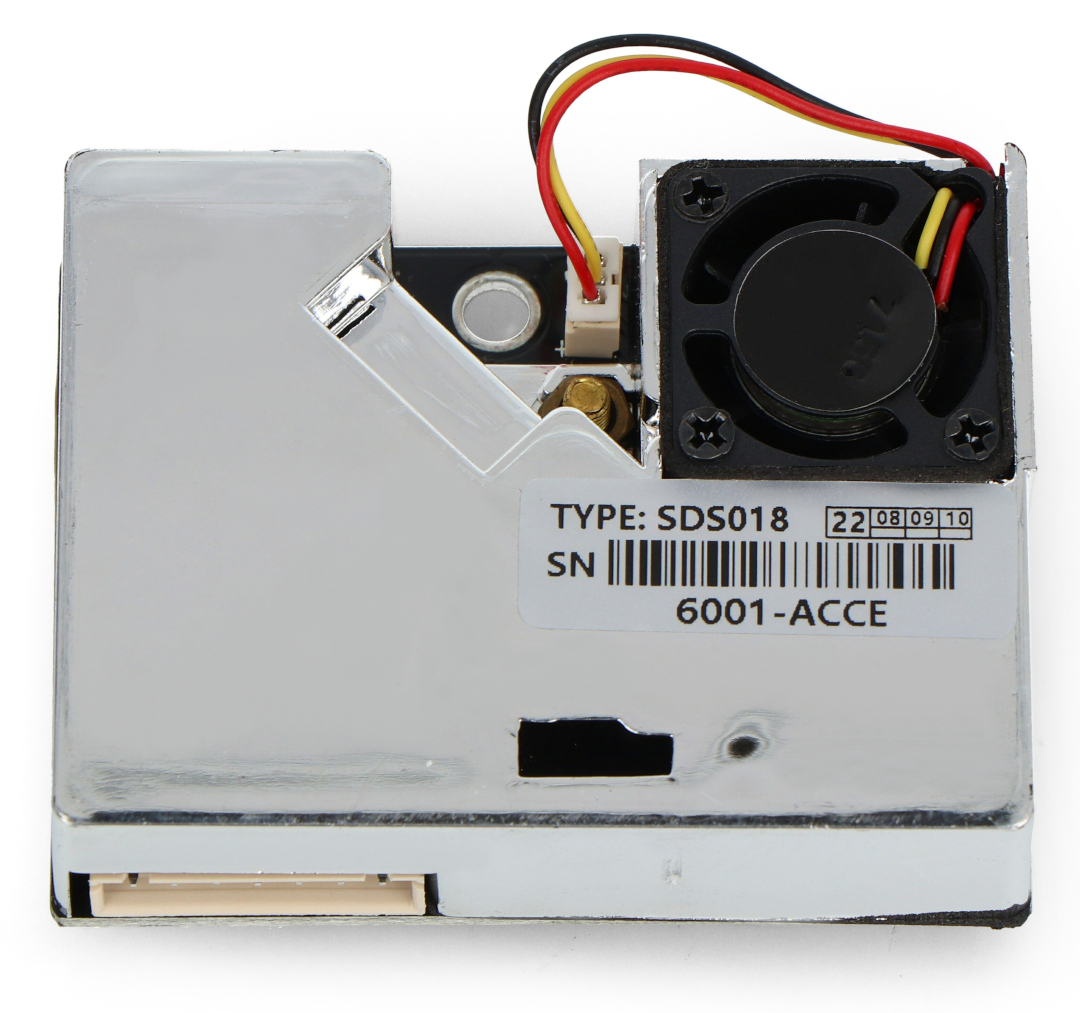

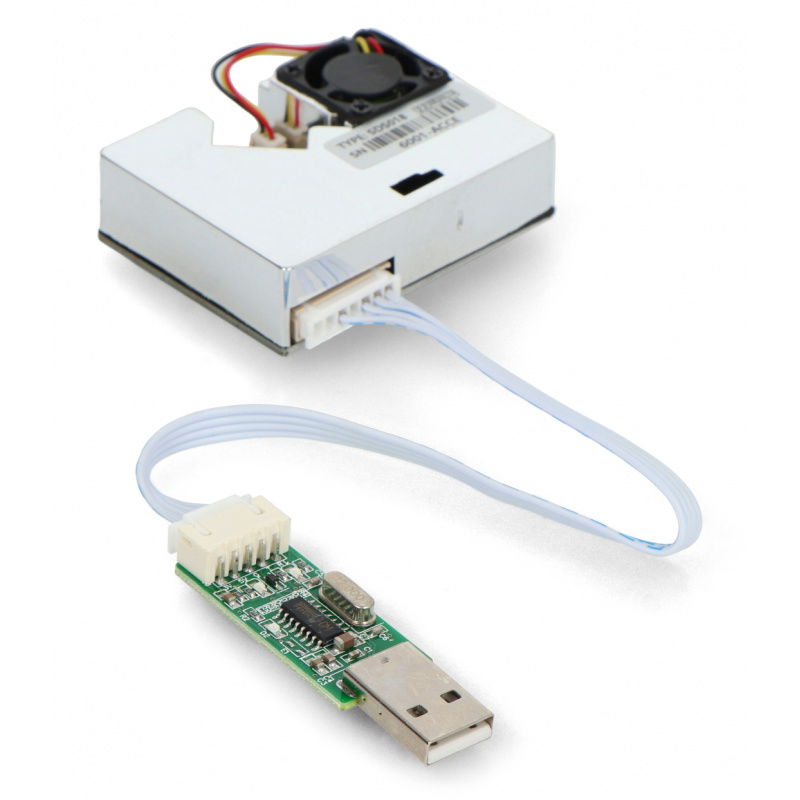

Produktbeschreibung: Laser-Staub/Luftreinheitssensor PM2.5 und PM10 SDS018 - 5 V UART/PWM
Laserstaubsensor zur Überwachung der Luftreinheit. Ermöglicht die Erkennung von Partikeln mit einem Durchmesser von mehr als 0,3 μm, entwickelt für die Messung von PM2,5 und PM10 Werten. Er verfügt über einen Lufteinlassventilator. Der Chip wird mit 4,7 V bis 5,3 V versorgt und kommuniziert über ein UART- oder PWM-Signal.
|
Hier erfahren Sie, wie Sie den Sensor anschließen können: |

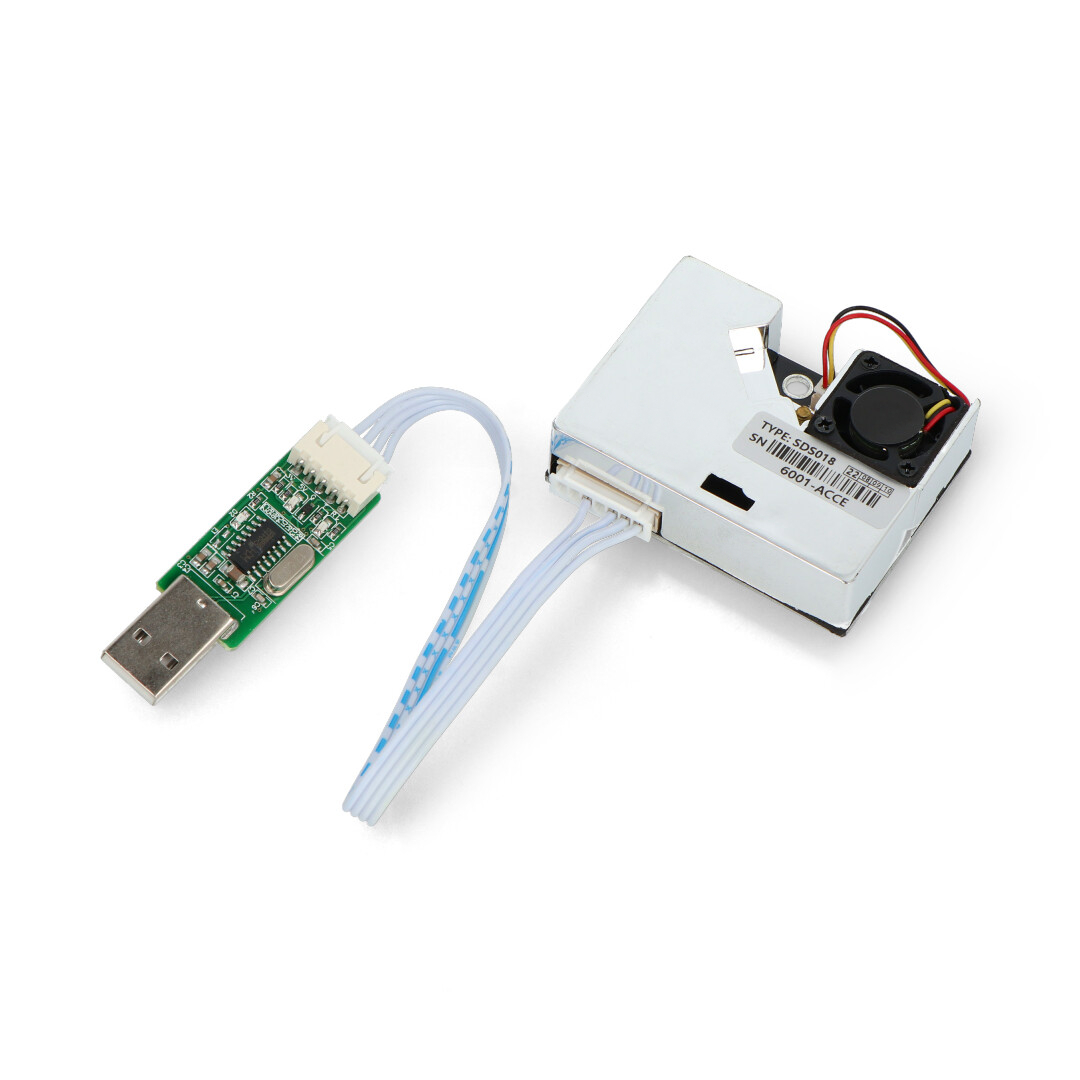

PM2.5- und PM10-Laserstaub-/Verschmutzungssensor SDS018 - 5 V UART/PWM.
Anschließen des Sensors

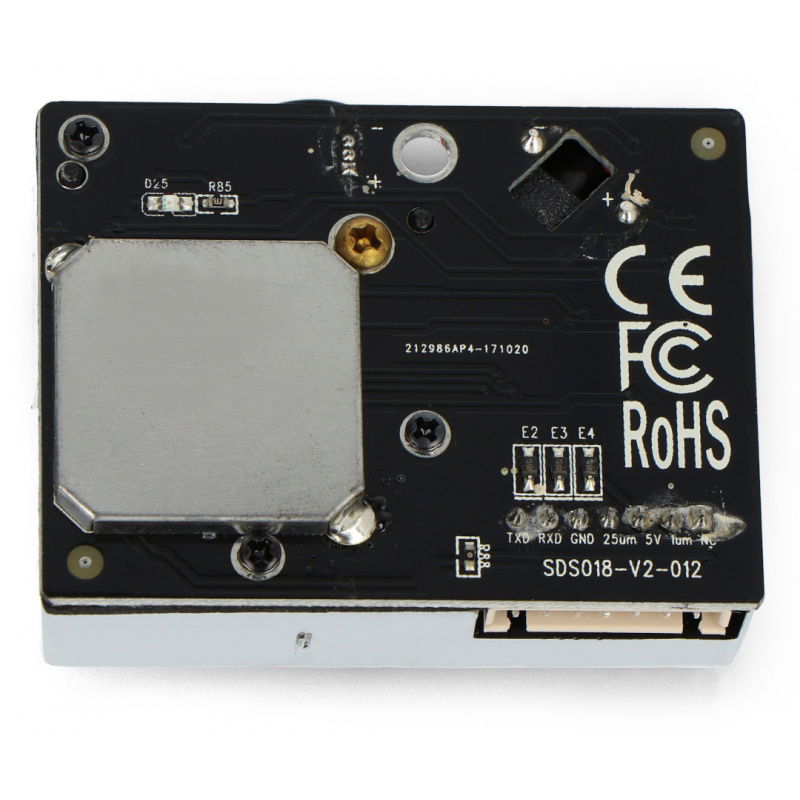

Der Sensor hat sieben Kabel, deren Beschreibung in der Tabelle zu finden ist. Beim Anschluss des Sensors an einen Arduino oder andere Geräte, die mit 5 V arbeiten, ist ein Spannungswandler erforderlich.
| Stift | Beschreibung |
|---|---|
| NRT | Nicht angeschlossen. |
| 1µm | PWM-Ausgang. Siehe Dokumentation für Details. |
| 5V | Versorgungsspannung: 4,7V bis 5,3V. |
| 2,5µm | PWM-Ausgang. Siehe Dokumentation für Details. |
| GND | Schaltungsmasse. |
| RXD | Empfänger der UART-Schnittstelle (3,3 V) |
| TXD | Sender der UART-Schnittstelle (3,3 V) |
Laser PM2.5 und PM10 Luftreinheitssensor SDS018 - 5 V UART/PWM.
Spezifikationen des Luftreinheitssensors
- Versorgungsspannung: 4,7 V bis 5,3 V
- Stromverbrauch: ca. 70 mA
- Empfindlichkeit: 0,3 µm
- Messbereich: 0 µg/m³ bis 999,9 µg/m³
- Kommunikation: UART / PWM-Signal
- 7-poliger Stecker: 2,54 mm Abstand
- Betriebstemperatur: -10°C bis 50°C
- Atmosphärischer Druck: 86 kPa bis 110 kPa
- PCB-Abmessungen: 59 x 45 x 20 mm
Merkmale des SDS018-Sensors
Das Funktionsprinzip des SDS018-Sensors zur Messung der Luftreinheit beruht auf Laserlichtstreuung. Laserlichtstreuung tritt auf, wenn Partikel den Erfassungsbereich durchqueren. Das gestreute Licht wird in elektrische Signale umgewandelt, die verstärkt und in ein PWM-Signal umgewandelt werden. Die Konzentration und der Durchmesser der Partikel in der Luft werden durch die Analyse bestimmt, da die Wellenform des PWM-Signals die physikalischen Abmessungen der PM2,5-Partikel wiedergibt. Der SDS018-Sensor kann in Anwendungen wie Luftreinigungssystemen sowie in Messsystemen zur Beurteilung des Luftreinheitszustands eingesetzt werden.
Lebensdauer des Luftreinheitssensors SDS018
Die Lebensdauer ist einer der wichtigsten technischen Parameter des Luftreinheitssensors SDS018. Dank des Einsatzes einer hochwertigen Laser-Leuchtdiode kann der Sensor mindestens 8.000 Stunden lang störungsfrei arbeiten. Wenn Ihre Anwendung eine präzise Messung über die Zeit erfordert, können Sie den SDS018-Sensor im Standardmodus verwenden, bei dem jede Sekunde eine Messung durchgeführt wird. Wenn Ihre Anwendung hingegen keine präzise Zeitmessung erfordert, können Sie einen zweiten Modus verwenden, in dem der Sensor alle 30 Sekunden eine Messung vornimmt. Dieser Modus verlängert die Lebensdauer des Sensors erheblich.
