Produktbeschreibung: Nicla Sense Env - Umweltsensormodul für Arduino Portenta / MKR - Arduino ABX00089
Das Arduino Nicla Sense Env ist ein fortschrittliches Sensormodul, das eine genaue Echtzeitmessung von Umweltparametern ermöglicht. Mit drei integrierten Renesas-Sensoren - HS4001, ZMOD4410 und ZMOD4510 - ermöglicht das Gerät die Messung von Luftfeuchtigkeit, Temperatur, Luftqualität in Innenräumen (TVOC, CO2) und Schadgaskonzentrationen im Freien (NO2, O3). Die geringen Abmessungen des Moduls von 22,86 x 22,86 mm und der niedrige Stromverbrauch machen es ideal für IoT-, Automatisierungs- und Prototyping-Anwendungen mit Arduino Portenta oder MKR.

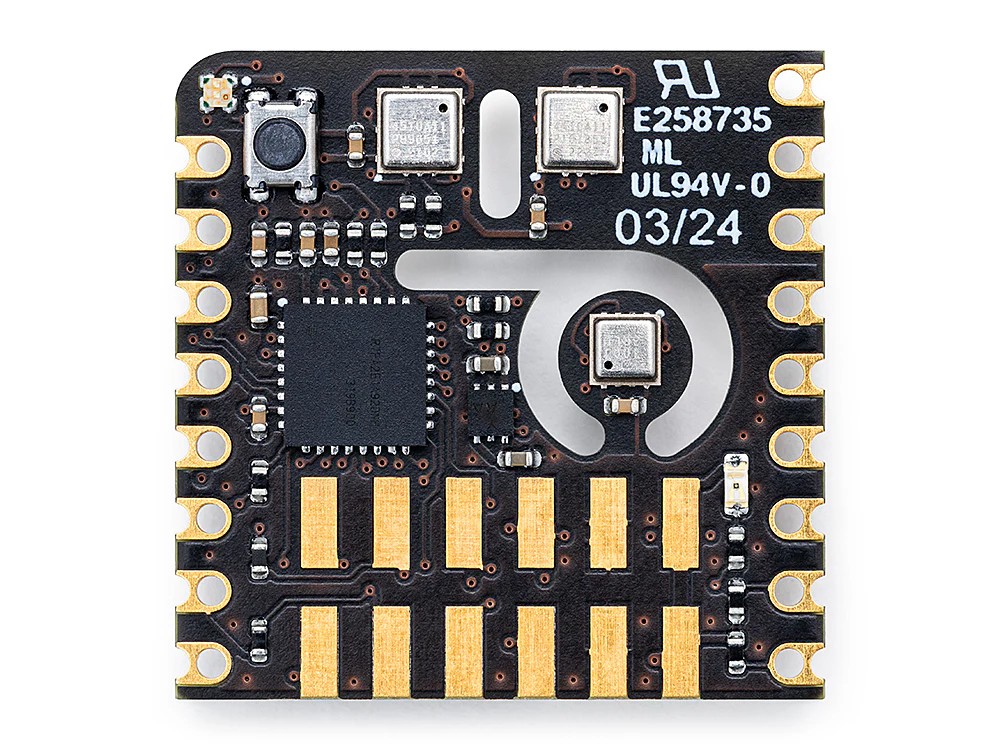

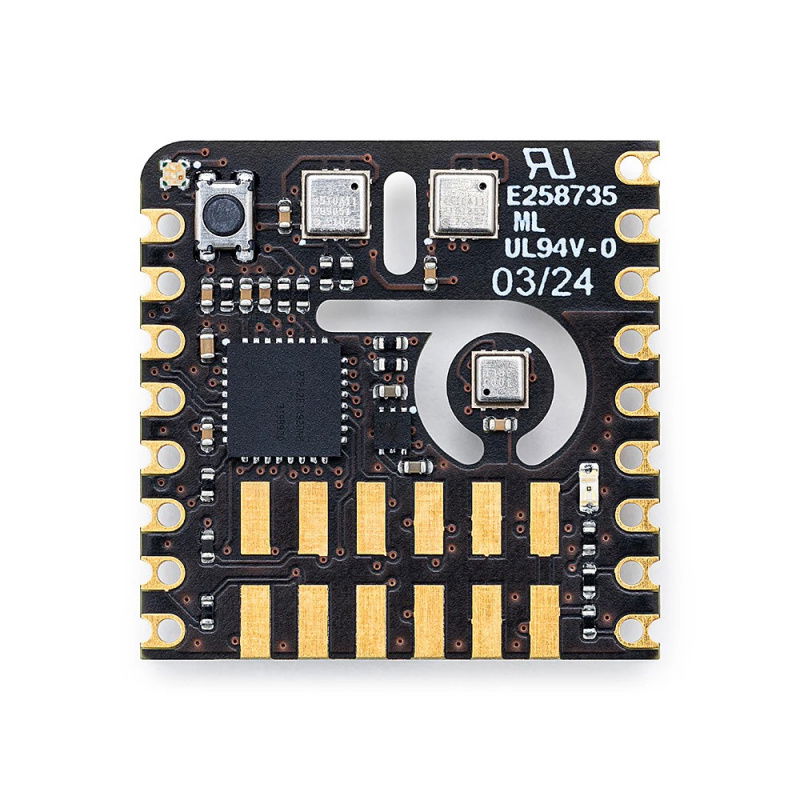

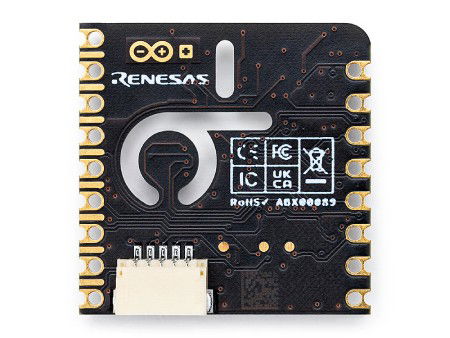

Nicla Sense Env - Umweltsensormodul für Arduino Portenta / MKR - Arduino ABX00089.

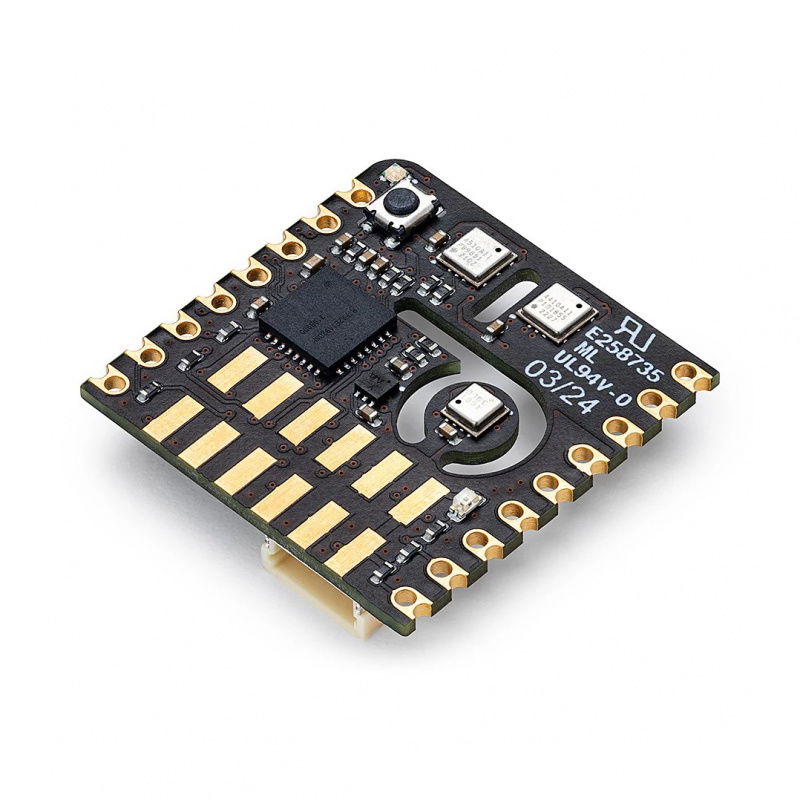

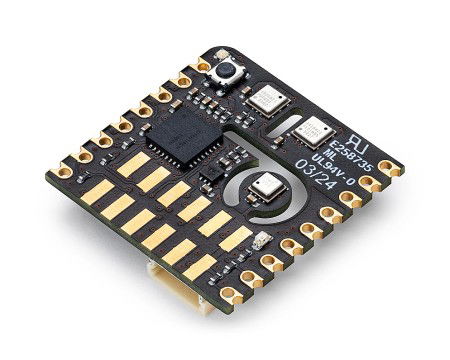

Das Board verfügt über eine Reihe von sehr stromsparenden Sensoren für Innen- und Außenanwendungen.
Hauptmerkmale des Nicla Sense Env
- Moderne Umweltsensoren: integrierter HS4001 (Luftfeuchtigkeit und Temperatur), ZMOD4410 (TVOC, CO2), ZMOD4510 (NO2, O3)
- Kompaktes Format: nur 22,86 x 22,86 mm - ideal für die Integration in Projekte mit begrenztem Platzangebot
- Extrem niedriger Stromverbrauch: optimiert für den 24/7-Betrieb in batteriebetriebenen Systemen
- Einfache Integration: Kommunikation über ESLOV (I2C) oder Pinout mit Unterstützung für Arduino IDE und MicroPython
- Industrielle Stärke: industrietaugliche Sensoren von Renesas - zuverlässige und genaue Messungen
Pinbelegung und Kompatibilität mit der Arduino-Plattform

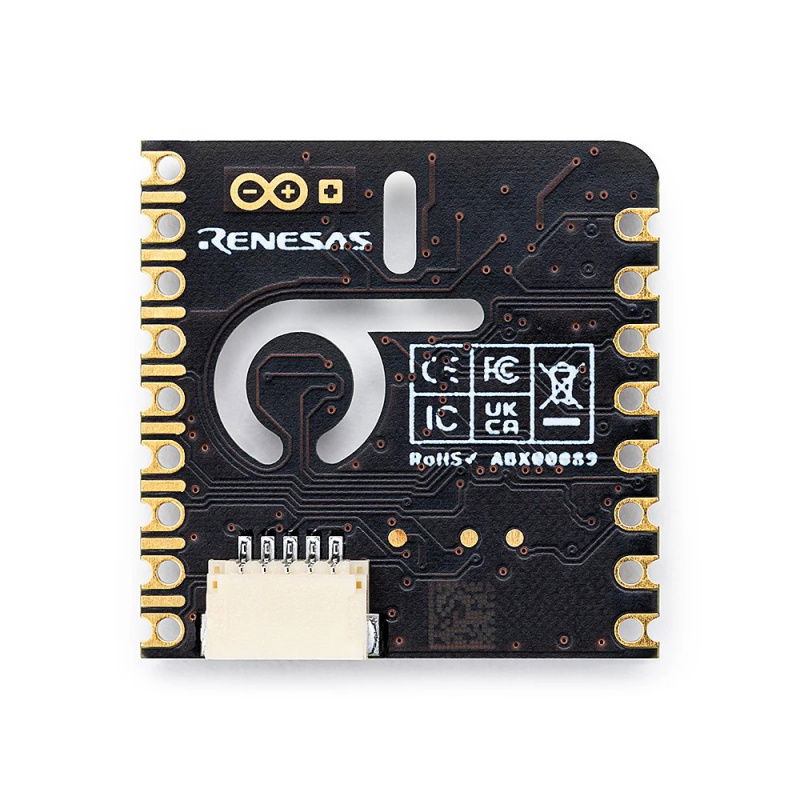

Das Modul verfügt über Pinouts in Form von Kantenstiften mit Aussparungen, die eine Oberflächenmontage oder einen klassischen Anschluss an die Hauptplatine ermöglichen. Es unterstützt die folgenden Schnittstellen: I2C, SPI, UART und zwei ADC-Eingänge, mit der Möglichkeit, die IO-Spannung von 1,8 V bis 3,3 V zu programmieren. Dank des ESLOV-Steckers lässt sich das Modul leicht mit der Arduino-Familie von Portent (z.B. H7, C33) und MKR (z.B. MKR WAN 1310, MKR WiFi 1010) sowie mit ausgewählten Nano- und Uno R4-Boards verbinden.
Pinout-Diagramm.
Das Modul verfügt über einen HS4001-Sensor für Feuchtigkeits- und Temperaturmessungen sowie über ZMOD4410AI1V- und ZMOD4510AI1V-Sensoren zur Erkennung von TVOC, NO2, O3 und anderen Gasen mit Hilfe künstlicher Intelligenz.
Unterstützte Arduino-Software und -Bibliotheken
Der Arduino Nicla Sense Env ist mit einer breiten Palette von Entwicklungsumgebungen kompatibel. Es unterstützt die klassische Arduino IDE, die Arduino CLI und den Arduino Cloud Editor. Das Modul unterstützt auch die Programmierung in MicroPython. Dedizierte Bibliotheken sind verfügbar: Arduino_NiclaSenseEnv (zum Lesen von Sensordaten) und MicroPython Library - verfügbar auf GitHub. Dokumentation und Beispiele machen es einfach, das Modul in jedes IoT- oder Forschungsprojekt zu integrieren.
Anwendungen in der Praxis
Das Arduino Nicla Sense Env Modul ist ideal für:
- Klimaanlagen und HVAC-Systeme zur Kontrolle von Luftfeuchtigkeit und Luftqualität
- intelligente Luftreiniger - als Eingangssensor
- Rauch- und Schadgaserkennungssysteme
- Industrieautomation - Luftüberwachung in Wärmepumpen und Produktionsanlagen
- Forschungs- und Prototyping-Projekte unter Verwendung der Arduino-Plattform.
Die Unterstützung für die Arduino IDE und MicroPython ermöglicht eine schnelle Programmierung.
Die geringe Größe ermöglicht eine einfache Integration in verschiedene Projekte.
Technische Daten des Nicla Sense Env
- Mikrocontroller: Renesas RA2E1, Arm Cortex M23, 48 MHz (nicht verfügbar für Benutzerprogrammierung)
- Speicher: 128 kB Flash, 16 kB SRAM
- Luftfeuchtigkeits- und Temperatursensor: HS4001 (±1,5% RH, ±0,2°C)
- Raumluftqualitätssensor: ZMOD4410 (TVOC, CO2)
- Außenluftqualitätssensor: ZMOD4510 (NO2, O3)
- Schnittstellen: I2C (2x), UART, SPI, 2x ADC
- Versorgungsspannung: 3,3 V (von Portent / MKR Hauptplatine oder über VCC)
- Kommunikation: ESLOV-Stecker, Lötstifte
- Betriebstemperatur: -40°C bis 85°C
- Abmessungen: 22,86 x 22,86 mm
- Gewicht: 2 g

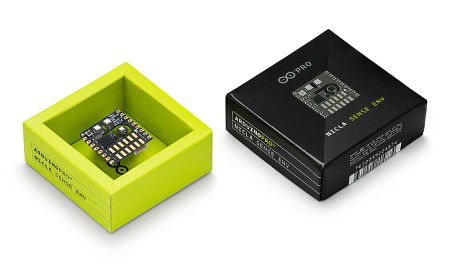

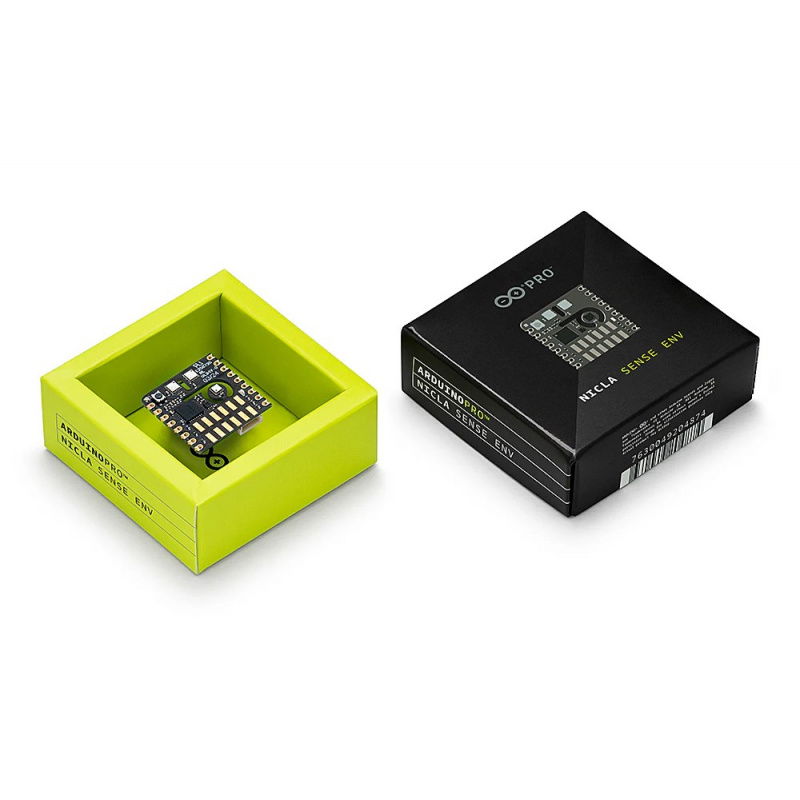

Inhalt des Kits
- 1x Arduino Nicla Sense Env Modul
