Produktbeschreibung: Grove – 2-Kanal-Induktionssensor LDC1612 – Seeedstudio 101020599
Der Sensor nutzt den LDC1612-Chip von Texas Instruments , einen 28-Bit -Induktivitätsmesswandler , der eine hochpräzise Erfassung von Änderungen im elektromagnetischen Feld der Messspule ermöglicht. Im Gegensatz zu herkömmlichen Näherungssensoren benötigt das Modul keinen Kontakt zum Objekt und erkennt leitfähige Elemente, insbesondere Metalle, zuverlässig. Das System analysiert die Parameter des von Spule und Kondensator gebildeten LC-Schwingkreises. Nähert sich ein Metallobjekt der Spule, ändert sich die zur Aufrechterhaltung der Schwingung benötigte Energie, wodurch die Anwesenheit oder Entfernung des Objekts bestimmt werden kann. Der Sensor bietet zwei Messkanäle , unterstützt entfernt platzierte Spulen und deckt einen breiten Frequenzbereich von 1 kHz bis 10 MHz ab.

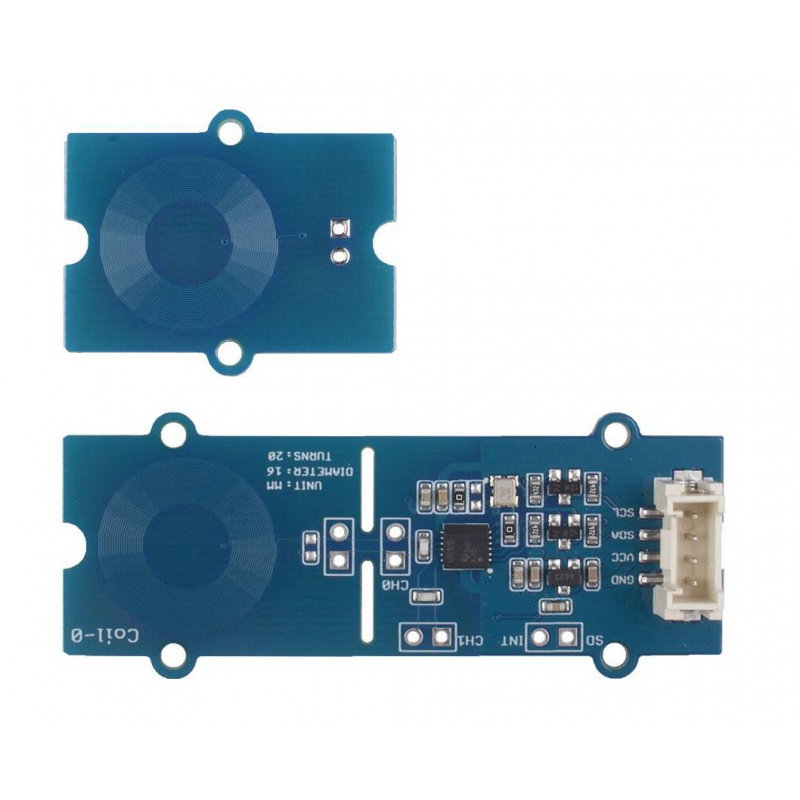

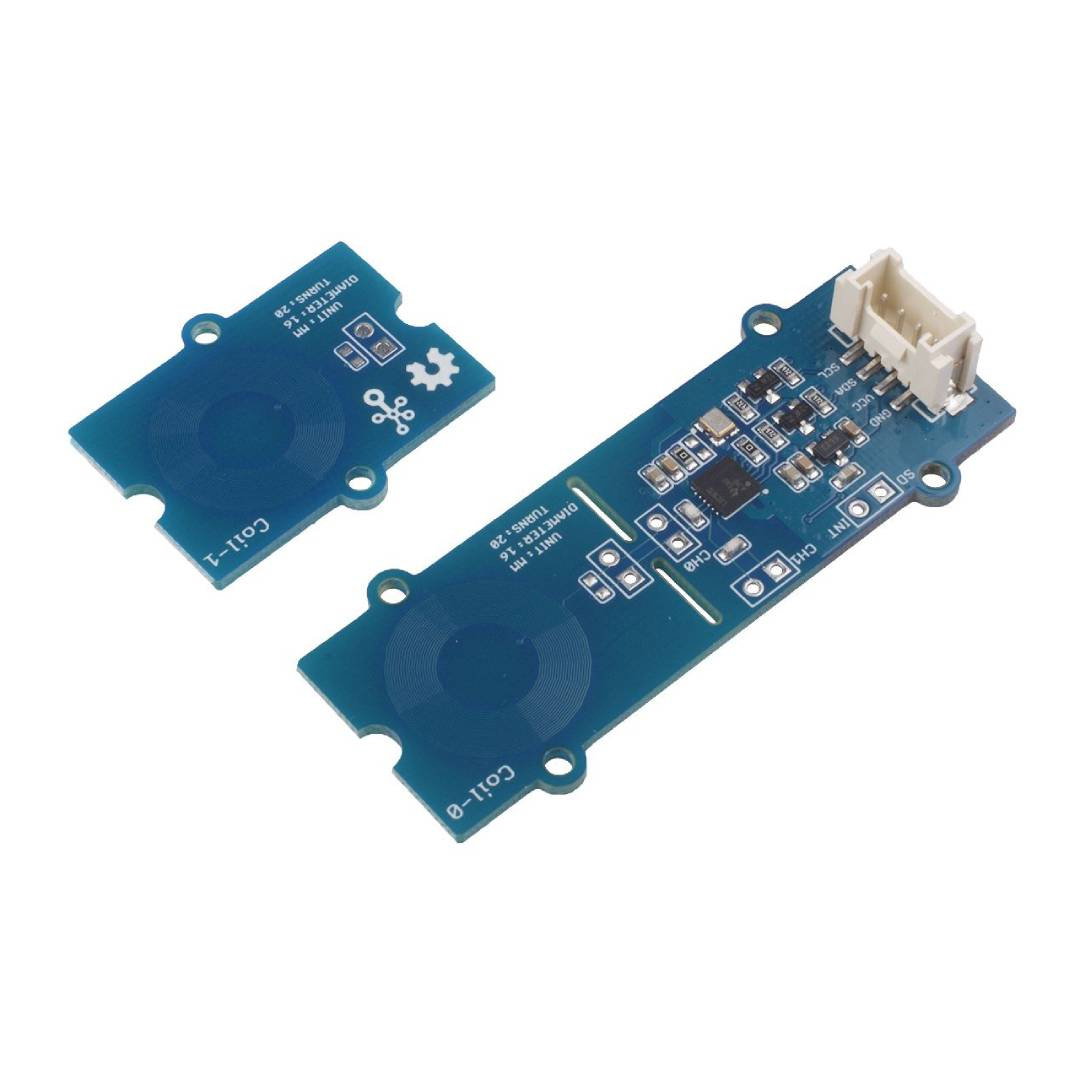

Grove - 2-Kanal-Induktionssensor LDC1612 - Seeedstudio 101020599.

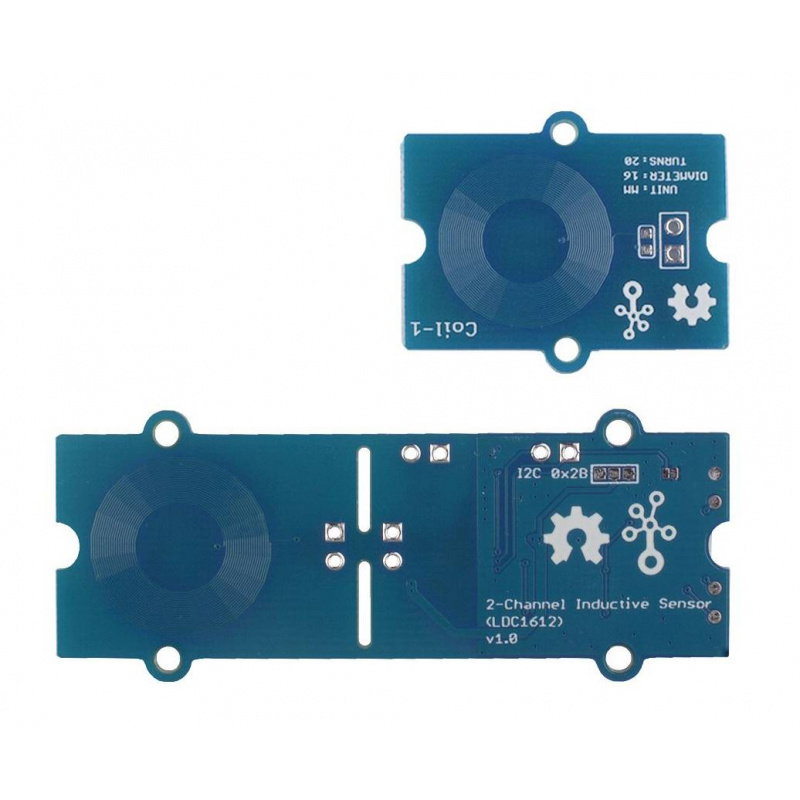

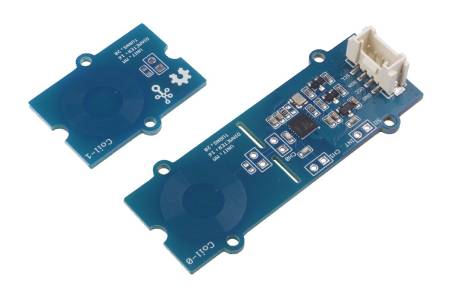

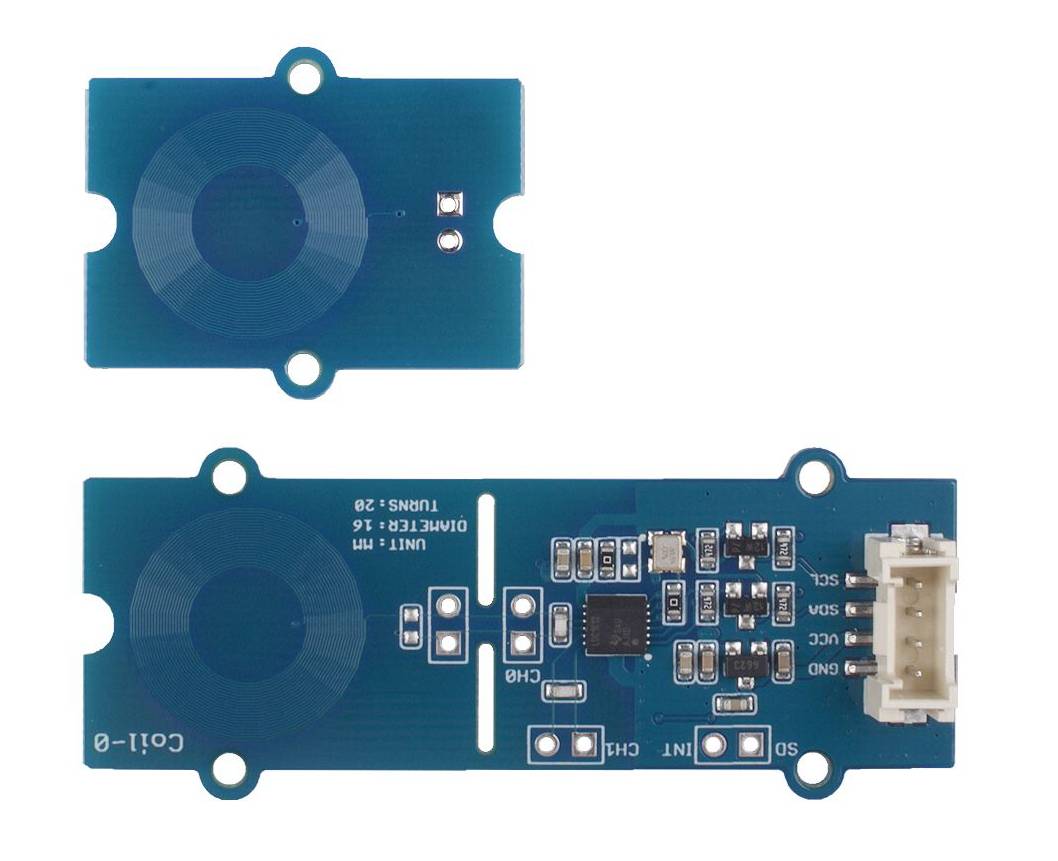

Das Herzstück des Moduls ist der Texas Instruments LDC1612 Chip.
Hauptmerkmale des Sensors
- Texas Instruments LDC1612 : 28-Bit-Induktivitätswandler für hochauflösende Messungen
- Zwei unabhängige Messkanäle : Möglichkeit zum gleichzeitigen Betrieb zweier Induktionsspulen
- Metallobjekterkennung : berührungslose Erkennung von Leitern und Metallelementen
- Breiter Frequenzbereich : Unterstützt Sensoren, die von 1 kHz bis 10 MHz arbeiten.
- Hohe Störfestigkeit : unempfindlich gegenüber Gleichfeldmagneten und Permanentmagneten
- Arbeiten unter schwierigen Bedingungen : die Fähigkeit, Alterungs- und Umwelteinflüsse auszugleichen
- Geringer Stromverbrauch : 35 µA im Schlafmodus und 200 nA im Abschaltmodus
- Grove-Steckverbinder : Schnelle Verbindung ohne Löten
- 3,3-V- oder 5-V-Stromversorgung : kompatibel mit gängigen Entwicklungsplattformen
- Fernpositionierung des Sensors : Möglichkeit, das Messelement mehr als 20 cm von der Steuerelektronik entfernt zu positionieren
Grove-Pinbelegung und Kommunikationsschnittstelle

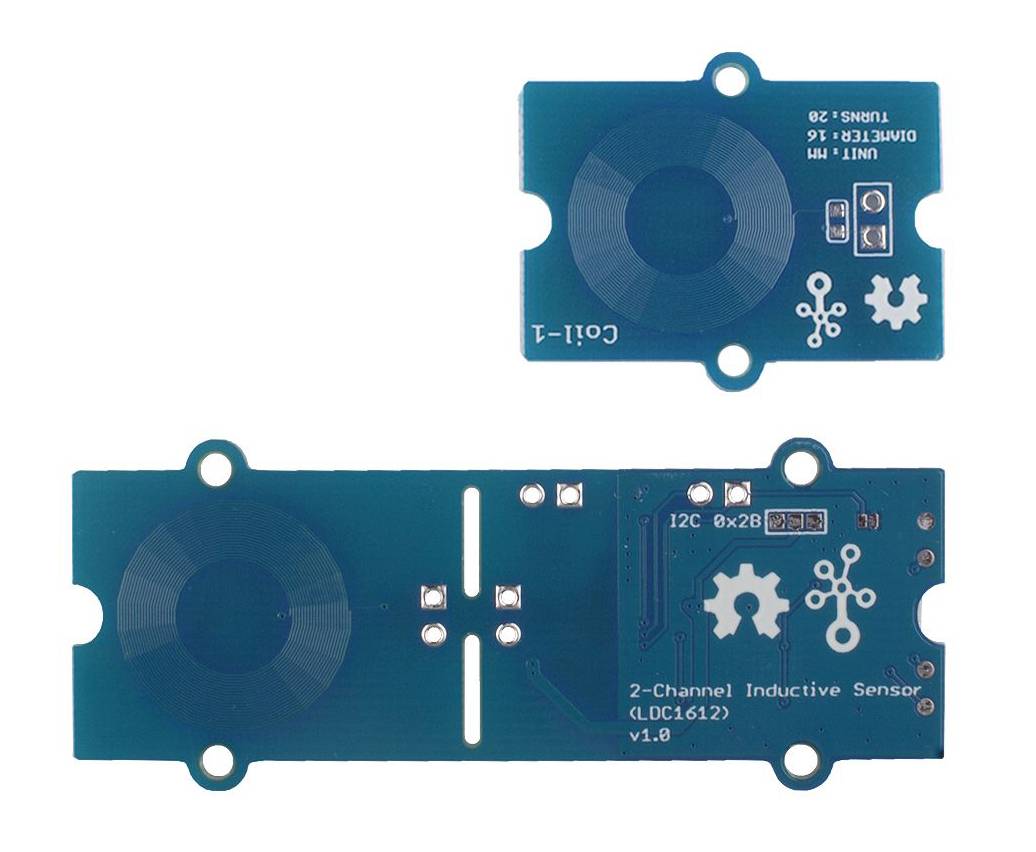

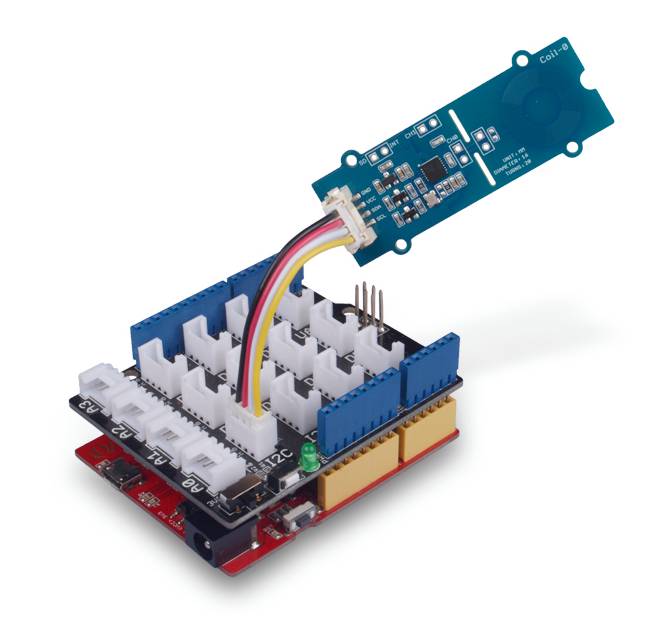

Das Modul ist mit einem standardmäßigen 4-poligen Grove -Anschluss für den I2C -Bus ausgestattet. Dies vereinfacht die Integration mit Arduino, Seeeduino, Raspberry Pi und anderen Mikrocontrollern mit I2C-Unterstützung erheblich. Zu den verfügbaren Pins gehören die VCC -Leitung zur Stromversorgung des Moduls mit 3,3 V oder 5 V , GND für die Systemmasse sowie die SDA- und SCL -Signale für die Datenübertragung und das I2C-Bus-Taktsignal. Die Standard-Geräteadresse ist 0x2B , kann aber durch entsprechende Konfiguration auf 0x2A geändert werden. Zusätzlich verfügt die Platine über einen INT- Pin für Interrupts, die den Abschluss einer Messung signalisieren. Dadurch können Sie den Betrieb des Mikrocontrollers optimieren und den Energieverbrauch reduzieren.
Der Sensor wird in Touch-Schnittstellen, Encodern, Metalldetektionssystemen und in der industriellen Automatisierung eingesetzt.

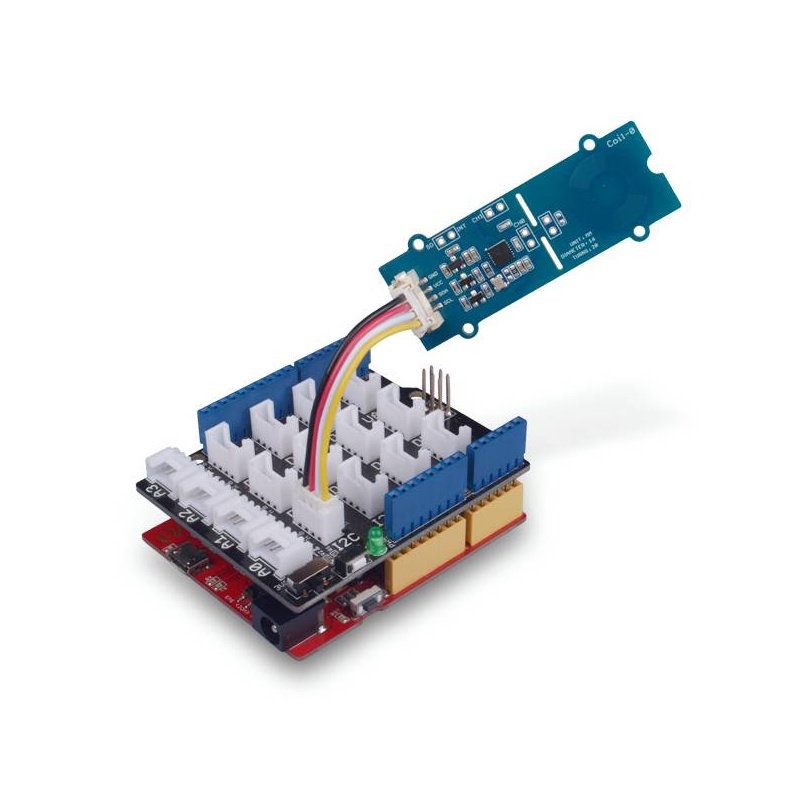

Der Grove-Anschluss vereinfacht die Integration mit Arduino-Boards und anderen Mikrocontrollern, die die I2C-Kommunikation unterstützen, erheblich.
Programmierung des LDC1612-Sensors
Der Hersteller stellt eine fertige Bibliothek für die Arduino-Umgebung bereit, sodass für den Einstieg in das Modul keine aufwendige Konfiguration erforderlich ist. Die Bibliothek ermöglicht das schnelle Auslesen von Induktivitätswerten, unterstützt einen oder zwei Messkanäle und die Konfiguration der Systembetriebsparameter. Das Modul eignet sich zur Abstandsmessung von Metallobjekten und zum Aufbau berührungsloser Taster, Drehgeber, Schieberegler und Metalldetektionssysteme. Die Messwerte können direkt im Benutzerprogramm analysiert und zur Steuerung der Systeme verwendet werden . Dank der I2C-Kommunikation lässt sich der Sensor nicht nur in Arduino , sondern auch in Raspberry Pi , ESP32 , STM32 und andere Mikrocontroller mit entsprechenden Busbibliotheken integrieren.
Technische Spezifikationen des Sensors
- Integrierter Schaltkreis: Texas Instruments LDC1612
- Sensortyp: induktiv
- Anzahl der Kanäle: 2
- Konverterauflösung: 28 Bit
- Versorgungsspannung: 3,3 V / 5 V
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x2B
- Konfigurierbare I2C-Adresse: 0x2A
- Unterstützter Sensorfrequenzbereich: 1 kHz bis 10 MHz
- Optimale Erfassungsreichweite: 15 mm
- Maximaler Abstand des Messteils: über 20 cm
- Spulendurchmesser: 16 mm
- Anzahl der Spulenwindungen: 20
- Sperrschichttemperatur: -55 °C bis 150 °C
- Schlafmodus: 35 µA
- Abschaltmodus: 200 nA
- Abmessungen: 130 x 90 x 9,5 mm
- Gewicht: 9 g
Inhalt des Sets

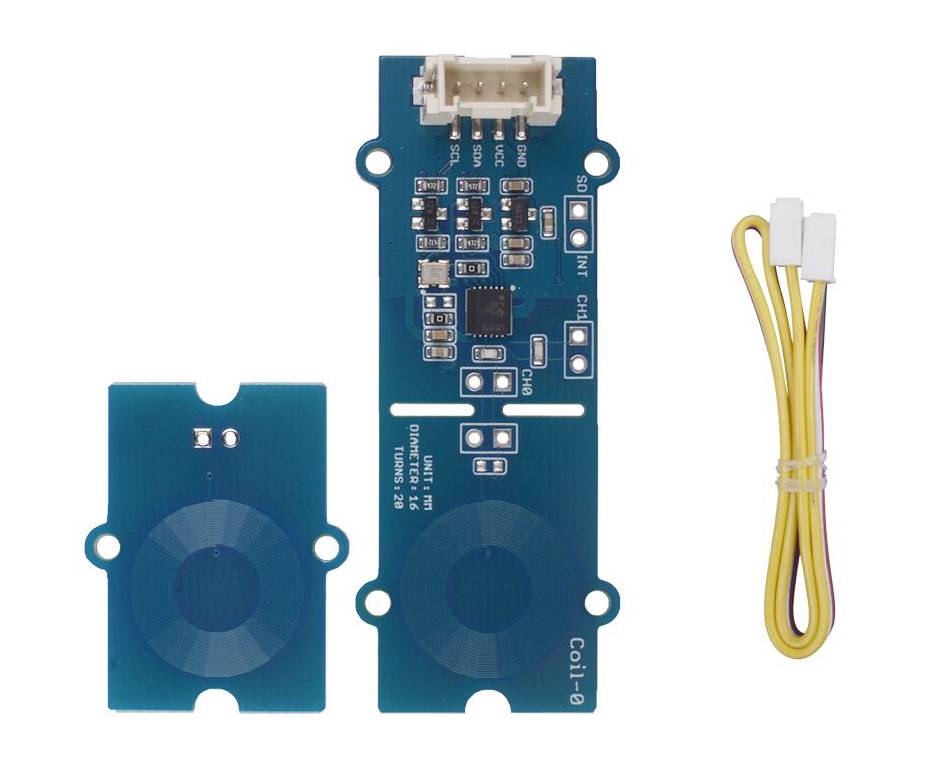

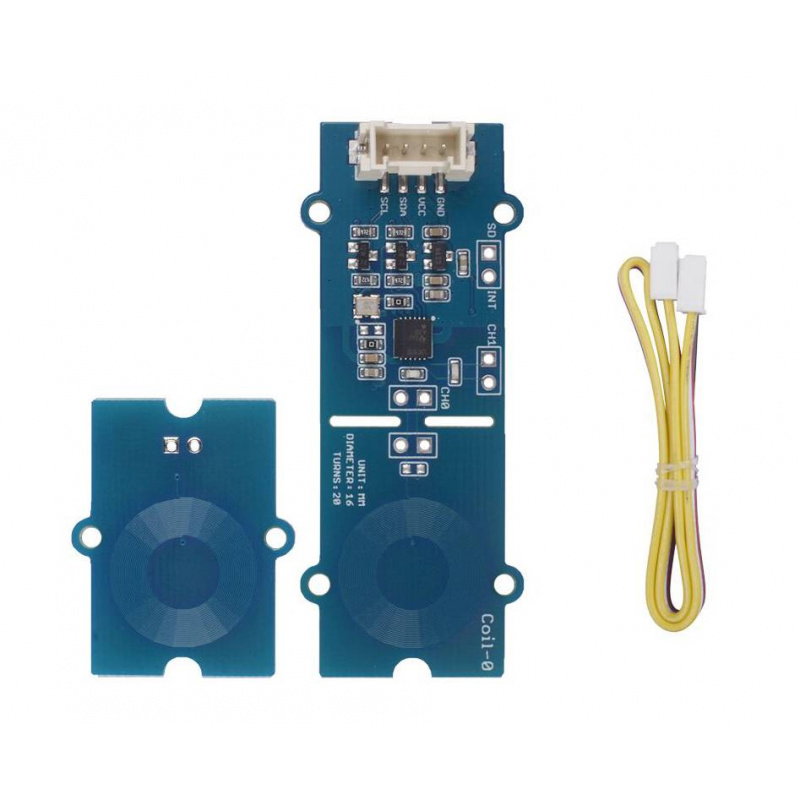

- 1x Grove - 2-Kanal-Induktionssensor LDC1612 - Seeedstudio 101020599
- 1x Runde Induktionsspule
- 1x Grove-Kabel

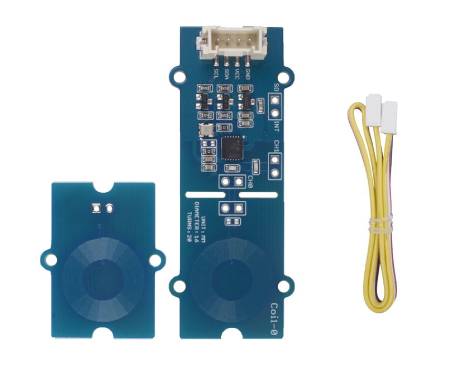

Im Set enthaltene Elemente.
