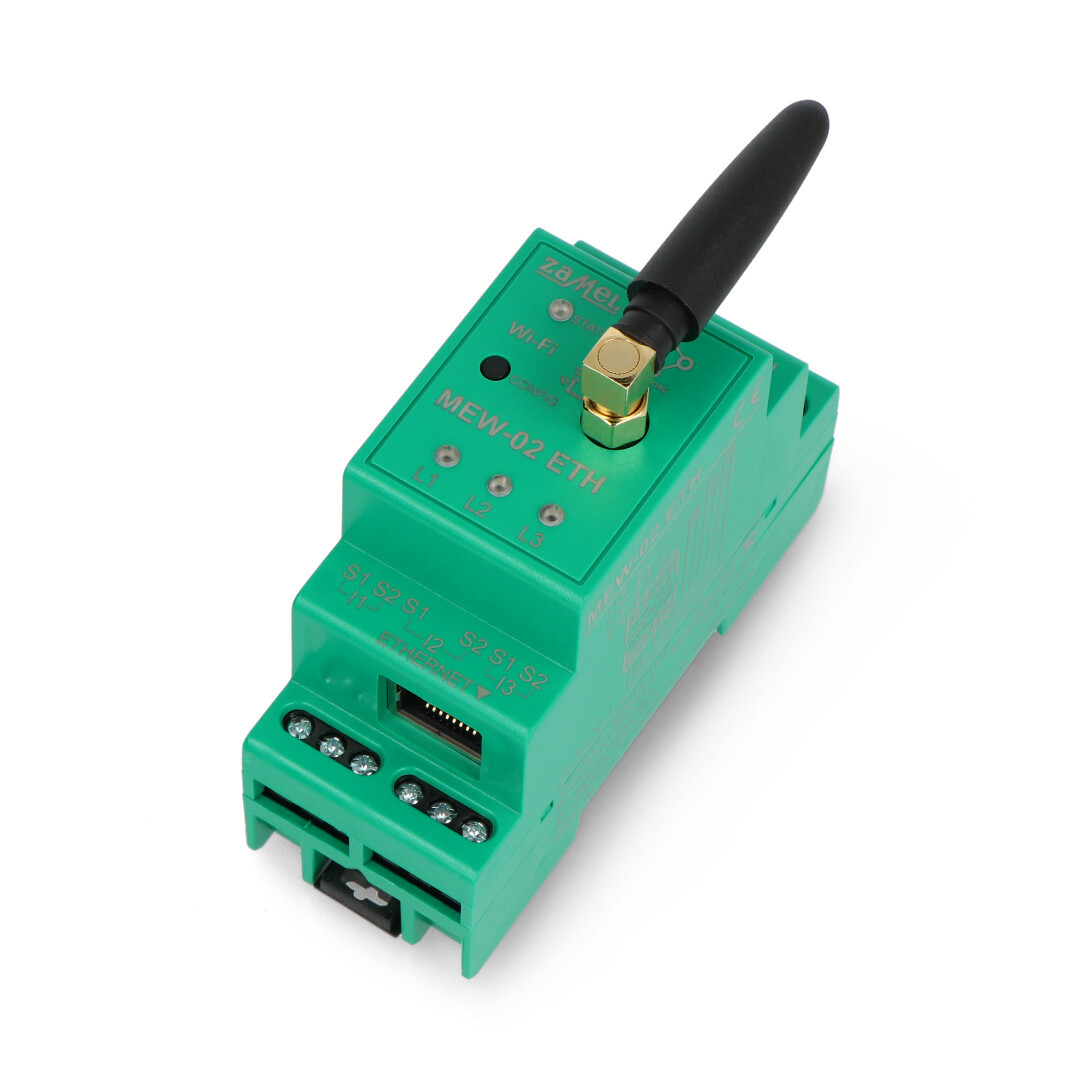

Produktbeschreibung: Zamel Supla MEW-02 ETH - Stromverbrauchsmonitor 3F+N WiFi / Ethernet
Das Zamel Supla MEW-02 ETH Modul ist ein professionelles Stromüberwachungsgerät, das sowohl für private als auch für industrielle Anwendungen entwickelt wurde. Dank der zwei Kommunikationsmodi - WiFi 2,4 GHz und Ethernet - ermöglicht es einen stabilen und flexiblen Zugang zu den Messdaten. Sie können Energieverbrauch und -erzeugung, Strom, Spannung und Leistung auf jeder der drei Phasen in Echtzeit verfolgen. Die fortschrittliche Supla-Anwendung ermöglicht es Ihnen, Ihre Daten bequem zu verwalten, Benachrichtigungen über Anomalien zu erhalten und umfangreiche historische Berichte zu erstellen. Das MEW-02 ETH ist mit einer breiten Palette von Stromwandlern (SC-16 (100A), SC-24 (200A), SC-36 (400A) und SC-2000) kompatibel, um verschiedenen elektrischen Anlagen gerecht zu werden. Das Gerät unterstützt das MQTT-Protokoll und API, was die Integration mit Automatisierungs- und Energiemanagementsystemen erleichtert.
Fortschrittlicher bi-direktionaler Strommonitor.Hauptmerkmale des Zamel MEW-02 ETH Zählers
- Strommessung: bidirektionale Messung des Energieverbrauchs und der Energieerzeugung auf 3 Phasen
- Parameterüberwachung: Strom, Spannung, Wirkleistung auf jeder Phase
- WiFi- und Ethernet-Konnektivität: vielseitige kabelgebundene und kabellose Anschlussmöglichkeiten
- Unterstützung von Stromwandlern: kompatibel mit SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) und SC-2000Stromwandlern
- Einfache Konfiguration: Einstellungen über WiFi oder Ethernet möglich
- Zugriff auf Daten in der Cloud: Analyse und Messhistorie in der Supla App und Supla Cloud
- Systemintegration: Unterstützung von API und MQTT-Protokoll, Export von Messungen in Dateien
- Hohe Genauigkeit: Messklasse 2 (± 2%)
- Robustheitund Montage: IP20, Montage auf TH-35-Schiene, kompakte Abmessungen
Anschlussplan des Energiezählers
Der Anschluss des MEW-02 ETH an die Elektroinstallation muss gemäß dem in der Bedienungsanleitung enthaltenen Schaltplan erfolgen.

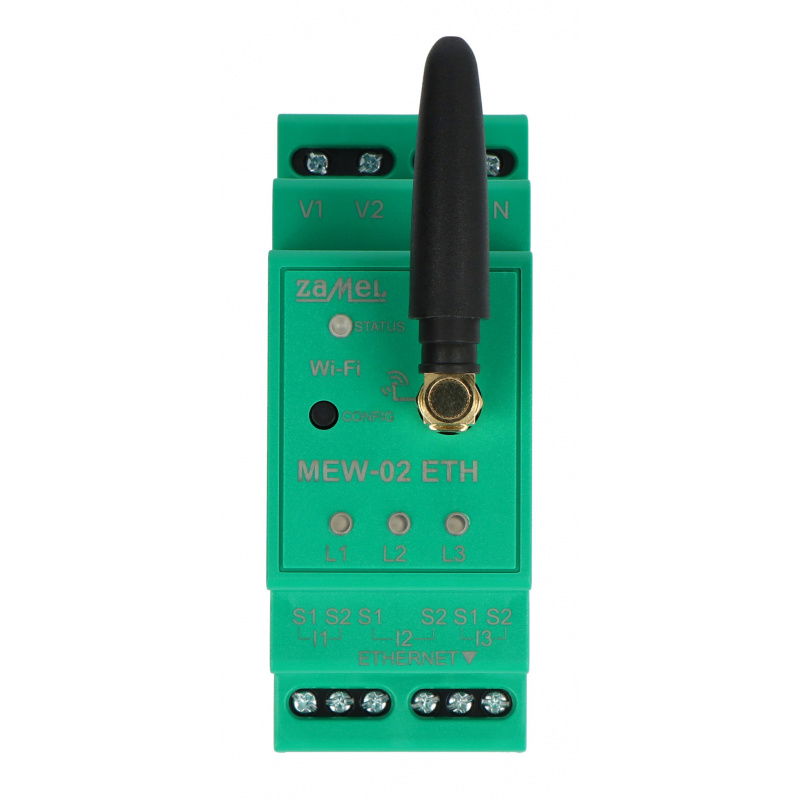

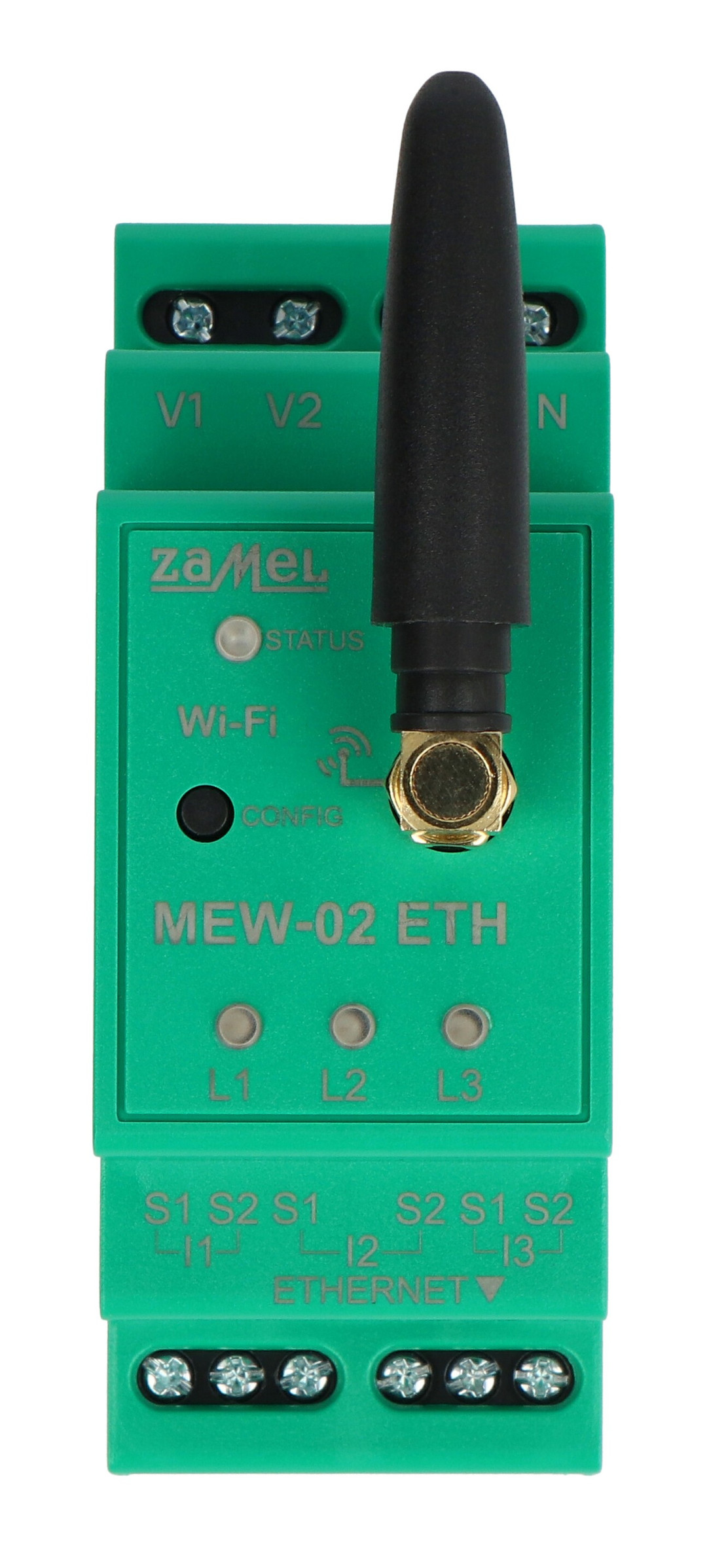

- Spannungsversorgungsklemmen: Die Phasendrähte an die Klemmen V1, V2, V3 und den Neutralleiter an die Klemme N anschließen.
- Stromwandler: Schließen Sie den roten Draht an den Stromeingang S1 und den schwarzen Draht an den Stromeingang S2 des entsprechenden Kanals (I1, I2, I3) an. Außerdem muss die Richtung des Stromflusses mit dem Pfeil auf dem Transformator übereinstimmen.
- Stromversorgung: Sobald die Stromkabel und Transformatoren korrekt angeschlossen sind, schalten Sie die Stromversorgung des Geräts ein und überprüfen Sie, ob die LEDs den korrekten Betrieb jeder Phase anzeigen.
Vergewissern Sie sich, dass alle Anschlüsse gemäß den Anweisungen des Herstellers vorgenommen wurden, um Messfehler zu vermeiden und die Sicherheit der Installation zu gewährleisten.

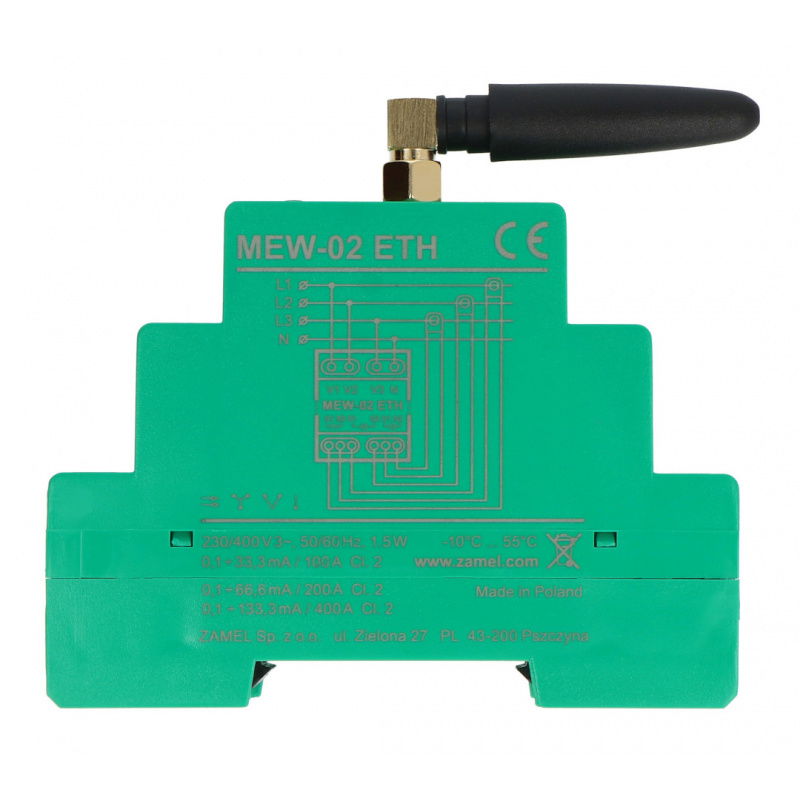

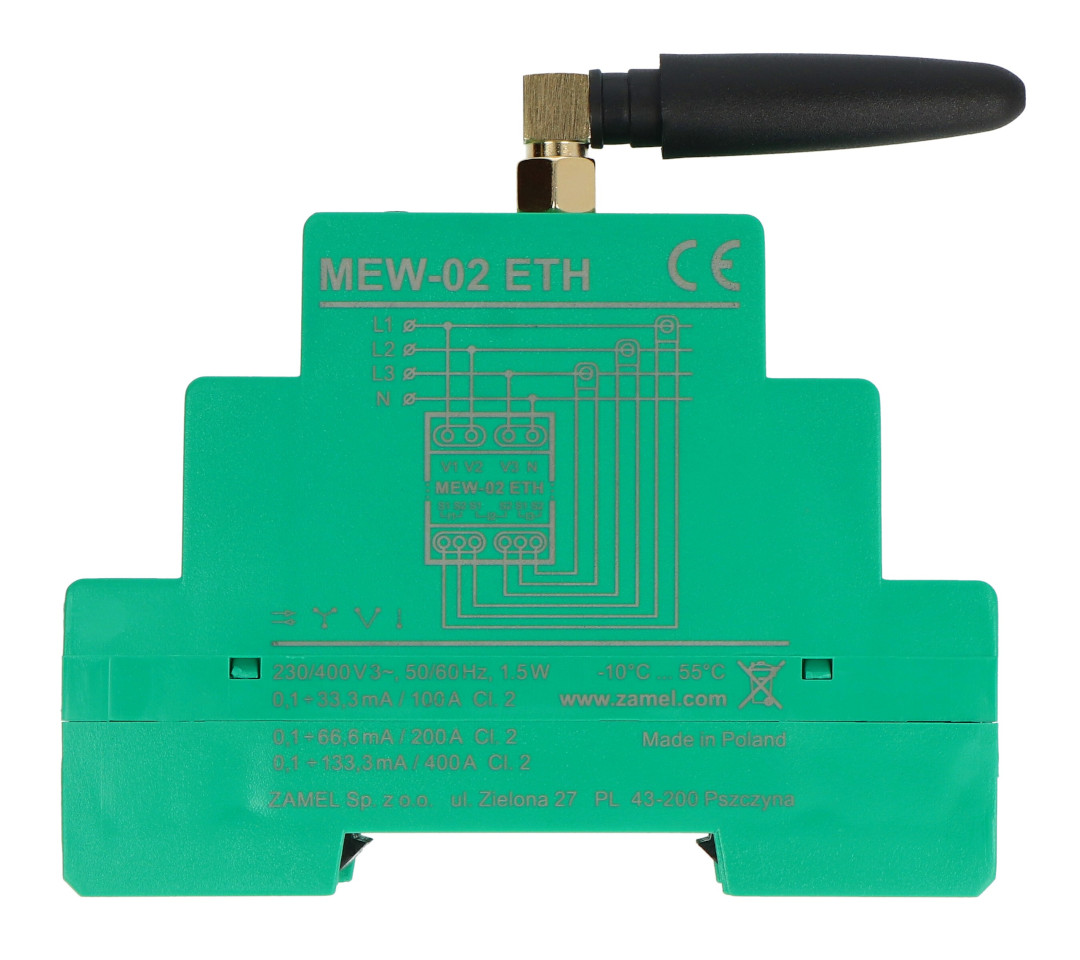

Sie finden einen Schaltplan des Moduls auf dem Gehäuse.
Mit der Supla-App können Sie die Installationsparameter in Echtzeit überwachen.
Praktische Anwendungen
Der ETH-Monitor MEW-02 ist ideal für Haushalte, Büros und Industrieanlagen, in denen eine genaue Überwachung des Energieverbrauchs und der Energieerzeugung (z. B. von Photovoltaikanlagen) erforderlich ist. Dank seiner Fähigkeit, sich in Automatisierungs- und Energiemanagementsysteme zu integrieren, ermöglicht er eine Kostenoptimierung und eine schnelle Reaktion auf Anomalien in der Anlage. Außerdem können Energieeffizienzanalysen durchgeführt und kostensparende Maßnahmen geplant werden.
Die kostenlose Supla-App ist sowohl für Android- als auch für iOS-Geräte verfügbar.
Technische Daten des Zamel MEW-02 ETH Stromzählers
- Nennspannung: 3x 230 V / 400 V AC (50 / 60 Hz)
- Spannungstoleranz: von -20% bis 15%
- Nennleistungsaufnahme: 1,6 W
- Messgenauigkeit: Klasse 2 (± 2%)
- Kommunikation: WiFi 2,4 GHz, Ethernet IEEE 802.3 10 / 100 Mbps
- Sendeleistung: ERP < 20 mW
- Betriebstemperaturbereich: -10°C bis 55°C
- Statusanzeige: LED für jede Phase
- Montage: TH-35 Schiene, 2 Module
- Schutzart: IP20
- Maximaler Kabelquerschnitt: 10 (Leiter bis zu 2,5 mm²)
- Optische Anzeige der Spannungsversorgung: LED für jede Leistungsphase
- Klemmen für die Spannungsversorgung: V1, V2, V3, N
- Stromwandlerklemmen: S1 S2 - I1, S1 S2 - I2, S1 S2 - I3
- Abmessungen: 90 x 35 x 66 mm
- Gewicht: 135 g
Inhalt des Sets
- 1x Energiemonitor MEW-02 ETH
- 1x Benutzerhandbuch

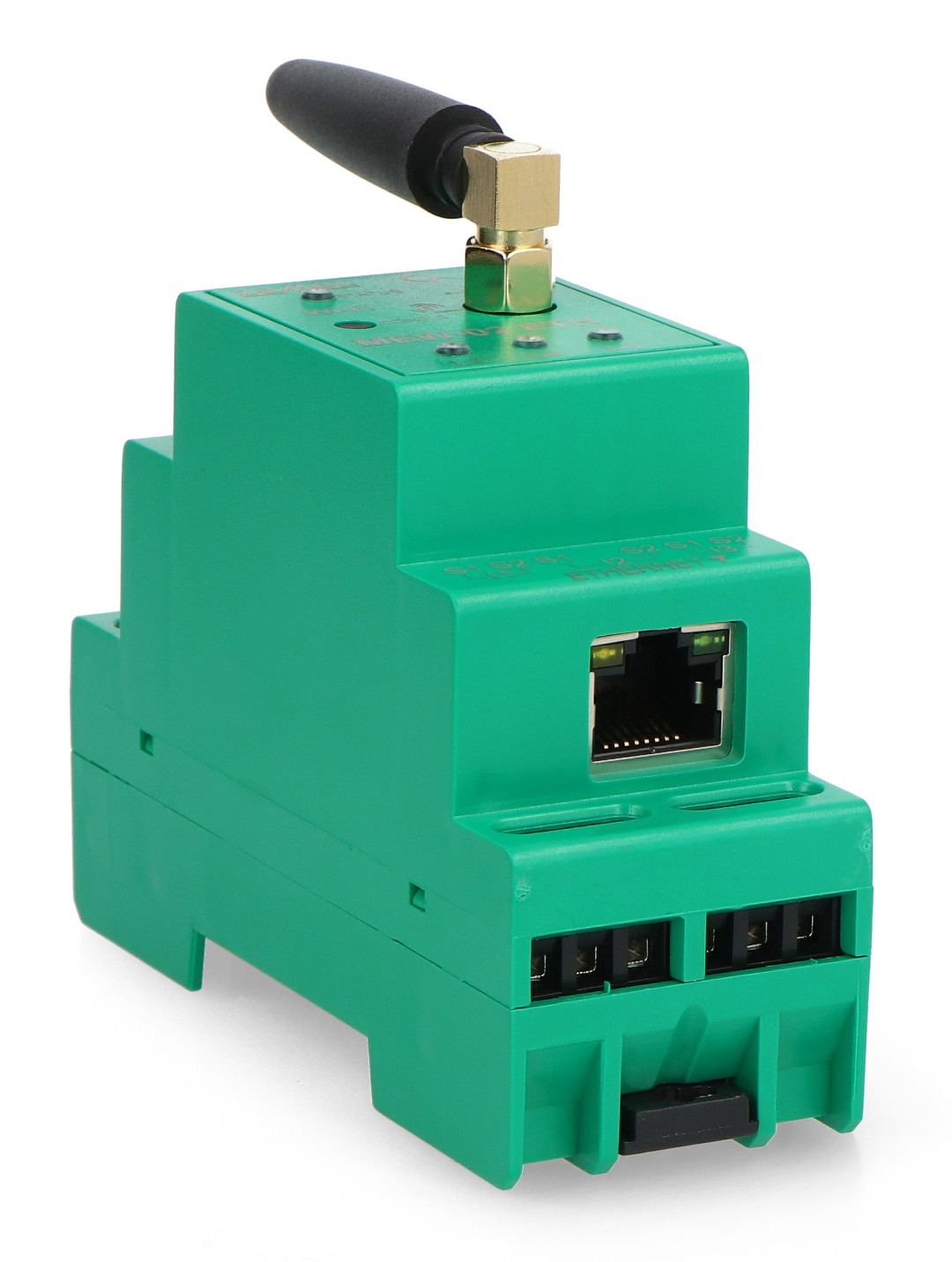

Das Modul kann sowohl in kabelgebundenen als auch in drahtlosen WiFi-Netzwerken verwendet werden.
