Produktbeschreibung: nRF52840-DK – Entwicklungskit – Bluetooth / Thread / ZigBee / NFC – Nordic Semiconductor
Das nRF52840-DK ist ein universelles Entwicklungs-Kit von Nordic Semiconductor , das für die Entwicklung moderner IoT-Geräte, Hausautomationssysteme, Wearables und drahtloser Kommunikationsanwendungen konzipiert wurde. Herzstück des Kits ist der nRF52840 SoC mit einem Arm Cortex-M4F -Kern, der Multiprotokoll-Kommunikation im 2,4-GHz-Band unterstützt. Das Kit unterstützt Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, ANT, IEEE 802.15.4 und NFC und eignet sich somit sowohl für Prototyping als auch für die Erprobung von Produktionslösungen. Das Kit enthält einen SEGGER J-Link OB Debugger, externen QSPI-Speicher, eine 2,4-GHz-PCB-Antenne und einen NFC-Antennenanschluss. Die Kompatibilität mit Arduino Uno Rev3 ermöglicht die komfortable Erweiterung des Funktionsumfangs mithilfe gängiger Shields . Das Kit unterstützt Keil, IAR, GCC und das nRF Connect SDK basierend auf Zephyr RTOS.

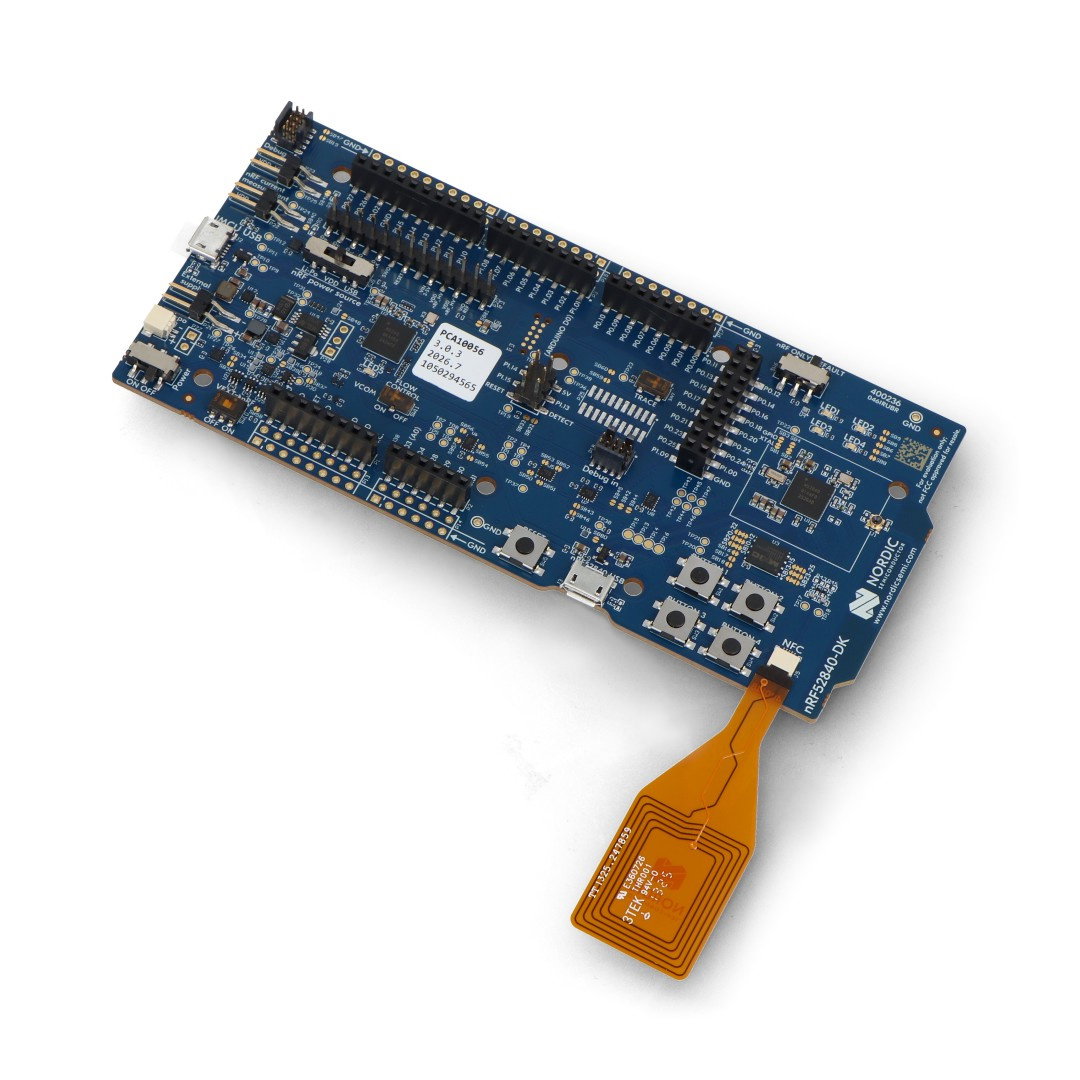

nRF52840-DK - Entwicklungskit - Bluetooth / Thread / ZigBee / NFC - Nordic Semiconductor.

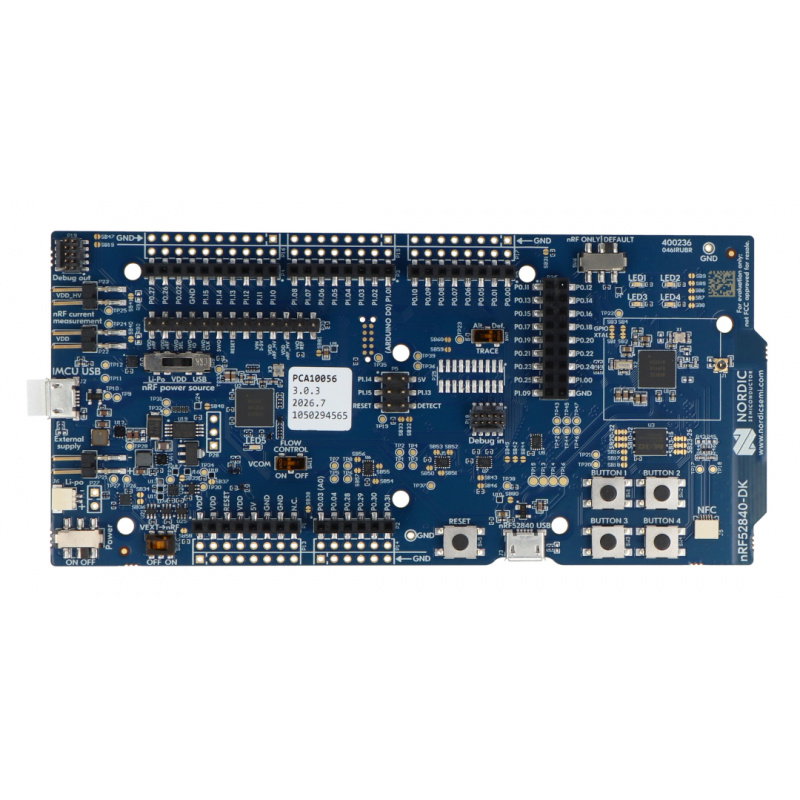

Das Board unterstützt eine breite Palette von Protokollen: Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, 802.15.4, ANT und proprietäre 2,4-GHz-Lösungen.
Hauptmerkmale des nRF52840-DK
- nRF52840 SoC : Multiprotokoll-Arm-Cortex-M4F-Chip mit Bluetooth-5.3-Unterstützung
- Unterstützt mehrere Standards : Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, ANT, NFC und IEEE 802.15.4
- SEGGER J-Link OB Debugger : Ermöglicht die Programmierung und das Debuggen der On-Board-Schaltung und externer Geräte
- Arduino Uno Rev3 Kompatibilität : Ermöglicht die Verwendung gängiger Erweiterungs-Shields
- 48 GPIO-Leitungen : Zugriff auf alle Pins und Schnittstellen über Steckverbinder
- QSPI-externer Speicher : Ermöglicht die Speicherung von Daten, Anwendungsressourcen und Firmware
- 4 Tasten und 4 LEDs : Erleichtern das Testen der Benutzerinteraktionen
- Messung des Stromverbrauchs : Spezielle Pins ermöglichen die Analyse des Energieverbrauchs.
- OTA-DFU-Unterstützung : Ermöglicht Software-Updates über die Funkverbindung.

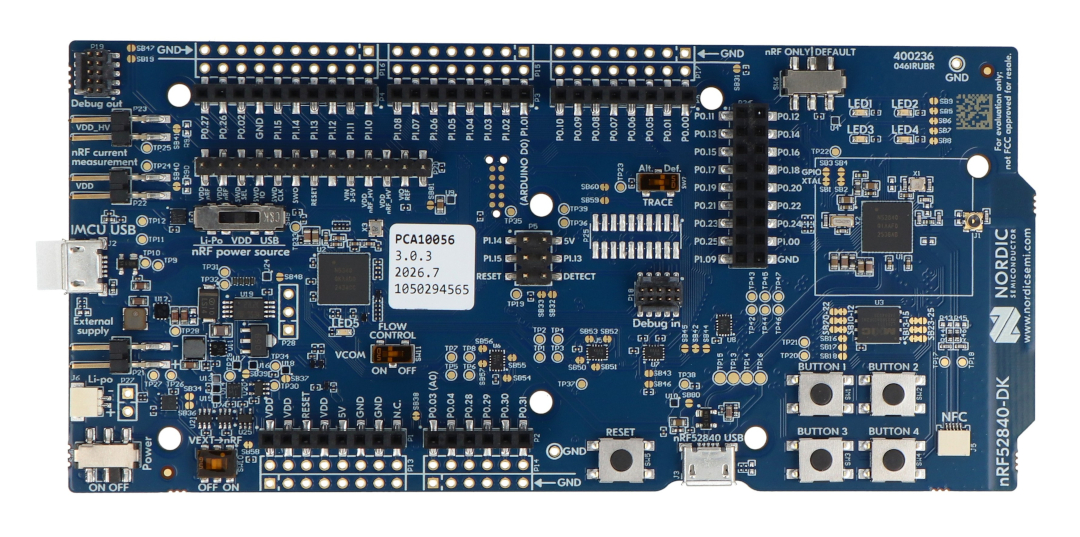

nRF52840-DK Pinbelegung und Kommunikationsschnittstellen
Das nRF52840-DK-Kit bietet Zugriff auf 48 GPIO-Leitungen , die UART, SPI, I2C, PWM, ADC sowie Standard-Digital-Ein- und Ausgänge unterstützen. Alle wichtigen Signale sind mit Kantensteckern und Goldpins verbunden, was den schnellen Anschluss von Sensoren, Erweiterungsmodulen und Prototypenschaltungen ermöglicht. Die Kompatibilität mit dem Arduino Uno Rev3- Format erlaubt die Verwendung zahlreicher fertiger Shields, ohne dass zusätzliche Adapter entwickelt werden müssen. Die Platine ermöglicht die Kommunikation im 2,4-GHz-Band über Bluetooth 5.3, Bluetooth Low Energy, Thread, ZigBee, ANT und IEEE 802.15.4 . Eine integrierte PCB-Antenne ist ebenfalls vorhanden. SWF-HF-Anschluss für Funkmessungen und ein Anschluss für eine externe NFC-Antenne. Dieses Gerät ermöglicht das Testen sowohl klassischer drahtloser Übertragungs- als auch Kopplungs-, Identifikations- und Nahbereichskommunikationsfunktionen.
Dank der Kompatibilität mit dem Arduino Uno Rev3-Standard können problemlos eine Vielzahl externer Module (Shields) an die Platine angeschlossen werden.
Die Stromversorgung kann über USB oder externe Quellen im Bereich von 1,7 V bis 5 V erfolgen.
Programmier- und Entwicklungsumgebungen für das nRF52840-DK
Das nRF52840-DK arbeitet mit dem offiziellen nRF Connect SDK , das auf dem Zephyr RTOS basiert und Zugriff auf Bibliotheken, Beispiele, Treiber und Kommunikationsstacks bietet. Das Kit lässt sich außerdem mit Keil, IAR Embedded Workbench und GCC-Tools programmieren. Dadurch eignet sich das Board ideal sowohl zum Erlernen der Mikrocontroller-Programmierung als auch zur Entwicklung professioneller drahtloser Geräte. Der integrierte SEGGER J-Link OB Programmer ermöglicht Programmierung und Debugging ohne zusätzliche Hardware. Drag-and-Drop-Programmierung über Massenspeichergeräte und UART-Kommunikation über einen virtuellen USB-Seriell-Port werden ebenfalls unterstützt. Die OTA-DFU- Funktion ermöglicht drahtlose Firmware-Updates, was besonders für handelsübliche IoT-Geräte im Feldeinsatz nützlich ist.
Technische Spezifikationen der nRF52840-DK-Platine
- SoC: nRF52840
- Kern: Arm Cortex-M4F
- Unterstützte Standards: Bluetooth 5.3, Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, ANT, ANT+, IEEE 802.15.4, NFC-A
- Betriebsfrequenzband: 2,4 GHz
- Sendeleistung: bis zu 8 dBm
- Anzahl der GPIO-Leitungen: 48
- Schnittstellen: UART, SPI, I2C, PWM, ADC, USB
- Debugger: SEGGER J-Link OB
- Externer Speicher: QSPI-Flash
- Antennen: 2,4-GHz-Leiterplattenantenne, NFC-Antenne
- HF-Anschluss: SWF-HF für Funkmessungen
- Bedienelemente: 4 Tasten, 4 LEDs
- Programmierung: nRF Connect SDK, Keil, IAR, GCC, Drag-and-Drop-MSD
- Stromversorgung: USB, CR2032-Batterie, LiPo-Akku, externe Stromquelle
- Versorgungsspannungsbereich: 1,7 V bis 5,5 V
- Kompatibilität: Arduino Uno Rev3
- Möglichkeit zur Messung des aktuellen Verbrauchs: ja
Inhalt des Bausatzes
- nRF52840-DK Entwicklungskit
- NFC-Antenne

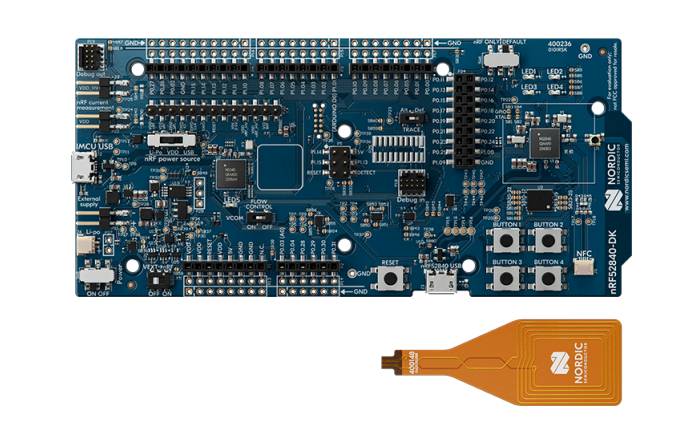

Im Set enthaltene Elemente.
