Produktbeschreibung: Cytron SmartDriveDuo MDDS30 – Zweikanal-Gleichstrommotorsteuerung – 7 V – 35 V / 30 A
Dieser Zweikanal-Gleichstrommotor-Controller von Cytron verfügt über eine SmartDrive-Funktion mit Unterstützung für vier verschiedene Kommunikationsschnittstellen: UART, PWM, RC und Analogausgang . Dadurch eignet er sich ideal für den Bau von Robotern mit Fernsteuerung . Der Controller unterstützt Motoren mit Spannungen von 7 V bis 35 V und einem Strom von 30 A pro Kanal (bis zu 80 A Spitzenstrom). Die Platine misst 101 x 96 x 42 mm.
MDDS30 Zweikanal-Motorsteuerung.
Unterstützung für Zweikanal-Motorsteuerungen – Cytron SmartDriveDuo MDDS30

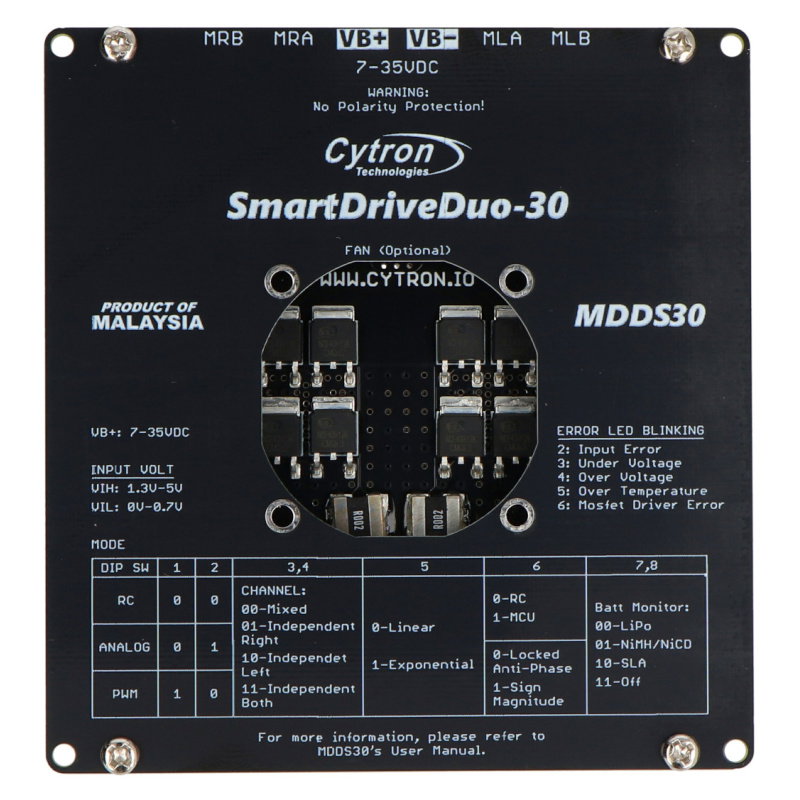

Der Motorcontroller MDDS30 ist mit der SmartDriveDuo-Funktion ausgestattet, die die Kommunikation mit dem Controller über vier verschiedene Schnittstellen ermöglicht: UART, PWM, RC (Funksteuerung) und Analogausgang . Die Schnittstellenauswahl erfolgt über einen DIP- Schalter auf der Platine. Detaillierte Informationen zur Schnittstellenauswahl finden Sie im Benutzerhandbuch. Der Hersteller hat Videos erstellt, die die Steuerung des MDDS30-Moduls über die verschiedenen Schnittstellen demonstrieren.
Steuerung über PWM-Signal.
Steuerung über analoges Signal.
Funksignalsteuerung (RC).
Arduino- kompatibles Produkt Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch . |
Sicherheitsmerkmale des Zweikanal-Controllers SmartDriveDuo MDDS30
Das Modul verfügt über einen Überstromschutz , der die Steuerung vor Beschädigung schützt, falls der Motor blockiert oder ein überdimensionierter Motor angeschlossen wird. Versucht der Motor, mehr Strom zu ziehen, begrenzt die Steuerung diesen auf den Maximalwert. Die Steuerung ist außerdem mit einem Übertemperaturschutz ausgestattet. Steigt die Temperatur der Platine, wird die Strombegrenzung reduziert. Zusätzlich verfügt die Steuerung über einen Unter- und Überspannungsschalter , der den Ausgang der Steuerung deaktiviert, sobald die Ausgangsspannung unter den unteren oder über den oberen Schwellenwert fällt.
| Aufmerksamkeit! Der Controller verfügt über keinen Verpolungsschutz; daher ist besondere Vorsicht beim Anschluss der Stromversorgung des Moduls geboten. |
Spezifikationen des Zweikanal-Motorcontrollers - Cytron SmartDriveDuo MDDS30 - 7V - 35V / 30A
- Versorgungsspannung: 7 bis 35 V
- Maximaler Dauerstrom: 30 A
- Maximaler Momentanstrom: 80 A
- Anzahl der Kanäle: 2
- Sicherheit:
- Überstrom
- Unterspannung
- Temperatur
- Abmessungen: 101 x 96 x 42 mm
- Gewicht: 250 g

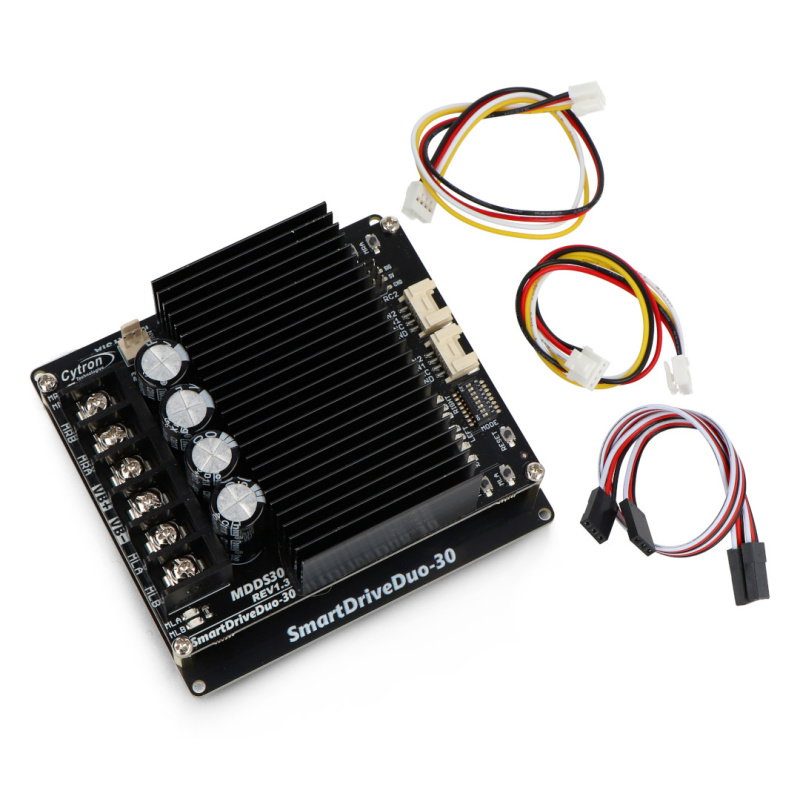

Inhalt des Sets:
1 x Cytron SmartDriveDuo MDDS30 - Zweikanal-Gleichstrommotorsteuerung - 7V-35V/30A
2 x Grove - 4-poliges/20 cm Kabel mit Verriegelung
2 x 3-poliges Kabel 2561
