Produktbeschreibung: nRF5340-DK – Entwicklungskit – Bluetooth / Thread / ZigBee / Matter / NFC – Nordic Semiconductor
Das nRF5340-DK ist das professionelle Entwicklungs-Kit von Nordic Semiconductor für die Prototypentwicklung von IoT-Geräten, Automatisierungssystemen, Wearables und industriellen Anwendungen. Herzstück des Boards ist der nRF5340 SoC , der einen leistungsstarken 128-MHz-Arm-Cortex-M33-Anwendungsprozessor mit einem stromsparenden 64-MHz-Arm-Cortex-M33-Netzwerkprozessor kombiniert. Die Plattform unterstützt zahlreiche drahtlose Kommunikationsstandards, darunter Bluetooth 5.4, Bluetooth LE, LE Audio, Thread, ZigBee, Matter, NFC, ANT und 802.15.4 . Das Kit enthält einen integrierten SEGGER J-Link OB Programmer und Debugger, vier programmierbare Tasten, vier LEDs, einen LiPo- Anschluss, einen CR2032-Batteriehalter und Pins zur Strommessung. Dank der Kompatibilität mit Arduino Uno Rev3 lässt sich der Funktionsumfang des Boards einfach mit zusätzlichen Shields und Modulen erweitern. Das nRF5340-DK arbeitet mit dem nRF Connect SDK zusammen, das das Zephyr RTOS, Treiber, Beispiele und Protokollstapel integriert.

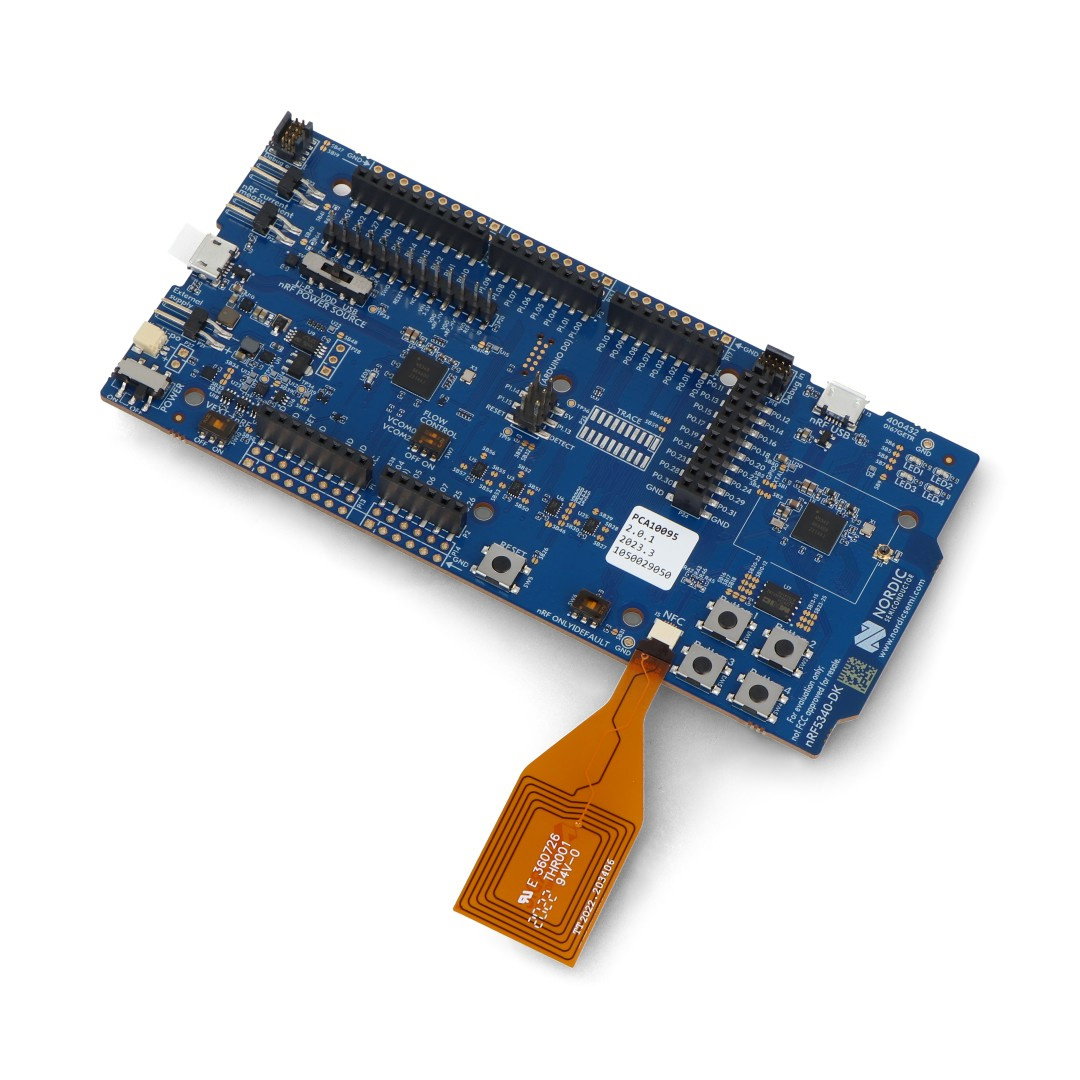

nRF5340-DK - Entwicklungskit - Bluetooth / Thread / ZigBee / Matter / NFC - Nordic Semiconductor.

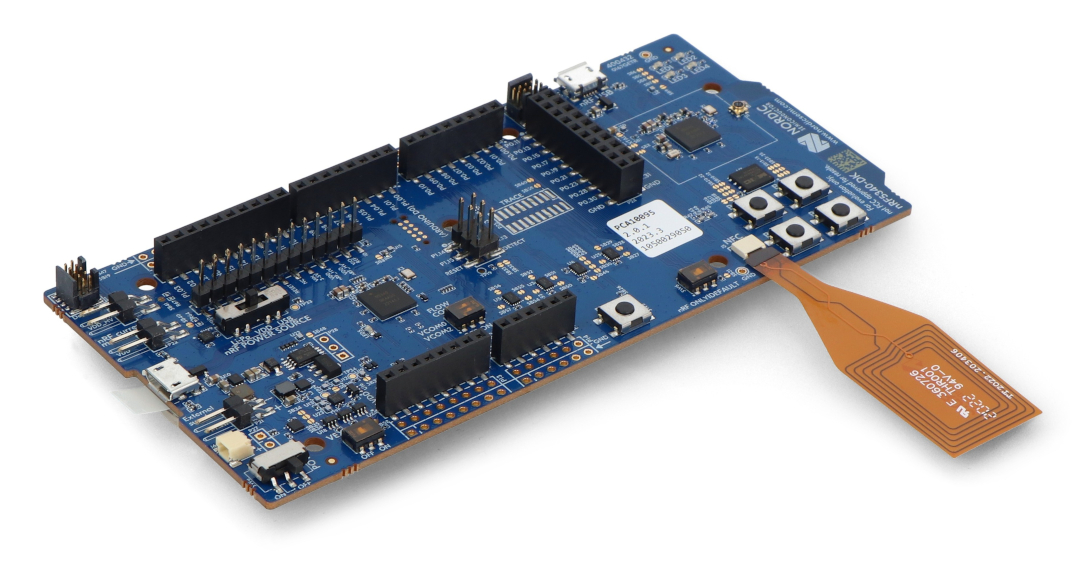

Die physikalische Kompatibilität mit dem Arduino Uno Rev3-Standard ermöglicht den einfachen Anschluss einer breiten Palette externer Shields.
Hauptmerkmale des nRF5340-DK-Boards
- Dual-Core nRF5340 SoC : Ausgestattet mit einem 128 MHz Arm Cortex-M33 Anwendungsprozessor und einem 64 MHz Arm Cortex-M33 Netzwerkprozessor
- Unterstützung mehrerer Protokolle : Unterstützt Bluetooth 5.4, Bluetooth LE, Bluetooth Mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4 und 2,4-GHz-Protokolle
- Erweiterte Sicherheit : Nutzt Arm TrustZone, Arm CryptoCell-312, Root-of-Trust und sichere Schlüsselspeicherung.
- Integrierter SEGGER J-Link OB : ermöglicht die Programmierung und das Debugging des nRF5340 und externer Zielsysteme.
- Kompatibilität mit Arduino Uno Rev3 : ermöglicht den schnellen Anschluss gängiger Shields und Erweiterungsmodule
- Umfangreiche Schnittstellen : bietet GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI und ADC.
- Flexible Stromversorgung : Unterstützt Stromversorgung über USB, externe Quelle, Li-Po-Akku oder CR2032-Batterie
- Energieverbrauchsmessung : Verfügt über spezielle Pins zur Analyse des Stromverbrauchs, z. B. mit dem Power Profiler Kit II.
- Benutzerelemente : Umfasst vier programmierbare Tasten und vier programmierbare LEDs
- 2,4-GHz-Antenne und NFC : Ermöglicht das Testen der Funkkommunikation und der NFC-A-Tag-Funktionen

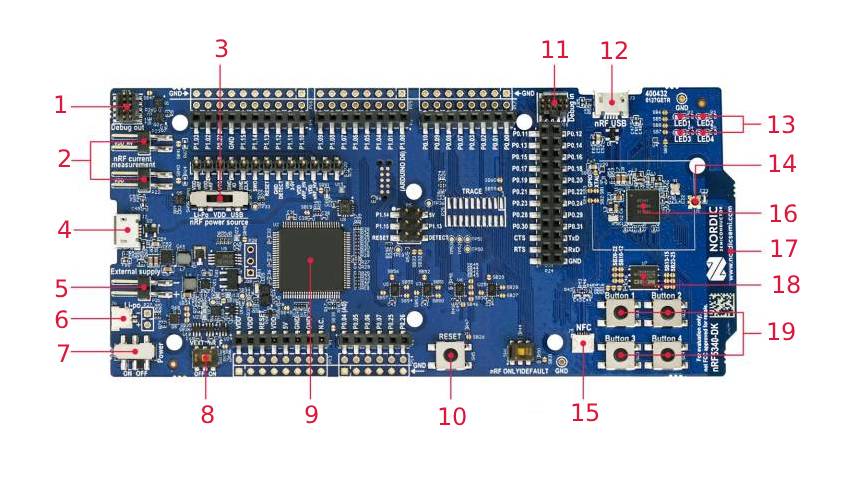

Komponenten des Nordic nRF5340-DK Entwicklungsboards
- Debug-Ausgabe
- Strommessanschlüsse
- Netzschalter
- USB-Anschluss des SEGGER J-Link Programmers
- Externe Stromquelle
- 3,7-V-Li-Pol-Akkuanschluss
- Netzschalter
- Direkter Netzschalter
- SEGGER J-Link OB-Programmierer/Debugger
- Reset-Taste
- Debuggen in
- USB nRF-Anschluss
- Programmierbare LEDs (1-4)
- RF SWF-Anschluss
- NFC-Antennenanschluss
- nRF5340 SoC
- 2,4-GHz-Leiterplattenantenne
- Externer Speicher
- Programmierbare Tasten (1-4)
Auf dem Board befindliche Elemente.

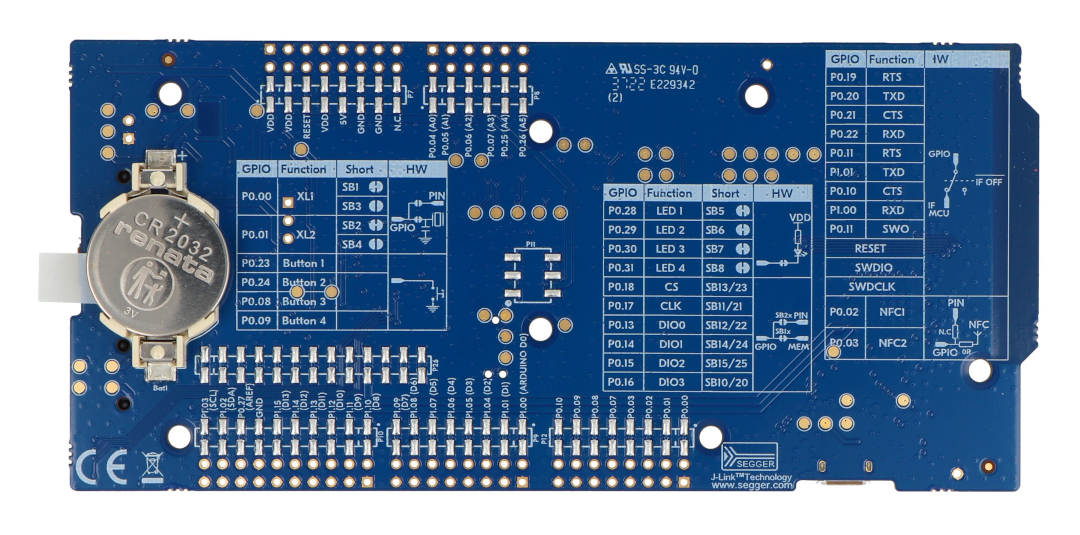

Das Set kann in einem breiten Spannungsbereich (von 1,7 V bis 5 V) betrieben werden.
Praktische Anwendungen des nRF5340-DK-Kits
Das nRF5340-DK-Kit eignet sich ideal für die Entwicklung von IoT-Geräten, Smart-Home -Systemen und industriellen Anwendungen, die eine stabile und energieeffiziente drahtlose Kommunikation erfordern. Die Unterstützung von Matter, Thread und ZigBee ermöglicht die Entwicklung von Geräten, die mit gängigen Hausautomatisierungssystemen kompatibel sind. Bluetooth LE, LE Audio und standortbezogene Funktionen ermöglichen die Entwicklung fortschrittlicher Audio-Zubehörteile, Sensoren, Beacons und Systeme zur Anlagenverfolgung. Die Plattform eignet sich auch für die Entwicklung von tragbarer Elektronik, medizinischen Geräten, professionellen Beleuchtungssystemen und energieeffizienten Messknoten. Ein integrierter Debugger , programmierbare Benutzerelemente und Messpins beschleunigen das Testen und Optimieren fertiger Projekte. Das nRF Connect SDK bietet eine vollständige Entwicklungsumgebung für eingebettete Anwendungen auf Basis des Zephyr RTOS .
Technische Spezifikationen der nRF5340-DK-Platine
- Unterstützter Chip: nRF5340 SoC
- Anwendungsprozessor: Arm Cortex-M33 128 MHz mit FPU und DSP
- Anwendungsspeicher: 1 MB Flash, 512 kB RAM
- Netzwerkprozessor: Arm Cortex-M33 64 MHz
- Netzwerkprozessorspeicher: 256 KB Flash, 64 KB RAM
- Drahtlosprotokolle: Bluetooth 5.4, Bluetooth LE, Bluetooth Mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4, proprietäres 2,4-GHz-Protokoll
- Betriebsfrequenz: 2,4 GHz
- Bluetooth-Funktionen: LE-Audio, Peilung, 2 Mbit/s, Werbeerweiterungen, große Reichweite
- Schnittstellen: GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI
- ADC: 12 Bit, 200 kS/s
- Sicherheit: Arm TrustZone, Arm CryptoCell-312, sichere Schlüsselspeicherung
- Programmierer/Debugger: SEGGER J-Link OB
- Antennen: 2,4-GHz-Leiterplattenantenne, NFC-Antenne
- Programmierbare Elemente: 4 Tasten, 4 LEDs
- Stromversorgung: 1,7 V bis 5 V
- Stromversorgung: USB, externes Netzteil, Li-Po-Akku, CR2032-Batterie
- Betriebstemperatur: bis zu 105 °C
- Kompatibilität: Arduino Uno Rev3
- Software: nRF Connect SDK, Zephyr RTOS
Inhalt des Bausatzes
- nRF5340-DK Entwicklungskit
- NFC-Antenne

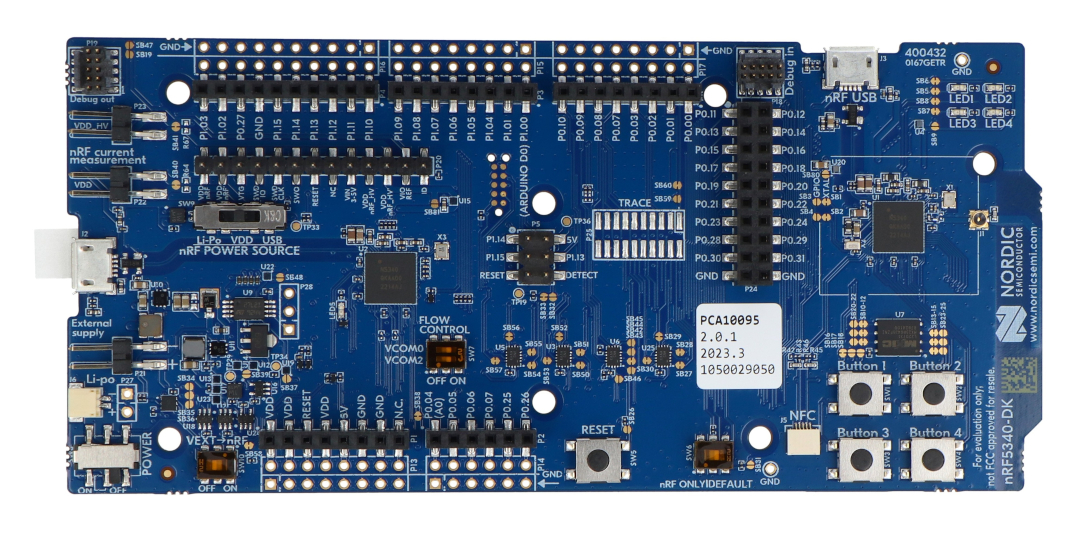

Die Platine verfügt über 4 programmierbare Tasten und 4 LEDs zum schnellen Testen der Ein-/Ausgabefunktionen.
