Produktbeschreibung: nRF52-DK – Entwicklungskit – Bluetooth / NFC / ANT – Nordic Semiconductor
Das nRF52-DK ist eine professionelle Prototyping-Plattform für die schnelle Entwicklung energieeffizienter IoT-Geräte, drahtloser Sensoren, Beacons und Bluetooth-LE-Systeme. Das Kit unterstützt Bluetooth 5, Bluetooth Mesh, ANT und proprietäre 2,4-GHz-Kommunikation und eignet sich daher sowohl für Consumer- als auch für Industrieprojekte. Die Platine ist mit dem nRF52832 Arm Cortex M4F Chip ausgestattet, der DSP-Befehle und Gleitkommaoperationen unterstützt. Die Kompatibilität mit Arduino Uno Rev3 ermöglicht die einfache Integration gängiger Erweiterungs- Shields . Der integrierte SEGGER J-Link Debugger erlaubt das Programmieren und Debuggen sowohl des eingebetteten SoC als auch externer Module.

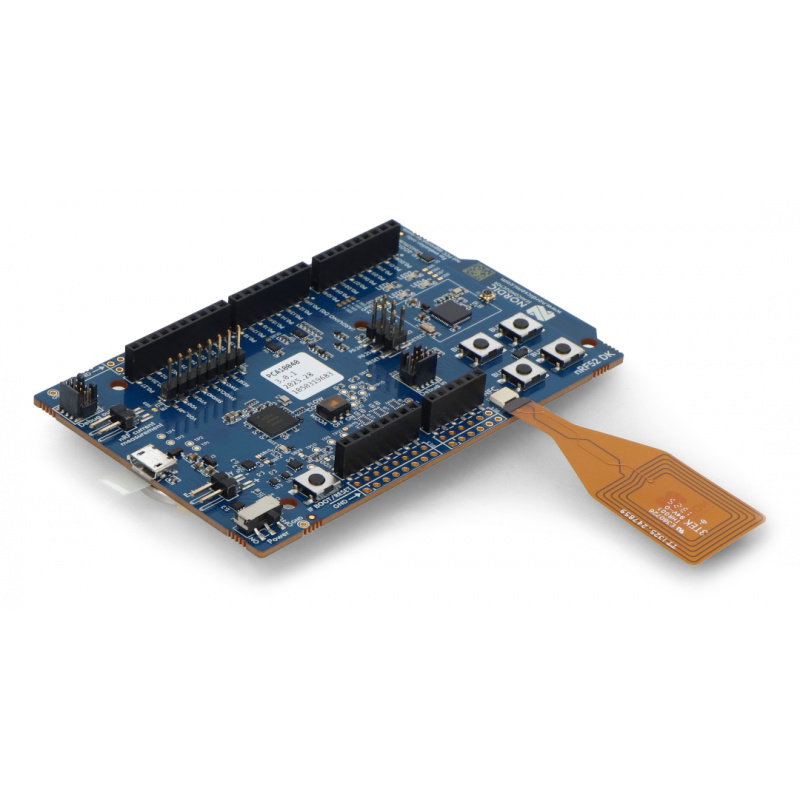

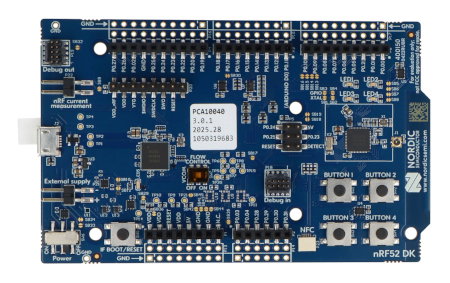

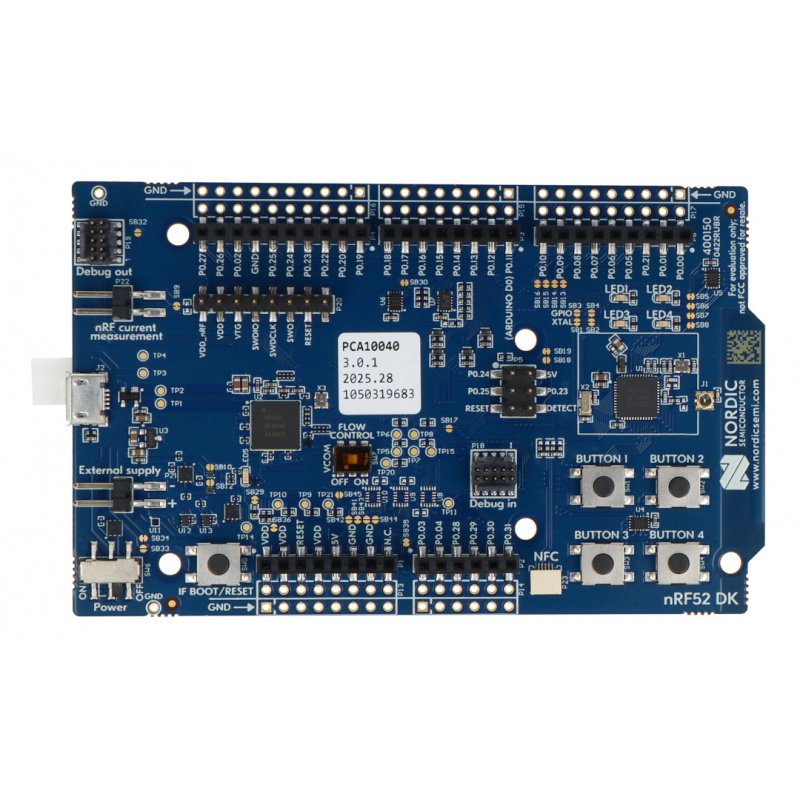

nRF52-DK - Entwicklungskit - Bluetooth / NFC / ANT - Nordic Semiconductor.

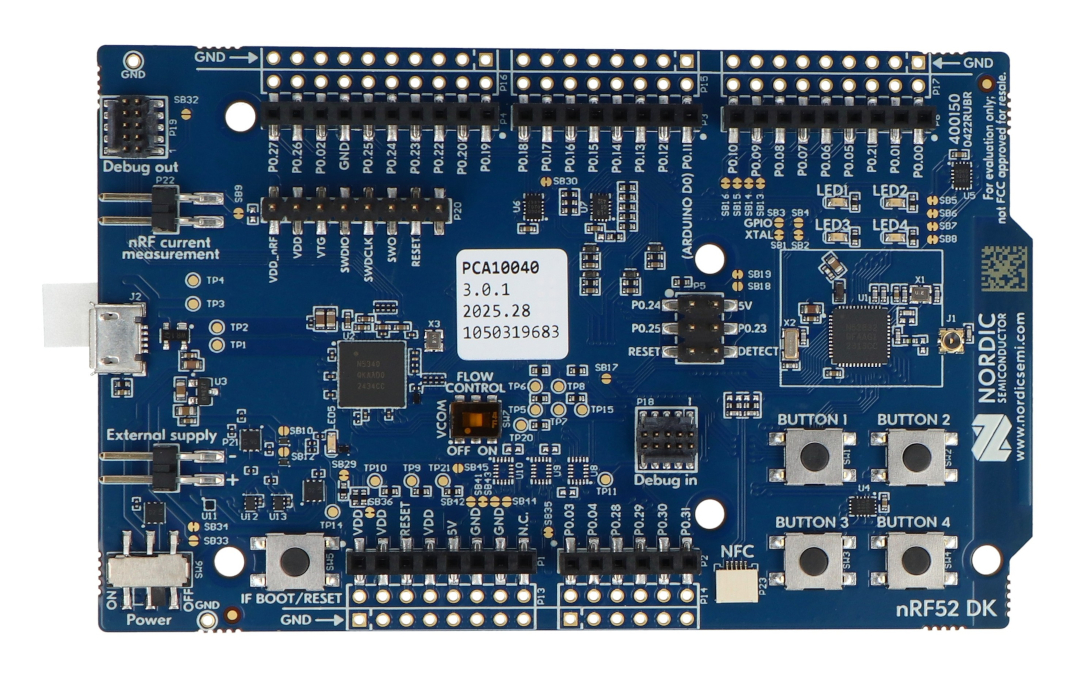

Entwicklungsboard basierend auf dem nRF52832-Chip.
Hauptmerkmale des nRF52-DK
- Unterstützt nRF52832 und nRF52810 : Energieeffiziente Plattform zur Entwicklung drahtloser Anwendungen
- Bluetooth 5 : Unterstützung für Bluetooth LE, Bluetooth Mesh, 2-Mbit/s-Übertragung, Advertising Extensions und CSA #2
- ANT- und 2,4-GHz-Konnektivität : die Möglichkeit zur Entwicklung von Sport-, Mess- und proprietären Kommunikationsanwendungen
- NFC-A-Tag : Die mitgelieferte NFC-Antenne ermöglicht ein schnelles und einfaches Aktivieren der NFC-Funktion.
- SEGGER J-Link OB : Integrierter Debugger und Programmierer ohne Notwendigkeit zusätzlicher Hardware
- Arduino Uno Rev3 : Mechanische Kompatibilität mit gängigen Erweiterungs-Shields
- 4 LEDs und 4 Tasten : Komfortables Testen der Benutzeroberfläche und der Programmlogik
- Batterie- und USB-Stromversorgung : Betrieb über USB, CR2032-Batterie oder externe Stromquelle
nRF52-DK Pins und Kommunikationsschnittstellen
Das nRF52-DK-Board bietet alle GPIO-Leitungen und SoC-Schnittstellen über Goldpin- und Kantensteckverbinder. UART-, SPI-, I2C-, PWM-, ADC- und GPIO- Schnittstellen ermöglichen den Anschluss von Sensoren, Displays, Aktoren und zusätzlichen Erweiterungsplatinen. Die Kompatibilität mit dem Arduino Uno Rev3-Standard erlaubt die schnelle Verwendung kompatibler Shields ohne die Entwicklung zusätzlicher Adapter. Das Kit enthält eine integrierte 2,4-GHz-PCB-Antenne, einen SWF-Anschluss für HF-Messungen und einen Anschluss für eine NFC- Antenne . Pins zur Stromverbrauchsmessung sind ebenfalls vorhanden, was bei der Entwicklung batteriebetriebener Geräte unerlässlich ist. Dadurch kann das nRF52-DK nicht nur Software entwickeln, sondern auch die Leistungs- und HF-Parameter des fertigen Prototyps umfassend analysieren.

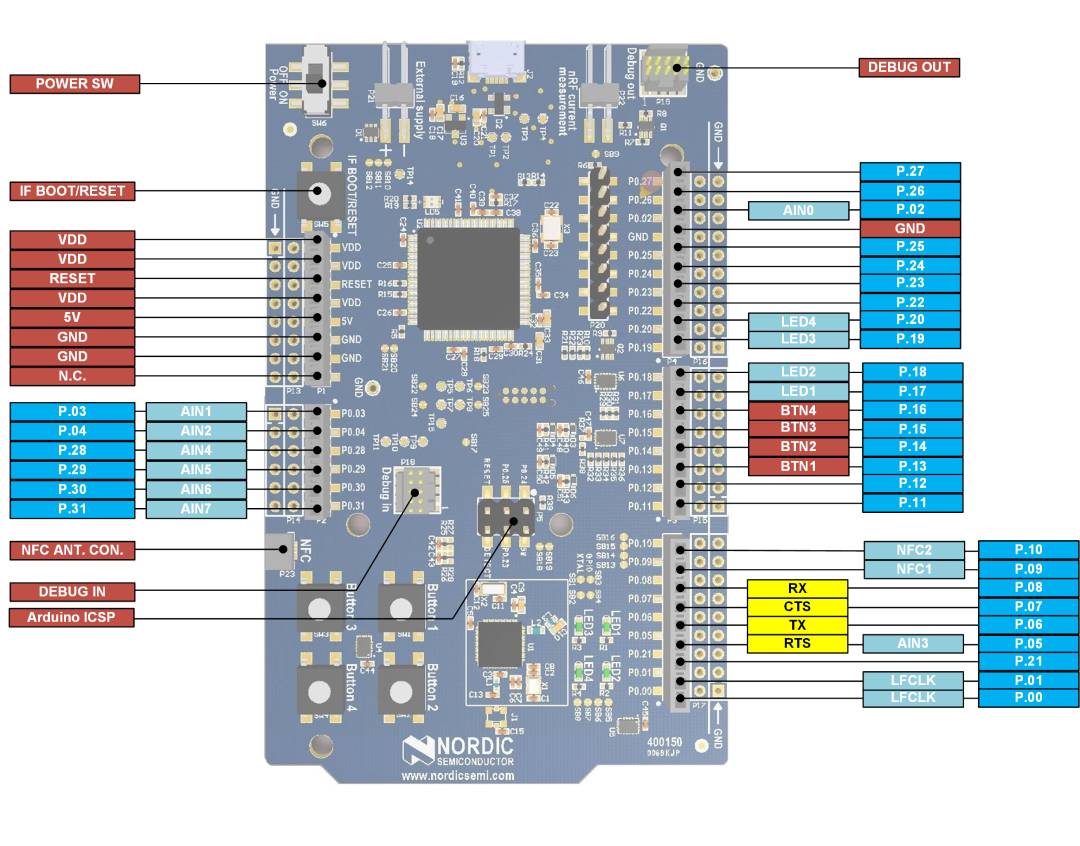

Pinbelegungsdiagramm.
Das Modul verfügt über einen Anschluss, der mit Arduino-Shields kompatibel ist.
Programmier- und Entwicklungsumgebung für nRF52-DK
Das nRF52-DK unterstützt das umfangreiche Entwicklungs-Ökosystem von Nordic Semiconductor. Die Programmierung erfolgt mit SEGGER Embedded Studio, Keil, IAR und GCC . Die Plattform ist kompatibel mit dem nRF5 SDK, dem nRF Connect SDK und dem Zephyr RTOS und ermöglicht so die Entwicklung sowohl einfacher Bluetooth-LE-Anwendungen als auch komplexer Echtzeitsysteme. Der integrierte SEGGER J-Link OB Programmer/Debugger ermöglicht komfortable Firmware-Uploads und Anwendungs-Debugging ohne externe Hardware. Die SoftDevice-Architektur trennt die Benutzeranwendung von den Bluetooth- und ANT-Kommunikationsstacks und vereinfacht so die Softwareentwicklung und Stack-Updates, ohne den Anwendungscode zu beeinträchtigen.
Technische Spezifikationen der Platine
- Hersteller: Nordic Semiconductor
- Modell: nRF52-DK
- Unterstützte SoCs: nRF52832, nRF52810, nRF52805
- Kern: Arm Cortex M4F
- Drahtlose Technologien: Bluetooth Low Energy, Bluetooth Mesh, ANT, NFC, 2,4 GHz
- Bluetooth 5-Unterstützung: 2 Mbit/s, Werbeerweiterungen, CSA #2
- Schnittstellen: GPIO, UART, SPI, I2C, PWM, ADC
- Programmierer/Debugger: SEGGER J-Link OB
- 2,4-GHz-Antenne: Integrierte Leiterplattenantenne
- NFC: Anschluss für NFC-Antenne, NFC-Antenne im Lieferumfang enthalten
- HF-Anschluss: SWF für Funkmessungen
- Benutzerelemente: 4 programmierbare LEDs, 4 programmierbare Tasten
- Stromversorgung: USB, CR2032-Batterie oder externe Stromquelle
- Versorgungsspannung: 1,7 V bis 3,6 V
- Mechanische Kompatibilität: Arduino Uno Rev3
- Unterstützte Umgebungen: SEGGER Embedded Studio, Keil, IAR, GCC, Zephyr RTOS
- Abmessungen: kompatibel mit Arduino Uno Rev3 Format
- Gewicht: Keine Herstellerangaben
Inhalt des Sets
- nRF52-DK Entwicklungsboard
- NFC-Antenne

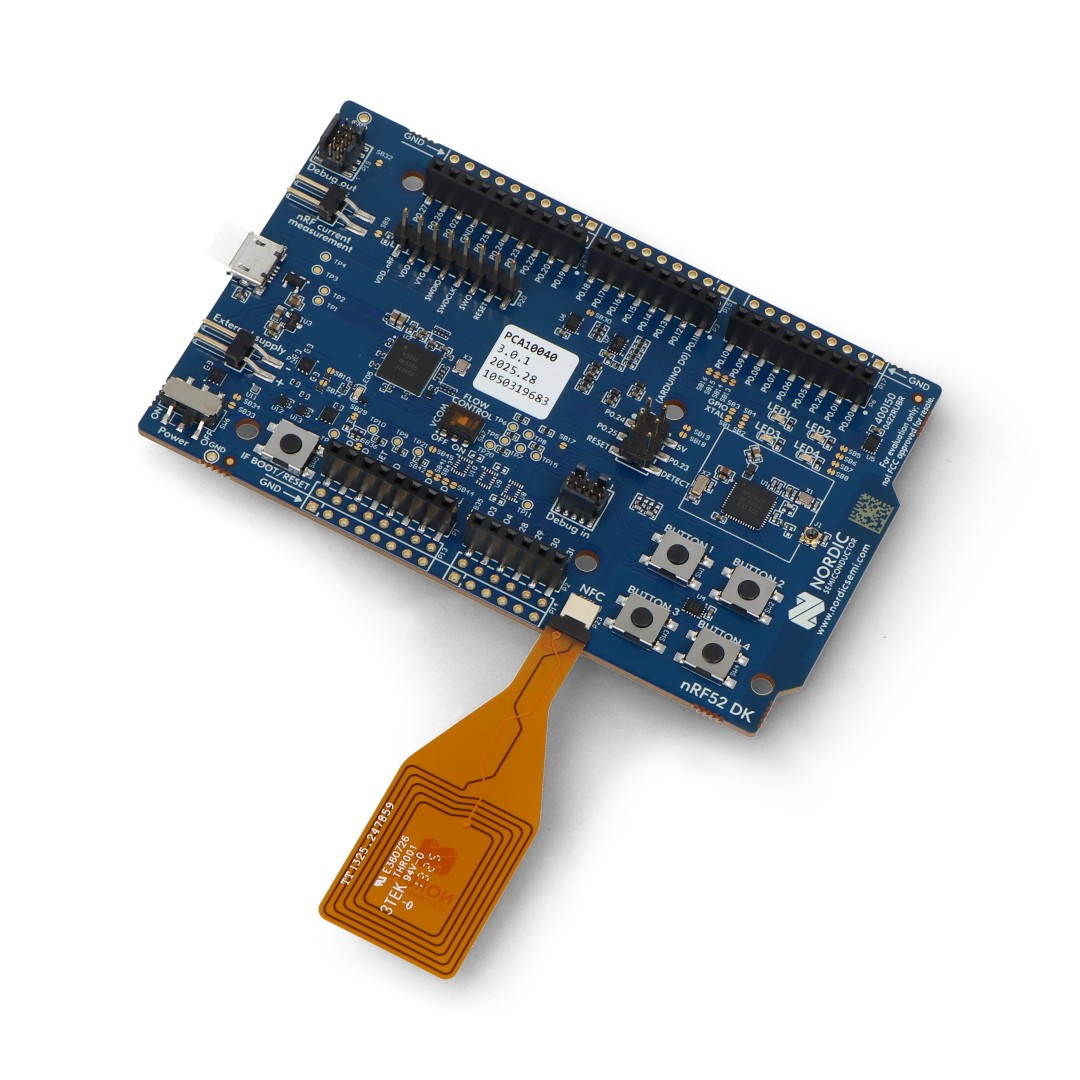

Zum Set gehört eine NFC-Antenne.
