Produktbeschreibung: Bodenfeuchtesensor - I2C Qwiic - SparkFun SEN-24409
Der SparkFun Bodenfeuchtigkeitssensor mit Qwiic I2C-Schnittstelle ist ein Modul zur Überwachung der Bodenfeuchtigkeit , von Blumenerde und ähnlichen Materialien. Die Messung basiert auf der Leitfähigkeit: Je mehr Wasser das Substrat enthält, desto geringer ist der Widerstand zwischen den Messpunkten und desto höher ist der Messwert . Der integrierte ATtiny85- Mikrocontroller dient als Analog-Digital-Wandler für den I2C-Bus und ermöglicht so den schnellen Anschluss des Sensors an Qwiic-kompatible Platinen ohne Löten . Die Messpunkte sind mit ENIG beschichtet, einer chemischen Goldplattierung auf Nickel, die die Korrosionsbeständigkeit in feuchten Umgebungen erhöht . Das Modul eignet sich für automatische Bewässerungssysteme, intelligente Pflanzgefäße, Gewächshäuser, IoT-Projekte und Bildungssysteme mit Mikrocontrollern.

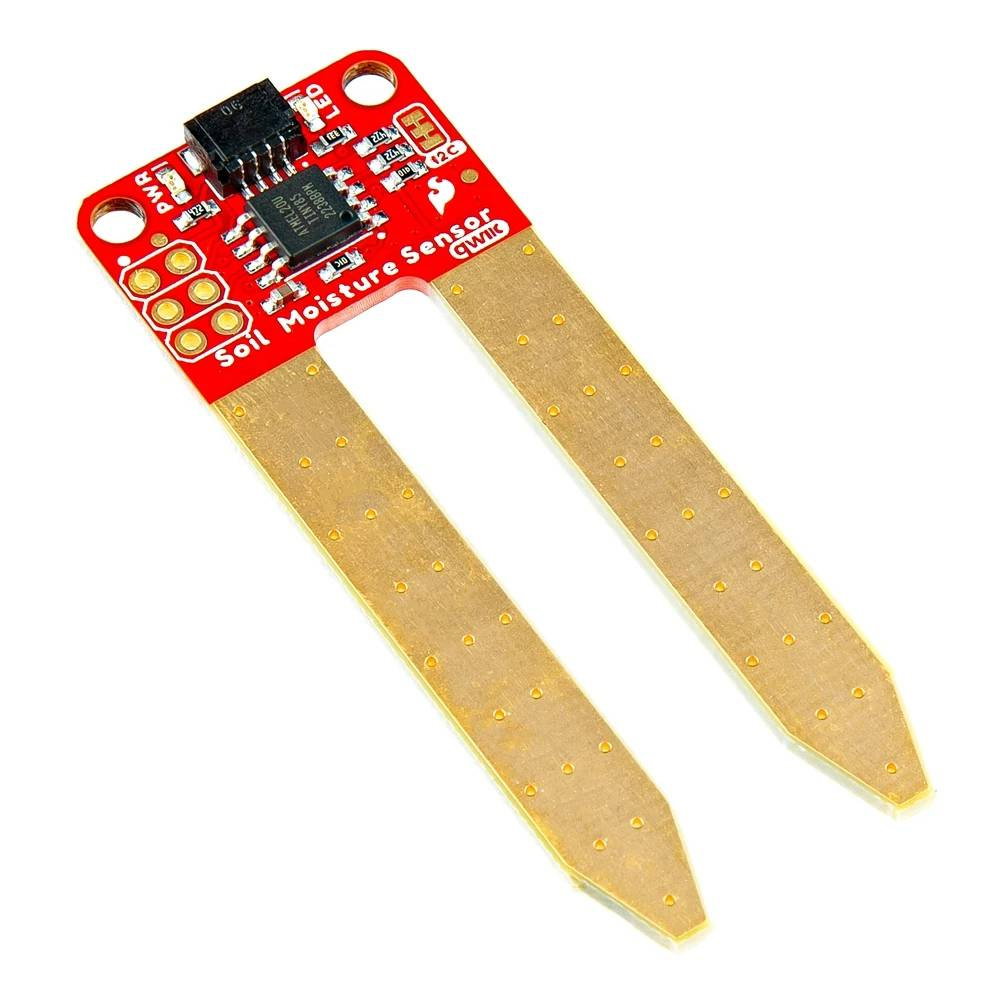

Bodenfeuchtesensor - I2C Qwiic - SparkFun SEN-24409.

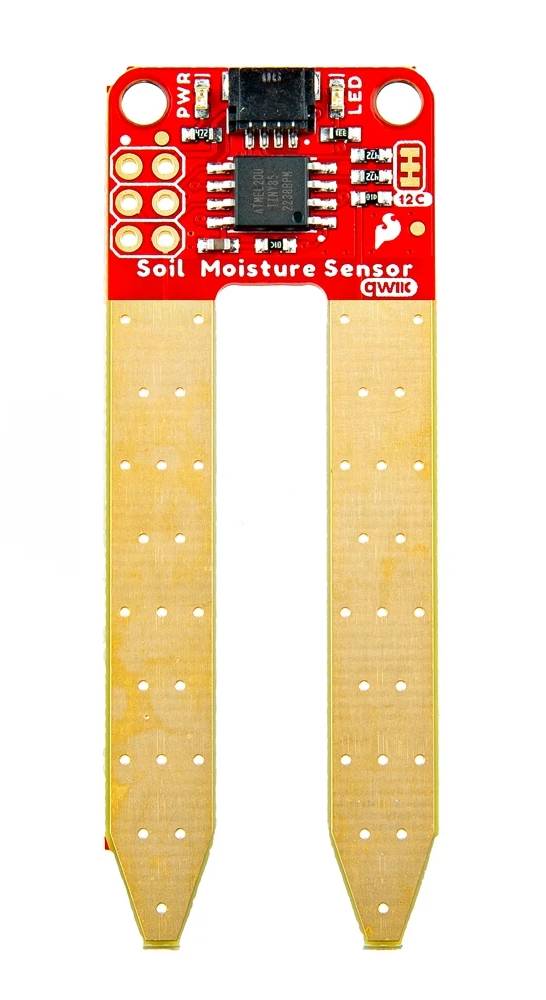

Die Messfelder sind mit einer ENIG-Schicht überzogen, die die Korrosionsbeständigkeit in feuchter Umgebung verbessert.
Hauptmerkmale des Bodenfeuchtigkeitssensors
- Bodenfeuchtemessung : Ermittlung des Hydratationsgrades anhand der Leitfähigkeit des Bodens
- I2C-Schnittstelle : komfortable digitale Kommunikation mit der Standardadresse 0x28
- Qwiic-Anschluss : Schnelle, lötfreie Verbindung mit dem Qwiic-Kabel
- Eingebauter ATtiny85 : Umwandlung analoger Signale in über I2C übertragene Daten.
- ENIG-Ausführung : vergoldete Messfelder für erhöhte Korrosionsbeständigkeit
- Programmieranschlüsse für Ausgänge : Kompatibel mit Standard-I2C oder SPI
- I2C-Pull-up-Jumper : Ermöglicht das Deaktivieren von Pull-up-Widerständen beim Betrieb mit mehreren Modulen.
- Einfache Integration : kompatibel mit Arduino, SparkFun RedBoard, Raspberry Pi, MicroPython und CircuitPython
Pinbelegung und Kompatibilität von Bodenfeuchtigkeitssensoren
Das Modul lässt sich am einfachsten über den Qwiic -Anschluss verbinden, der Stromversorgung, Masse und I2C-Kommunikationsleitungen überträgt. Dadurch entfällt das Löten von Kabeln – verwenden Sie einfach ein Qwiic-Kabel und verbinden Sie den Sensor mit einer Platine, die diesen Standard unterstützt, wie beispielsweise dem SparkFun RedBoard Qwiic . Die Standard-I2C-Adresse des Sensors ist 0x28 , wodurch er in Ihrem Projekt leicht zu identifizieren ist. Die Platine verfügt außerdem über Programmierpins, die die Verwendung von Standard-I2C oder SPI ermöglichen und die Neuprogrammierung des ATtiny85-Mikrocontrollers erlauben. Ein Jumper für einen I2C-Pull-up-Widerstand ist ebenfalls vorhanden – dieser kann entfernt werden, wenn mehrere Qwiic-Geräte mit jeweils eigenen Pull-up-Widerständen an einem gemeinsamen Bus betrieben werden. Der Sensor ist kompatibel mit Projekten, die Arduino, SparkFun RedBoard, Raspberry Pi und MicroPython-kompatible Boards verwenden. CircuitPython und andere Mikrocontroller, die I2C unterstützen.

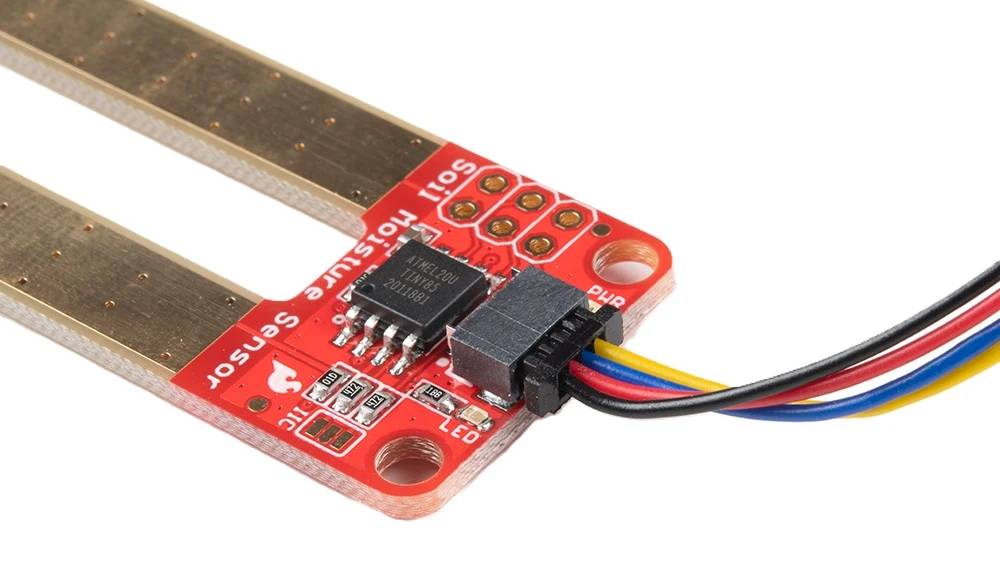

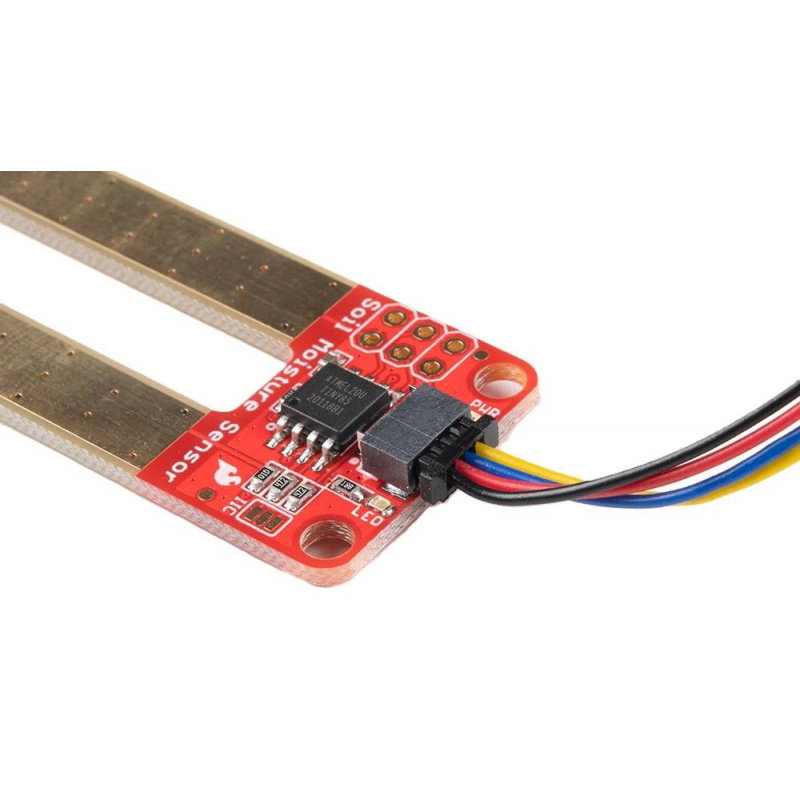

Der SparkFun-Sensor kann über den Qwiic-Anschluss mit der Platine verbunden werden.
Vor der endgültigen Verwendung empfiehlt es sich, die Messwerte für einen bestimmten Bodentyp zu kalibrieren, da unterschiedliche Substrate zu unterschiedlichen Messwerten führen können.
Technische Spezifikationen des Sensors
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x28
- Anschluss: 1x Qwiic
- Steuerungssystem: ATtiny85
- Endbearbeitung der Messsonden: ENIG
- Zusätzliche Pins: Programmierpins für SPI oder Standard-I2C
- Jumper: I2C-Pull-up zum Trennen der Pull-up-Widerstände
- Kompatibilität: Arduino, SparkFun RedBoard Qwiic, Raspberry Pi, MicroPython, CircuitPython, Qwiic-System
Inhalt des Sets
- 1x SparkFun Bodenfeuchtigkeitssensor
