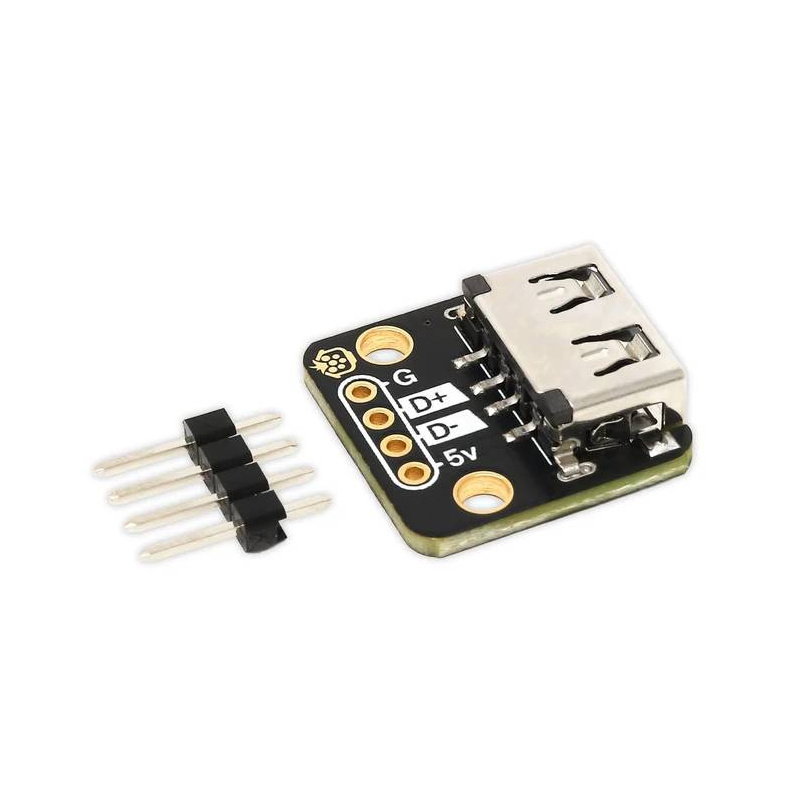

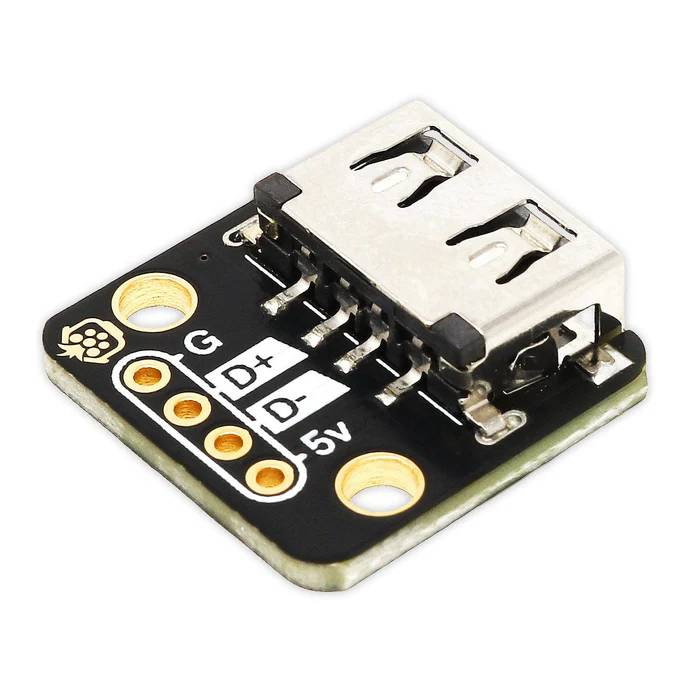

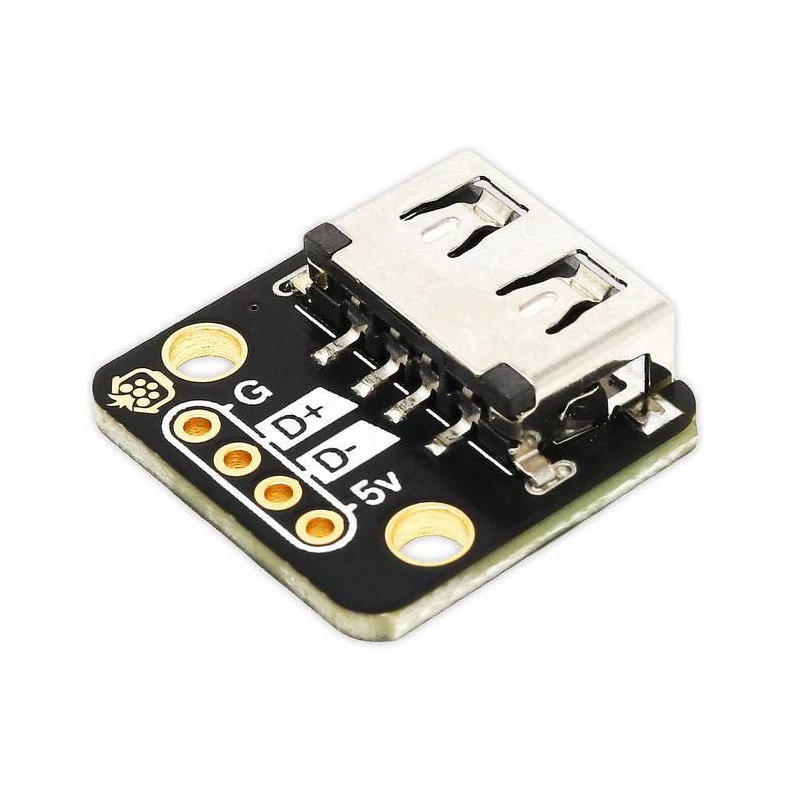

Produktbeschreibung: Modul mit USB-A-Buchse – Anschluss für Steckplatine – PiHut 106576
Das Pi Hut USB-Typ-A-Buchsenmodul ist eine praktische Lösung, um Ihre Elektronikprojekte mit einer USB- Schnittstelle auszustatten. Es verwendet eine flache, mittig auf der Leiterplatte montierte Buchse und ermöglicht so ein schlankes Design. Jeder Pin der USB-Typ-A-Buchse ist mit deutlich gekennzeichneten Lötpads im Standardraster von 2,54 mm verbunden und somit vollständig kompatibel mit Steckplatinen und gängigen Stiftleisten . Das Platinendesign ist benutzerfreundlich gestaltet und verfügt über zusätzliche Lötpads auf der Unterseite für eine einfache Kabelkonfektionierung und spätere Anpassungen. M2,5-Befestigungslöcher ermöglichen eine schnelle und sichere Montage des Moduls in einem Gehäuse oder einer anderen Struktur. Ein weiteres Merkmal ist die Möglichkeit, die Masseverbindung (GND) der USB-Abschirmung zu trennen , was in komplexeren Anwendungen mehr Kontrolle über das Design ermöglicht.
Technische Spezifikationen des Moduls mit USB-A-Buchse
- Anschlusstyp: USB Typ A (weiblich, horizontal)
- Stiftabstand: 2,54 mm
- Anzahl der Pins: 4 (5V, D-, D+, GND)
- Befestigungslöcher: M2,5
- Zusätzliche Lötpads: ja (unten)
- Konfigurierbar: Bildschirm-Erdungstrennung (Jumper an der Unterseite)
- Leiterplattenbeschichtung: ENIG (vergoldet)
- Abmessungen: 19 x 18,5 mm
Inhalt des Sets
- 1x Modul mit USB-Typ-A-Buchse
- 1x 4-polige Goldstiftleiste 2,54 mm
