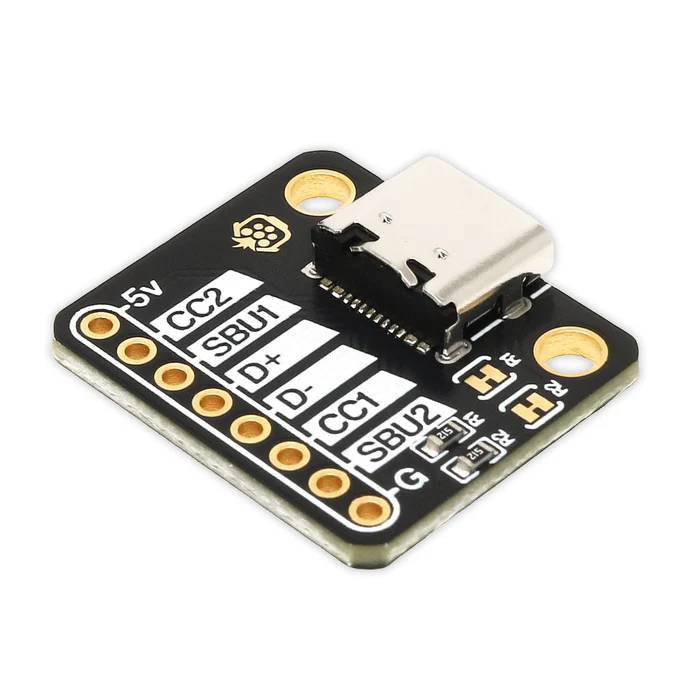

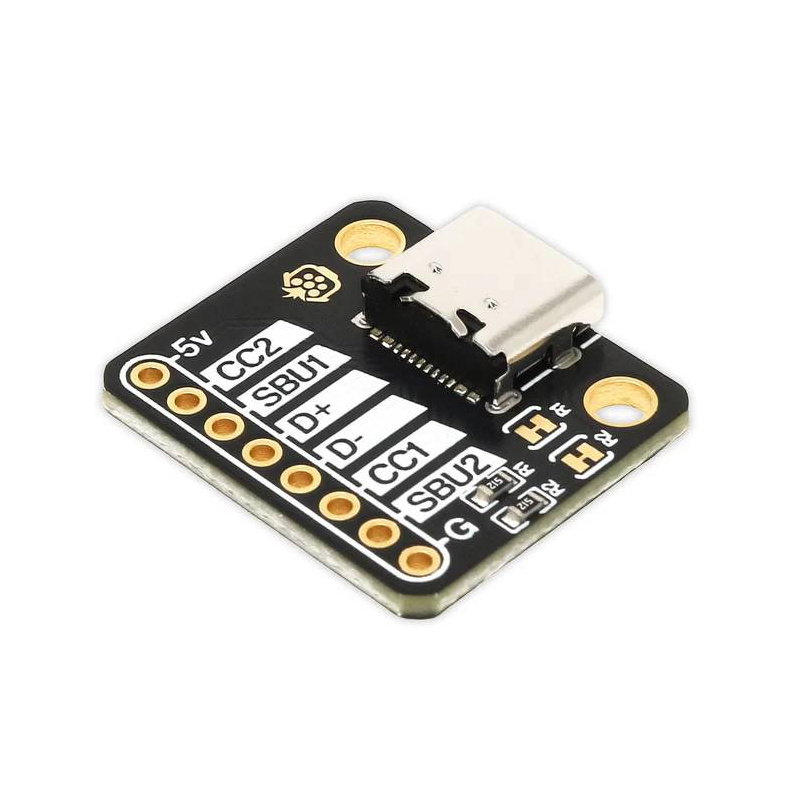

Produktbeschreibung: Modul mit USB-Typ-C-Buchse – Anschluss für Steckplatine – PiHut 106575
Dieses USB- Typ-C -Modul ermöglicht die einfache Integration einer modernen USB- Schnittstelle in Ihre Elektronikprojekte. Es gibt alle wichtigen Signale aus, wie z. B. 5 V, GND, D-, D+, CC1, CC2 und SBU , und ermöglicht so sowohl die Stromversorgung als auch die Datenkommunikation. Das Platinendesign ist benutzerfreundlich gestaltet. Zusätzliche Lötpads auf der Unterseite vereinfachen die Kabelkonfektionierung und eventuelle Korrekturen erheblich. Integrierte 5,1-kΩ-CC-Widerstände gewährleisten die korrekte Erkennung von USB-Typ-C-Geräten, und die Möglichkeit, diese durch Trennen der Leiterbahn zu trennen, erhöht die Anwendungsflexibilität. Das Modul verfügt außerdem über M2,5-Befestigungslöcher für eine einfache und sichere Montage in einem Gehäuse oder Projekt.
Technische Spezifikationen des Moduls mit USB-Typ-C-Buchse
- Anschlusstyp: USB Typ-C (weiblich, horizontal)
- Stiftabstand: 2,54 mm
- Anzahl der Pins: 8 (GND, 5V, D-, D+, CC1, CC2, SBU1, SBU2)
- CC-Widerstände: 2x 5,1 kΩ (können abgeklemmt werden)
- Befestigungslöcher: M2,5
- Zusätzliche Lötpads: ja (unten)
- Konfigurierbar: Bildschirm-Erdungstrennung (Jumper an der Unterseite)
- Leiterplattenbeschichtung: ENIG (vergoldet)
- Abmessungen: 22,5 x 19,5 mm

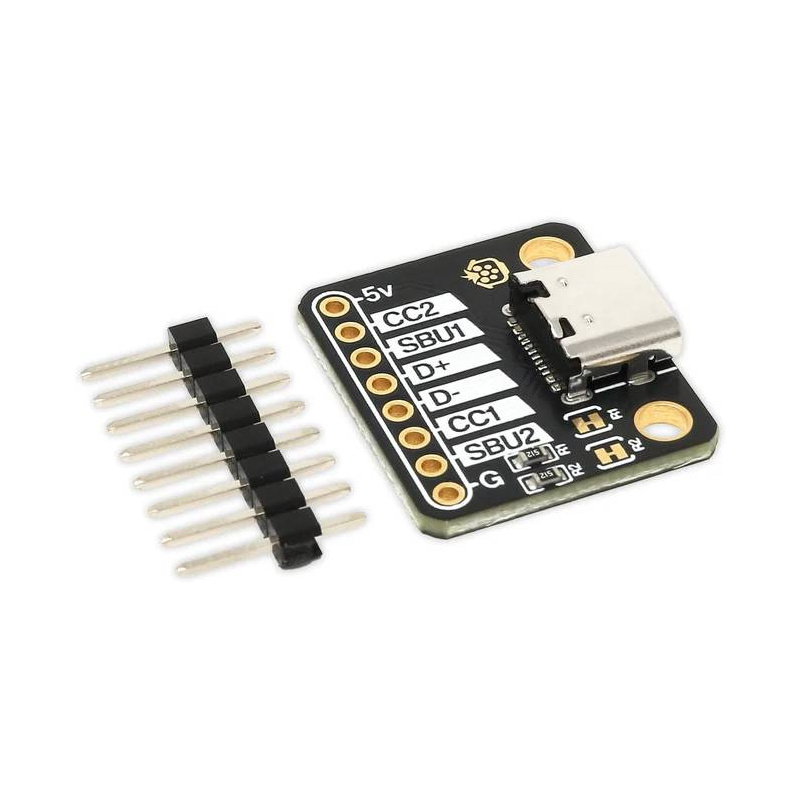

Inhalt des Sets
- 1x Modul mit USB-Typ-C-Buchse
- 1x 8-polige Goldstiftleiste 2,54 mm
