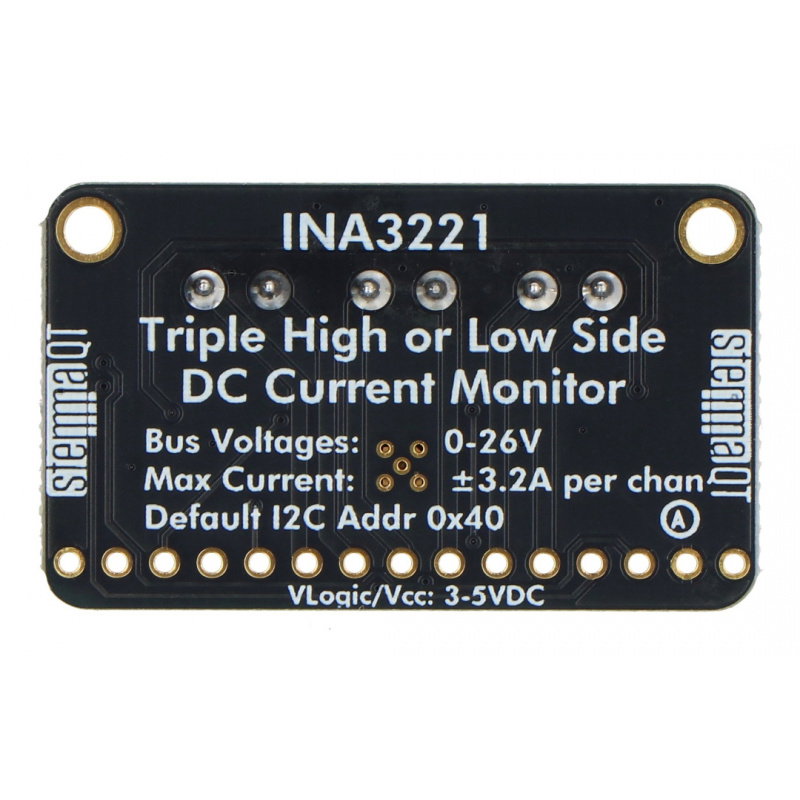

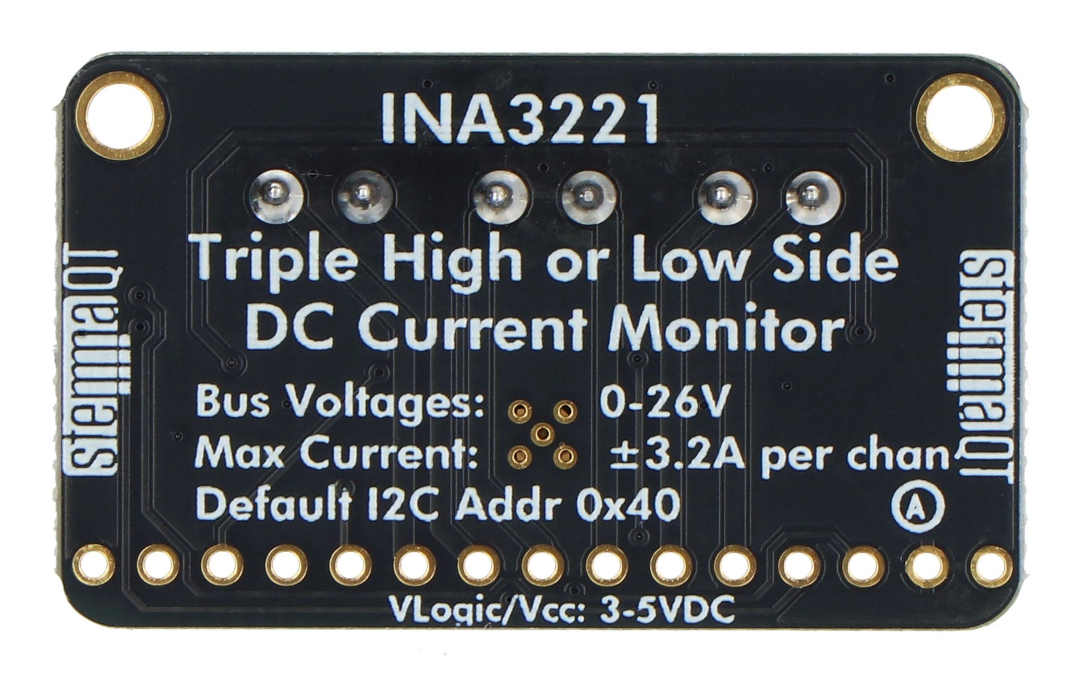

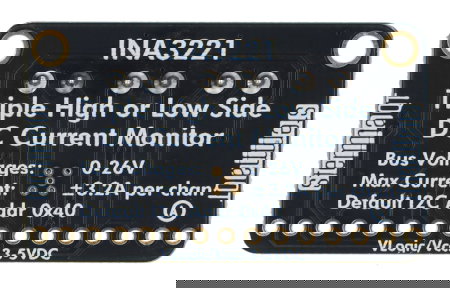

Produktbeschreibung: INA3221 – Strom- und Spannungssensor 0–26 V DC 3,2 A – 3-Kanal – I2C – STEMMA QT / Qwiic – Adafruit 6062
Das Adafruit INA3221-Modul ist für die komfortable Leistungsüberwachung in Elektronikprojekten, Batteriesystemen, eingebetteten Systemen und Testaufbauten konzipiert. Es misst sowohl die High-Side-Spannung als auch den Gleichstromverbrauch über drei unabhängige Kanäle und ermöglicht so die Steuerung mehrerer Netzteile mit einem einzigen Sensor . Die Platine verwendet 0,05-Ω-Shunt-Widerstände mit einer Toleranz von 1 % . Der 13-Bit-ADC bietet eine Strommessauflösung von 0,4 mA . Zu den weiteren Funktionen gehören Alarmausgänge, I²C- Adressierung und vorgefertigte Bibliotheken für Arduino und CircuitPython/Python , wodurch sich das Modul einfach in praktischen Anwendungen implementieren lässt.
INA3221 - Strom- und Spannungssensor 0 - 26 V DC 3,2 A - 3-Kanal - I2C - STEMMA QT / Qwiic - Adafruit 6062.
Mit dem INA3221 können Sie die Hochspannungsseite sowie den Gleichstromverbrauch von bis zu drei Netzteilen messen .
Hauptmerkmale des Sensors
- Drei Messkanäle : ermöglichen die gleichzeitige Überwachung von drei unabhängigen Stromleitungen
- Spannungsmessung von 0 V bis 26 V : ermöglicht die Überwachung der Busspannung in einem weiten Bereich
- Strommessung bis zu ±3,2 A pro Kanal : dank eingebauter 0,05 Ω Shunt-Widerstände
- Hochpräzise Messungen : Die Genauigkeit erreicht etwa ±1 %, der maximale Verstärkungsfehler beträgt 0,25 % und die maximale Offsetspannung ±80 µV.
- Hoch- und Niederspannungsmessung : Ermöglicht die Stromaufnahmeanalyse, ohne die Systemerdung zu beeinträchtigen.
- I2C-Schnittstelle : eine einfache Möglichkeit zur Kommunikation mit einem Mikrocontroller und einem Einplatinencomputer
- STEMMA QT / Qwiic : Schnellverbindung ohne Löten von Signalleitungen
- Programmierbare Warnmeldungen : Verfügbare Warnleitungen und Signalisierung von Überschreitungen der Betriebsparameter
- Unterstützt 3V- und 5V-Logik : Das Modul kann mit 2,7V bis 5,5V betrieben werden.
- Möglichkeit zur Änderung der I2C-Adresse : Standardadresse 0x40, nach dem Auflöten des Jumpers 0x41

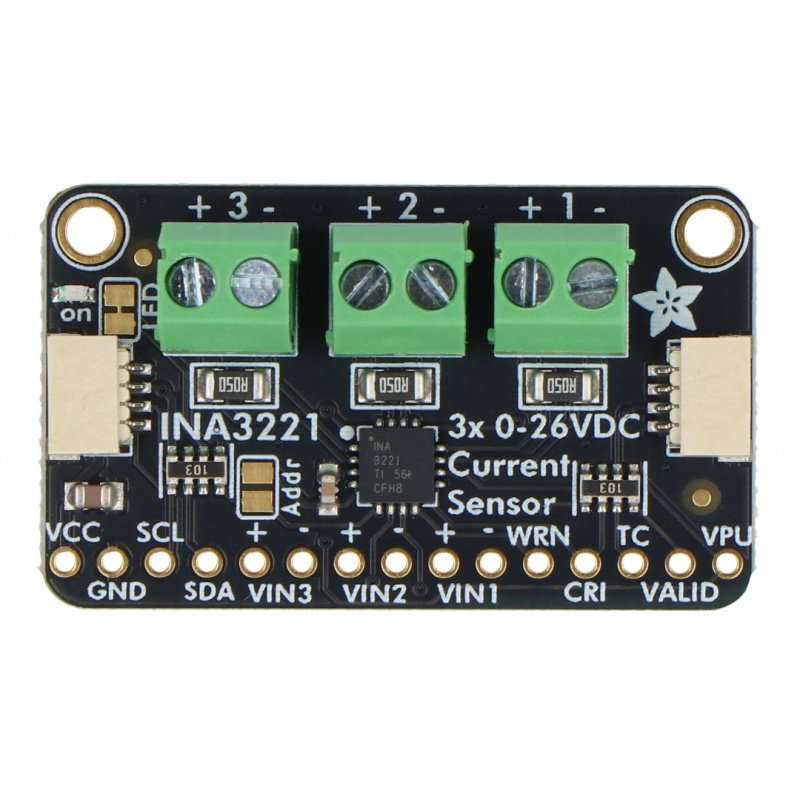

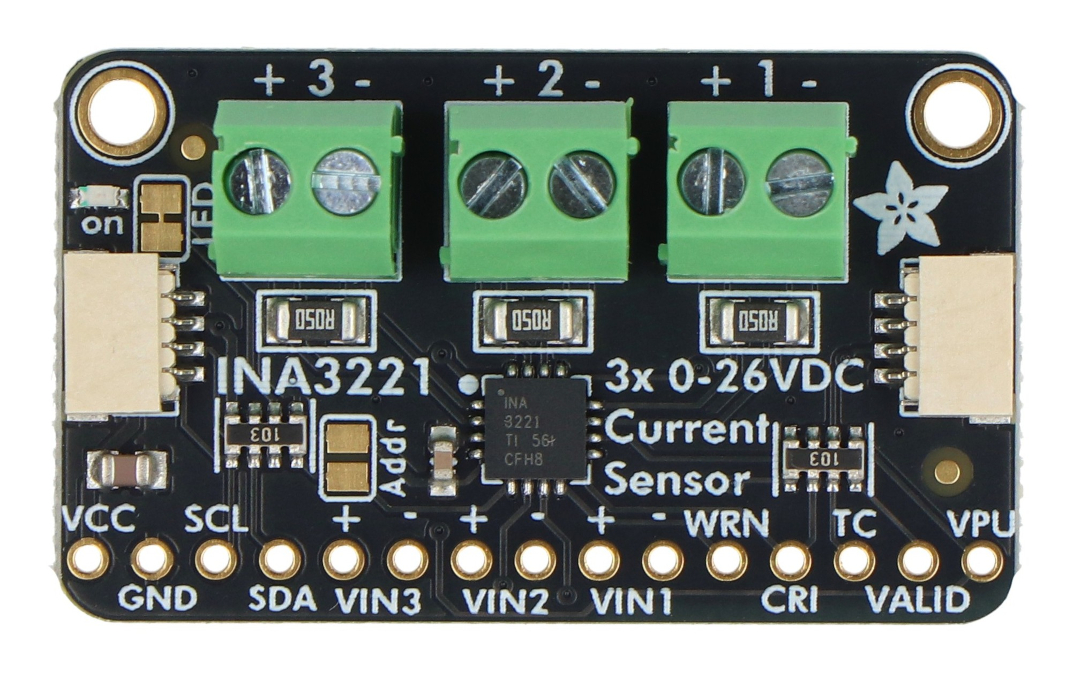

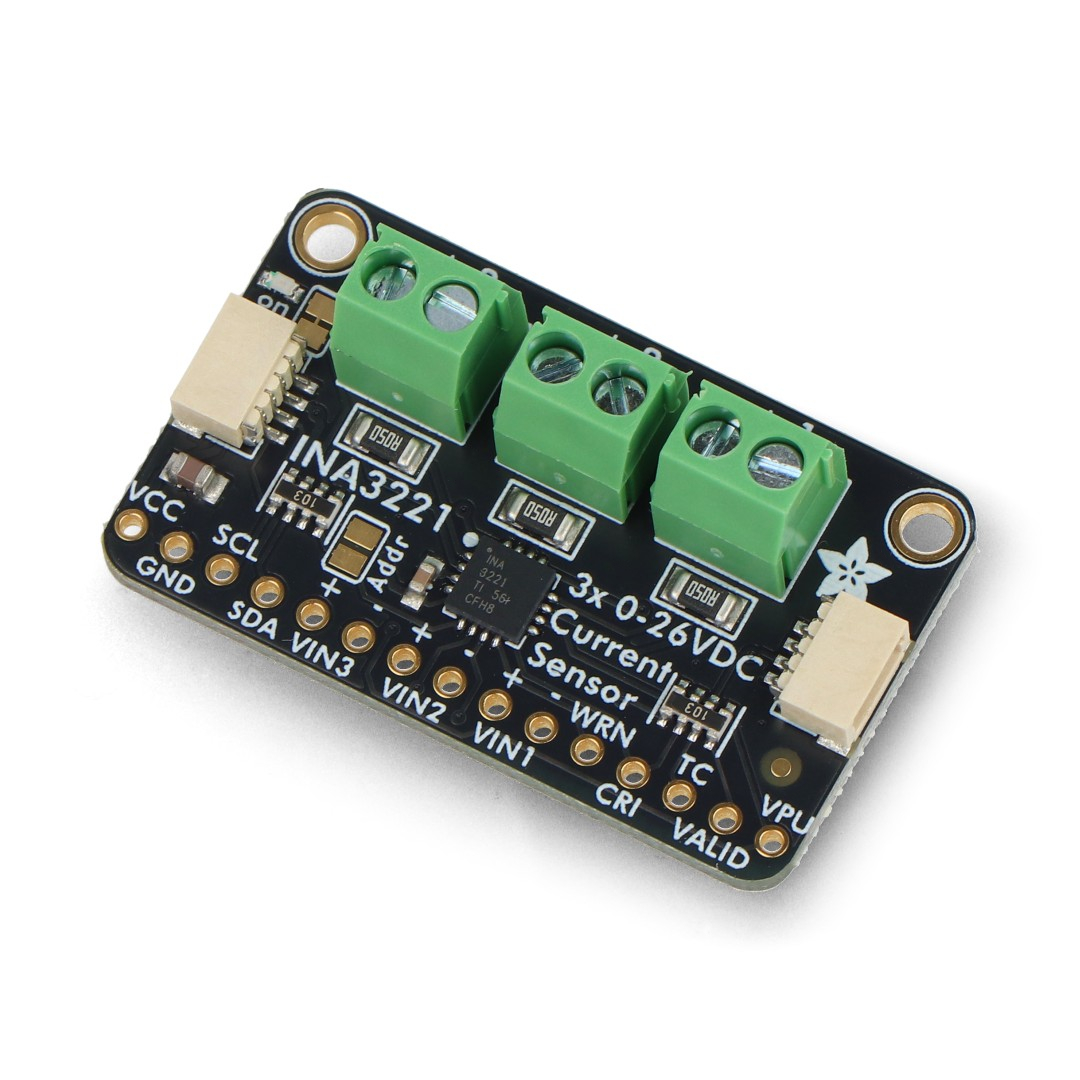

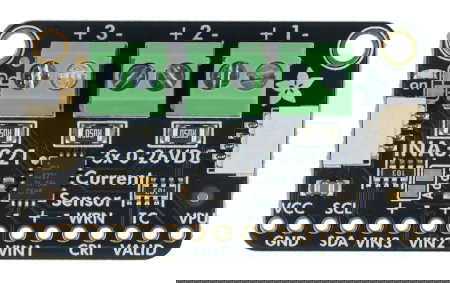

Pinbelegung und Schnittstellen des INA3221-Moduls
Das Modul verfügt über übersichtlich beschriftete Stromversorgungs- und Kommunikationsanschlüsse , was die Integration in das Projekt schnell und einfach macht. Die Anschlüsse VCC , GND , SDA und SCL werden für den grundlegenden Betrieb verwendet, und die Platine enthält außerdem zwei Die STEMMA QT- Anschlüsse vereinfachen den Anschluss an kompatible Entwicklungsboards und Zubehör. Drei Eingangskanäle (VIN1 , VIN2 und VIN3 ) mit jeweils einer positiven und einer negativen Leitung ermöglichen die unabhängige Messung von Spannung und Stromstärke in drei Stromkreisen. Das Board verfügt außerdem über Interrupt-Pins ( WRN , CRI , TC und VALID ) zur Entwicklung fortschrittlicherer Systeme zur Leistungsüberwachung. Diese Pins erkennen Überschreitungen von Stromschwellenwerten, fehlerhafte Einschaltsequenzen und Spannungsprobleme. Ein Adressjumper ermöglicht die Änderung der I²C-Adresse und erleichtert den Betrieb mehrerer Module am selben Bus.

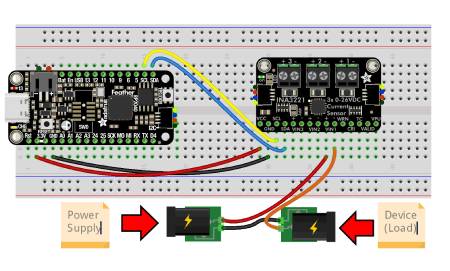

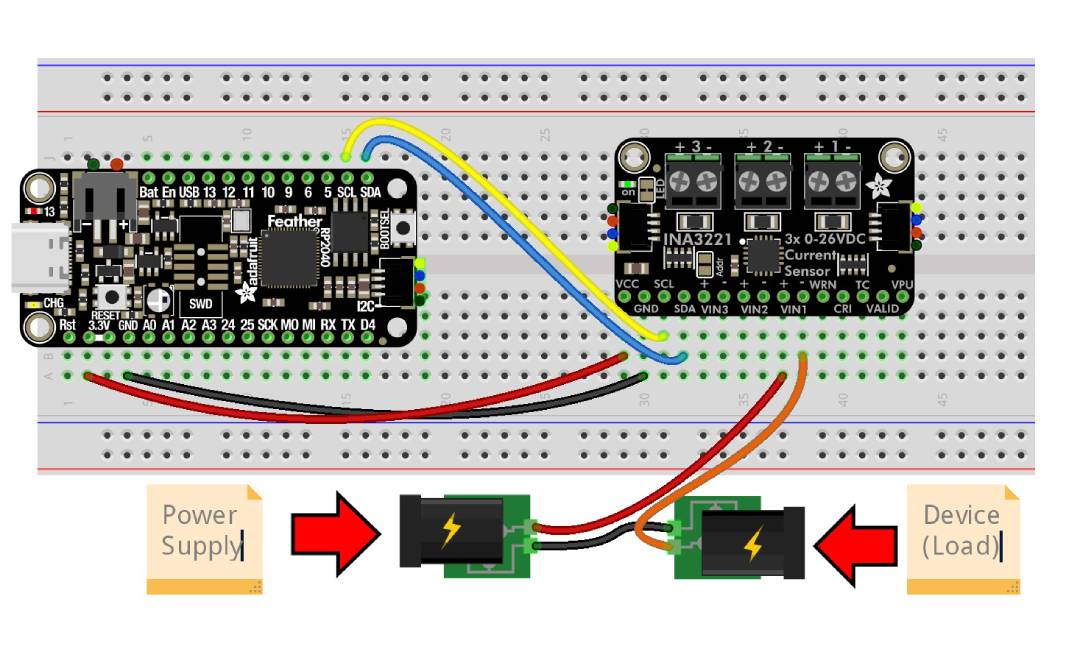

Beispiel für den Anschluss an das Feather RP2040 Board.
Das Modul kann Ströme auf der Hoch- oder Niederspannungsseite bis zu 26 V DC messen, wenn es mit 3 V oder 5 V versorgt wird.
Kompatibilität und Programmierung von Stromsensoren
Der Adafruit INA3221 ist mit vielen gängigen Plattformen wie Arduino , Raspberry Pi , CircuitPython- Boards und anderen Mikrocontrollern mit I2C- Bus kompatibel. Dank der Kompatibilität mit 3-V- und 5-V -Logik lässt er sich problemlos in einfache Hobbyprojekte und anspruchsvolle Messsysteme integrieren. STEMMA QT/Qwiic -Anschlüsse beschleunigen die Integration mit modernen Entwicklungs-Kits zusätzlich. Der Hersteller stellt fertige Bibliotheken für Arduino und CircuitPython/Python bereit, wodurch sich die Implementierungszeit deutlich verkürzt. Busspannung, Shuntspannung und Stromstärke jedes Kanals lassen sich mit wenigen einfachen Befehlen auslesen. Dadurch eignet sich das Modul hervorragend sowohl zum Erlernen der Elektronikprogrammierung als auch für Projekte, die eine kontinuierliche Überwachung des Energieverbrauchs erfordern.
Technische Spezifikationen des Strom- und Spannungssensors
- Messsystem: INA3221
- Anzahl der Messkanäle: 3
- Messbereich der Busspannung: 0 V bis 26 V
- Aktueller Messbereich: bis zu ±3,2 A pro Kanal
- Shunt-Widerstände: 0,05 Ω, 1 % Toleranz
- Maximale Eingangsdifferenzspannung: ±163,8 mV
- Strommessauflösung: 0,4 mA
- ADC: 13 Bit
- Maximale Offsetspannung: ±80 µV
- Maximaler Verstärkungsfehler: 0,25 %
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x40
- Alternative I2C-Adresse: 0x41
- Modulversorgungsspannung: 2,7 V bis 5,5 V
- Unterstützte Logikpegel: 3 V und 5 V
- Kommunikationsanschlüsse: STEMMA QT / Qwiic
- Alarmausgänge: WRN, CRI, TC, VALID
- Abmessungen: 38,6 x 22,9 x 10,5 mm
- Gewicht: 5,8 g

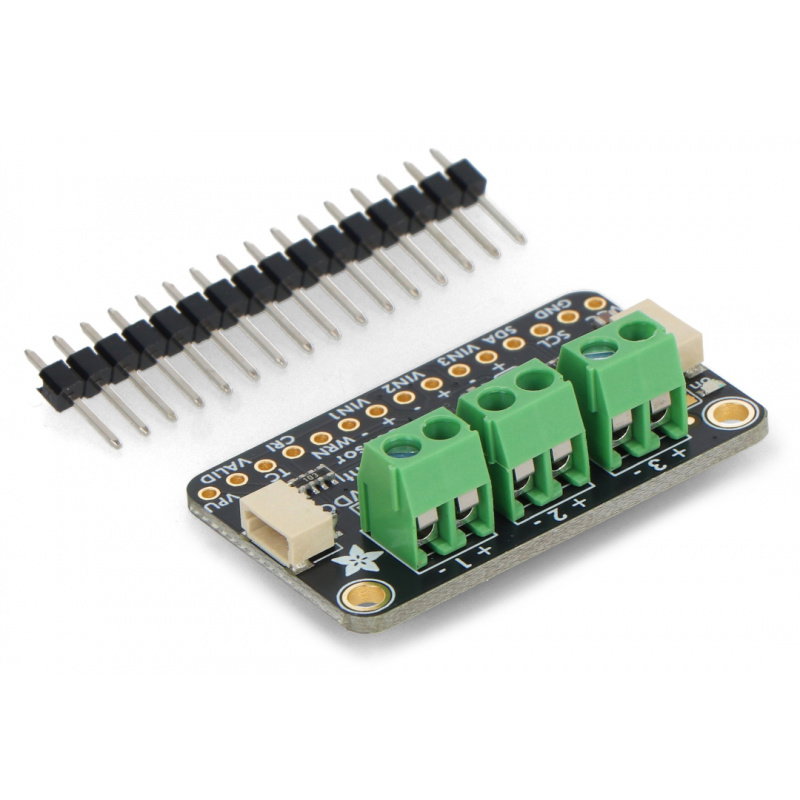

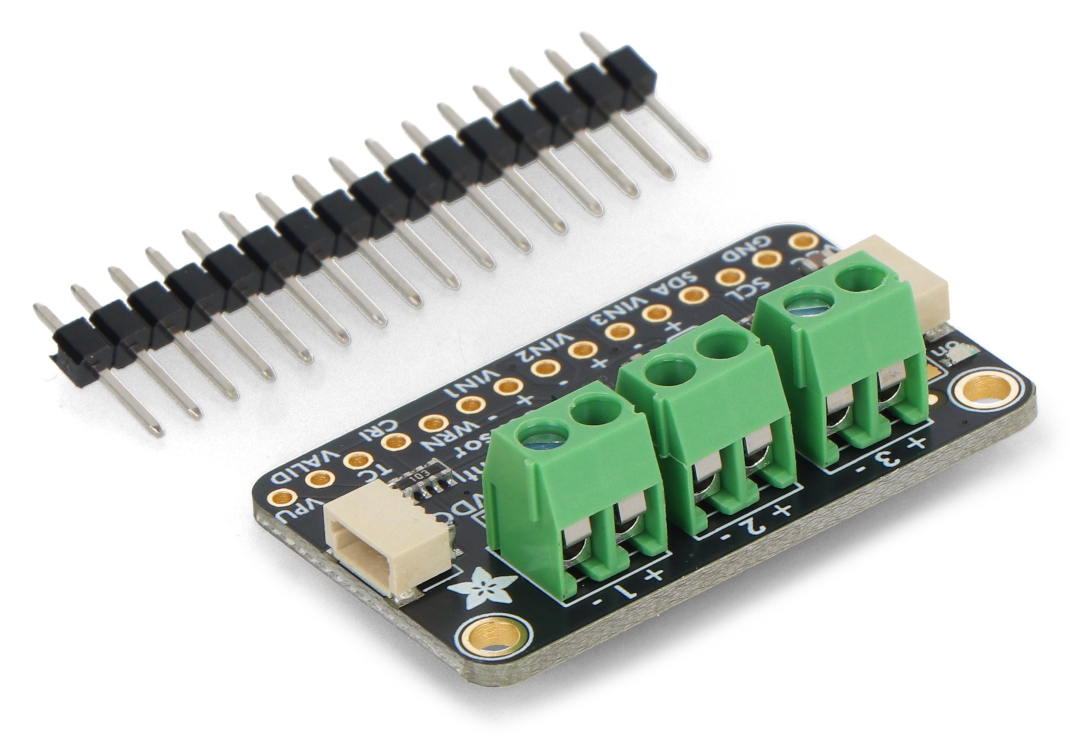

Inhalt des Sets
- Adafruit INA3221 Modul
- Goldpin-Streifen

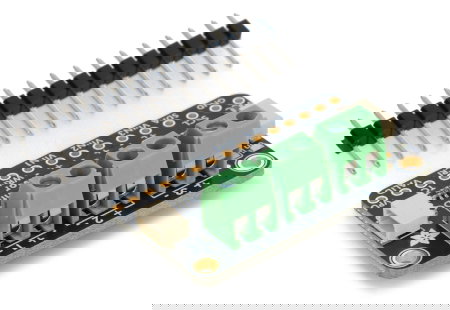

Im Set enthaltene Elemente.
