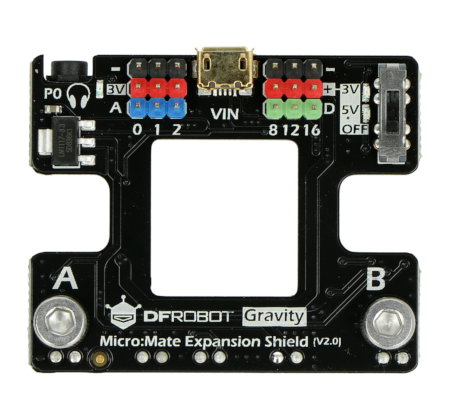

Produktbeschreibung: DFRobot Gravity - Micro: Mate - Erweiterungskarte für BBC Micro: Bit
Micro:mate ist eine kleine E/A-Erweiterungsplatine für micro:bit zum Erlernen von Elektronik und zum Projektaufbau. Das Board verfügt über 6 Reihen 3-poliger I/O-Schnittstellen, dank denen Sie Module der Gravity-Serie, Servos, Sensoren und Kabel anschließen können. Die Pins 8, 12, 16 unterstützen 3 V bis 5 V und ermöglichen einen digitalen Ausgang (PWM) bis zu 5 V / 2 A.
Micro: Mate hat die gleichen Abmessungen wie Micro: Bit. Die Platine wird mit dem Micro: Bit durch Kontakte verbunden, was eine einfache, kompakte und sichere Verbindung gewährleistet. Gummiabdeckungen und eine 3,5-mm-Audiobuchse an der Unterseite sorgen für eine stabile Installation des Expanders auf der micro:bit-Platine.

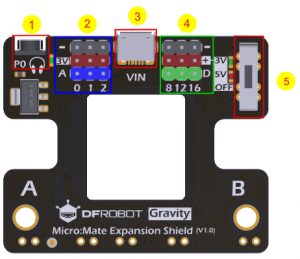

Führt
Die Platine verfügt über 6 Reihen von 3-poligen E / A-Schnittstellen, die Pins 8, 12, 16 unterstützen die Spannung von 3 V bis 5 V. Die Platine wird mit einer Spannung von 3,3 V bis 5 V versorgt.
| Anzahl |
Name |
Beschreibung |
|---|---|---|
|
1 |
Audiobuchse | 3,5-mm-Audiobuchse. |
|
2 |
I / O-Pins | Kabel kompatibel mit der Gravity-Serie (3 V). |
|
3 |
Externer USB-Stromanschluss | Externe Stromversorgung, unterstützt keine Programmierung. |
|
4 |
I / O-Pins | Kabel kompatibel mit der Gravity-Serie (3 V und 5 V). |
|
5 |
Spannungswähler | Schalter, der die Spannung zwischen 3 V und 5 V (nur für Pins 8, 12, 16) und AUS ändert. |
Haupteigenschaften
- Farbcodierte 3-Pin-Schnittstellen, die mit Hunderten von Plug-and-Play-Elektronikmodulen kompatibel sind
- 3 analoge Eingänge, 6 digitale Ein-/Ausgänge (PWM), 3V/5V-Schalter, 3,5-mm-Audiobuchse
- Externer USB-Stromanschluss, bis zu 5 V / 2 A
Bemerkungen
- Die Befestigungsschrauben sollten fest angezogen werden, um eine sichere Verbindung zu gewährleisten
- Mikro: Mate unterstützt nur 3 V (3,3 V) Analogausgang von den Pins 0, 1, 2
- Der Micro-USB-Anschluss kann nicht für die Datenübertragung verwendet werden
- Module mit höherem Strombedarf sollten an den Pins 8, 12, 16 mit einer Spannung von 5V angeschlossen werden
Spezifikation
- Arbeitsspannung: von 3,3 V bis 5 V
- Schnittstelle: 6x 3-Pin Gravity
- Eingangsleistung: bis zu 10 W
- Messbereich: 0 V bis 3,3 V (analog), 0 V bis 5 V (digital)
- Abmessungen: 68,5 x 53,3 mm
- Gewicht: 22,8 g
DFRobot Gravity - Micro: Mate - Erweiterungskarte für BBC micro: bit
Micro: Mate ist eine E / A-Erweiterungskarte für das BBC micro: bit, das von der Marke DFRobot entwickelt wurde. Durch die Verwendung des Produkts können Sie die Anzahl der BBC micro: bit-Ausgänge und -Eingänge erhöhen, sodass Sie elektronische Komponenten wie Sensoren, Module der Gravity-Serie oder Servos anschließen können, mit denen Sie Projekte mit beweglichen Elementen erstellen können.
Das Gerät ist mit einem externen USB-Stromanschluss (maximal 5 V / 2 A) ausgestattet, über den Sie verschiedene an die Platine angeschlossene elektronische Komponenten mit Strom versorgen können. Es sei daran erinnert, dass der Anschluss nicht für die Datenübertragung geeignet ist.
Einfache Verbindung und Unterstützung für BBC Micro: Bit-Erweiterungen
Mit dem Micro: Mate-Board von DFRobot können Sie das BBC micro: bit einfach an eine Vielzahl von Erweiterungen anschließen, wie z. B. die multifunktionalen Module aus der Gravity-Serie, wodurch Sie es in einer Vielzahl elektronischer Projekte verwenden können.
Unser Angebot umfasst eine sehr große Auswahl an BBC Micro: Bit-Erweiterungen - einschließlich Modulen mit Sensoren, Gaming-Overlays, RGB-LED-Erweiterungen, Kameras, Motortreibern, Tasten, Ausgangserweiterungen und vielem mehr.
