Produktbeschreibung: LCD-Display 4x20 Zeichen blau - justPi
AlphanumerischeLCD-Anzeige von justPi. Es zeigt Werte auf vier Zeilen mit je 20 Zeichen an. Es wird mit 5 V versorgt. Es zeichnet sich durch eine extrem einfache Bedienung aus. Es kann mit vielen Mikrocontrollern verwendet werden, insbesondere mit dem Arduino. Die Zeichen werden auf einem blauen Hintergrund dargestellt. Das Modul hat zusätzliche angelötete Anschlüsse. Der Controller ist mit dem HD44780 kompatibel.
Display-Anschlüsse
Das alphanumerische Display ist mit 12 Pins ausgestattet, die auf der Platine nicht beschriftet sind. Jeder Pin entspricht der Reihe nach:
- 1 - VSS - Masse der Schaltung
- 2 - VDD - Versorgung 5 V
- 3 - V0 - Kontrast
- 4 - RS - Auswahl des Anweisungsregisters (niedriger Zustand) oder des Datenregisters (hoher Zustand)
- 5 - R/W - Lesen (low state) / Schreiben (high state)
- 6 - E - Entriegelung der Anzeige
- 7...14 - DB0...DB7 - Datenbus
- 15 - LEDA - Spannungsversorgung der Hintergrundbeleuchtung 5 V
- 16 - LEDK - Masse des Hintergrundbeleuchtungskreises

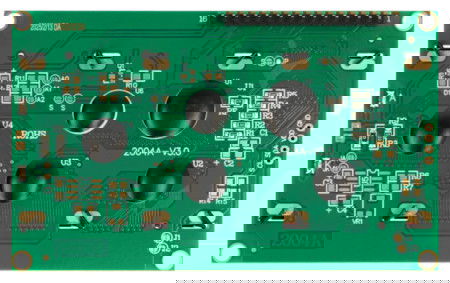

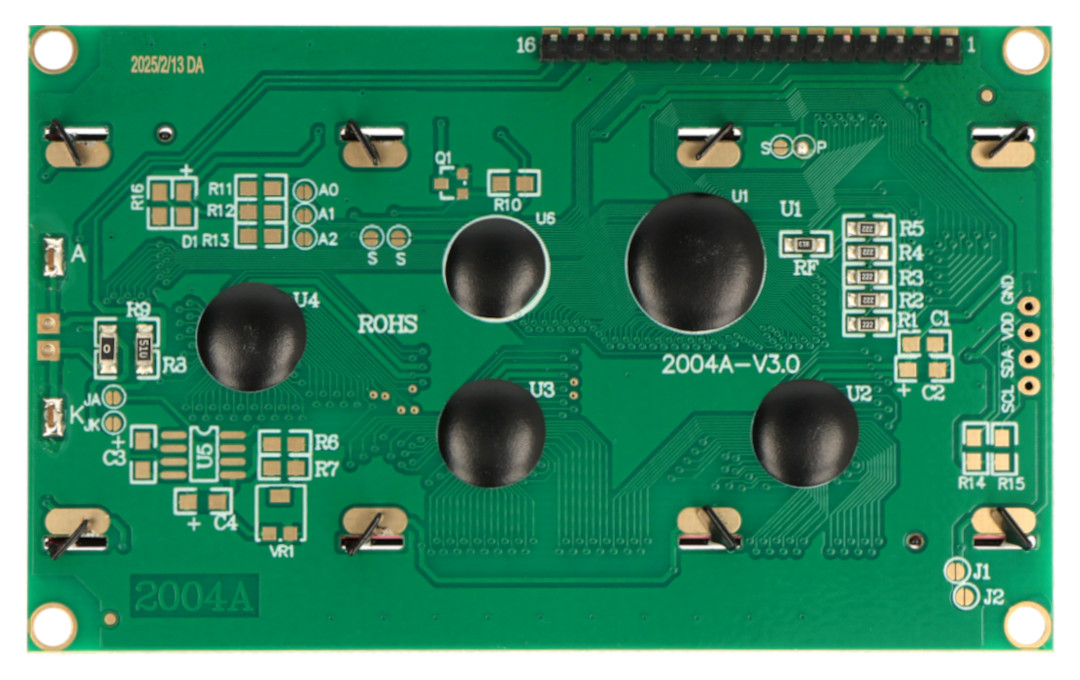

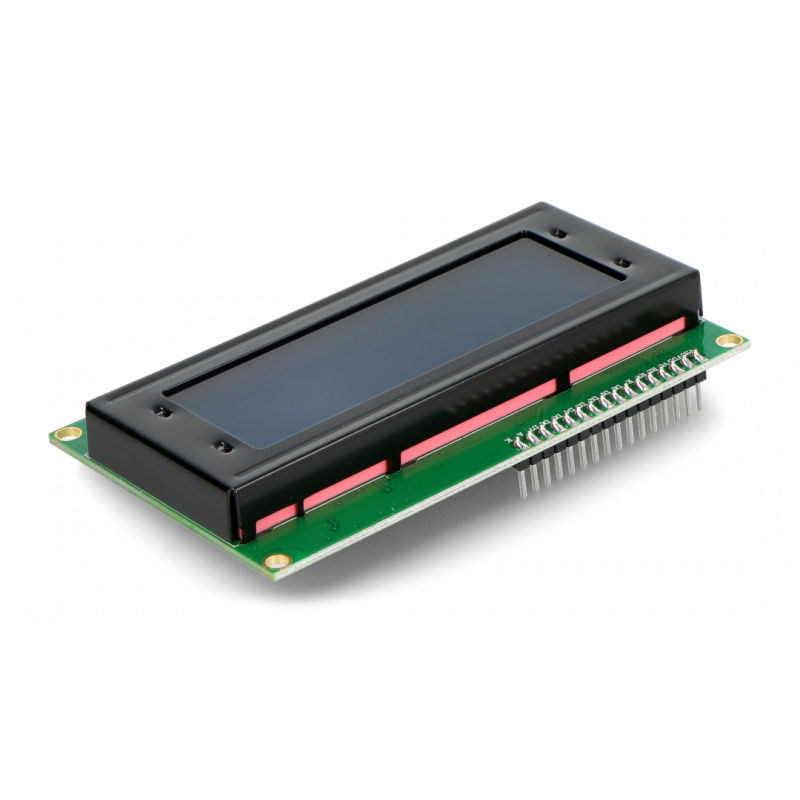

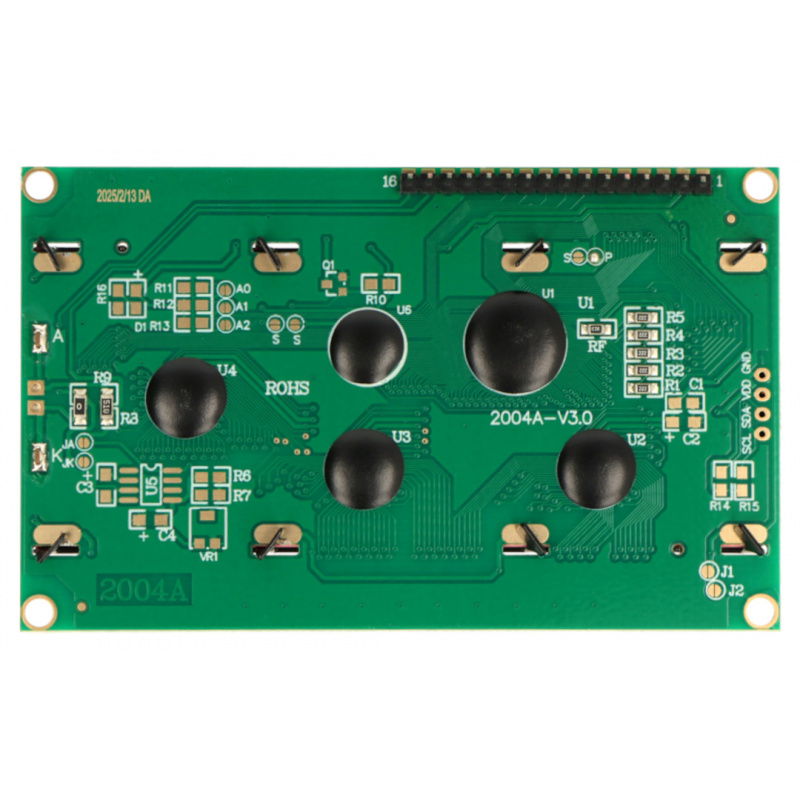

LCD-Display 4x20 Zeichen blau mit Anschlüssen - justPi.
Das Produkt ist kompatibel mit Arduino
Im Standardsatz von Bibliotheken und Beispielprogrammen, die von der Arduino IDE-Umgebung heruntergeladen werden können, befindet sich die LiquidCrystal-Bibliothek, die den Betrieb des vorgestellten Displays ermöglicht.
Das LCD-Display hat gelötete Anschlüsse.
Technische Daten des Displays
- Typ: alphanumerische LCD-Anzeige
- LCD-Anzeige 4 x 20 Zeichen
- Zeichenfarbe: weiß
- Hintergrundbeleuchtung: blau
- Abstand der Löcher: 93 x 55 mm
- Versorgungsspannung: 5 V
- Abmessungen des Moduls: 98 x 60 mm
