Produktbeschreibung: Arduino Uno SPE Shield - Ethernet Overlay mit RS485 und PoDL für Arduino Uno - Arduino ASX00073
DasArduino Uno SPE Shield ist ein vielseitiges Overlay, das entwickelt wurde, um Verbindungen zu industriellen Kommunikationssystemen zu erleichtern. Mit Single Pair Ethernet (10BASE-T1S) Technologie und integrierter RS485 ermöglicht das Shield hohe Datenraten und Strom über ein einziges Kabel, wodurch die Installationskosten gesenkt und Projekte beschleunigt werden. Diese Lösung ist ideal für industrielle Automatisierung, IoT und Nachrüstungsprojekte. Das Shield ist kompatibel mit den Boards Arduino Uno R3, R3 SMD, Uno WiFi Rev2, R4 WiFi und R4 Minima, was eine einfache Integration in moderne Systeme und ältere Geräte mit Schraubanschlüssen ermöglicht.

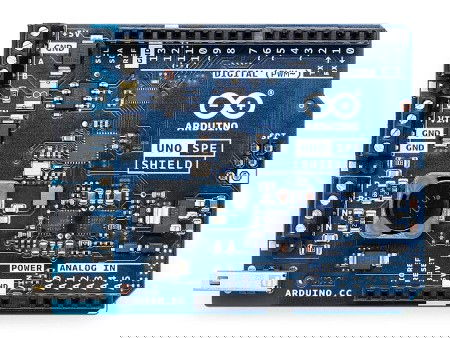

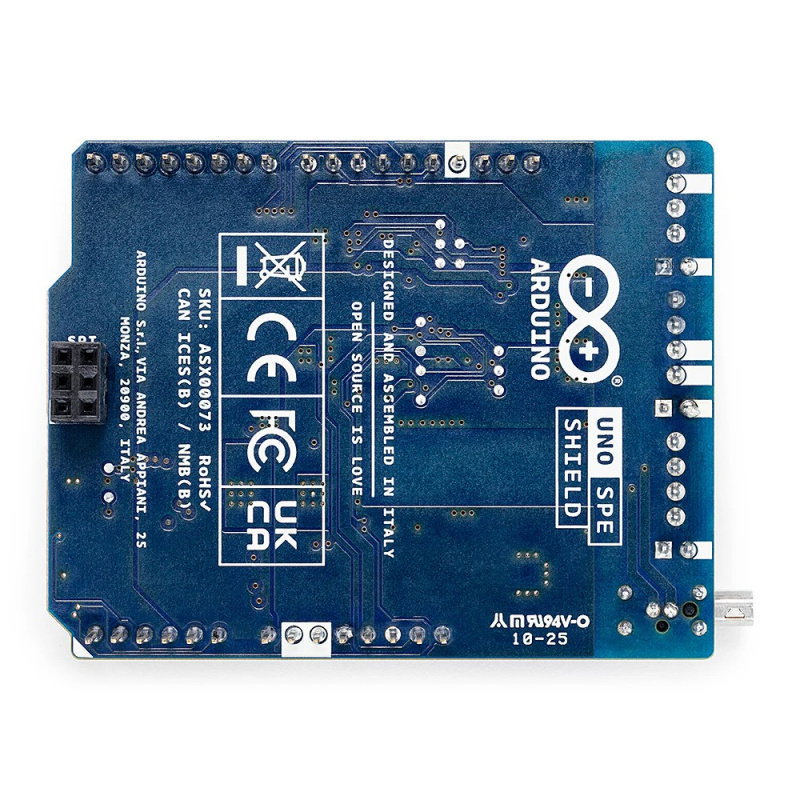

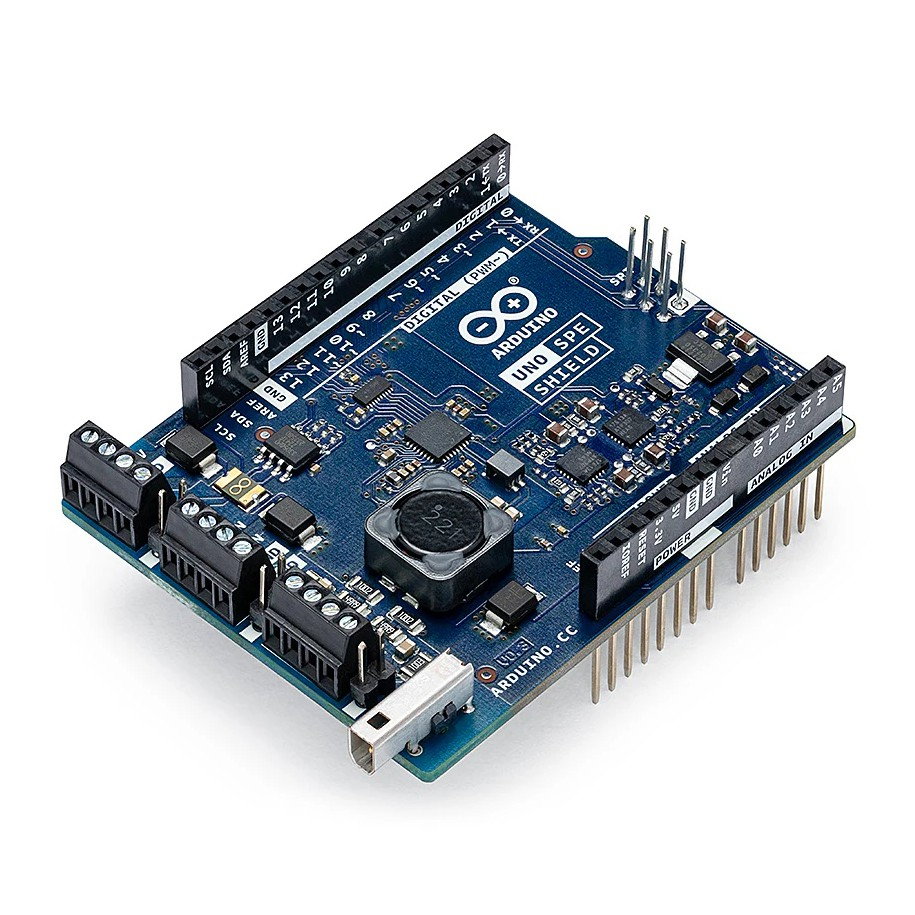

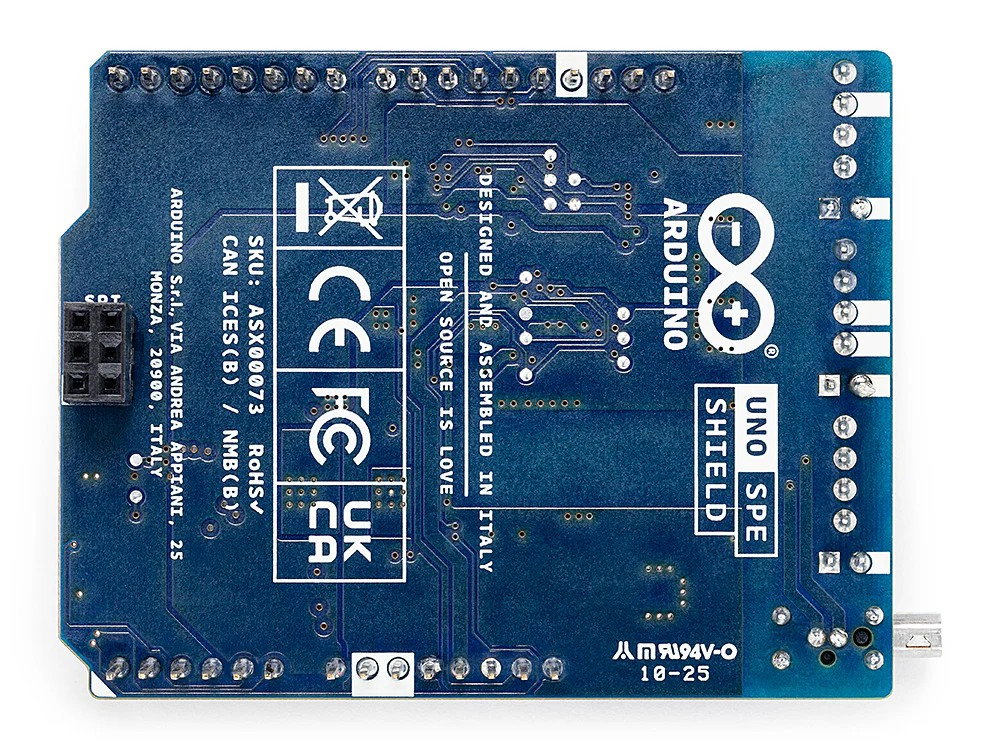

Arduino Uno SPE Shield - Ethernet Overlay mit RS485 und PoDL für Arduino Uno - Arduino ASX00073.
Das Modul ermöglicht Hochgeschwindigkeits-Daten- und Stromübertragung über ein einziges Kabel dank 10BASE-T1S Single Pair Ethernet (SPE) mit Power over Data Line (PoDL) Unterstützung.
Hauptmerkmale des Overlays
- Single Pair Ethernet (SPE): Hochgeschwindigkeitsdatenübertragung mit bis zu 10 Mbit/s über ein einziges Kabel
- RS485: Unterstützung von Altsystemen mit Übertragungsgeschwindigkeiten von bis zu 20 Mbit/s, ideal für die Kommunikation über große Entfernungen
- PoDL: Stromversorgung der Geräte über das Ethernet-Kabel (Power over Data Line), was die Installation vereinfacht
- Einfache Integration: Kompatibilität mit Arduino Uno-Boards und Zugang zu einer ganzen Reihe von GPIO-Pins
- Unterstützungmehrerer Schnittstellen: unterstützt digitale E/A, analoge Eingänge, I2C, serielle Schnittstelle und PWM
Kompatibilität und Pinbelegung

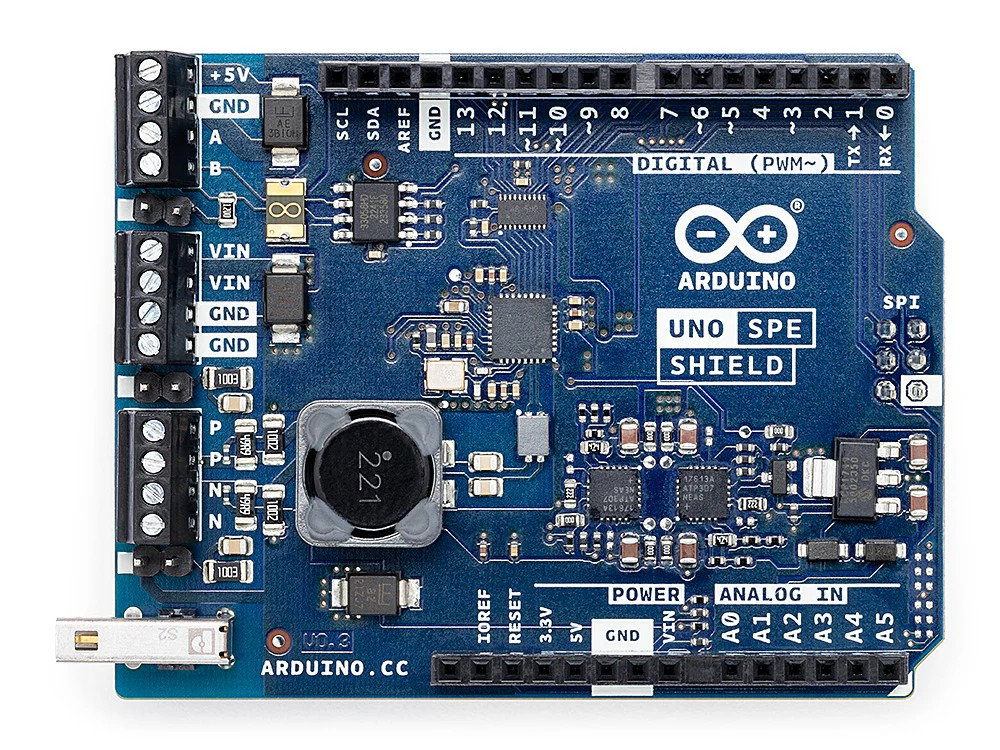

Das Arduino Uno SPE Shield wurde für den Einsatz mit dem Arduino Uno R4 (WiFi, Minima) und anderen Uno Boards entwickelt. Mit den Schraubanschlüssen können Sie einfach industrielle Geräte an Single Pair Ethernet und RS485 Ports anschließen. Das Shield bietet Zugang zu einer ganzen Reihe von GPIO-Pins, so dass Sie alle Funktionen Ihres Arduino nutzen können. Darüber hinaus unterstützt das Gerät eine Reihe von Schnittstellen, einschließlich I2C und PWM, was seine Vielseitigkeit noch erhöht.

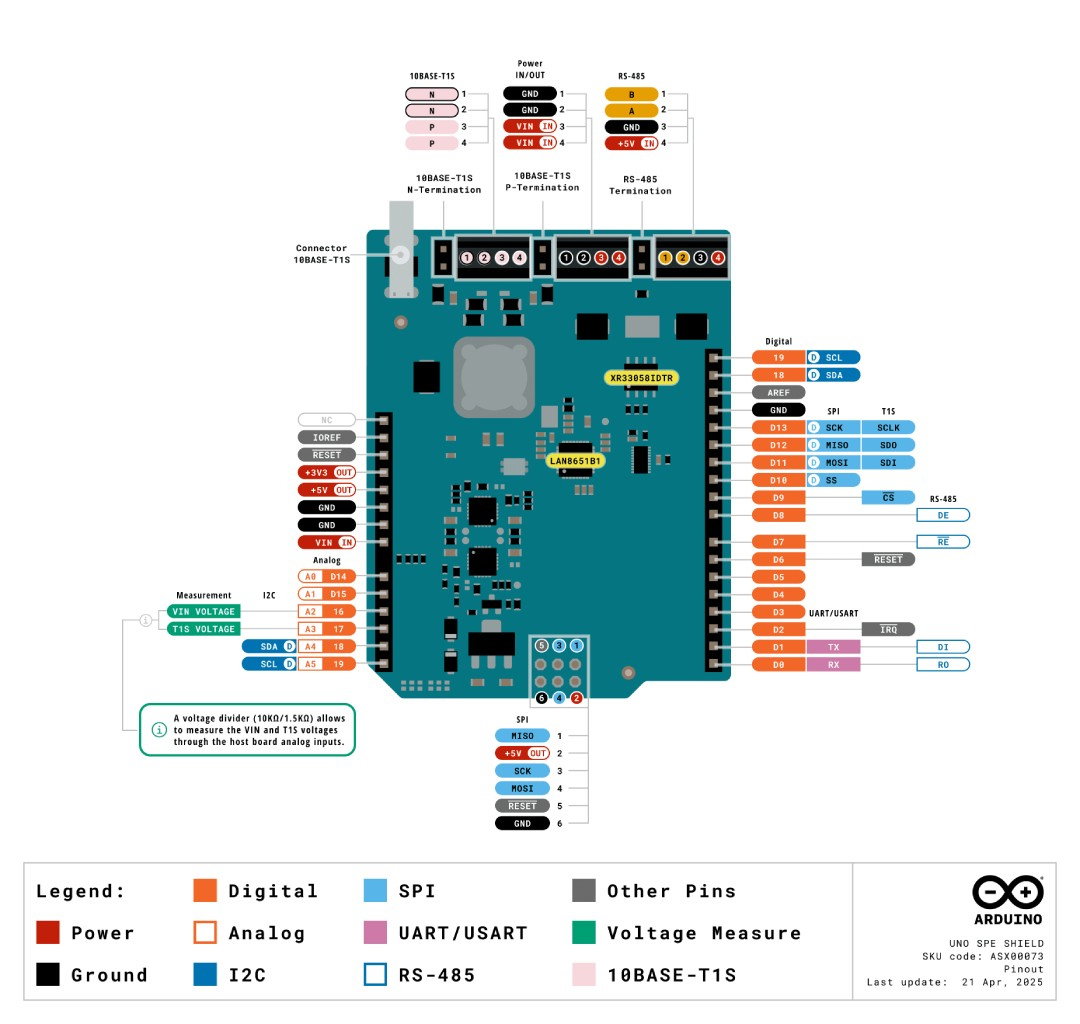

Pinout-Diagramm.
Eine integrierte RS485-Schnittstelle ermöglicht die nahtlose Integration in bestehende Systeme.
Software und Unterstützung
Das Arduino Uno SPE Shield wird vollständig von der Arduino IDE Software unterstützt und ermöglicht eine einfache Programmierung und Konfiguration. Eine spezielle Arduino-Bibliothek für Single Pair Ethernet und RS485-Unterstützung ist ebenfalls verfügbar und beschleunigt die Projektimplementierung erheblich. Dank des offenen Quellcodes haben Sie die volle Kontrolle über die Funktionsweise des Shields, so dass Sie es schnell an Ihre spezifischen Projektanforderungen anpassen können. Darüber hinaus stehen Tools wie das Arduino CLI und der Cloud Editor zur Verfügung, um die Anwendungsentwicklung in der Cloud und lokal zu unterstützen.
Anwendungen in der Praxis
Das Arduino Uno SPE Shield eignet sich für viele industrielle und IoT-Anwendungen wie z.B.:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Geräten an industrielle Systeme über eine einzige Kommunikationsleitung
- Smart Grid: Senden von Daten von Energiezählern und Wechselrichtern an die Cloud und Integration mit älteren Geräten, die auf RS485 laufen
- Automobilsysteme: Verknüpfung von ADAS-, Infotainment- und Steuerungssystemen über Ethernet mit der Überwachung vorhandener Komponenten über RS485
- Intelligente Gebäude: Integration von Beleuchtungs-, HLK- und Sicherheitssystemen in ein zentrales Managementsystem
- IoT-Prototyping: Entwicklung von IoT-Geräten mit Unterstützung für moderne Ethernet-Technologien und RS485-Altgeräte
Das Overlay ist für die einfache Verwendung mit der Arduino Uno-Familie konzipiert.
Das Overlay ist eine Plug-and-Play-Lösung, die durch eine spezielle Arduino-Bibliothek unterstützt wird.
Technische Daten des Arduino Uno SPE Shields
- Modell: ASX00073
- Kompatibilität: Arduino Uno R3, Uno R3 SMD, Uno WiFi Rev2, Uno R4 WiFi und Uno R4 Minima
- Kommunikation: Einpaariges Ethernet (10BASE-T1S), RS485
- Ein-Paar-Ethernet-Steuerung: LAN8651B1 (Mikrochip)
- SPE-Übertragungsrate: 10 Mbps
- Maximale Entfernung: 25 m (Multidrop)
- Topologie: bis zu 8 Knoten
- RS485-Transceiver: XR33058IDTR-F (MaxLinear)
- Übertragungsgeschwindigkeit: 20 Mbit/s
- Kommunikation: Halbduplex
- Maximale Entfernung: 1200 m
- Topologie: bis zu 80 Knoten
- USB-Spannungsversorgung: 5 V DC
- Externe Spannungsversorgung: 6 V bis 24 V DC
- PoDL-Spannungsversorgung: 6 V bis 24 V DC
- Maximaler Betriebsstrom: 2 A
- Betriebstemperaturbereich: -40°C bis 85°C
- Abmessungen: 68,85 x 53,34 mm

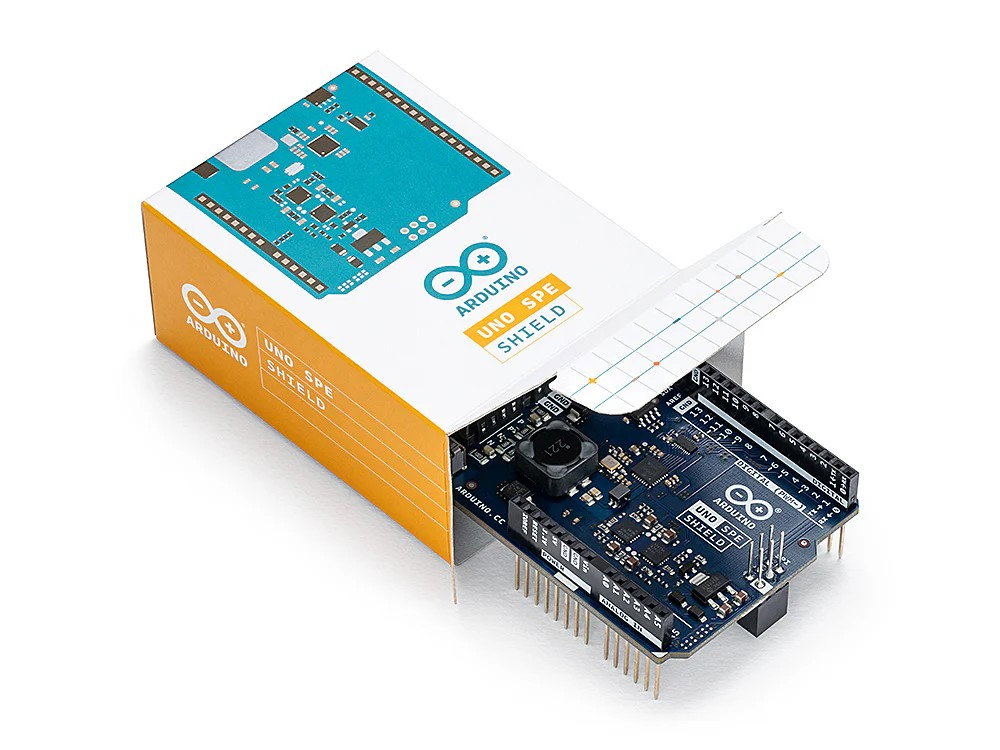

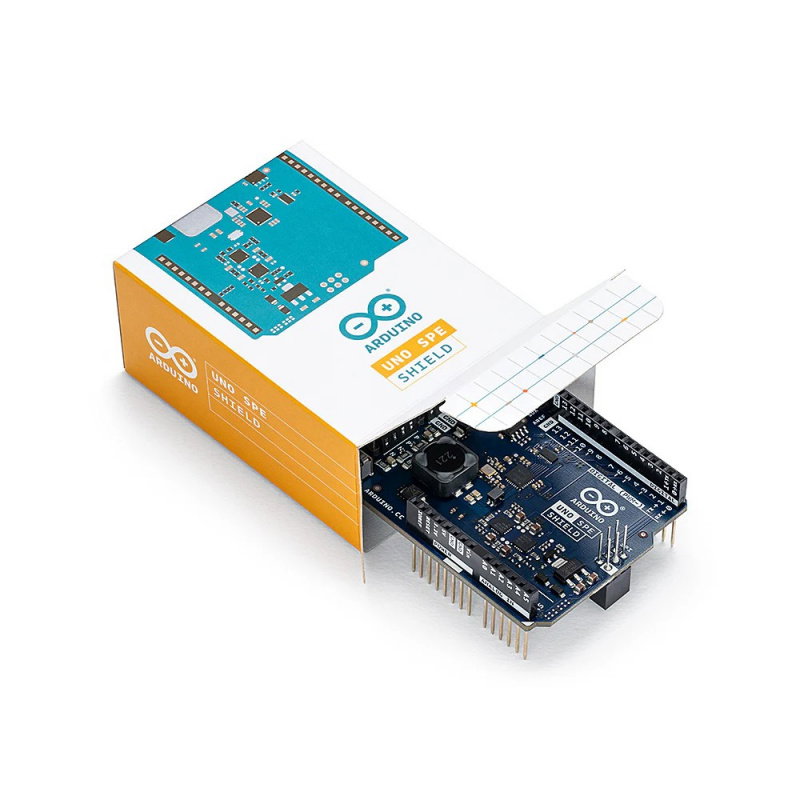

Inhalt des Kits
- 1x Arduino Uno SPE-Schild
