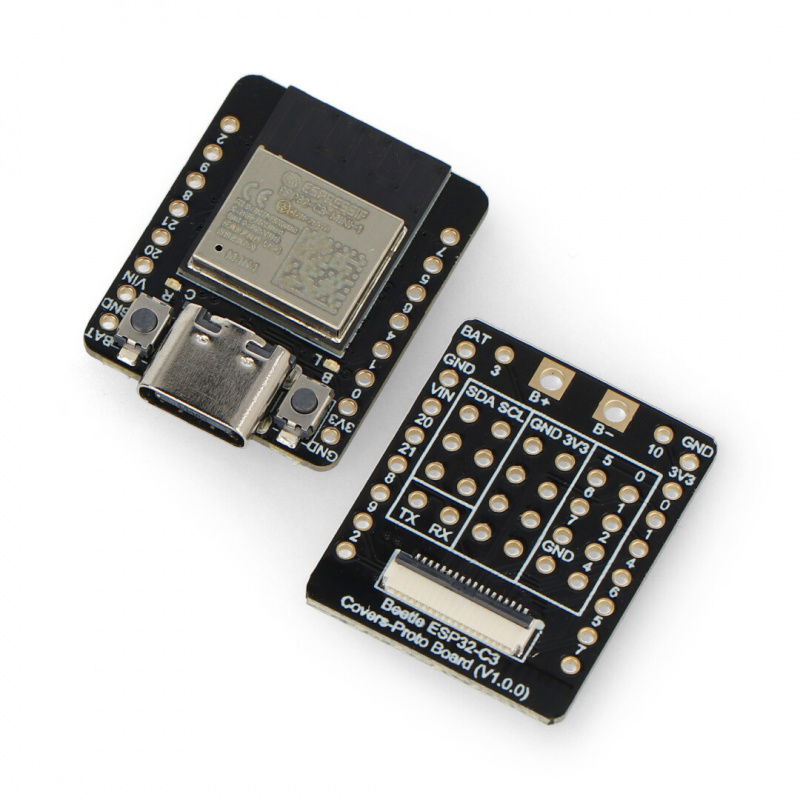

Produktbeschreibung: Beetle ESP32 - C3 RISC-V - mit Espressif ESP32-C3 RISC-V Mikrocontroller - WiFi - Bluetooth - DFRobot DFR0868
Das Modul ist mit einem Single-Core ESP32 - C3 RISC-V Prozessor mit einer Taktrate von bis zu 160 MHz ausgestattet. Es verfügt über 400 KB RAM , 364 KB ROM, 4 MB Flash und 8 KB RTC SRAM. Beetle ESP32-C3 ist hauptsächlich für IoT-Anwendungen konzipiert, es unterstützt WiFi -Dualband- und Bluetooth 5 (LE) -Funkkommunikation , was die Arbeit im Netzwerk erschwert, und unterstützt auch die Protokolle Bluetooth Mesh und Espressif WiFi Mesh Kommunikation ist viel stabiler und kann einen größeren Bereich abdecken. Es hat BOOT- und RST-Tasten.
Inhalt des Kits.
Beetle ESP32 - C3 RISC-V - mit Espressif ESP32-C3 RISC-V Mikrocontroller - WiFi - Bluetooth - DFRobot DFR0868.Besonderheiten des Beetle ESP32 - C3
- Ausgestattet mit ESP32 - C3-Chip mit Single-Core-RISC-V-Prozessor
- Kompakte Abmessungen von 25 x 20,5 mm ermöglichen den Einsatz der Fliese in außergewöhnlichen Projekten
- Integrierte Lademanagementfunktion für sichereres Laden und Entladen
- Ebenfalls enthalten ist eine Erweiterungskarte, die für die Erstellung von Projekten bequemer ist
- Unterstützung für drahtlose Kommunikation über WiFi und Bluetooth 5 (LE).
- Das Modul wird in den allgemein verstandenen Anwendungen des IoT Internet from Things-Systems verwendet
Inhalt des Kits

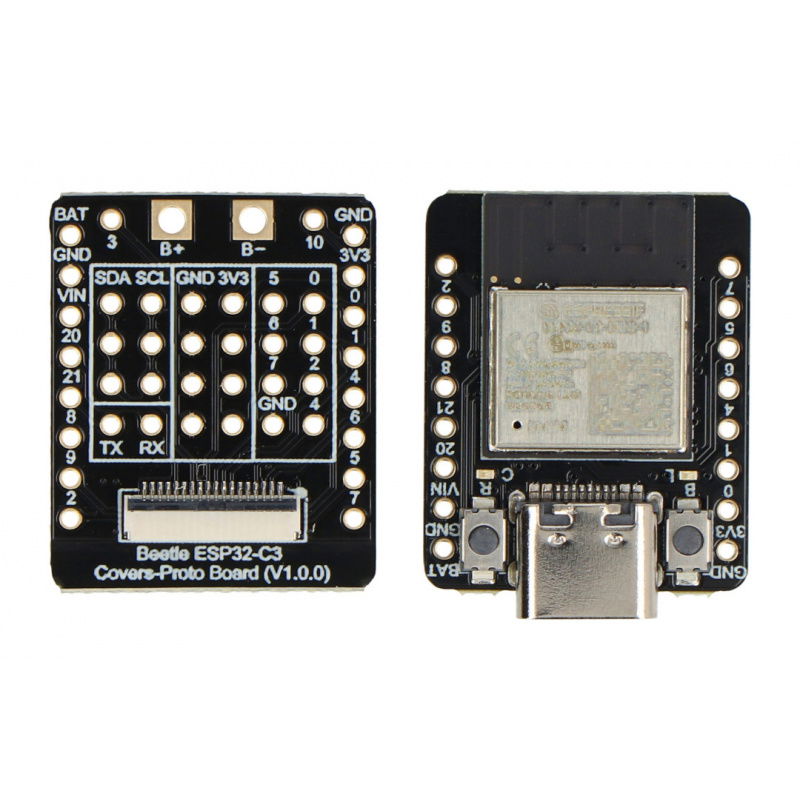

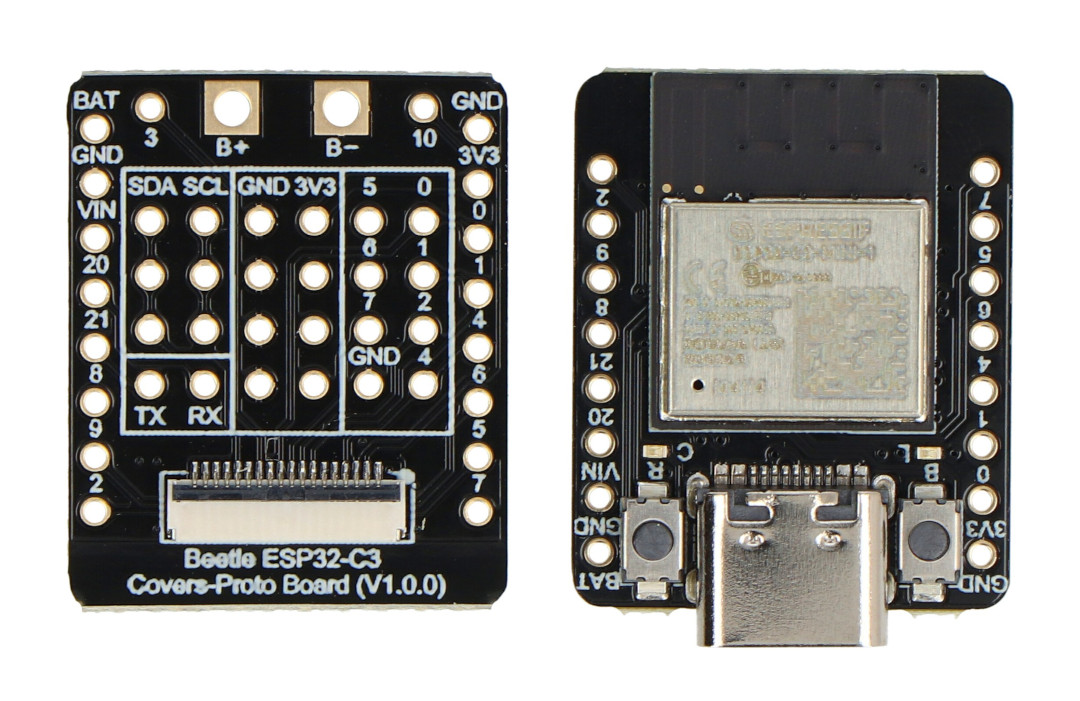

- Beetle ESP32-C3 Hauptmodul - 1 Stk
- Beetle ESP32-C3 Erweiterungskarte - 1 Stk
- 1x8 Goldnadelstreifen - 2,54 mm Raster - 2 Stück
Empfohlene Verwendung des Moduls
- Industrielle Automatisierung
- Smart Home und IoT-Anwendungen
- Medizinische Ausrüstung
- Unterhaltungselektronik
- Weit verbreitetes Prototyping von Systemen

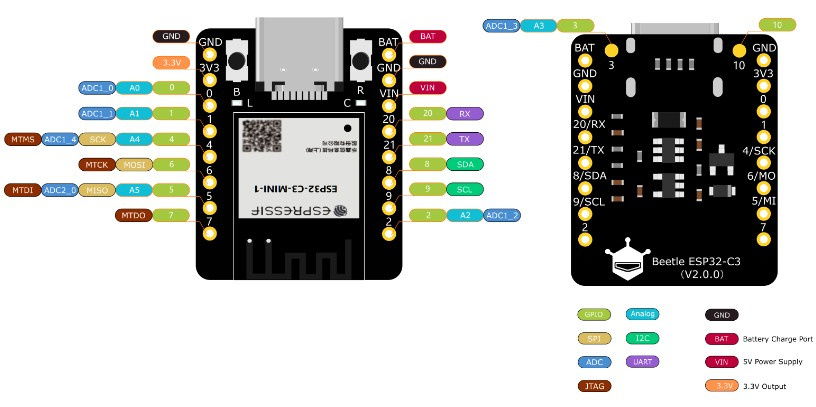

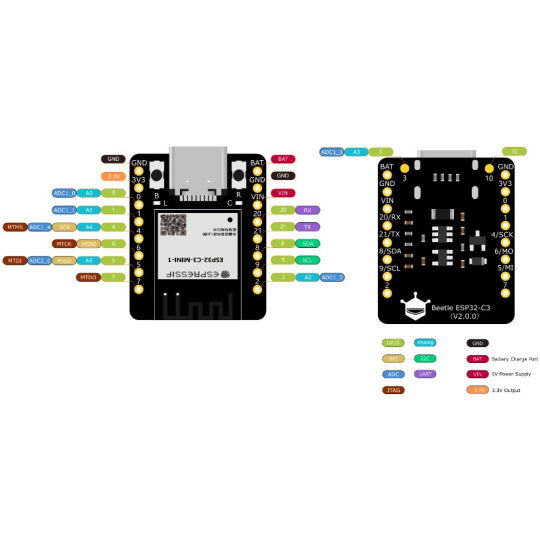

Anordnung der Leads.
Beetle ESP32 - C3 RISC-V von DFRobot.
Der Hersteller hat eine ausführliche Bedienungsanleitung vorbereitet, die den Einstieg in die Arbeit mit dem Modul erleichtert. Sie finden auch Anweisungen zur Verwendung der WiFi-Funktionen des Controllers, z. B. zum Verbinden mit IoT-Plattformen - Aliyun oder IFTTT und anderen. Benutzer können auch verschiedene DFRobot-Sensoren und -Peripheriegeräte verwenden, um viel umfangreichere IoT-Systeme aufzubauen.
Technische Daten Käfer ESP32 - C3
- Grundparameter
- Betriebsspannung: 3,3 V
- Eingangsspannung vom USB-Typ-C-Anschluss: 5V Gleichstrom
- Eingangsspannung vom VIN-Pin: 5 V DC
- Arbeitsstrom: 25 mA
- Maximaler Ladestrom: 400 mA
- Betriebstemperatur des Moduls: von -40 ° C bis 105 ° C
- Fliesengröße: 25 x 20,5 mm
- Hardwareparameter
- Prozessor: RISC-V 32-Bit-Single-Core-Prozessor
- Taktfrequenz: 160 MHz
- SRAM-Speicher: 400 kB
- ROM-Speicher: 384 kB
- Flash-Speicher: 4 MB
- RTC-SRAM-Speicher: 8 kB
- USB-Standard: USB 2.0 mit Geschwindigkeiten bis zu 12 Mbit/s
- Entwicklungsumgebung: Arduino IDE, ESP-IDF, MicroPython, C/C++ und Python
- WiFi-drahtlose Kommunikation
- WiFi-Protokoll: IEEE 802.11b / g / n
- Bandbreite: 20 MHz, 40 MHz im 2,4-GHz-Band
- WLAN-Modus: Station, SoftAP, SoftAP + Station und Zufallsmodus
- WLAN-Frequenz: 2,4 GHz
- Frame-Aggregation: TX / RX A-MPDU, TX / RX A-MSDU
- Drahtlose Bluetooth-Kommunikation
- Bluetooth-Standard: Bluetooth 5, Bluetooth Mesh
- Bluetooth-Frequenz: 125 kbps, 500 kbps, 1 Mbps, 2 Mbps
- Vorstand führt
- Digitale E / A x13
- LED-PWM x6
- SPI x1, UART x2, I2C x1, I2S x1
- IR-Transceiver: x2 Sendekanal, x2 Empfangskanal (zufälliger Pin)
- 2x 12-Bit-SAR-ADC-Wandler, bis zu 6 Kanäle
- DMA-Controller mit 3 Sende- und 3 Empfangskanälen
- USB-Typ-C-Anschluss x1
