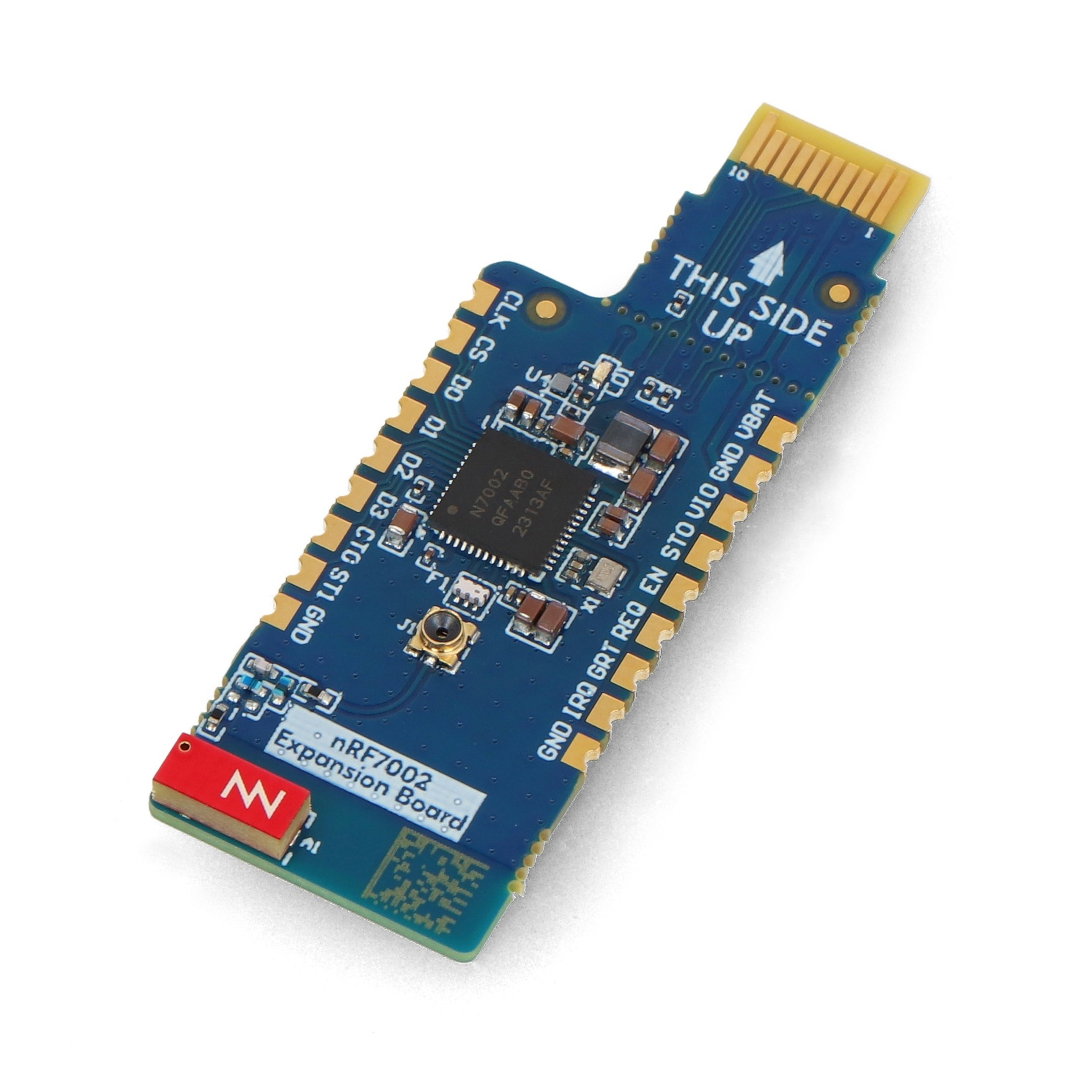

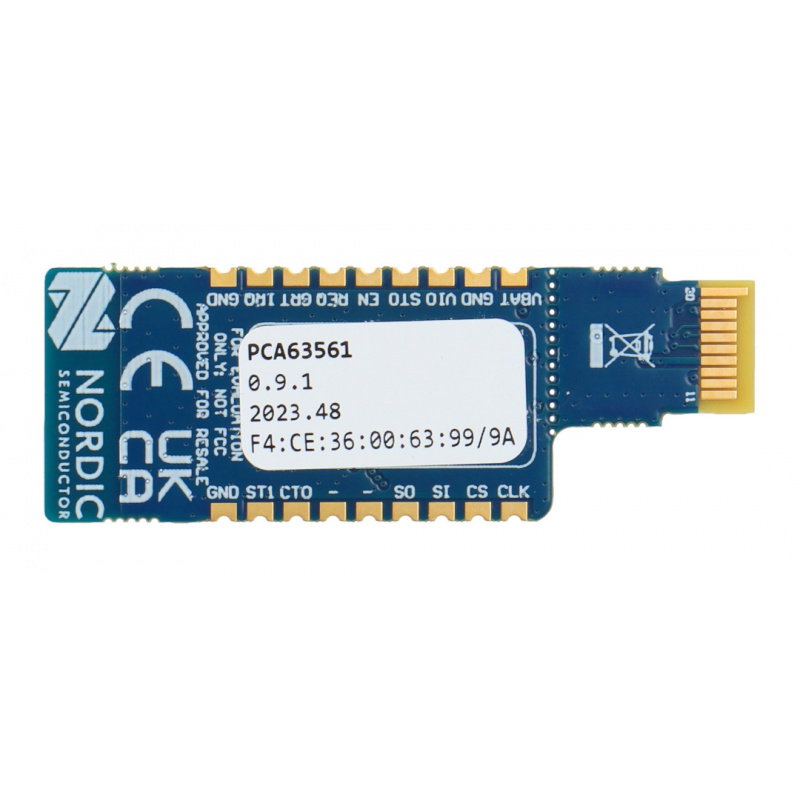

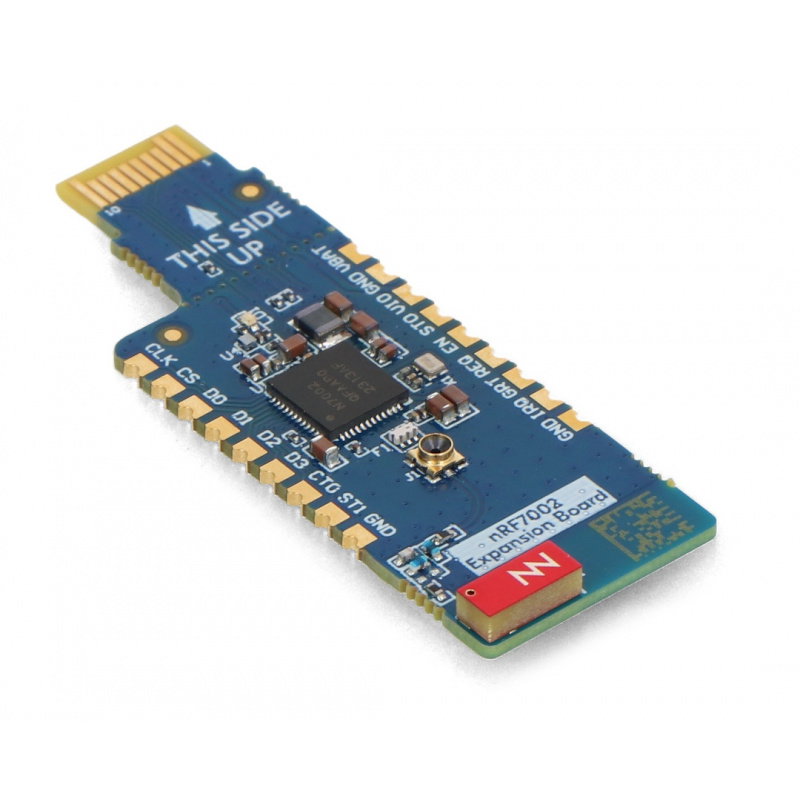

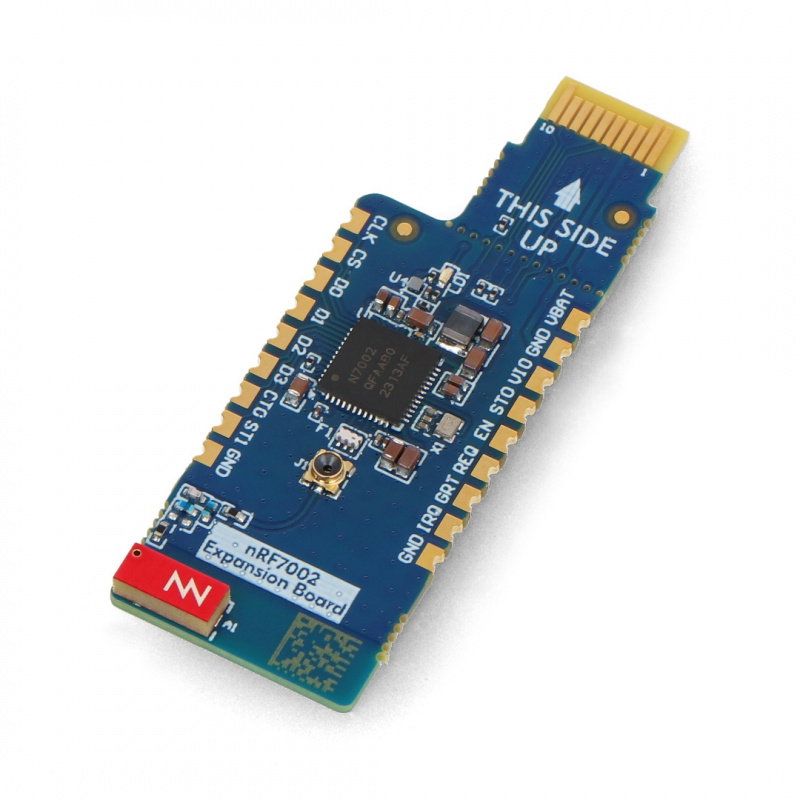

Produktbeschreibung: nRF7002-EB – WiFi 6 Erweiterungsplatine für Nordic Thingy:53 – Nordic Semiconductor
Das Nordic Semiconductor nRF7002-EB ist eine Erweiterungsplatine, die die Nordic Thingy:53 Prototyping-Plattform um WiFi 6- Konnektivität erweitert. Die Platine nutzt den nRF7002 Wi-Fi Companion IC und ermöglicht so die Entwicklung energieeffizienter IoT-Anwendungen im 2,4-GHz- und 5-GHz- Band. Die Kommunikation mit dem Hostsystem erfolgt über SPI . Dank einer 3-Draht-Koexistenzschnittstelle ist die Platine kompatibel mit Bluetooth LE, Thread und ZigBee. Die Integration mit dem nRF Connect SDK bietet Zugriff auf Entwicklungsunterstützung, Beispiele und sofort einsatzbereite Tools für einen schnellen Einstieg.

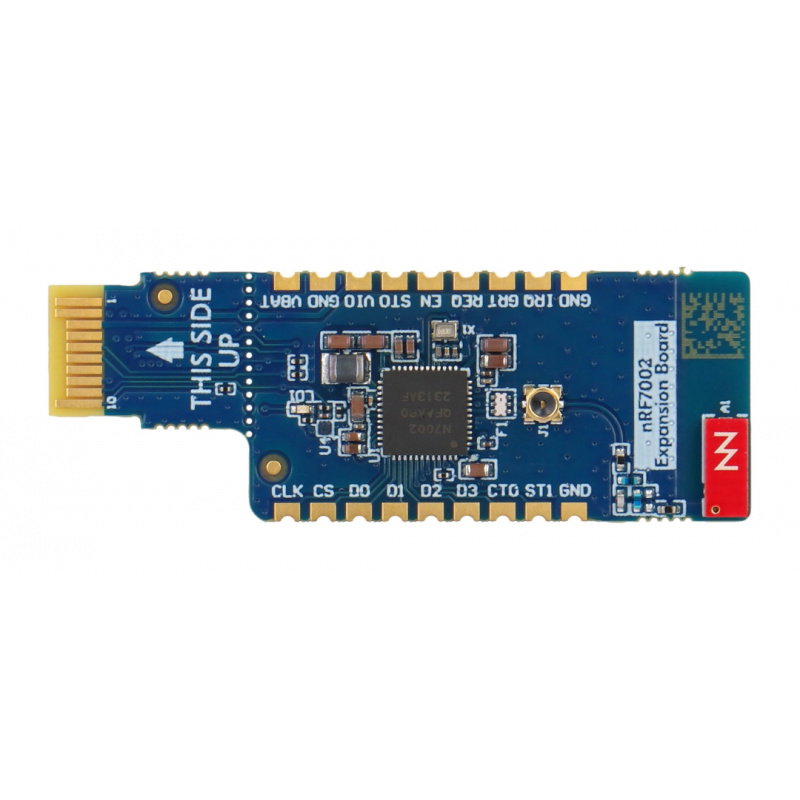

nRF7002-EB - WiFi 6 Erweiterungsplatine für Nordic Thingy:53 - Nordic Semiconductor.
Das Board nutzt einen Thingy:53 SoC als Host. Die Kommunikation erfolgt über die SPI-Schnittstelle.
Hauptmerkmale des nRF7002-EB-Moduls
- nRF7002 Wi-Fi Companion IC : Unterstützt energieeffiziente WiFi 6-Kommunikation für IoT-Anwendungen
- Betrieb im 2,4-GHz- und 5-GHz-Band : die Möglichkeit, zwei Frequenzbereiche zu nutzen
- Nordic Thingy:53 Kompatibilität : Schnelle Verbindung über PCB-Randstecker
- nRF Connect SDK-Unterstützung : Zugriff auf Beispiele, Bibliotheken und Entwicklungswerkzeuge
- WiFi 6-Unterstützung : Unterstützung für OFDMA, Beamforming und Target Wake Time-Technologie
- SPI/QSPI-Schnittstelle : Kommunikation mit einem Host-Chip in Prototypenprojekten
- Randlöcher : die Möglichkeit, die Platine auf eigene Leiterplattendesigns zu löten
- Matter Support : Möglichkeit zur Entwicklung von Prototypen für Smart-Home-Geräte mithilfe von WLAN, Bluetooth LE und Thread.

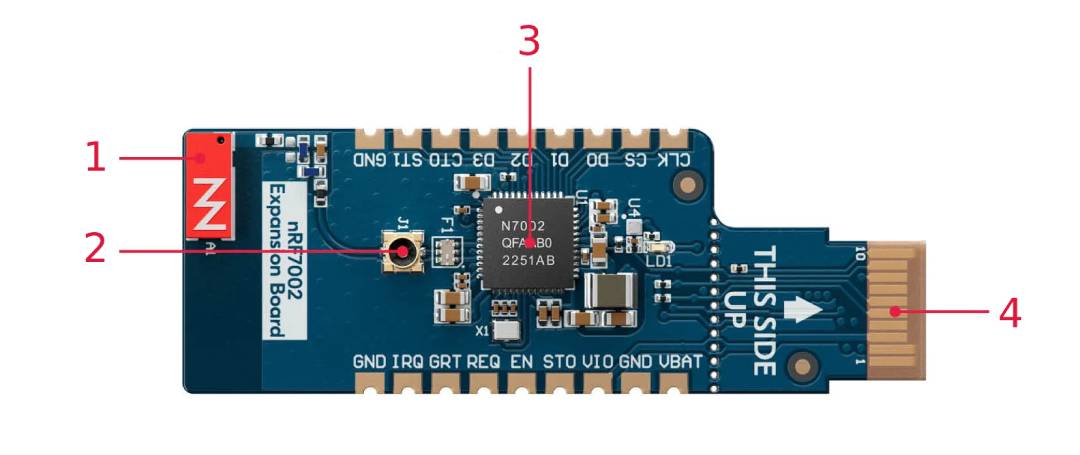

Komponenten auf der nRF7002-EB-Platine
- 2,4-GHz-/5-GHz-WLAN-Antenne – Integrierte Leiterplattenantenne ermöglicht drahtlose Kommunikation in zwei Frequenzbändern
- SWF-Anschluss für HF-Messungen – Serviceanschluss zum Testen und Messen von Funksignalparametern
- nRF7002 Wi-Fi 6 Companion IC – der Hauptchip, der für die Abwicklung der WiFi 6-Kommunikation zuständig ist
- Leiterplatten-Randverbinder – eine Schnittstelle, die es ermöglicht, die Platine mit der Nordic Thingy-Plattform zu verbinden:53
Anordnung der Elemente.
Praktische Anwendungen der WiFi 6-Platine
Das nRF7002-EB ist ideal für IoT-Projekte, die eine stabile und energieeffiziente drahtlose Kommunikation erfordern . Das Board eignet sich für Smart-Home-Anwendungen, industrielle Automatisierung, Wearables, Überwachungssysteme und Machine-Learning-Anwendungen . Dank Unterstützung von WiFi 6 und Kompatibilität mit Thingy:53 ermöglicht das Modul die direkte Datenübertragung an Edge Impulse Studio über WLAN, ohne dass ein Smartphone per Bluetooth LE verbunden sein muss. Die Erweiterung ist auch eine gute Wahl für die Entwicklung von Prototypen für Matter-Geräte, bei denen WLAN einen hohen Datendurchsatz bietet, Bluetooth LE für den Startvorgang genutzt wird und Thread ein energieeffizientes Mesh-Netzwerk unterstützt.
Technische Spezifikationen des WiFi 6 nRF7002-EB-Moduls
- Chip: nRF7002 Wi-Fi Companion IC
- WLAN-Standard: IEEE 802.11a/b/g/n/ac/ax
- Unterstützte Frequenzbänder: 2,4 GHz und 5 GHz
- WLAN-Betriebsmodus: STA
- PHY-Durchsatz: Bis zu 86 Mbit/s
- Modulation: 64 QAM (MCS7)
- Kanalbreite: 20 MHz
- Kommunikationsschnittstelle: SPI / QSPI
- Unterstützte Funktionen: OFDMA, Beamforming, Ziel-Weckzeit
- Kompatibilität: Nordic Thingy:53
- Unterstützte Technologien: WiFi 6, Bluetooth LE, Thread, Matter
- Anschlüsse: Randlöcher, SWF
- Entwicklungsunterstützung: nRF Connect SDK
- Antennentyp: Integrierte Leiterplattenantenne
Inhalt des Sets
- Nordic Semiconductor nRF7002-EB-Platine
Mit der Edge Impulse Sample-Software können Sie Datenproben direkt über WLAN in die Cloud senden.
