Für das Drehmodul ist die Verwendung eines Ador Extension Base Add-ons erforderlich , das die korrekte Installation ermöglicht und ausreichend Arbeitsraum im Inneren des FLUX Ador-Geräts bietet.
Bei der Bearbeitung breiterer Objekte wird die Verwendung des Riser-Add-ons empfohlen.
Für die Gravur von länglichen Gegenständen wie Gläsern, Flaschen oder Baseballschlägern wird die Verwendung des drehbaren Stützturm-Aufsatzes empfohlen.
Produktbeschreibung: Ador Chuck Drehmodul für den FLUX Ador Laserschneider und -gravierer
Das Ador Chuck Rotary Add-on ist ein fortschrittlicher Drehaufsatz für den FLUX Ador Laserschneider und -gravierer , der für präzise 360°-Gravuren entwickelt wurde. Das Modul nutzt einen präzisen Spannbackenmechanismus , der ein sicheres und stabiles Spannen von Elementen unterschiedlicher Formen und Größen gewährleistet. Dies ermöglicht sowohl Außen- als auch Innengravuren , beispielsweise auf Ringen. Ein großer Einstellbereich des Neigungswinkels und die Möglichkeit, mit langen Objekten zu arbeiten, ermöglichen die einfache und wiederholbare Bearbeitung unregelmäßiger oder konischer Formen. Das Set umfasst verschiedene Spannbacken – gestuft, L-förmig und sechseckig –, die die Bearbeitung von Objekten mit einem Durchmesser von 1 mm bis 130 mm ermöglichen. Das Drehmodul benötigt das Ador Extension Base Add-on , das eine korrekte Montage ermöglicht und ausreichend Arbeitsraum im FLUX Ador Gravierer bietet. Ohne dieses Zubehör kann die Verwendung des Aufsatzes eingeschränkt oder unmöglich sein . Durch eine sorgfältig ausgewählte Konfiguration von zusätzlichem Zubehör können Sie das Potenzial des Ador Chuck Rotary voll ausschöpfen und die Workstation an spezifische Anwendungen anpassen.

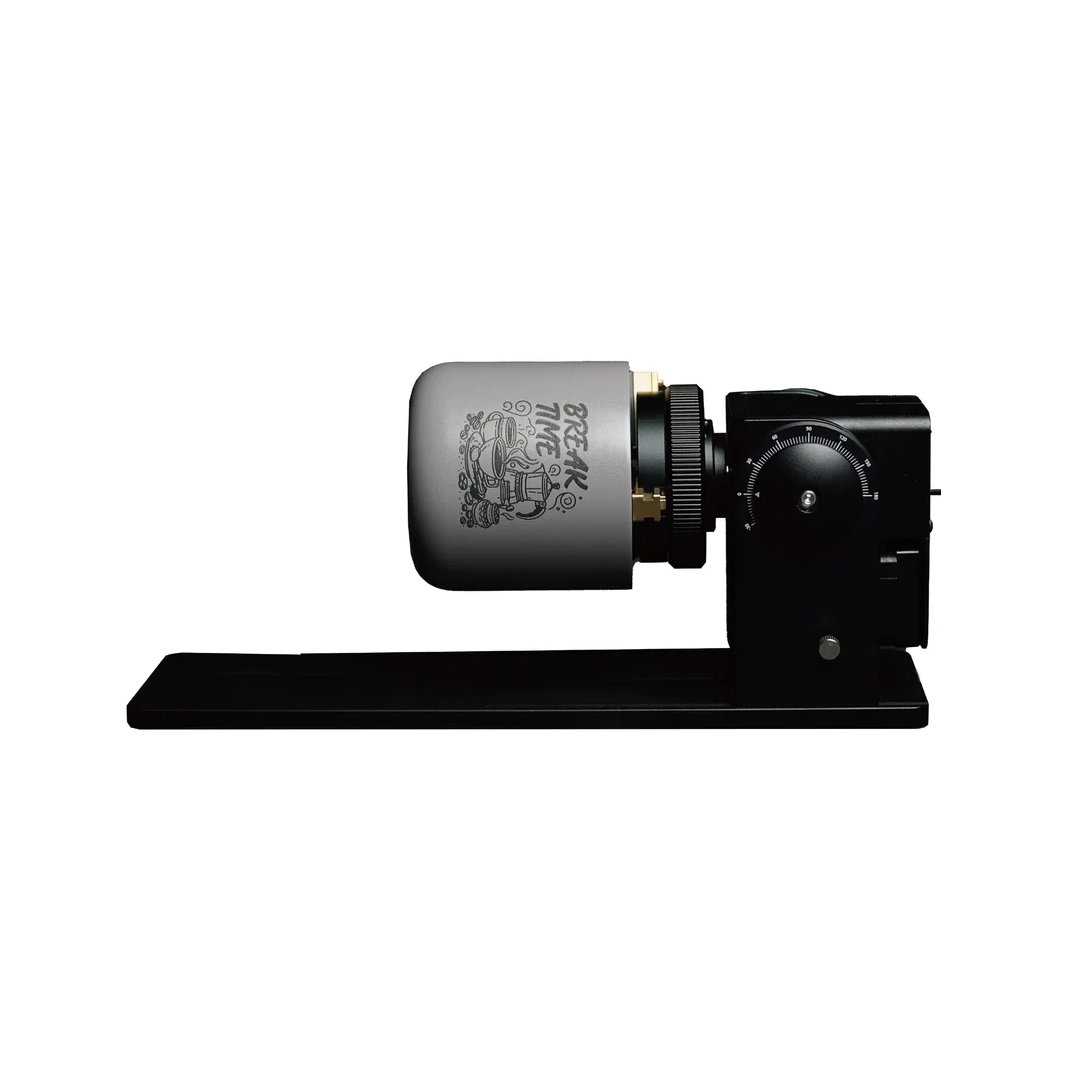

Ador Chuck Drehmodul für den FLUX Ador Laserschneider und -gravierer.

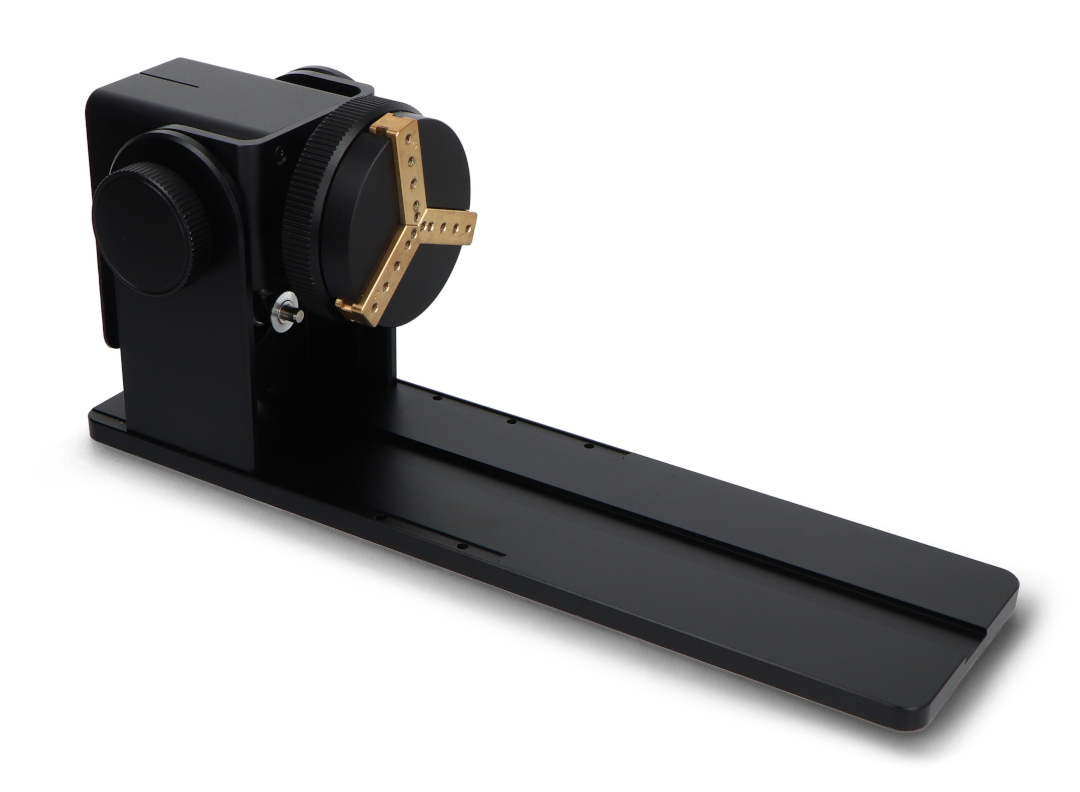

Das Modul verfügt über austauschbare Halterungen für Objekte mit unterschiedlichen Durchmessern und Formen.
Hauptmerkmale des Drehaufsatzes
- Vielseitiges Backensystem : Das Set enthält gestufte, L-förmige und sechseckige Backen für die stabile Klemmung verschiedenster Geometrien.
- Großer Durchmesserbereich : Geeignet für die Bearbeitung von Werkstücken mit Durchmessern von 1 mm bis 130 mm, von dünnen Stiften bis hin zu großen Gefäßen.
- 360°-Gravur : Gewährleistet eine reibungslose Drehung ohne Spiel und garantiert so ein perfektes Muster, das sich über den gesamten Umfang des Artikels erstreckt.
- Neigungswinkelverstellung : Die Konstruktion ermöglicht die Bearbeitung konischer Objekte, wobei die gravierte Oberfläche stets in der Laserachse bleibt.
- Hohe Kompatibilität : Spezielle Lösung für die Flux Ador-Serie, die eine vollständige Synchronisierung mit der Herstellersoftware gewährleistet.
- Hohe Masse und Stabilität : Das 1,65 kg schwere Modul garantiert vibrationsfreien Betrieb und somit saubere Gravuren.
Stabilität und Präzision der Gravur
Die hochentwickelten, rutschfesten Backen gewährleisten maximale Stabilität beim Lasergravieren und verhindern ein Verrutschen des Materials. Die hohe Spannkraft ermöglicht präzises Markieren sowohl empfindlicher als auch harter Oberflächen. Das Endstützensystem stützt auch längere Werkstücke und verbessert die Genauigkeit deutlich. Die reduzierten Vibrationen sorgen für schärfere Details und reproduzierbare Ergebnisse. Dies ist die ideale Lösung für anspruchsvolle technische Anwendungen. Die stabile Montage in Kombination mit der stufenlosen Verstellung ermöglicht perfekt scharfe Kanten, selbst bei kleinsten Durchmessern ab 1 mm für zylindrische Objekte und 11 mm für Ringe .

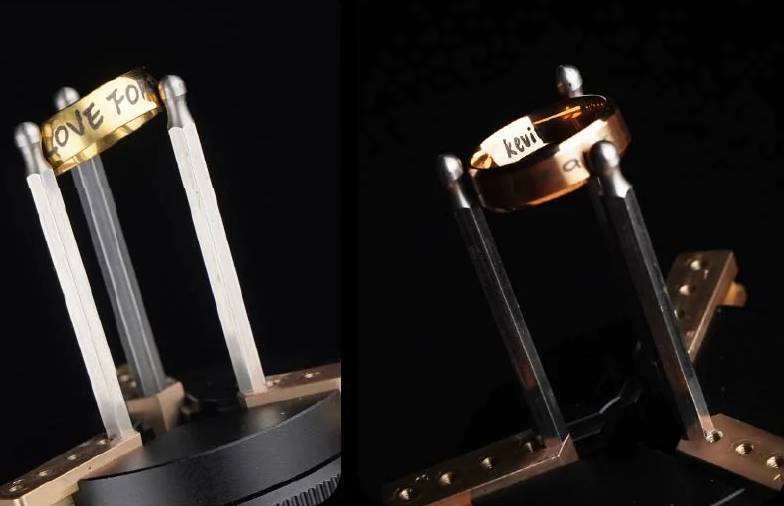

Das Drehmodul ermöglicht präzise Gravuren auf Ringen und Schmuckstücken.

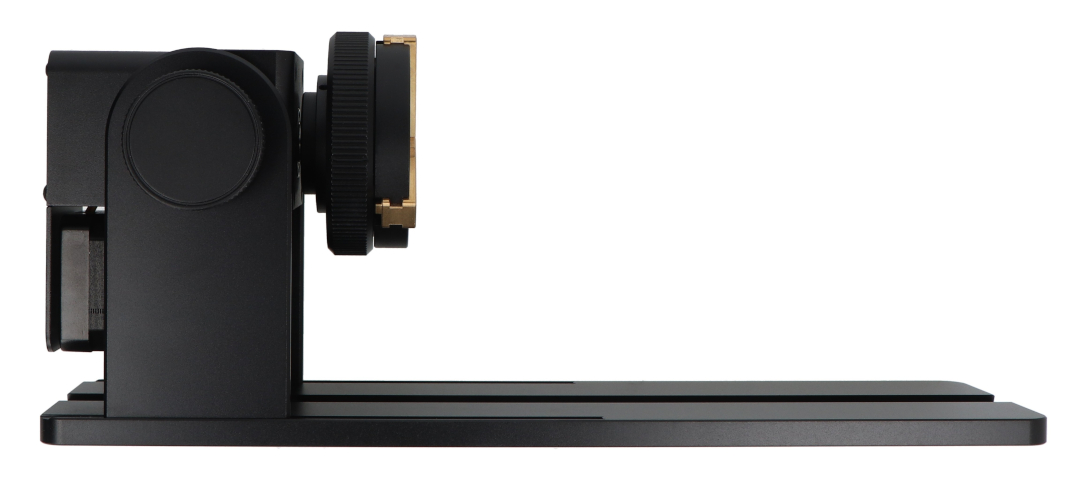

Der Drehaufsatz ist speziell für den FLUX Ador Plotter entwickelt.
Bearbeitung von konischen und unregelmäßigen Objekten mit Winkeleinstellung
Die Basis ermöglicht die präzise Positionierung des Werkstücks für jedes Projekt. Dank des Winkelverstellbereichs von -30° bis 180° lassen sich selbst unregelmäßig geformte Objekte wie Baseballschläger, Weinflaschen oder konische Thermoskannen exakt positionieren. Das System ist mit Zubehör wie der Spannfuttererhöhung erweiterbar, die den Arbeitsbereich für große Werkstücke vergrößert . So können auch breite Objekte komfortabel und ohne strukturelle Einschränkungen graviert werden. In Kombination mit der hinteren Stütze und dem Drehstützturm bietet das System optimale Unterstützung für lange und schwere Objekte. Der modulare Aufbau ermöglicht die individuelle Anpassung an die Bedürfnisse des Anwenders und gewährleistet maximale Flexibilität und Skalierbarkeit.
Technische Spezifikationen des Ador Chuck Drehaufsatzes
- Gravurdurchmesser – zylindrische Objekte: von 1 mm bis 130 mm
- Gravurdurchmesser – Ringe: von 11 mm bis 130 mm
- Gravurdurchmesser – Kugeln: von 25 mm bis 130 mm
- Maximale Gravurlänge: 325 mm
- Winkelverstellbereich: -30° bis 180°
- Spannfuttertyp: Backe (Stufe, L, Sechskant)
- Kompatibilität: FLUX Ador (erfordert Chuck Riser Erweiterungsbasis)
- Abmessungen: 300 x 103 x 125 mm
- Gewicht: 1,65 kg
Inhalt des Sets
- FLUX Ador Chuck Rotary Add-on
- Hintere Stütze zur Stabilisierung langer Elemente
- Verbindungskabel
- Bremssattel
- Inbusschlüssel
- Sechseckige Backen x 3
- Stufenbacken x 3
- L-förmige Backen x 3
- Flexibles Maßband
- M3 x 6 Befestigungsschrauben
- Mini-Wasserwaage
- Kalibrierplatte

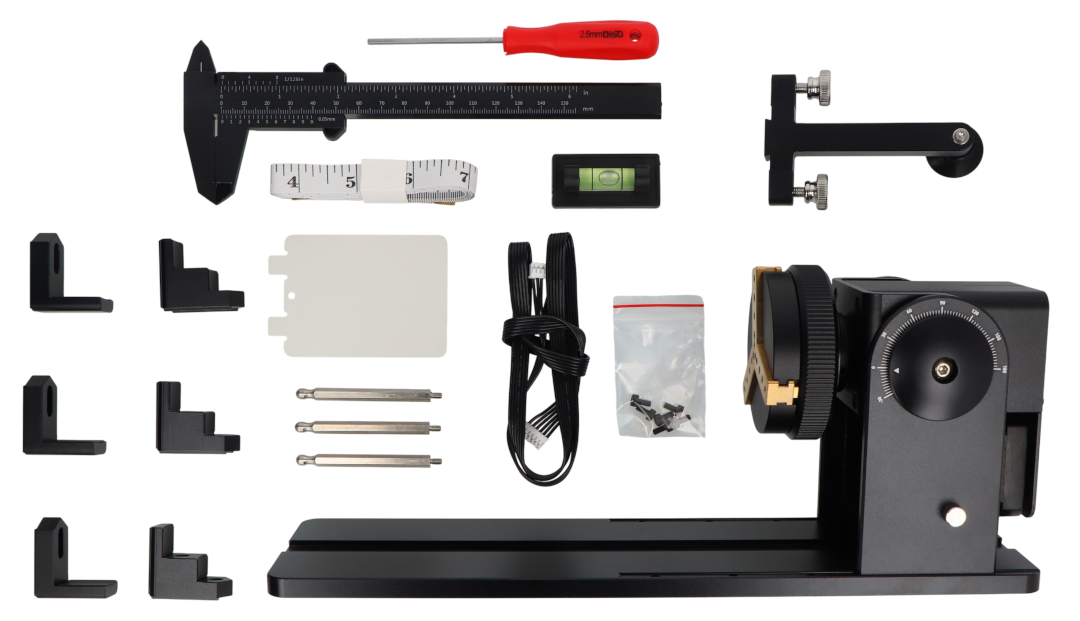

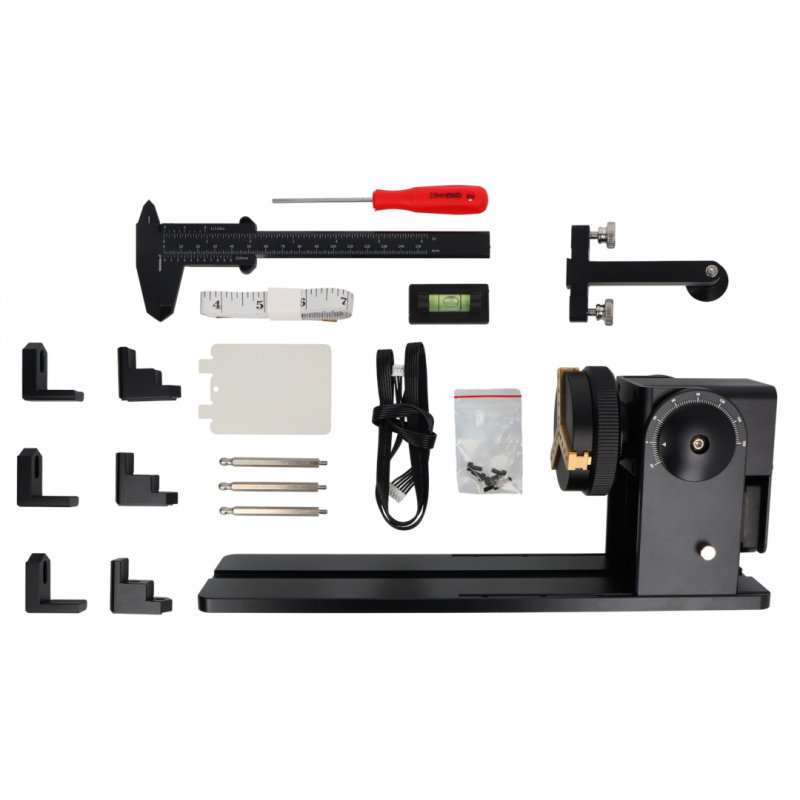

Im Set enthaltene Elemente.
