Produktbeschreibung: HighPi Pro 5S-Gehäuse für Raspberry Pi 5 - ABS - schwarz - PiHut 106008
Das HighPi Pro 5S ist ein fortschrittliches Gehäuse für den Raspberry Pi 5, das ein modernes Design mit außergewöhnlicher Funktionalität verbindet. Es wurde entwickelt, um die Möglichkeiten der neuen Version des Boards voll auszuschöpfen, bietet Kompatibilität mit dem offiziellen aktiven Kühlsystem des Raspberry Pi und ermöglicht die Sichtbarkeit und den Zugriff auf den Netzschalter und die Status-LED. Das Gehäuse ist aus robustem ABS-Kunststoff gefertigt und bietet einen sehr großen Innenraum, der die bequeme Montage verschiedener HAT-Overlays wie PoE, NVMe oder UPS ermöglicht. Dank des werkzeuglosen Designs ist die Montage und Demontage sofort und intuitiv möglich, und alle Komponenten werden fest an ihrem Platz gehalten. Darüber hinaus verfügt es über eine abnehmbare microSD-Kartenabdeckung, die von innen geschützt ist und unter der Abdeckung aufbewahrt wird.

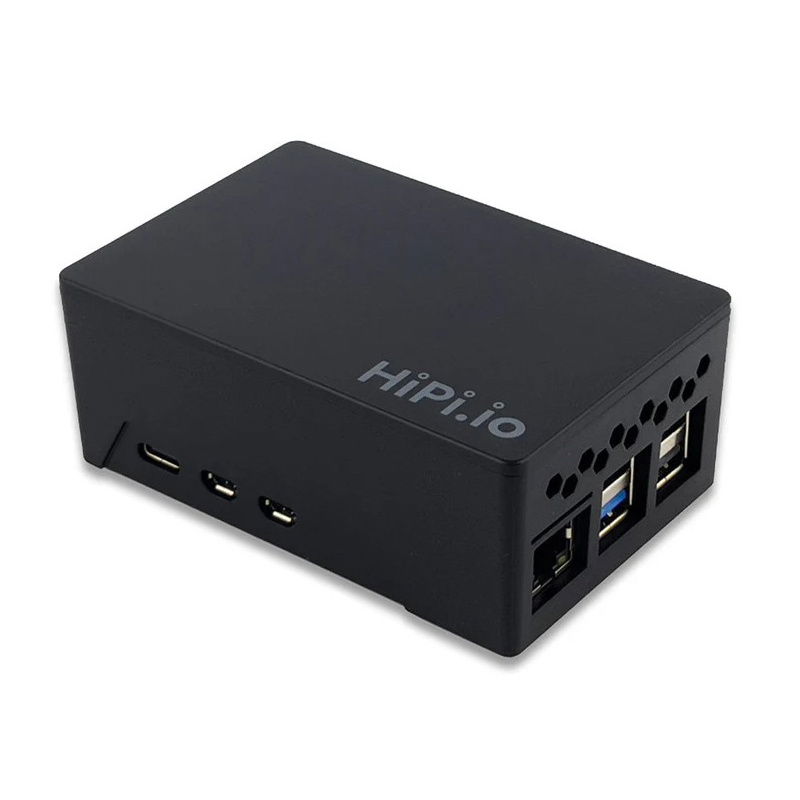

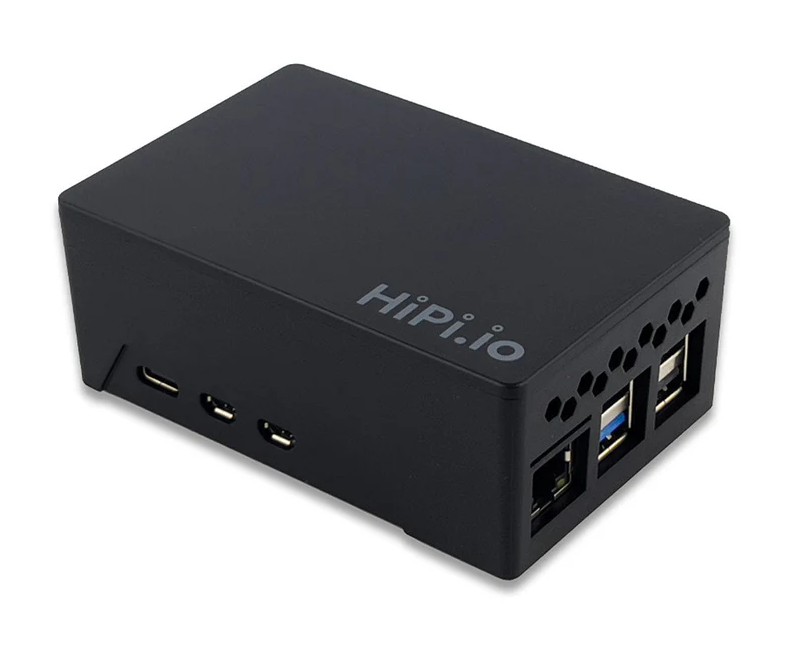

HighPi Pro 5S Gehäuse für Raspberry Pi 5 - ABS - schwarz - PiHut 106008.

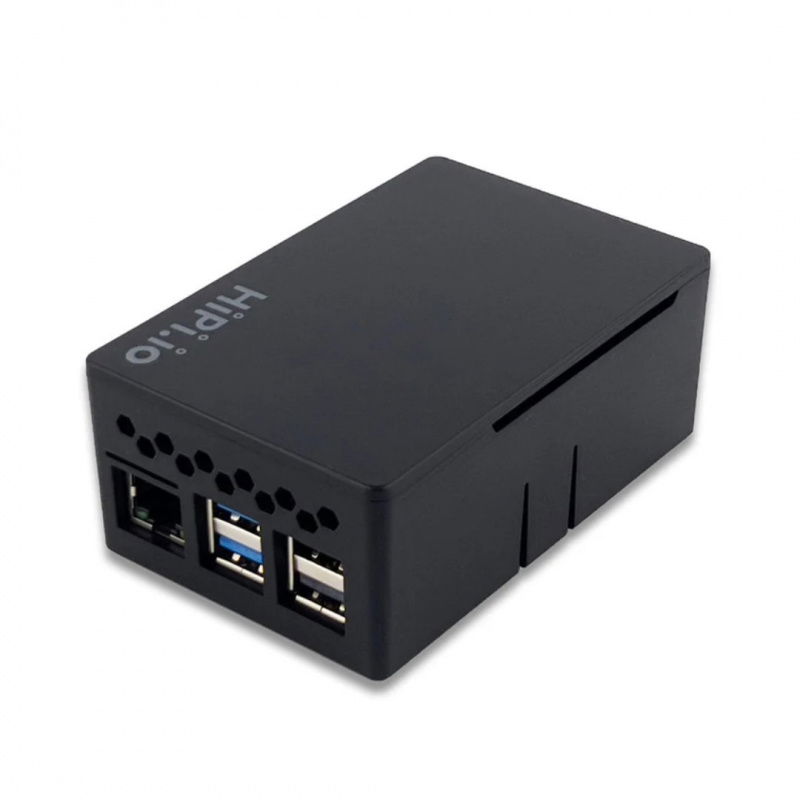

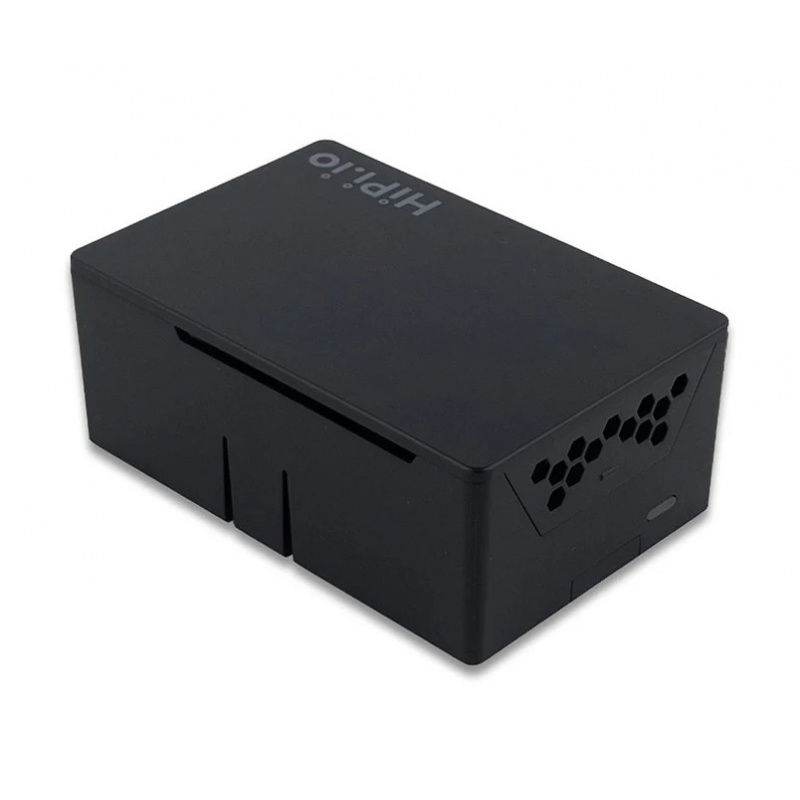

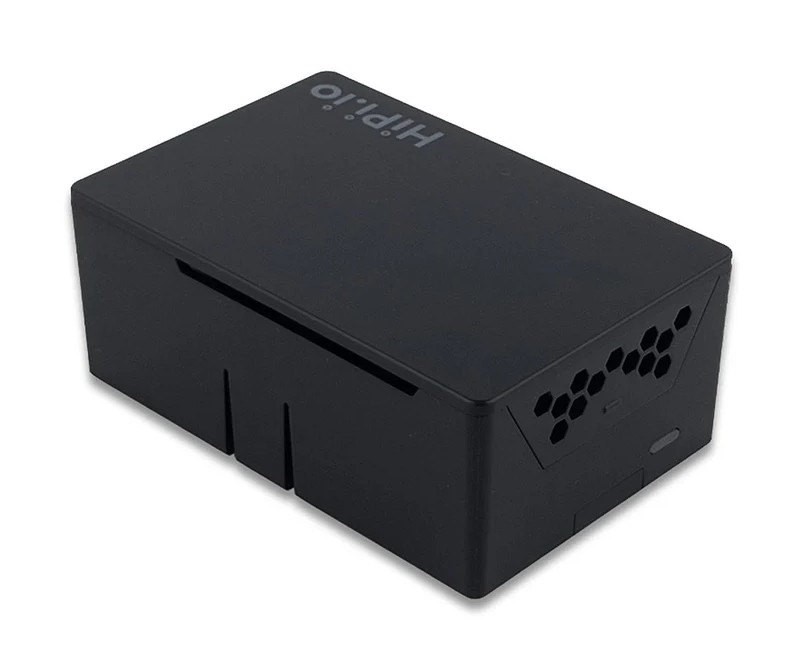

Die Sichtbarkeit des Power-Buttons und der externen Status-LED machen es einfach, den Status des Minicomputers zu überprüfen.
Hauptmerkmale des HighPi Pro 5S Gehäuses
- Kompatibel nur mit Raspberry Pi 5: entwickelt mit einzigartigen Funktionen der nächsten Generation
- Optimale Belüftungsöffnungen: gewährleisten einen effizienten Luftstrom für den Raspberry Pi Active Cooler
- Druckknopf und Power-LED: einfacher Zugriff und Überprüfung des Status des Minicomputers
- Kamerakabelbuchse: ermöglicht den Anschluss des Kameramoduls ohne Öffnen des Gehäuses
- Sichere microSD-Abdeckung: von innen herausnehmbar und in der Abdeckung verstaut
- Werkzeuglose Montage: schnelle Montage und Demontage - werkzeuglos versiegelte Anschlüsse
- Geräumiges Innendesign: Platz für HATs, Kühlsysteme, PCBs bis zu 30,5 mm Höhe
- GPIO-Tape-Slot: ermöglicht den Zugang zu den Anschlüssen ohne Öffnen des Gehäuses
- 4 selbstklebende Gummifüße: Stabilität auf jeder Oberfläche
Was passt in das Gehäuse?
Das Innere des HighPi Pro 5S-Gehäuses wurde für die Kompatibilität mit dem Raspberry Pi Active Cooler konzipiert, der das Herzstück des Designs ist. Neben dem Board und der Kühlung können zusätzliche Overlays wie ein PoE-Power-HAT, ein NVMe-Overlay oder eine USV eingebaut werden- solange ihre Höhe 14,5 mm über dem Lüfter nicht überschreitet (unter Verwendung von 16 mm Abstandshaltern). Wenn auf eine aktive Kühlung verzichtet wird, erlaubt das Gehäuse größere Kühlkörper oder alternative Kühlsysteme und HATs mit einer Höhe von bis zu 30,5 mm über dem Raspberry Pi 5-Board, solange sie keinen Zugang zu den Eingangs-/Ausgangsanschlüssen benötigen.

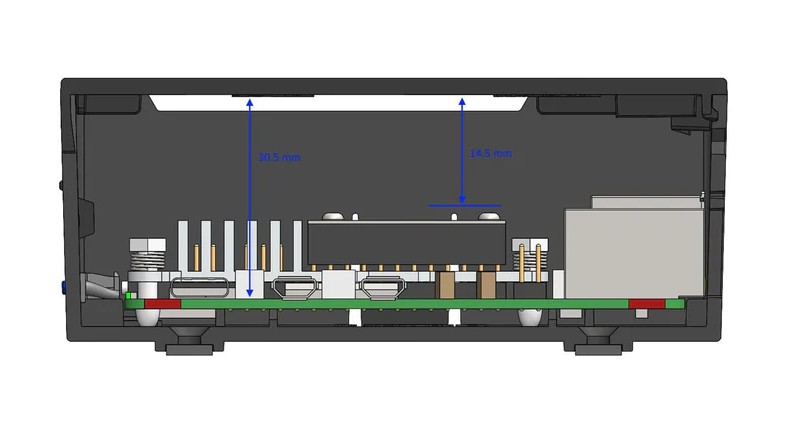

Das Gehäuse kann den Raspberry Pi Active Coller und jedes HAT bis zu einer Höhe von 14,5 mm oder das HAT selbst bis zu 30,5 mm über der Raspberry Pi-Platine aufnehmen.

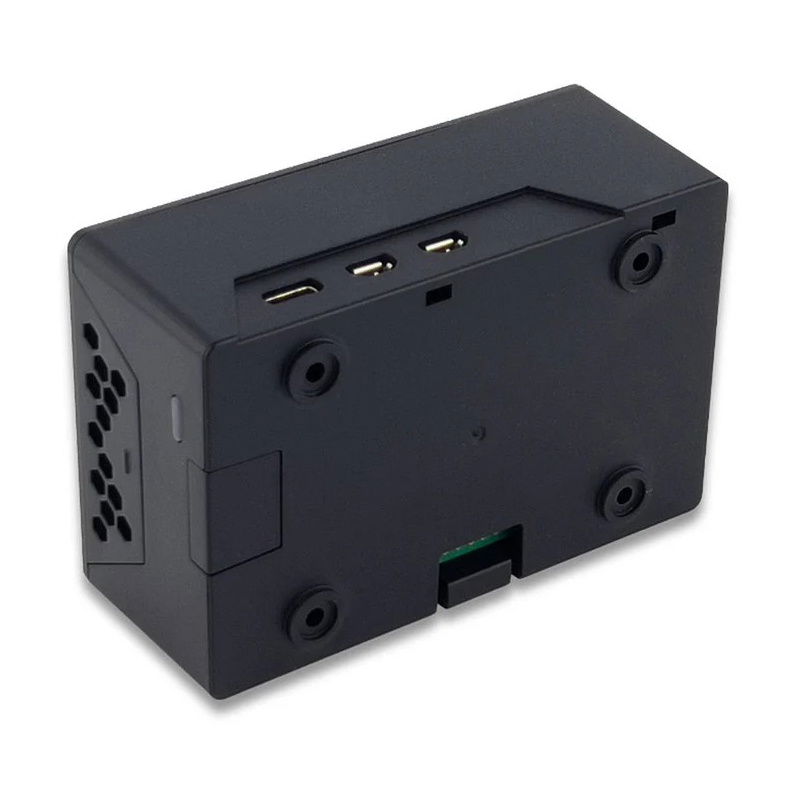

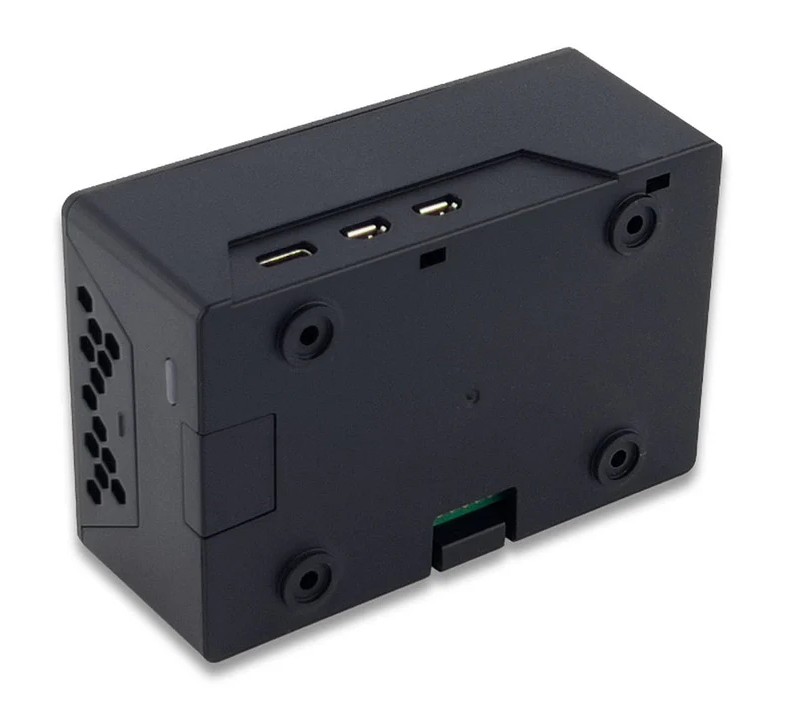

Der Bausatz enthält 4 selbstklebende Gummifüße.
Montageanleitung für das Gehäuse
Der Zusammenbau des Gehäuses ist intuitiv und schnell - es werden keine Schrauben oder Werkzeuge benötigt.
1. den Active Cooler, RTC und andere HATs auf den Raspberry Pi 5
montieren 2. das Pi-Modul mit USB-Typ-C- und microHDMI-Anschlüssen in die Vorderseite des Gehäuses schieben
3. die Rückseite der Platine in die Verriegelung im Inneren des Gehäuses drücken
4. den Deckel aufsetzen: zuerst mit der rechten Seite, dann die linke Seite drücken.
Fertig! Um die Abdeckung zu entfernen, drücken Sie vorsichtig auf die Lasche unter den Lüftungsschlitzen und heben Sie die Abdeckung dann an. Der Raspberry Pi 5 kann durch Ziehen an der Lasche unter der Ecke der Platine entfernt werden.
Technische Daten des Gehäuses
- Werkstoff: ABS
- Unterstützte HATs: bis zu 14,5 mm über der Kühlung (mit 16 mm Abstandshaltern) oder bis zu 30,5 mm ohne Raspberry Pi Active Cooler
- Innenraum: 85 x 56 x 30,5 mm
- Außenmaße: 101 x 67 x 42 mm
Inhalt des Kits
- 1x HighPi Pro 5S-Gehäuse
- 4x Gummifüße

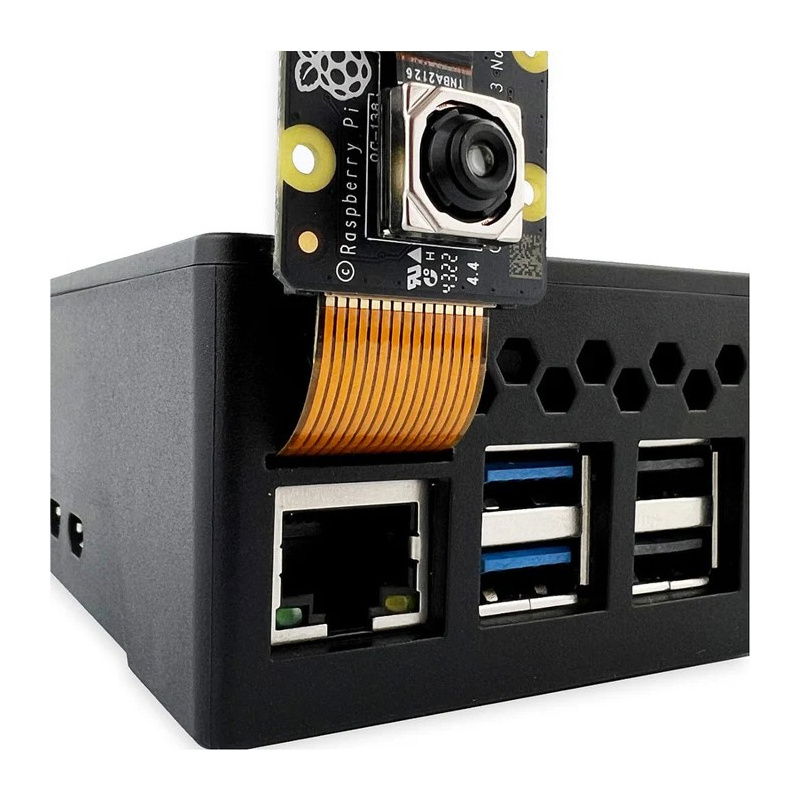

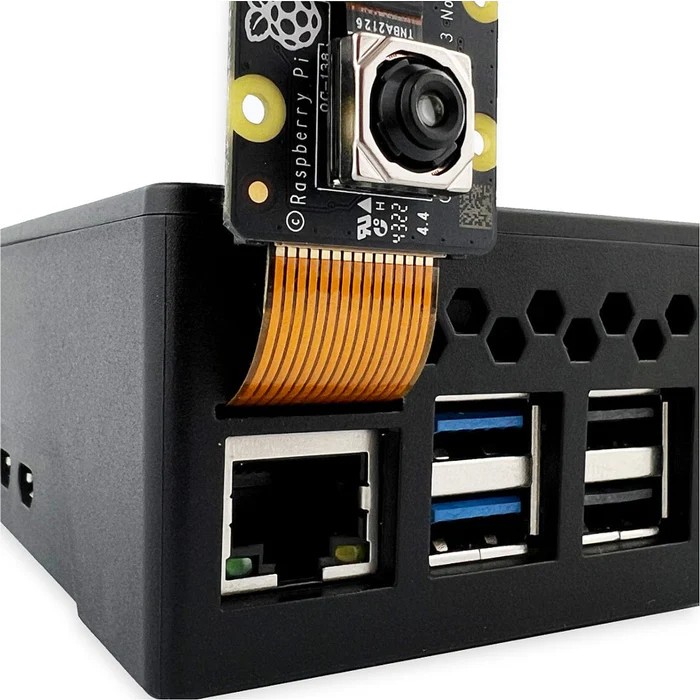

Über eine spezielle Buchse können externe Kameramodule angeschlossen werden. Das Kameramodul ist nicht Teil des Kits und kann separat erworben werden.
