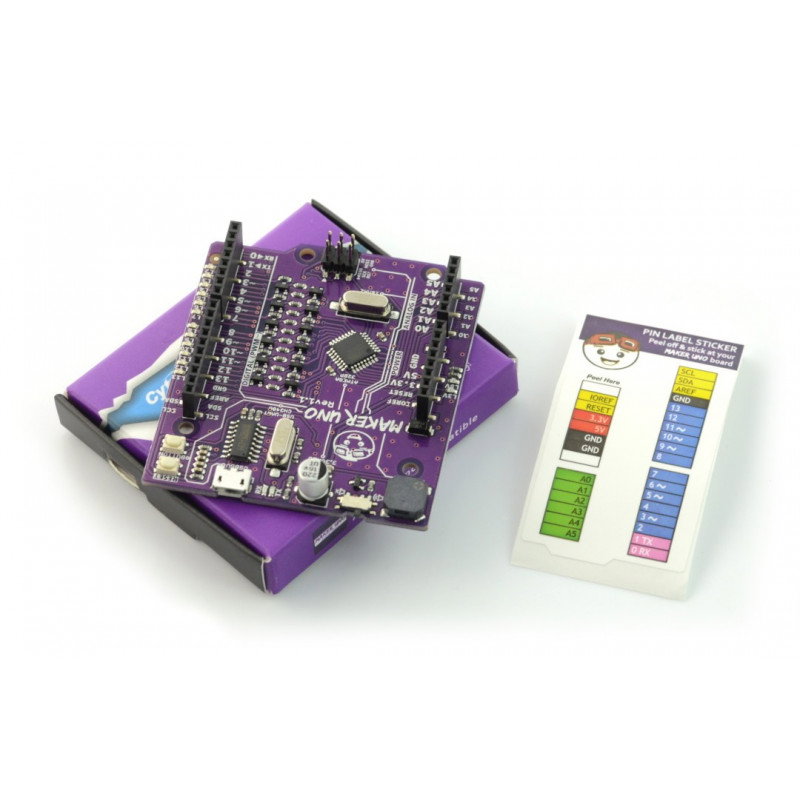

Cytron Maker Uno - Arduino-kompatibel

Index: CTN-12415 EAN: 5904422366117

Das Cytron-Modul ist mit Arduino Uno R3 kompatibel. Es verfügt über 14 digitale Ein-/Ausgänge , 6 PWM-Kanäle , 6 analoge Eingänge und beliebte Kommunikationsschnittstellen. Darüber hinaus verfügt es über LEDs für jede Leitung, eine programmierbare Taste und einen eingebauten Summer .

Cytron Maker Uno - Arduino-kompatibel
9,50 €
7,98 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Cytron

Produktbeschreibung: Cytron Maker Uno - kompatibel mit Arduino

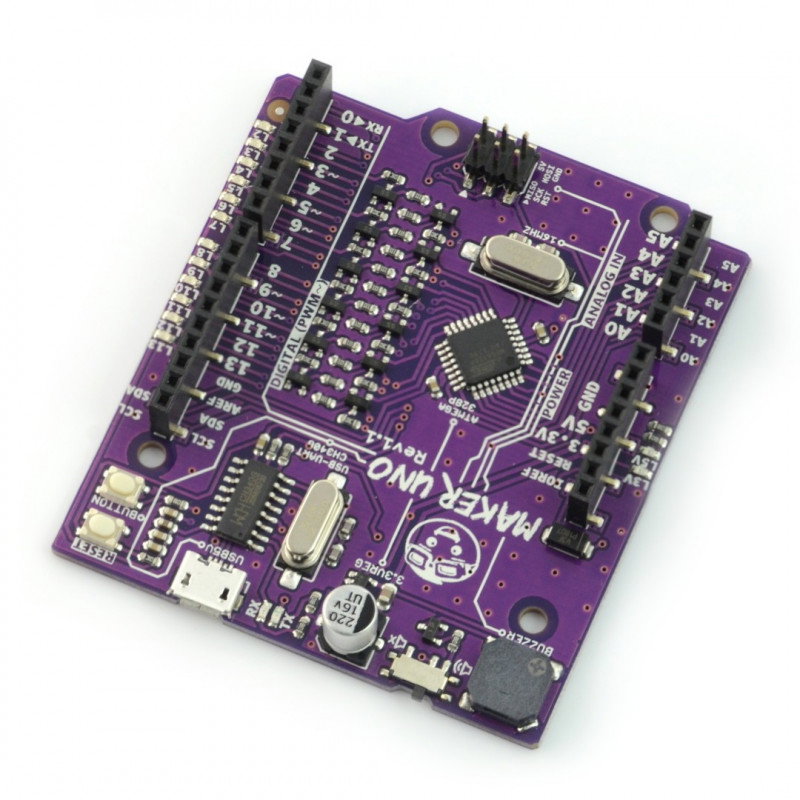

Cytron Maker UNO ist mit dem beliebten Arduino Uno R3 -Modul kompatibel. Dies bedeutet, dass es über die Arduino IDE mit den verfügbaren Bibliotheken programmiert werden kann. Overlays, die sog Arduino Shield funktioniert auch mit dem Cytron-Modul.

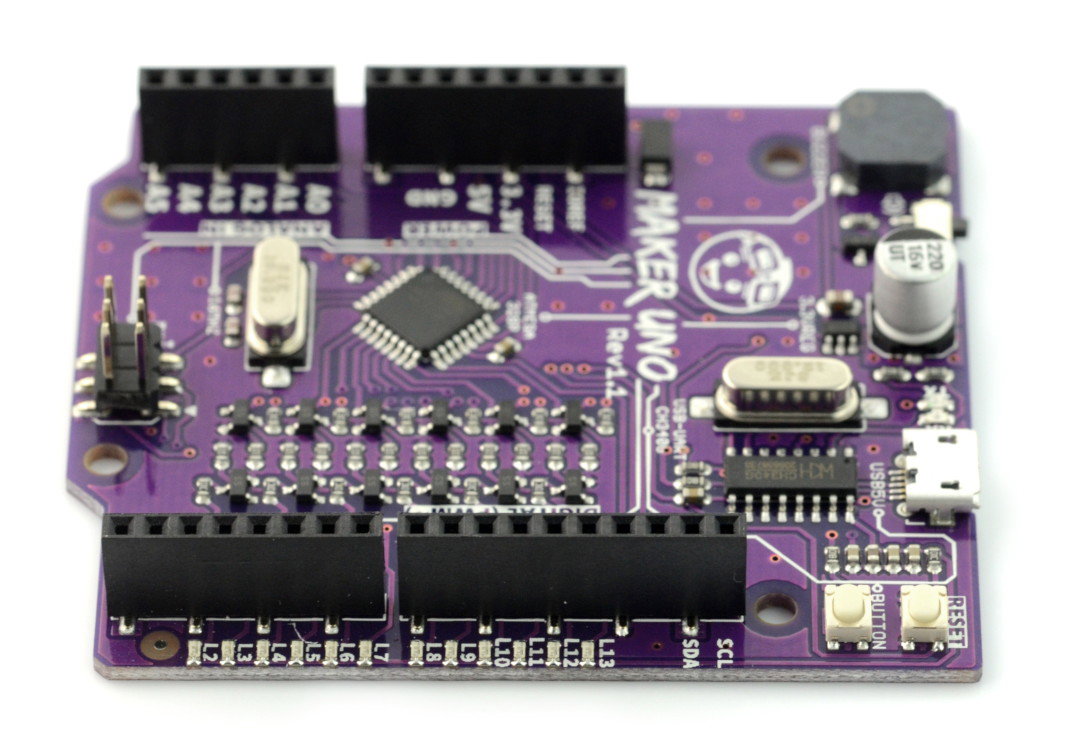

Das Board enthält einen ATmega328 -Mikrocontroller, ausgestattet mit 14 digitalen Ein-/Ausgängen, von denen 6 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 6 als analoge Eingänge verwendet werden können. Das System wird mit einem 16 MHz Taktsignal getaktet. Das Modul verfügt außerdem über: einen microUSB-Anschluss , eine RESET-Taste und Klemmen zum Anschließen des AVR-Programmierers.

Hersteller UNO

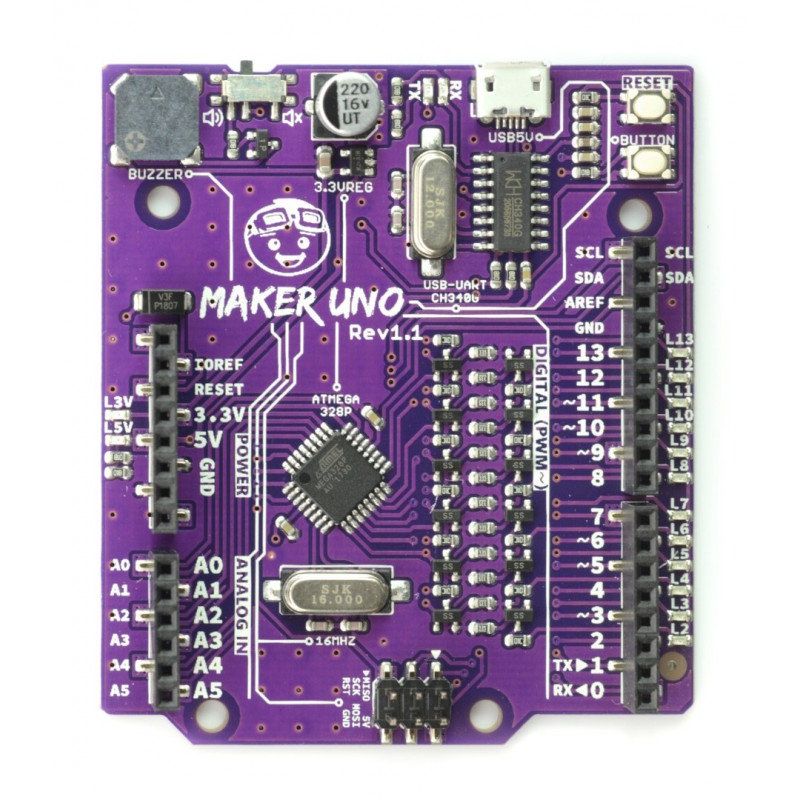

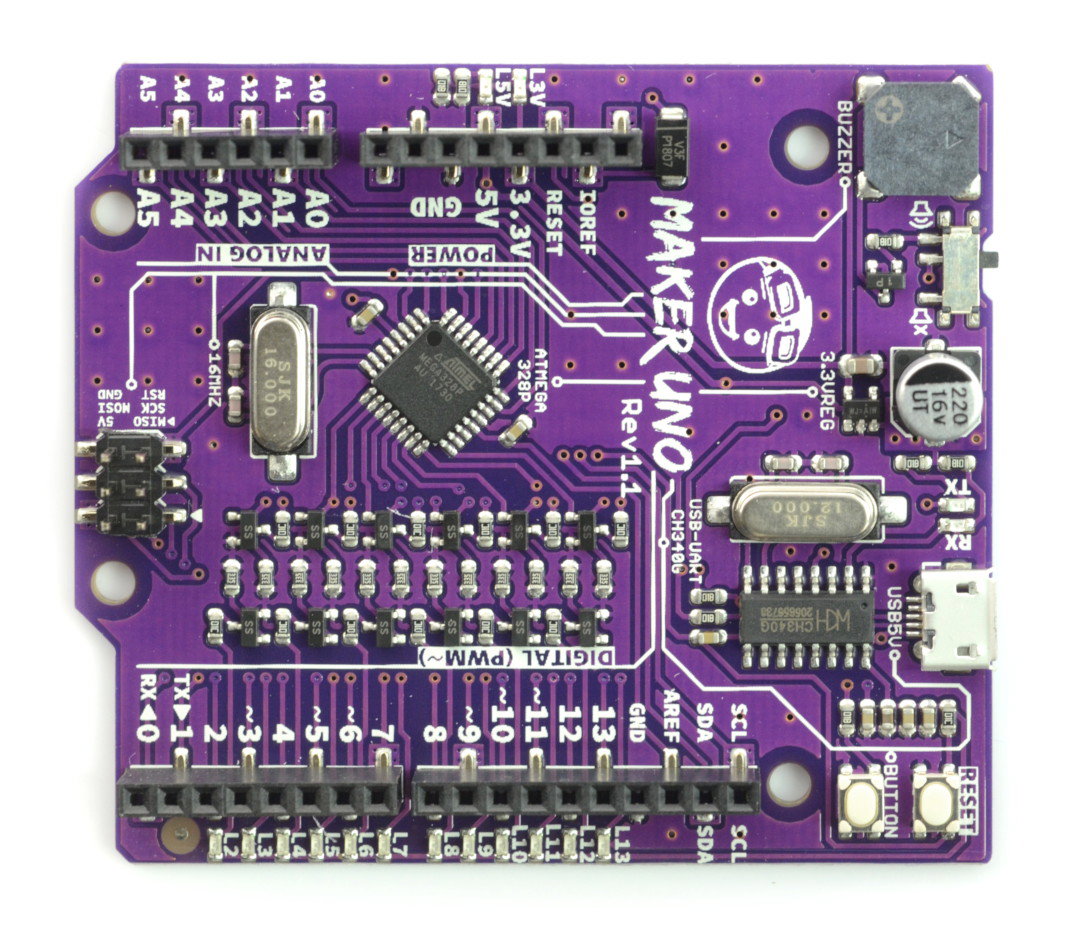

Maker UNO hat einige Unterschiede zu Arduino UNO:

  • 12 LEDs , die den Pins 2 bis 13 zugeordnet sind
  • 1 programmierbare Taste
  • Eingebauter Summer
  • Kein DC-Anschluss
  • MicroUSB-Anschluss: statt USB B
  • UART-Konverter: CH340G

Um Maker Uno auszuführen, schließen Sie das System mit einem USB-Kabel an den Computer an, installieren Sie den Treiber und wählen Sie das Arduino Uno-Board in der Arduino IDE-Umgebung aus. Eine ausführliche Anleitung finden Sie auf der Website des Herstellers .



Stromversorgung des Cytron Maker Uno

Das Modul kann über ein microUSB -Kabel mit Strom versorgt werden. Das Gerät hat keinen eingebauten DC-Anschluss.

Programmierung des Moduls von Cytron

Die Entwicklung und Installation der Software ist dank der kostenlosen Arduino IDE Umgebung möglich . Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das USB-Kabel zu senden. Der ISCP-Anschluss ermöglicht den Anschluss eines externen AVR-Programmierers . Eine ausführliche Beschreibung finden Sie in der Dokumentation und im Tutorial .

Hersteller UNO

Technische Spezifikation von Cytron Maker Uno

  • Versorgungsspannung: 5V
  • Programmierbar über USB mit dem CH340
  • Kompatibel mit Arduino Uno Rev3
  • Mikrocontroller: ATmega328
  • Maximale Taktfrequenz: 16 MHz
  • SRAM-Speicher: 2 kB
  • Flashspeicher: 32 KB (5kB reserviert für Bootloader)
  • EEPROM-Speicher: 1 kB
  • E/A-Anschlüsse: 14
  • PWM-Ausgänge: 6
  • Anzahl der analogen Eingänge: 6 (Kanäle des A/C-Wandlers)
  • Serielle Schnittstellen: UART, SPI, I2C
  • Externe Interrupts
  • Anschluss: microUSB-Buchse (microUSB -Kabel nicht im Lieferumfang enthalten )
  • Gelöteter ISP-Anschluss
  • Stromanschluss: DC 5,5 x 2,1 mm
  • Fliesengrößen: 75 x 54 x 15 mm

Cytron Maker Uno - Arduino-kompatibel

Das vorgestellte Modul ist unter anderem für z für Studenten, Elektronikeinsteiger und Heimwerker, die ihr Abenteuer mit Mikrocontrollern aus einem fertigen Baukasten starten möchten.

Darüber hinaus ermöglicht Ihnen der Arduino-kompatible Cytron Maker Uno dank seiner integrierten Schnittstellen sowohl einfache als auch komplexere Projekte zu erstellen. Darüber hinaus kann das Modul erfolgreich zum Testen des Codes verwendet werden, ohne dass andere Geräte angeschlossen werden müssen.

Was zeichnet den Cytron Maker Uno noch aus, kompatibel mit dem Arduino Uno R3?

Der microUSB-Anschluss dient zur Stromversorgung des Moduls. Der Prozess der Erstinbetriebnahme des Boards ist relativ einfach, sodass das Modul auch von Personen mit weniger Erfahrung in der Elektronik gerne gewählt wird.

Cytron Maker Uno, ein Board, das vollständig mit dem Arduino Uno R3 kompatibel ist, arbeitet nahtlos mit derselben Bibliothek und demselben Code wie der beliebte Mikrocontroller.

Stromspannung aus 5,0 V
Stromspannung Nieder 5,0 V
Nennspannung 5,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller ATMega328
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 6
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
PAKETBREITE 8 cm
PAKETHÖHE 1 cm
PAKETTIEFE 7 cm
PAKETGEWICHT 0.028 kg
