Produktbeschreibung: Li-Pol / Li-Ion / Li-Fe 5V bq25185 USB Typ-C / DC / Solarpanel-Akkulademodul - Adafruit 6091
Das Adafruit Akkulademodul ist ein hervorragendes Upgrade für die ältere MCP73831-Serie. Herzstück der Platine ist der bq25185-Chip , der Einzelzellen- Akkus mit einer Nennspannung von 3,7 V (maximal 4,2 V) und LiFePO4-Zellen mit Spannungen von 3,2 V bis 3,65 V unterstützt. Die Stromversorgung erfolgt über den USB-Typ-C- Anschluss oder über dedizierte DC-Anschlüsse mit Eingangsspannungen von 5 V bis 18 V. Mithilfe eines Photovoltaikpanels passt das Ladegerät die Stromaufnahme dynamisch an und verhindert so Spannungsabfälle. Das Power-Path-System verteilt die Leistung intelligent zwischen Akkuladung und direkter Stromversorgung des Empfängers. Zusätzlich schützt der integrierte Spannungsregler angeschlossene Elektronik, indem er die Ausgangsspannung auf maximal 4,5 V begrenzt. Zahlreiche thermische und Stromschutzfunktionen sowie eine integrierte Sicherheitsabschaltung , die nach 6 Stunden aktiv ist, erhöhen die Sicherheit.

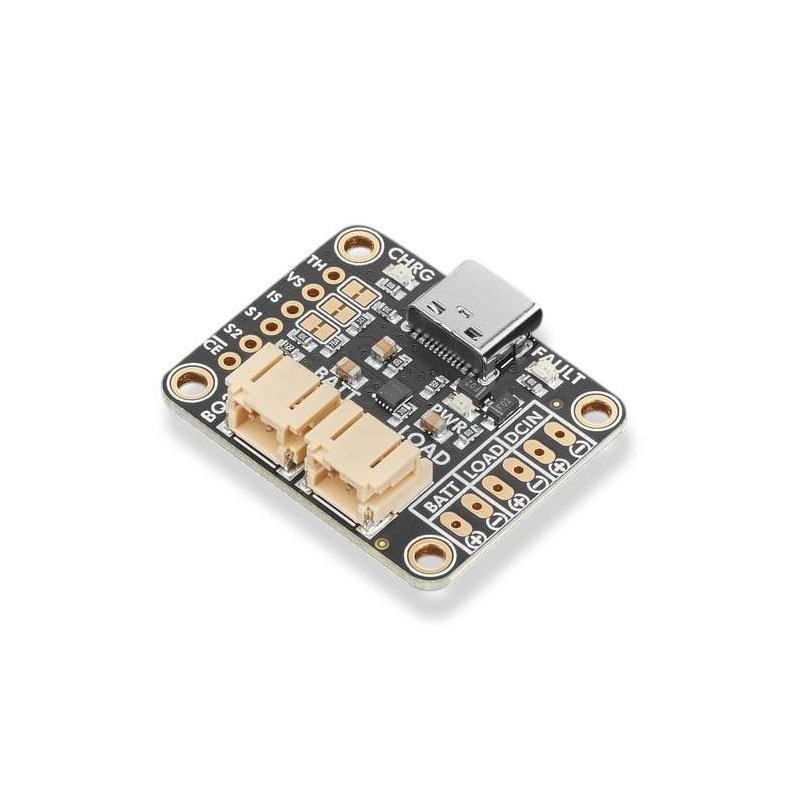

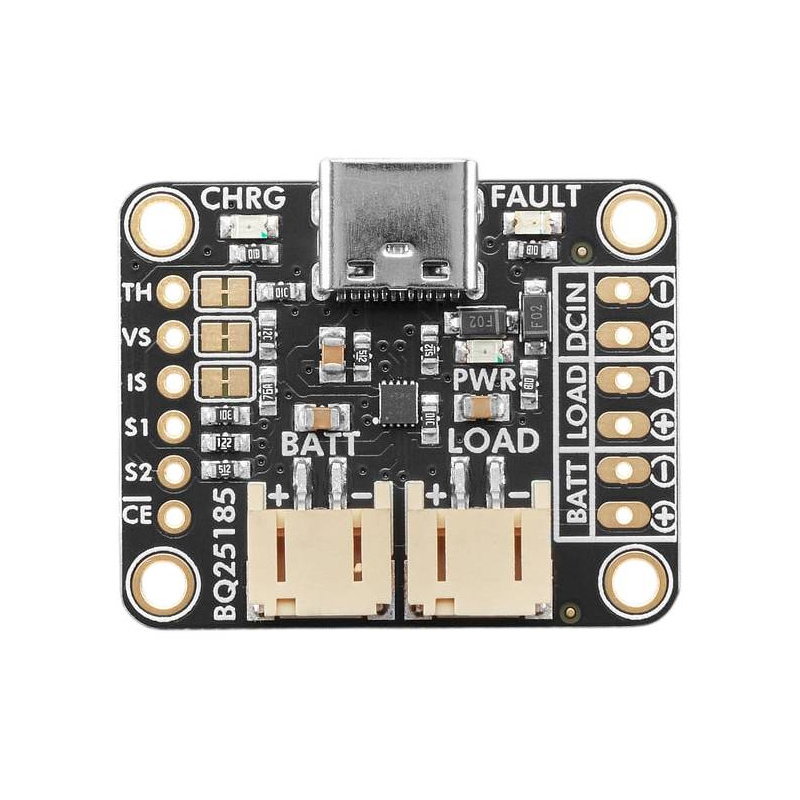

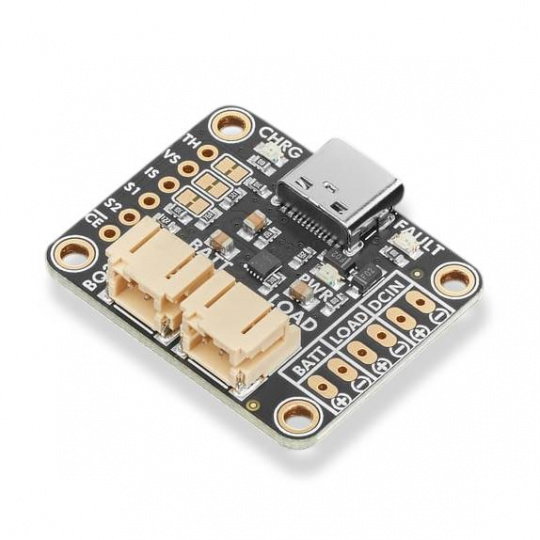

Li-Pol / Li-Ion / Li-Fe 5V bq25185 USB Typ-C / DC / Solarpanel-Akkulademodul - Adafruit 6091.
Das Modul ermöglicht die Stromversorgung von Projekten aus verschiedenen Quellen und optimiert dabei automatisch den Energieverbrauch von Solarmodulen.
Hauptmerkmale des Moduls
- bq25185-Controller : ein modernes Ladesystem von Texas Instruments für Einzelzellenbatterien
- Unterstützung für Li-Ion-, Li-Polymer- und Li-FePO4-Akkus : Kompatibel mit gängigen Akkus, die in tragbaren Elektronikgeräten verwendet werden.
- USB-Typ-C-Eingang : bequeme 5-V-Stromversorgung über Computer, Netzteil oder Wandladegerät
- Gleichstrom- oder Solarpanel-Eingang : Unterstützt externe Stromversorgung von 5 V bis 18 V
- Einstellbarer Ladestrom : Kann mittels Jumpern auf 250 mA, 500 mA oder 1 A eingestellt werden.
- Energiepfadmanagement : Gleichzeitige Stromversorgung des Empfängers und Laden des Akkus
- Lastausgang bis 4,5 V : geregelte Ausgangsleistung für angeschlossenes System
- LED-Anzeige : LEDs zeigen Ladevorgang, Fehler und Stromversorgung an
- 10 kΩ Thermistor-Eingang : Ermöglicht die Überwachung der Batterietemperatur während des Ladevorgangs.
Anschlüsse und Schnittstellen des Batterielademoduls

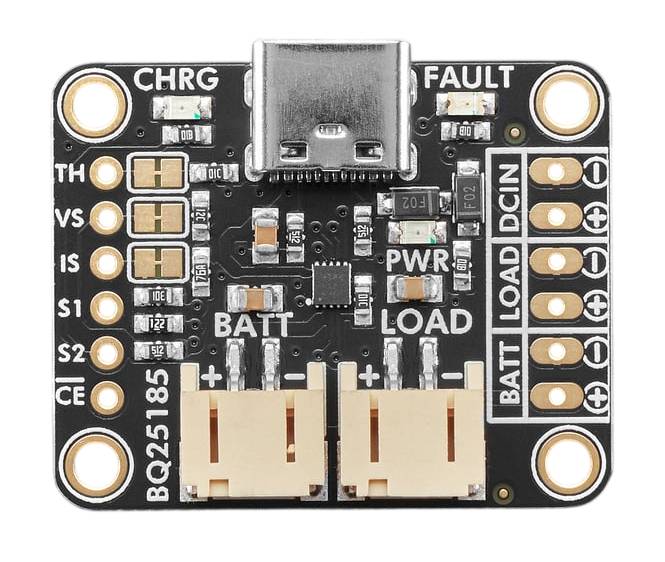

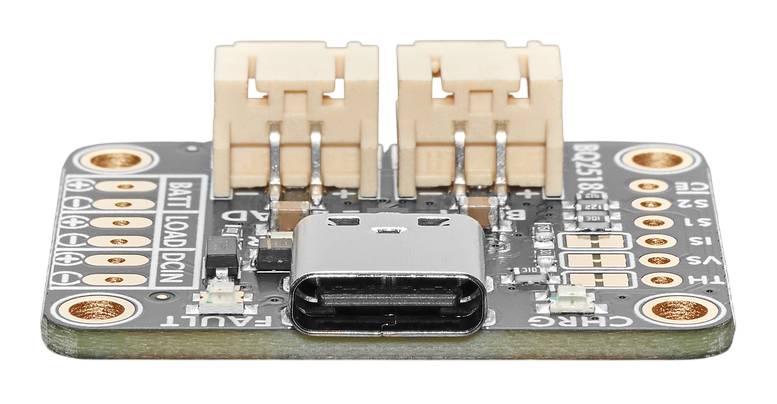

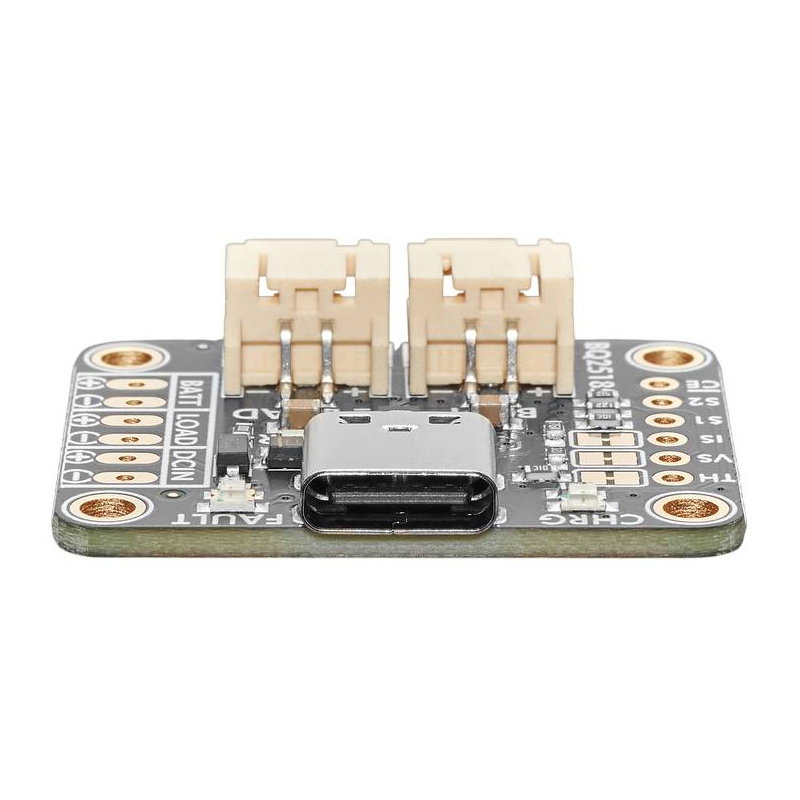

Das Modul verfügt über einen USB-Typ-C- Anschluss, einen DCIN-Eingang für ein Netzteil oder ein Solarpanel sowie zwei 2-mm-JST-PH-Anschlüsse mit der Bezeichnung BATT und LOAD. An den BATT-Anschluss wird ein Einzelzellen -Lithium-Ionen-, Lithium-Polymer- oder Lithium-Eisenphosphat-Akku angeschlossen, während der LOAD-Anschluss die Elektronik mit Strom versorgt . Die Platine enthält außerdem Felder zur Messung der Batteriespannung und der Ausgangsleistung sowie S1- und S2-Statuspins, einen CE-Eingang zur Steuerung des Systembetriebs und einen TH-Anschluss zum Anschluss eines 10 kΩ-Thermistors.

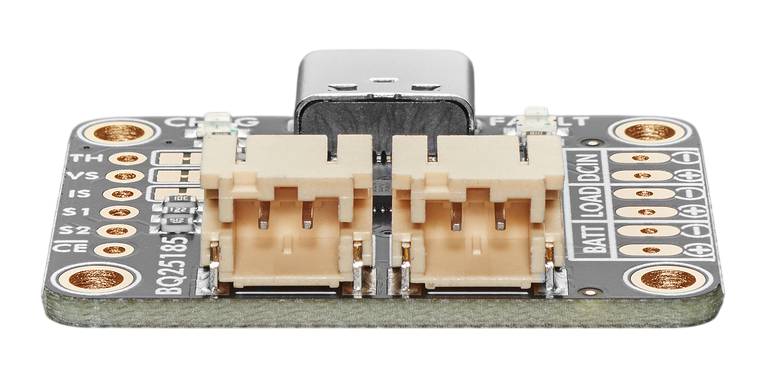

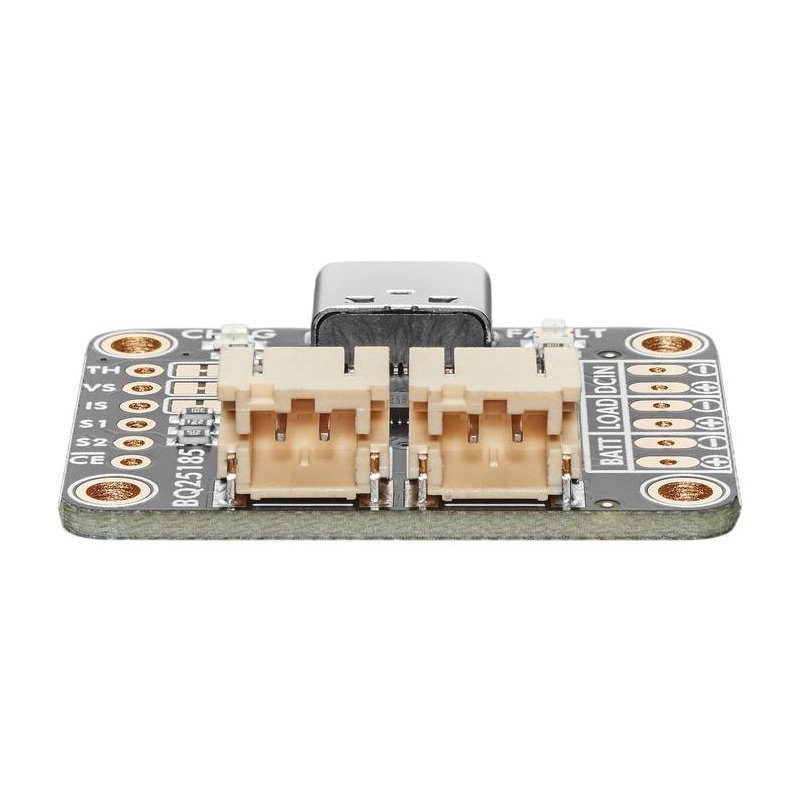

Zur Verbindung von Batterie und Energieempfänger werden zwei unabhängige JST-PH-Steckverbinder mit einem Stiftabstand von 2 mm verwendet.

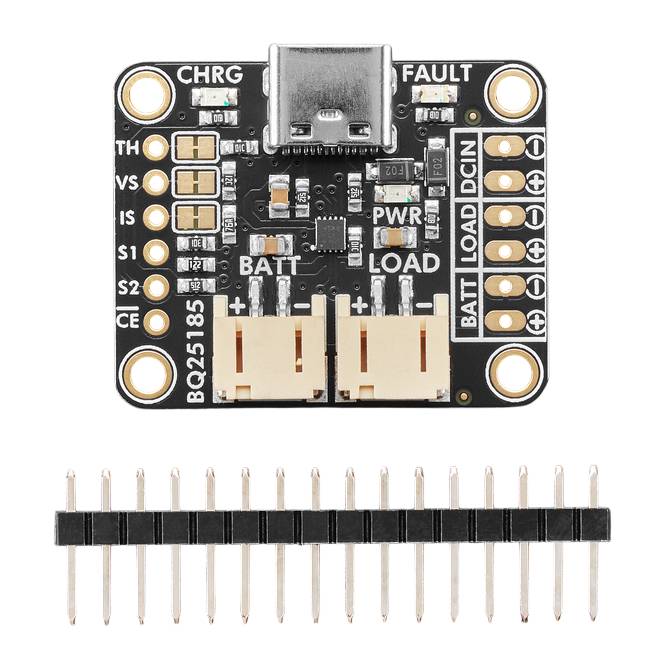

Im Set enthaltene Elemente.
Technische Spezifikationen des Ladegeräts
- Ladesystem: Texas Instruments bq25185
- Unterstützte Akkus: Li-Ion / Li-Polymer / Li-FePO4 1S
- Li-Ion-/Li-Polymer-Akkuspannung: 3,7 V nominal, 4,2 V maximal
- Li-FePO4-Akkuspannung: 3,2 V nominal, 3,65 V maximal
- USB-Eingang: USB Typ-C, 5 V
- Gleichstromeingang/Solarpanel: 5 V bis 18 V
- Ladestrom: 250 mA, 500 mA oder 1 A
- Maximaler Eingangsstrom: 1 A
- Maximaler momentaner Lastausgangsstrom: bis zu 3 A
- Ausgangsspannung an der Last: maximal 4,5 V
- Anschlüsse: USB Typ-C, 2 x JST-PH 2 mm (BATT, LOAD)
- Betriebsanzeige: LEDs für CHRG, FAULT und PWR
- Thermistor-Eingang: 10 kΩ
- Stromversorgungsmanagement: Ja
- Schutz: gegen Überspannung, Kurzschluss, Überlastung, Überhitzung, zu niedrige Batteriespannung und Ladefehler
- Maximale Ladezeit: 6 Stunden
- Abmessungen: 32 x 26,3 x 7,2 mm
- Gewicht: 4 g

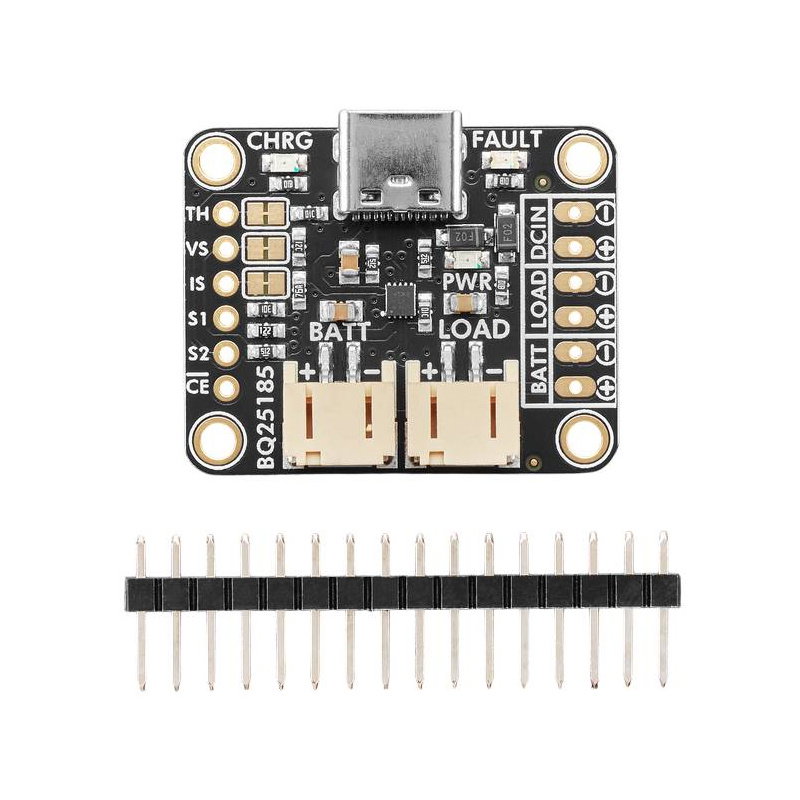

Inhalt des Sets
- 1x Li-Pol / Li-Ion / Li-Fe 5V bq25185 USB Typ-C / DC / Solarpanel-Akkulademodul - Adafruit 6091
