Aufmerksamkeit!
Im Lieferumfang sind weder der BBC micro:bit Minicomputer noch Ni-MH-Akkus enthalten; diese Artikel müssen separat erworben werden.

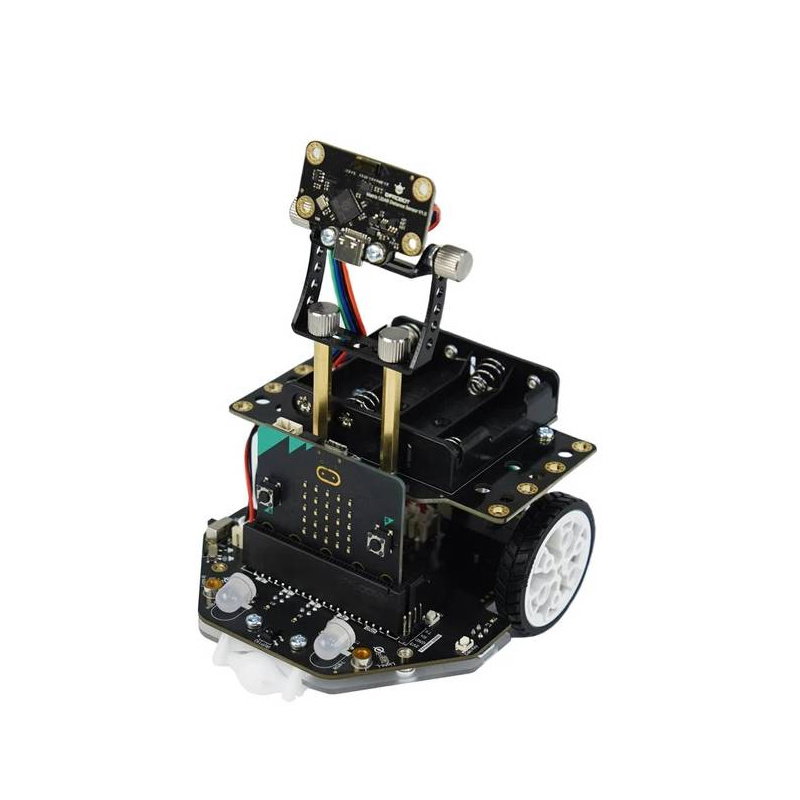

Produktbeschreibung: Maqueen Plus V3 – fortschrittlicher MINT-Roboter für den Bildungsbereich mit Matrix-Lasernavigation für micro:bit – DFRobot MBT0050-AA
Der Maqueen Plus V3 ist ein moderner , mit micro:bit kompatibler Lernroboter , der speziell für das Erlernen der Programmierung und die Teilnahme an Robotikwettbewerben entwickelt wurde. Im Vergleich zu einfacheren Modellen bietet er eine deutlich höhere Bewegungspräzision, ein besseres Umgebungsbewusstsein und vielfältigere Erweiterungsmöglichkeiten . Ein Matrix-Lasersensor ermöglicht nicht nur die Entfernungsmessung, sondern auch die Bestimmung der Position von Hindernissen, was die Routenplanung und die Durchführung komplexerer autonomer Aufgaben erleichtert. Darüber hinaus nutzt der Roboter integrierte Algorithmen zur Linienverfolgung und Kreuzungserkennung und eignet sich daher ideal für den Einsatz in Klassenzimmern, Werkstätten und zur Vorbereitung auf Robotikwettbewerbe. Er zeichnet sich durch seine robuste Konstruktion mit vollständig austauschbaren N20-Metallmotoren aus. Ein integrierter Spannungsregler gewährleistet zudem eine konstante Bewegungsgeschwindigkeit unabhängig vom Ladezustand der AA-Batterien und verhindert so Programmfehler bei Langzeittests.

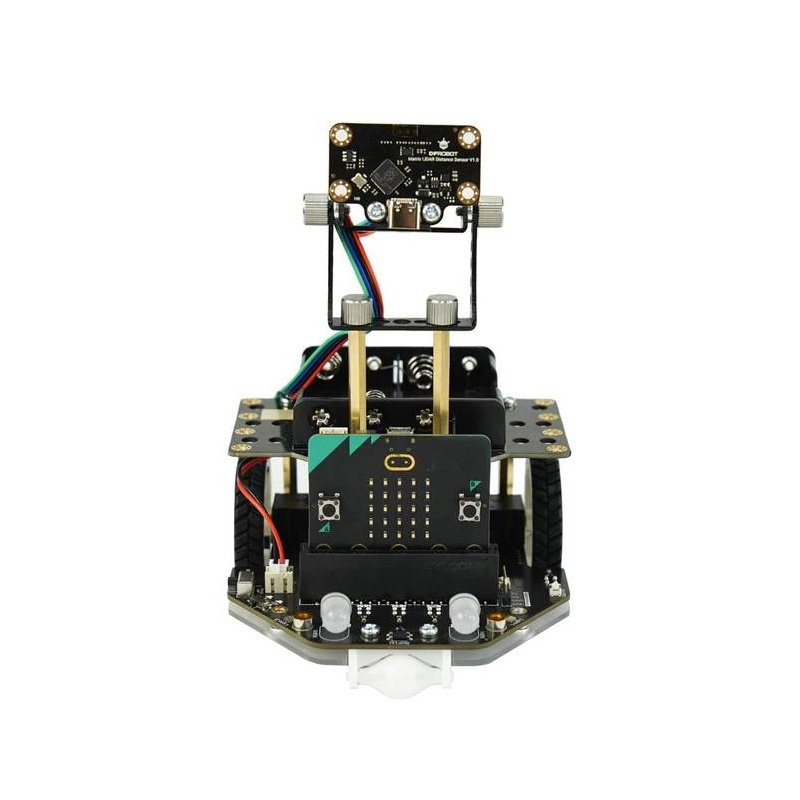

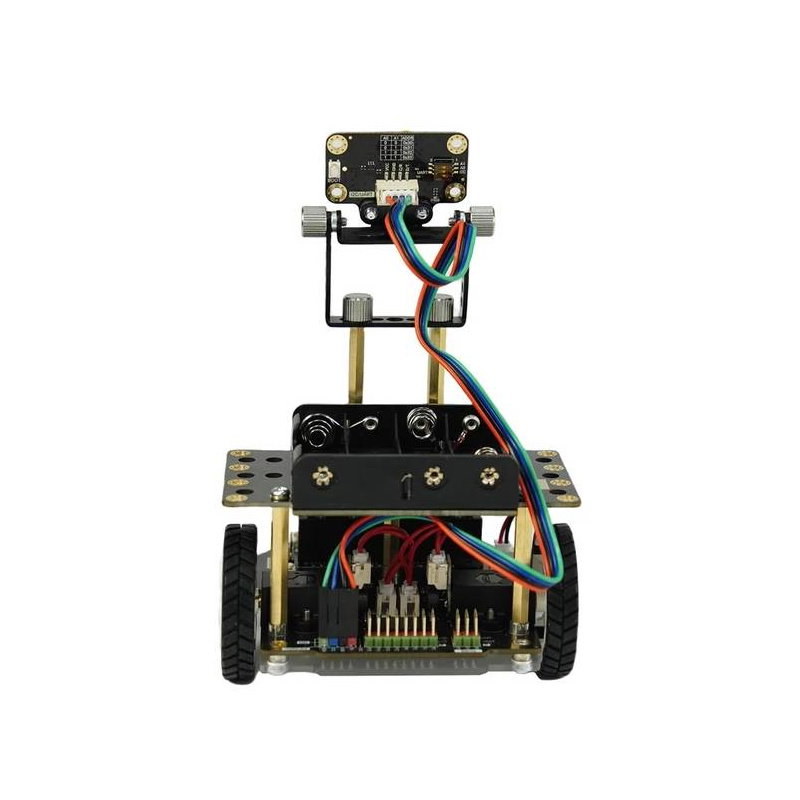

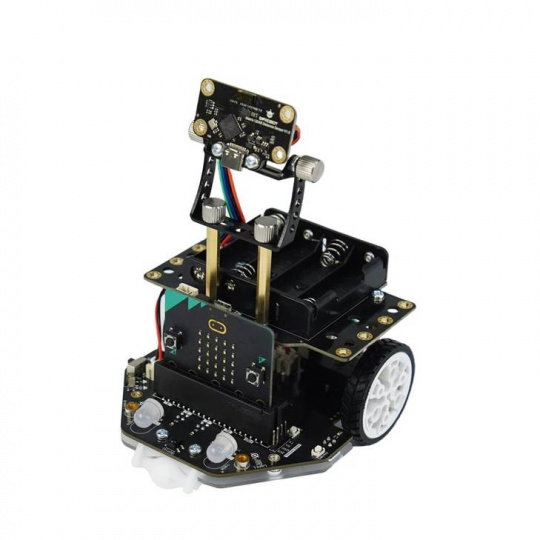

Maqueen Plus V3 - fortschrittlicher STEM-Bildungsroboter mit Matrix-Lasernavigation für micro:bit - DFRobot MBT0050-AA.

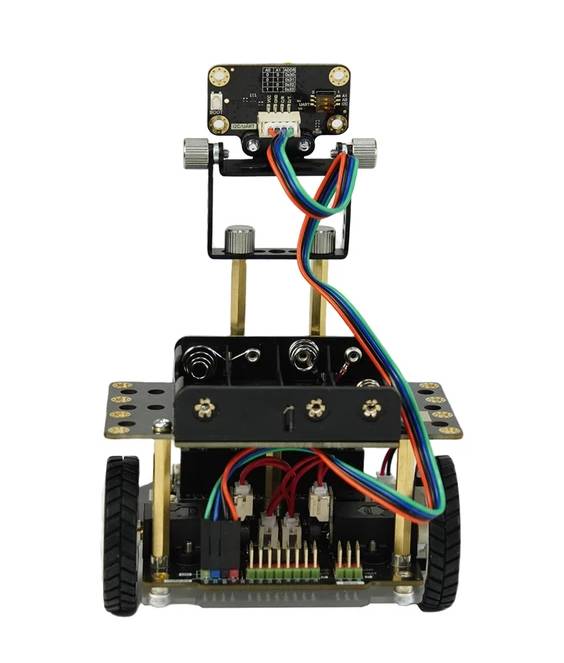

Maqueen Plus V3 eignet sich perfekt für Schüler, um Programmierung zu lernen und an Robotikwettbewerben teilzunehmen.
Hauptmerkmale des micro:bit Maqueen Plus V3 Roboters

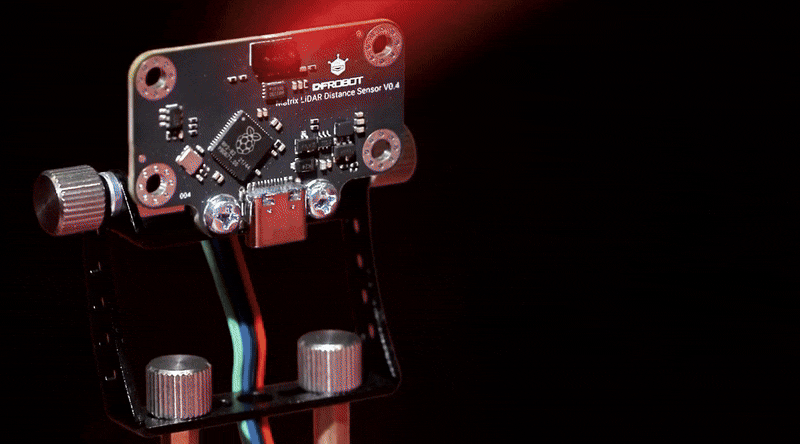

- Lasernavigation : Ein 8 x 8 Matrix-Lasersensor ermöglicht die präzise Erkennung von Hindernissen und die Analyse ihrer Position.
- Fortschrittliche Linienverfolgung : 5 Sensoren und 4 Kreuzungstypenerkennung ermöglichen komplexe Routen
- Präzise Bewegung : Encoder und PID-Regler ermöglichen eine genaue Steuerung von Abstand und Lenkwinkel.
- Integrierte Algorithmen : Linienverfolgung und Schnittpunkterkennung auf Chipebene reduzieren die Belastung des micro:bit-Moduls.
- Lichtsensoren : Zwei Sensoren mit einem Messbereich von 0 bis 1023 ermöglichen die Erstellung von Projekten, die auf Lichtverhältnisse reagieren.
- Lichteffekte : 4 WS2812-Dioden und 2 RGB-Scheinwerfer erhöhen die Attraktivität von Bildungsprojekten.
- Langlebiger Antrieb : Zwei N20-Metallmotoren mit Encodern gewährleisten einen stabilen und wiederholgenauen Betrieb.
- Einfache Wartung : Abnehmbare, anschraubbare Motoren für schnellen Austausch im Schadensfall.
- Hochgradig erweiterbar : 14 erweiterte GPIOs sowie I2C-, UART- und USB-Schnittstellen ermöglichen den Anschluss zusätzlicher Module.
- Stabiler Antriebsbetrieb : Ein spezielles Spannungsstabilisierungssystem für die Motoren trägt dazu bei, trotz eines Abfalls der Batteriespannung eine konstante Drehzahl aufrechtzuerhalten.
Programmierung des micro:bit-Roboters für fortgeschrittene MINT-Projekte
Maqueen Plus V3 wurde speziell für das Erlernen von Programmierkenntnissen auf der BBC micro:bit-Plattform entwickelt und eignet sich daher sowohl für den Schulunterricht als auch für anspruchsvollere Hobbyprojekte. Dank vorgefertigter Beispiele und integrierter Algorithmen können Sie schnell von einfachen Aufgaben zu autonomen Fahrszenarien, Hindernisvermeidung und der Analyse von Sensordaten übergehen. Der Roboter fördert die Entwicklung von Programmier-, Automatisierungs- und logischen Denkfähigkeiten und ermöglicht es Ihnen, sich auf Strategien zu konzentrieren, anstatt jede Basisfunktion manuell feinabzustimmen. Dies ist eine hervorragende Lösung, um praktische Robotik im modernen MINT-Umfeld zu erlernen.
Zwei Lichtintensitätssensoren gewährleisten eine bessere Interaktion mit dem Roboter.

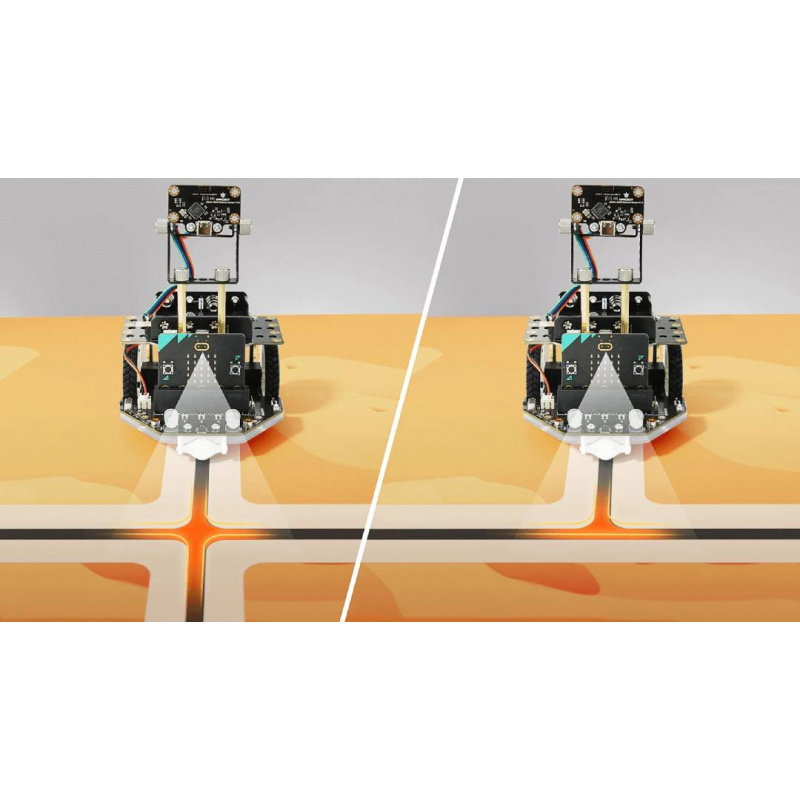

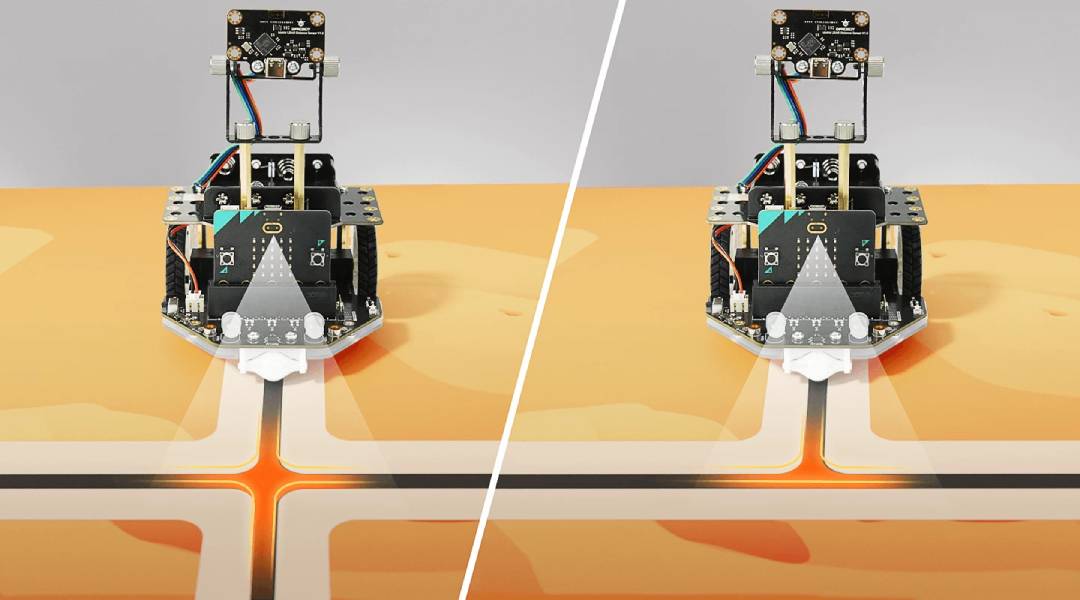

Der Roboter verfügt über ein eingebautes Linienverfolgungssystem und erkennt verschiedene Arten von Kreuzungen.
Verbesserungen gegenüber Maqueen Plus V2 in der neuen Version V3
Der Maqueen Plus V3 bietet im Vergleich zur Vorgängerversion Maqueen Plus V2 zahlreiche wesentliche Neuerungen. Die wichtigste ist der Einsatz eines Matrix- Lasersensors anstelle eines herkömmlichen Ultraschallsensors. Dies führt zu einer höheren Messgenauigkeit und einer verbesserten Umgebungserkennung. Die neue Version verfügt außerdem über PID-geregelte Encoder , Lichtsensoren, integrierte Algorithmen zur Linienverfolgung und Schnittpunkterkennung, abnehmbare Motoren und ein Motorspannungsstabilisierungssystem. Dank dieser Verbesserungen bietet der Roboter eine höhere Präzision, erweiterte Funktionalität und eignet sich besser für Wettbewerbsaufgaben und komplexere Bildungsprojekte.

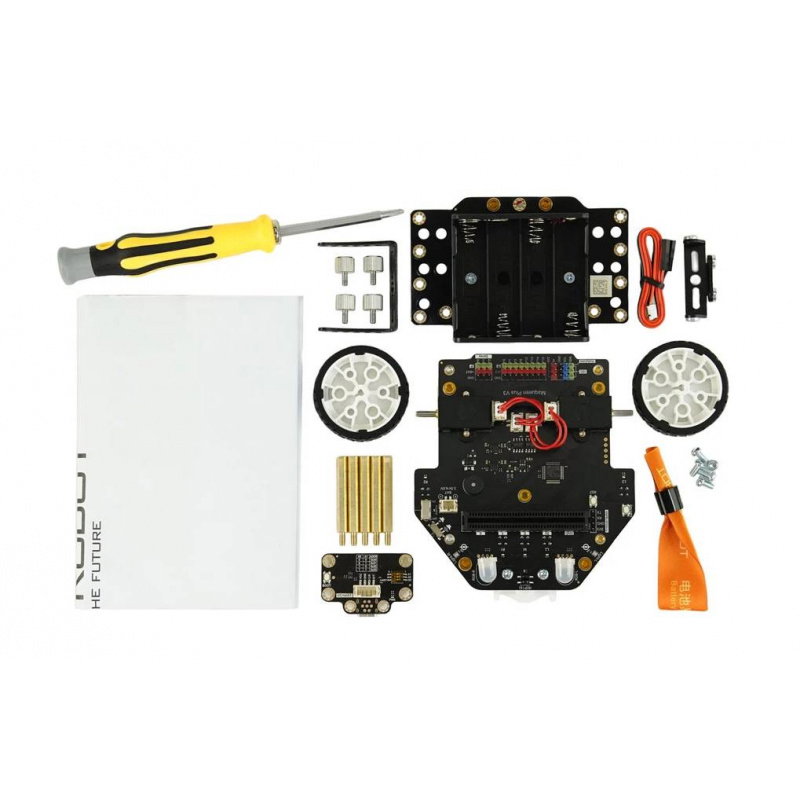

Inhalt des Bausatzes

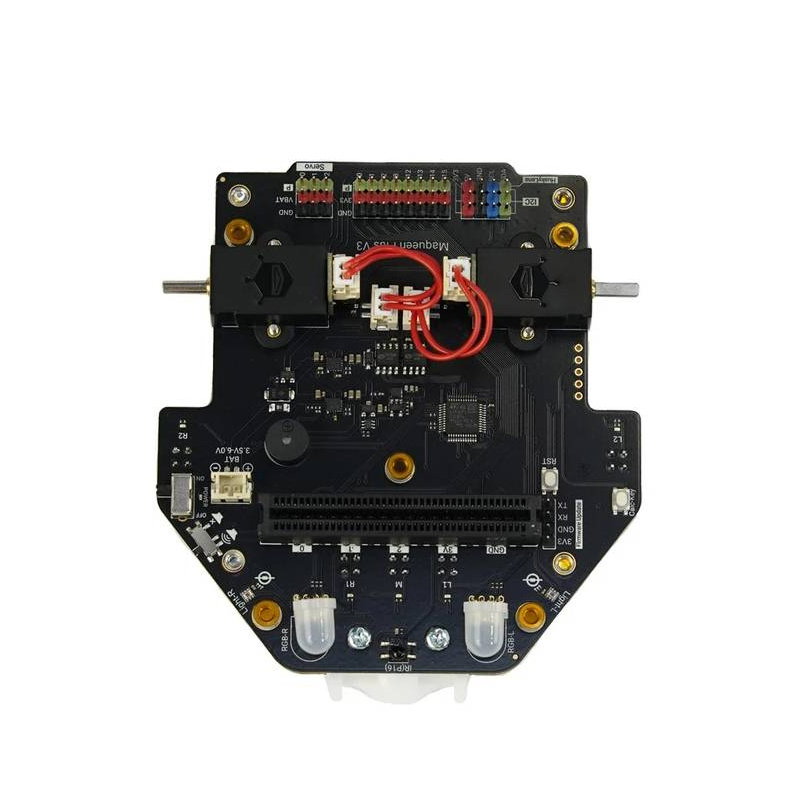

- 1x Maqueen Plus V3 Grundplatte
- 2x N20 Metallmotor mit Encoder und Anschlusskabel (werkseitig installiert)
- 1x AA-Batterie-Stromversorgungsmodul
- 1x Matrix-Laser-Distanzsensor
- 1x Sensorkabel PH2.0 - 4P
- 2x Räder
- 1x Liniennachzeichnungsmatte
- 1x Schraubendreher
- 1x Metall-Montagerahmen
- 1x Metall-Montagehalterung
- 5x Messing-Distanzstücke 35 mm
- 5x M3 Befestigungsschrauben
- 4x M3-Rändelschrauben

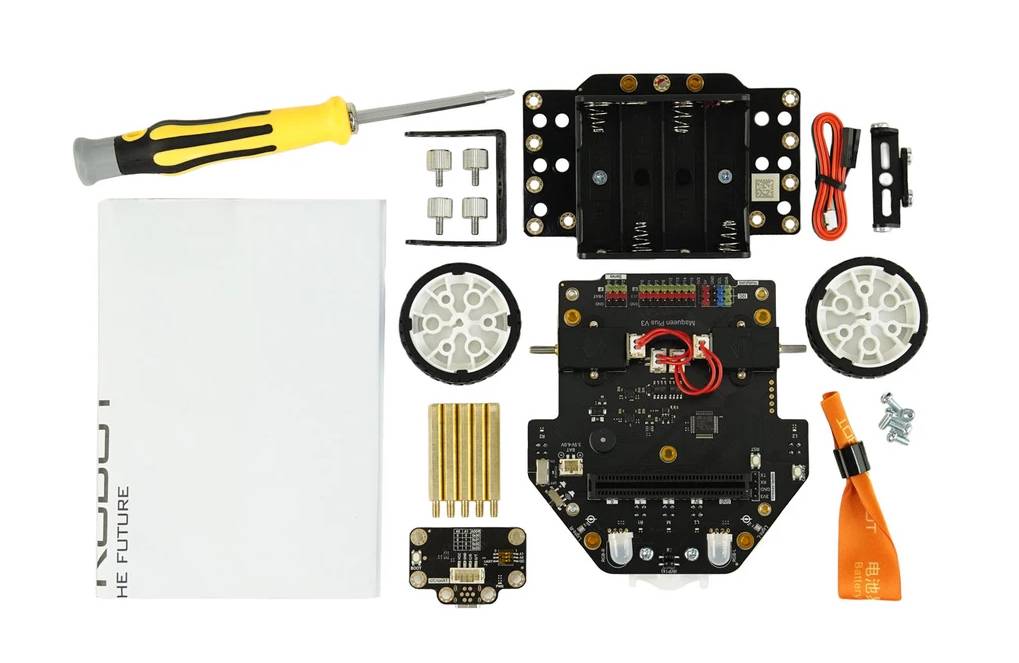

Im Set enthaltene Elemente.
| Technische Spezifikationen von Maqueen Plus V3 | |
|---|---|
| Stromversorgung | 3,5 V bis 6 V (4 x AA: 1,5 V Alkaline oder 1,2 V Ni-MH) |
| Batterieschutz | Verpolungsschutz |
| Batteriestandsanzeige | 5-Segment-Anzeige |
| Linienverfolgungssensoren | 5 |
| Sensorkalibrierung | dedizierte Taste |
| Sensorausgang | digital / analog |
| Kreuzungserkennung | 4 Typen: Kreuzung, T-Kreuzung, Rechtskurve und Geradeausfahrt, Linkskurve und Geradeausfahrt |
| Linienverfolgungsgeschwindigkeitsstufen | 5 Stufen |
| Lasersensor | 8 x 8 Matrix (64 Punkte) |
| Sensorschnittstelle | I2C/UART/USB (PH2.0-4P, USB Typ-C) |
| Betriebsarten | Matrixmessung / intelligente Hindernisvermeidung |
| I2C-Adresse | von 0x30 bis 0x33 |
| Messfrequenz | von 15 Hz bis 60 Hz |
| Messbereich | von 20 mm bis 4000 mm |
| Genauigkeit (von 20 mm bis 200 mm) | ±11 mm (weiß), ±12 mm (grau) |
| Genauigkeit (von 200 mm bis 4000 mm) | ±5 % (weiß), ±6 % (grau) |
| Erfassungswinkel | 60° horizontal, 60° vertikal, 90° diagonal |
| Lasersicherheit | Klasse 1 |
| Sensor-Firmware-Update | über USB |
| Lichtsensoren | 2 |
| Datenbereich des Lichtsensors | von 0 bis 1023 |
| Infrarotempfänger | 1 |
| Motoren | 2 x Metall-N2O-Motor |
| Schnittstelle der Engine | PH2.0 - 2P |
| Stromversorgung für Motoren | unabhängig stabilisierte 5 V |
| Motorbaugruppe | verschraubt, abnehmbar |
| Encoder | 2, magnetische Induktion, 4-Zeilen-Auflösung |
| PID-Regelung | Abstandskontrolle ±2 cm, Winkel ±5° |
| Geschwindigkeitseinheit | cm/min |
| RGB-Dioden | 4 x WS2812 (R255 x G255 x B255) |
| RGB-Scheinwerfer | 2 (rot, grün, gelb, blau, lila, cyan, weiß) |
| Summer | 1 |
| Montageelemente | 2 Metallelemente, 1-Achsen-Verstellung |
| Verstellbereich des Griffs | 270° |
| Gewindebohrungen auf Leiterplatten | 2 |
| Erweiterungen | 14 x GPIO |

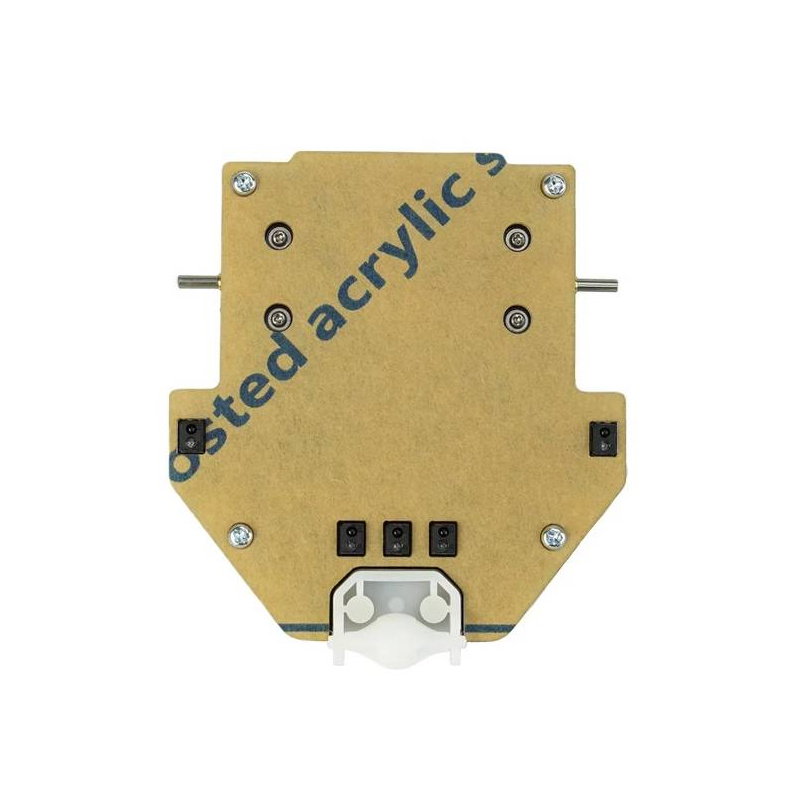

| Sicherheit | Acryl-Bodenplatte |
| Firmware-Update | dedizierter Knopf und Schnittstelle |
