Produktbeschreibung: 8-Kanal-Elektromagnettreiber – I2C – STEMMA QT / Qwiic – Adafruit 6318
Der Adafruit 8-Kanal-Solenoid- und Elektromagnet- Controller mit I2C- Schnittstelle ist ein Modul zur komfortablen Steuerung mehrerer induktiver Lasten ohne große Anzahl an Mikrocontroller-Pins. Der MCP23017 GPIO-Expander ermöglicht die Ansteuerung von acht Kanälen über den I2C-Bus . Jeder Kanal ist mit einem AO3406 MOSFET-Transistor, einer Überspannungsschutzdiode und einer LED zur Betriebsanzeige ausgestattet. Das Modul unterstützt Versorgungsspannungen von 3 V bis 24 V DC , arbeitet mit 3-V- und 5-V -Logik und verfügt über STEMMA QT/Qwiic-Anschlüsse für eine schnelle, lötfreie Verbindung.

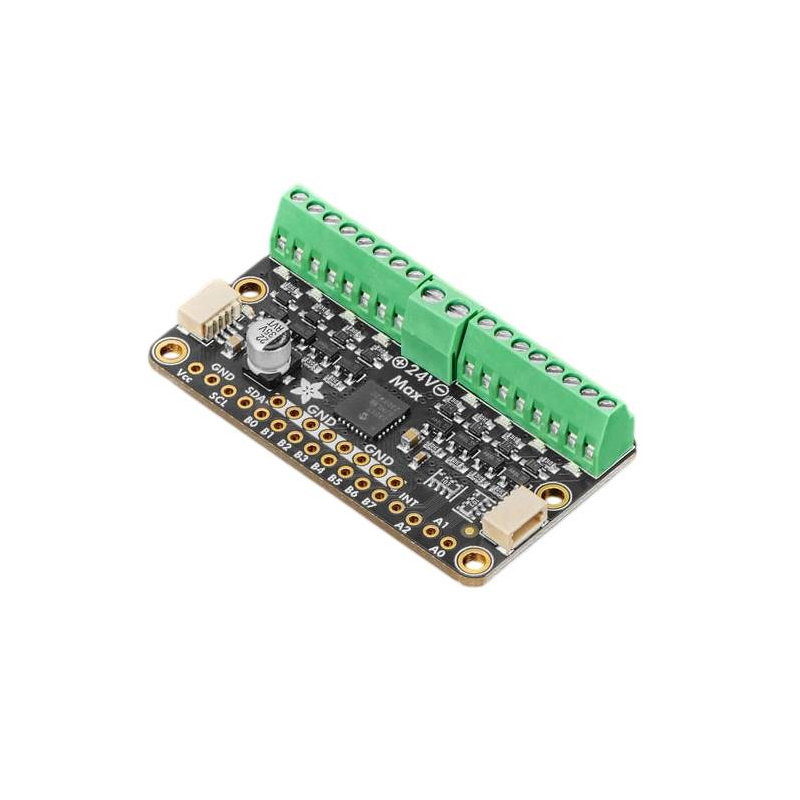

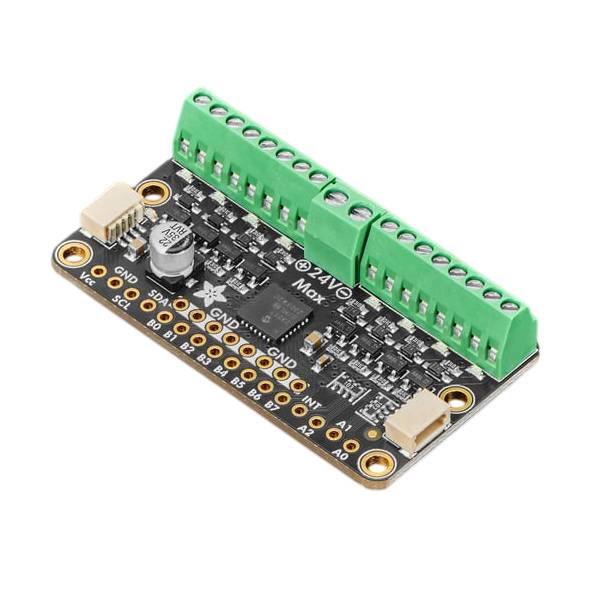

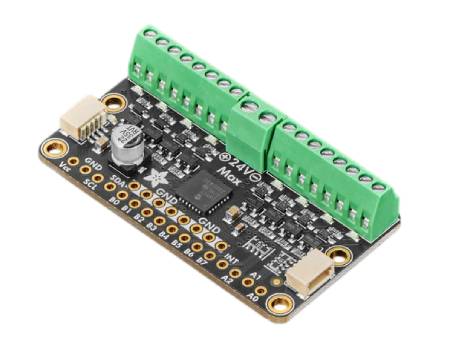

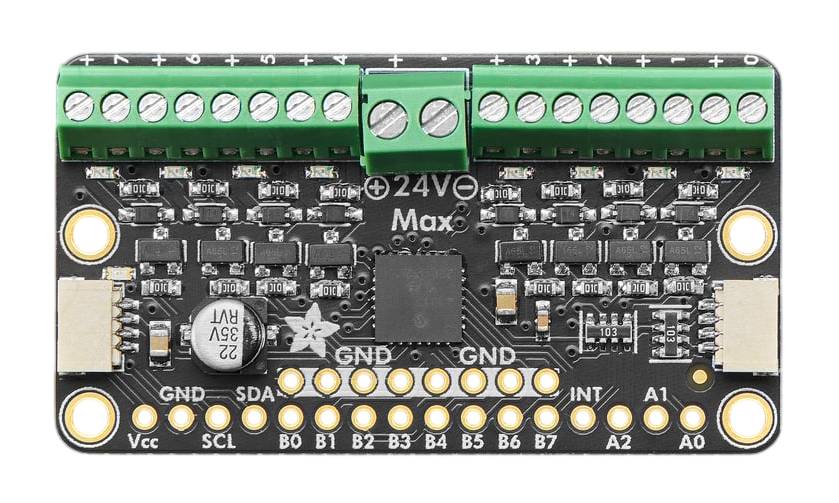

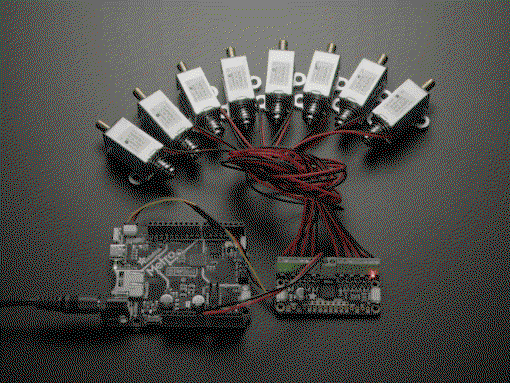

8-Kanal-Magnetventiltreiber - I2C - STEMMA QT / Qwiic - Adafruit 6318.
Die Elektromagnete müssen von einer externen Spannungsquelle mit einer Gleichspannung von 3 V bis 24 V versorgt werden.
Hauptmerkmale des Controllers
- 8 Steuerkanäle – ermöglicht den Betrieb von bis zu 8 Magnetventilen oder anderen induktiven Lasten
- I2C-Schnittstelle – Steuerung mehrerer Ausgänge ausschließlich über die SDA- und SCL-Leitungen
- MCP23017 – 16-Bit-GPIO-Expander zur einfachen Projekterweiterung
- 8 AO3406 MOSFET-Transistoren – jeder Kanal ist mit einem separaten Transistor mit den Parametern 30 Vds, 3,6 A Spitze und 70 mΩ RdsOn ausgestattet.
- Freilaufdioden – schützen Transistoren vor Überspannungen, die von Spulen erzeugt werden.
- LED-Dioden – Aktivitätsanzeige der einzelnen Ausgänge
- 3V- und 5V-Logik – kompatibel mit Arduino, Raspberry Pi und anderen Mikrocontrollern
- STEMMA QT / Qwiic - Schnellanschluss des I2C-Busses ohne Löten
- Anschluss mehrerer Module – Möglichkeit, bis zu 8 Platinen an einen I2C-Bus anzuschließen
- Zusätzlicher GPIO -Anschluss – Port B des Expanders bietet 8 universelle Ein- und Ausgänge.

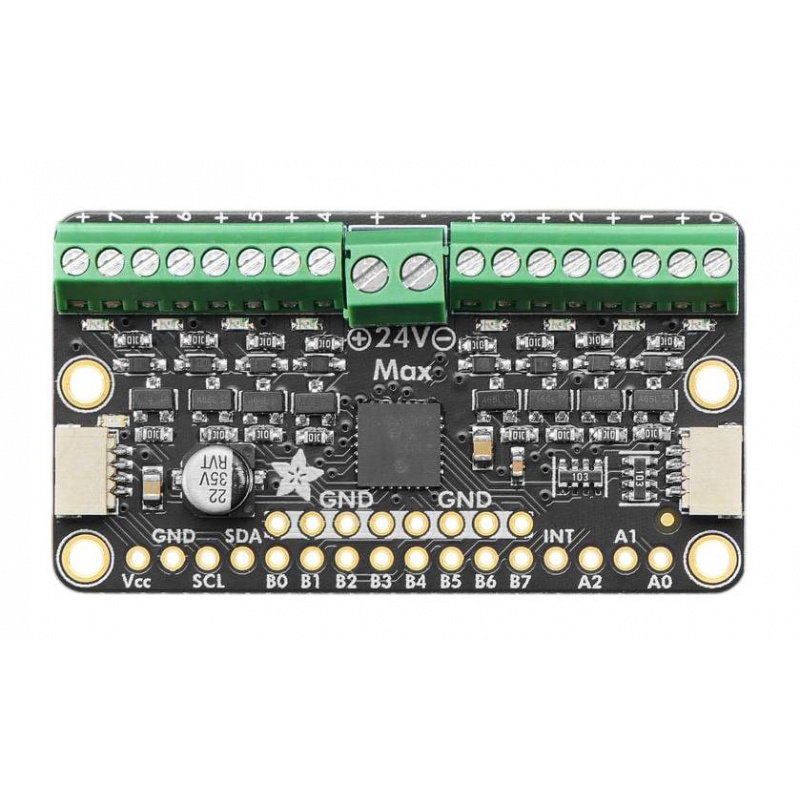

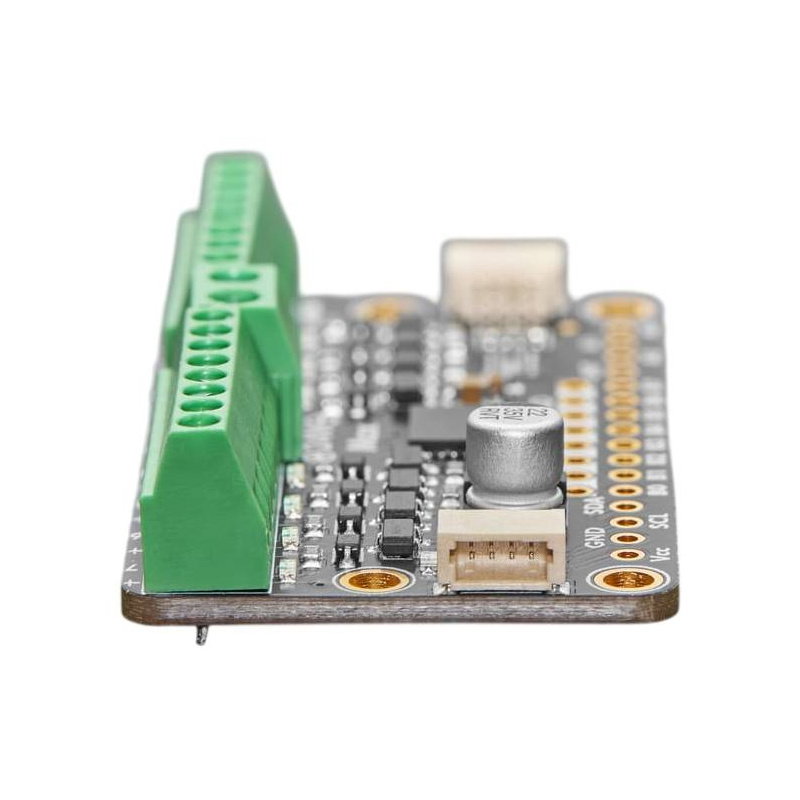

Magnetventil-Steuerstifte
Das Modul verfügt über separate Stromversorgungen für die Logik und die Magnetventile . Der Vcc-Pin wird an die Logikspannung des Mikrocontrollers ( 3 V oder 5 V) angeschlossen, während die SDA- und SCL-Pins für die I²C-Kommunikation verwendet werden . Alle Systemkomponenten benötigen eine gemeinsame Masse ( GND) . Die Magnetventile werden von einer separaten Spannungsquelle mit 3 V bis 24 V Gleichspannung versorgt. Der Pluspol wird an den V+-Anschluss und der Minuspol an einen der Ausgänge 0 bis 7 (A0–A7) angeschlossen. Wird der gewählte Kanal aktiviert, schließt der MOSFET-Transistor die Last gegen Masse und aktiviert so das Magnetventil . Die zusätzlichen Pins B0–B7 können als universelle Ein- oder Ausgänge genutzt werden, beispielsweise zum Ansteuern von Tasten oder LEDs.

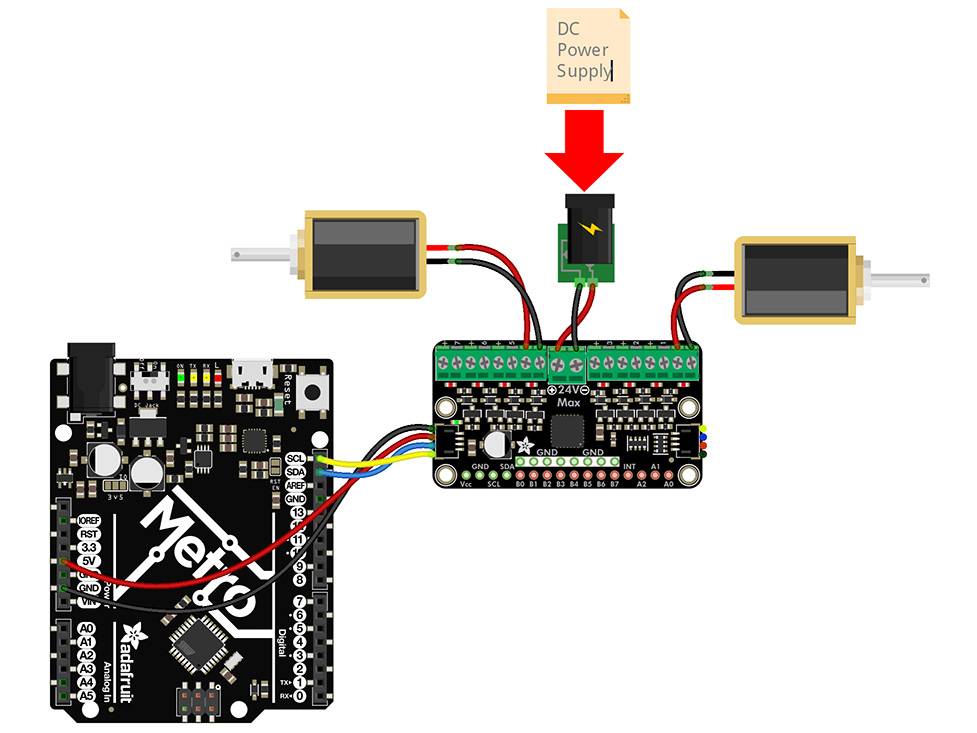

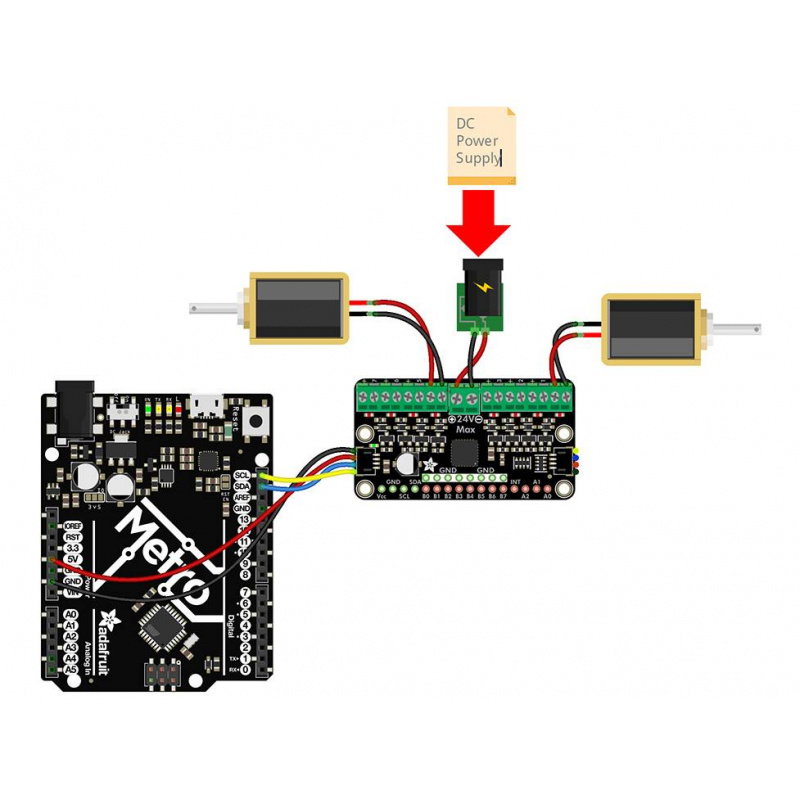

Anschlussdiagramm des Controllers.
Der Treiber ist kompatibel mit der Arduino IDE, CircuitPython und Python-Umgebungen.
Controller-Programmierung
Das Modul wird von der Arduino IDE, CircuitPython und Python unterstützt. Arduino verwendet die Adafruit MCP23017-Bibliothek , während CircuitPython und Python die Adafruit CircuitPython MCP230xx-Bibliothek für die komfortable Steuerung aller Ausgänge über den I²C-Bus nutzen. Die Standardadresse des Geräts ist 0x20 . Mit den Jumpern A0, A1 und A2 lässt sich die I²C-Adresse ändern und bis zu acht Module gleichzeitig anschließen. So können Sie bis zu 64 Magnetventile über einen einzigen I²C-Bus steuern – ideal für Automatisierung, Robotik und industrielle Anwendungen.
Technische Spezifikationen des 8-Kanal-Magnetventilreglers
- Anzahl der Kanäle für Magnetventile: 8
- GPIO-Expander-Chip: MCP23017
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x20
- Möglichkeit zur Adressänderung: ja, Jumper A0, A1, A2
- Maximale Anzahl von Modulen an einem Bus: 8
- Maximale Anzahl unterstützter Magnetventile mit 8 Modulen: 64
- Logikspannung: 3 V oder 5 V
- Versorgungsspannung des Magnetventils: 3 V bis 24 V DC
- Ausgangstransistor: AO3406 N-Kanal-MOSFET
- MOSFET-Parameter: 30 Vds, 3,6 A Spitze, 70 mΩ RdsOn
- Kanalschutz: Freilaufdioden
- Kanalbetriebsanzeige: 8 rote LEDs
- Betriebsanzeige: grüne LED
- Zusätzliche GPIOs: 8 Pins des Ports B, B0-B7
- Interrupt-Pin: INT für MCP23017 Port B
- Busanschlüsse: STEMMA QT / Qwiic JST SH
- Abmessungen: 51 x 28 x 10,2 mm
- Gewicht: 10,7 g
Inhalt des Bausatzes

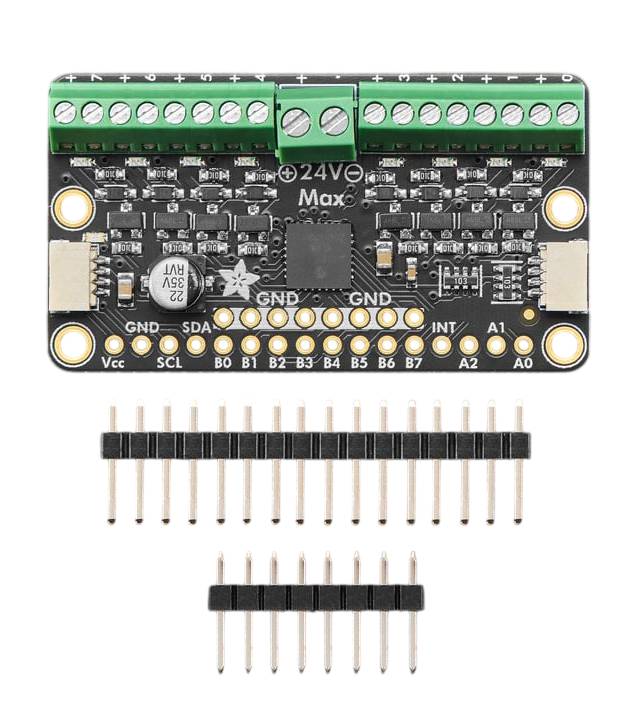

- 1x 8-Kanal-Magnetventiltreiber - I2C - STEMMA QT / Qwiic - Adafruit 6318
- 2x Goldpin-Streifen

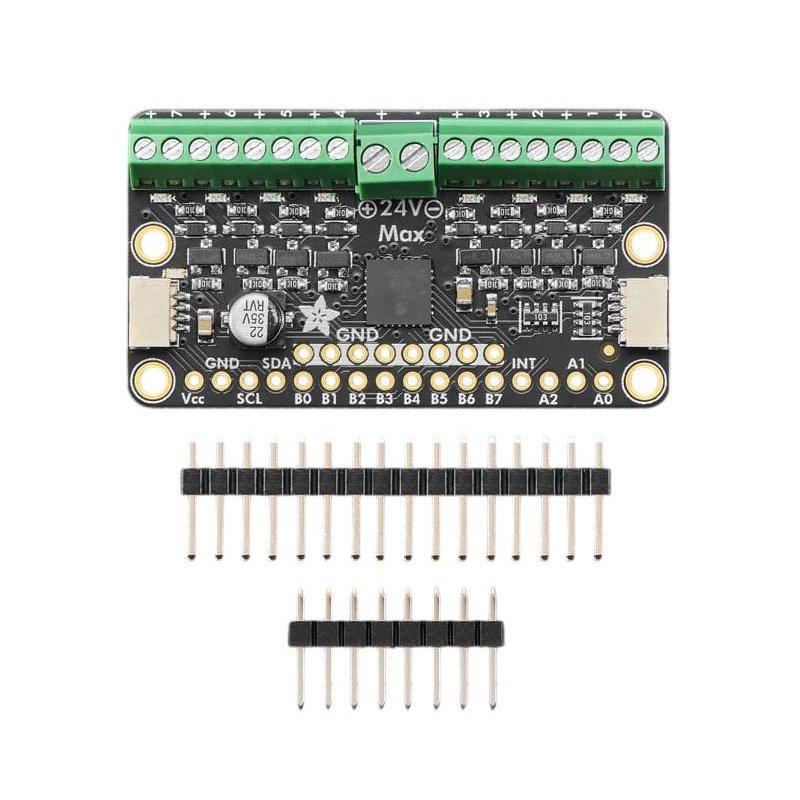

Im Set enthaltene Elemente.
