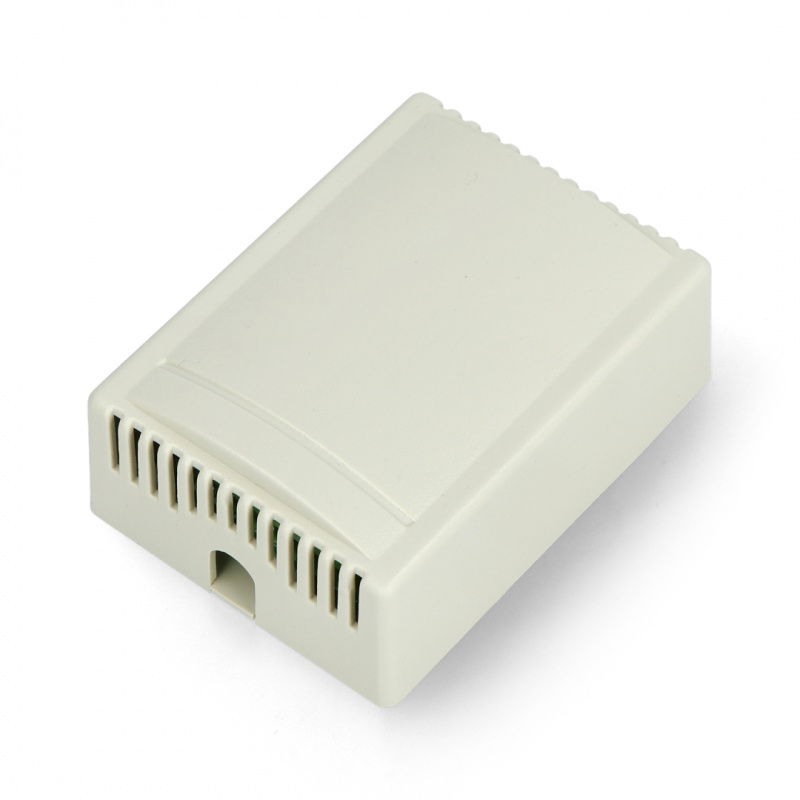

Produktbeschreibung: Fernsteuerung 12 / 24 V DC + Fernbedienungen 433,92 MHz - 2 Kanäle
Der Funkempfänger ermöglicht die Steuerung von 2 Geräten, die mit 250 V AC über NO/NC-Relaisausgänge betrieben werden. Eingebaute Relais mit bis zu 10 A ermöglichen die Steuerung von Geräten mit hohem Stromverbrauch wie Gleichstrommotoren, Rollläden, Jalousien, Türen, Fenster, Tore und Pforten. Das Modul arbeitet mit 433,92 MHz. Im Lieferumfang sind 2 Fernbedienungen enthalten, mit denen der Empfänger innerhalb einer Reichweite von 100 Metern gesteuert werden kann. Die Fernbedienungen können anders aussehen als auf dem Foto und werden nach dem Zufallsprinzip verschickt. Die Spule wird mit 12 oder 24 V DC betrieben.
Fernbedienungsanschlüsse 12 / 24 V DC - 433,92 MHz - 2 Kanäle

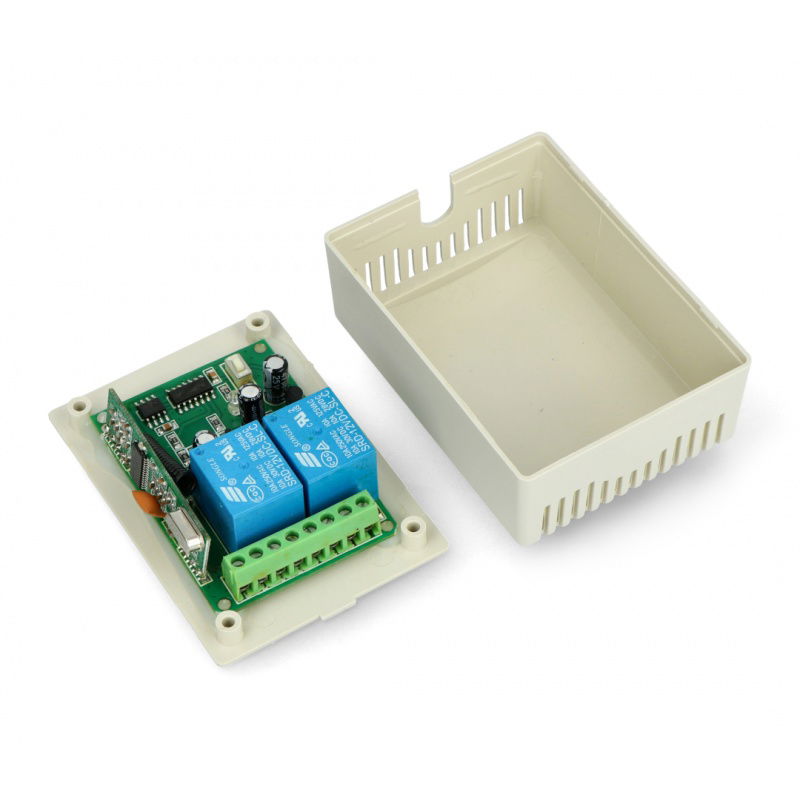

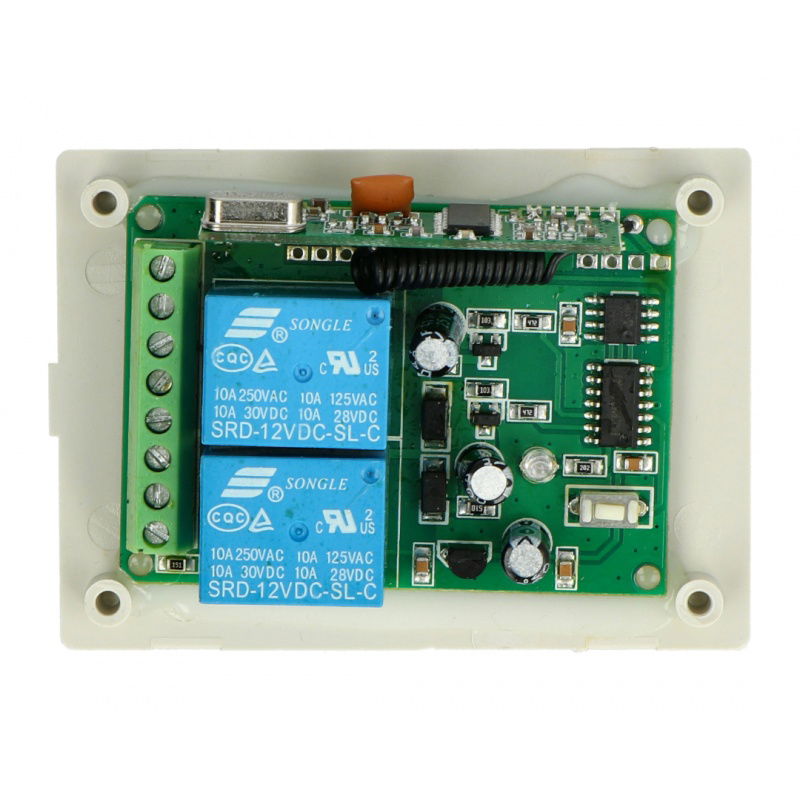

Die Anschlüsse in der Tabelle sind von oben nach unten in der Reihenfolge beschrieben, in der sie auf dem Steuermodul erscheinen.
| Bezeichnung | Beschreibung |
|---|---|
|
SCHLIESSER_1 |
Belegung des Schließerkontakts des ersten Relais PK1. |
|
COM_1 |
Pinbelegung des gemeinsamen Kontakts des ersten Relais PK1. |
|
ÖFFNER_1 |
Pinbelegung des Öffnerkontakts des ersten Relais PK1. |
|
NO_2 |
Anschlussbelegung des Schließers des zweiten Relais PK2. |
|
COM_2 |
Belegung des gemeinsamen Kontakts des zweiten Relais PK2. |
|
NC_2 |
Normalerweise geschlossener Kontakt des zweiten Relais PK2. |
|
+ |
Stromversorgungsanschluss, Versorgungsspannung 12 oder 24 V. |
|
- |
Masse des Stromkreises. |

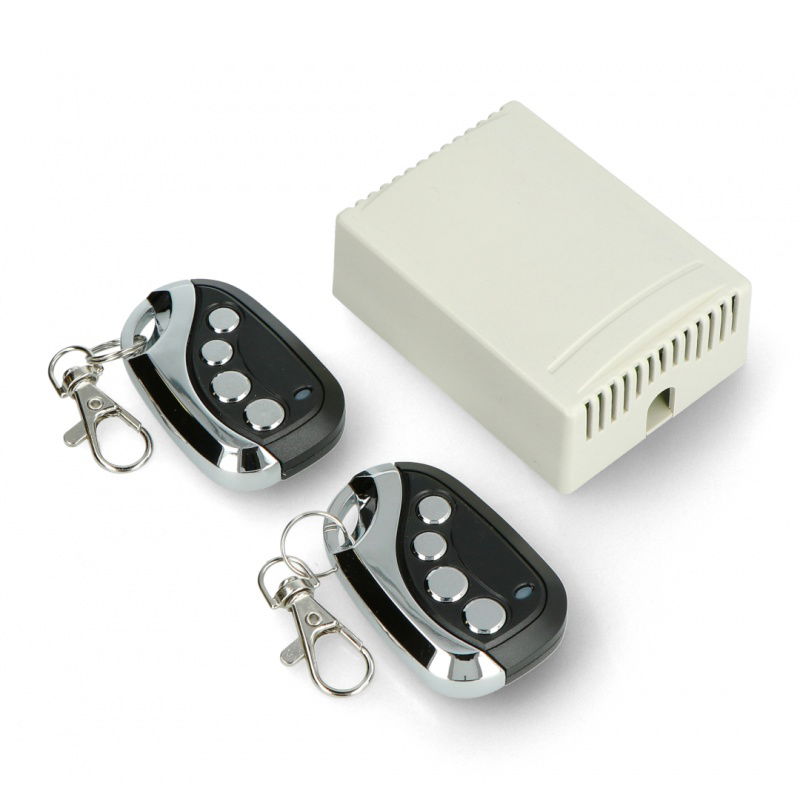

Bausatz enthält:
- 2-Kanal-Empfänger
- Fernsteuerung - 2 Stück
Technische Daten der Fernsteuerung 12 / 24 V DC - 433,92 MHz - 2-Kanal
- Versorgungsspannung: 12 / 24 V DC
- Betriebsspannung des Relais: 250 V AC
- Maximale Belastung: 10 A
- Speicher: bis zu 50 Fernbedienungen
- Empfindlichkeit des Empfängers: -100 dBm
- Realistische Reichweite im offenen Gelände: bis zu 100 m
- Quarz-Stabilisierung
- 2 Relaisausgänge
- 3 Betriebsarten:
- bistabil
- monostabil
- Zustandswechsel
- Kann als zusätzlicher Empfänger für einen Torantrieb verwendet werden.
- Betriebstemperatur: -20°C bis 60°C
- Abmessungen: 57,5 x 40,5 x 17 mm
Das Aussehen der Fernbedienungen kann von den Abbildungen abweichen.
Beispiel für die Verwendung einer 12 / 24 V DC - 433,92 MHz - 2-Kanal-Fernsteuerung
