Produktbeschreibung: Tinycontrol tMPC-04 – 4-Kanal-Modbus-RTU-Impulszähler
Das tMPC-04 ist ein kompaktes Modul zur Integration von Impulszählern in Automatisierungs- und Überwachungssysteme auf Basis des Modbus-RTU- Protokolls. Vier unabhängige Impulseingänge ermöglichen die gleichzeitige Überwachung mehrerer Zähler. Die Messergebnisse werden als Impulsanzahl, berechneter Verbrauch und geschätzte Leistung ausgegeben. Die Standardkonfiguration ermöglicht den sofortigen Start ohne weitere Einstellungen . Erweiterte Parameter lassen sich bequem über den USB-Anschluss konfigurieren. Das Modul ist kompatibel mit Tinycontrol LK3.5+ und LK4 Steuerungen sowie anderen Geräten , die Modbus-RTU-Kommunikation über den RS485 -Bus unterstützen.

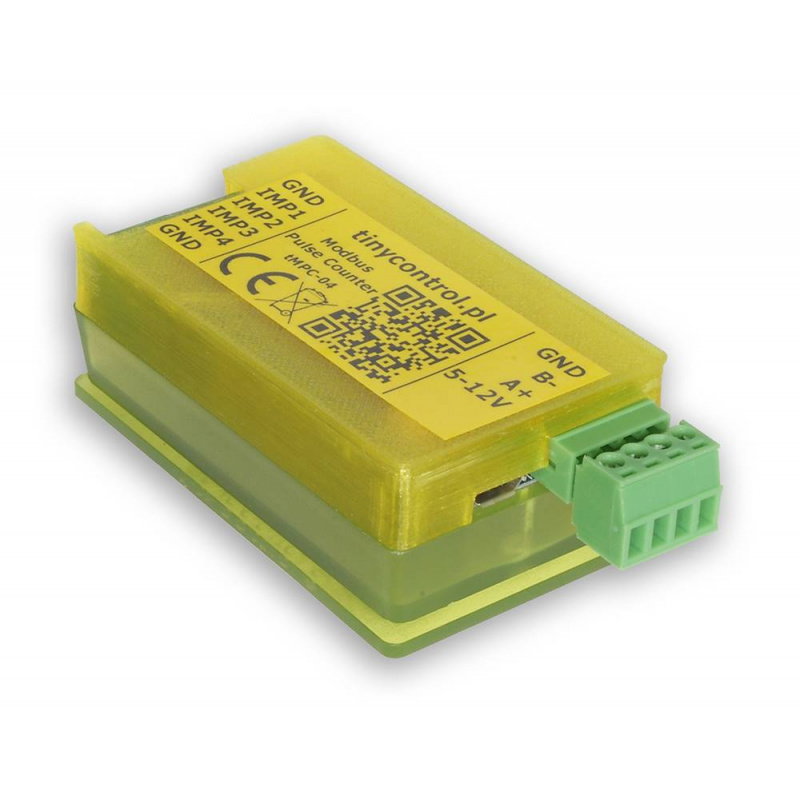

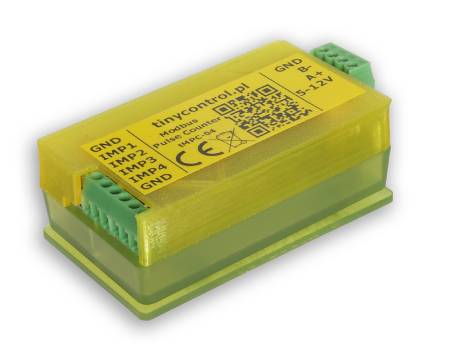

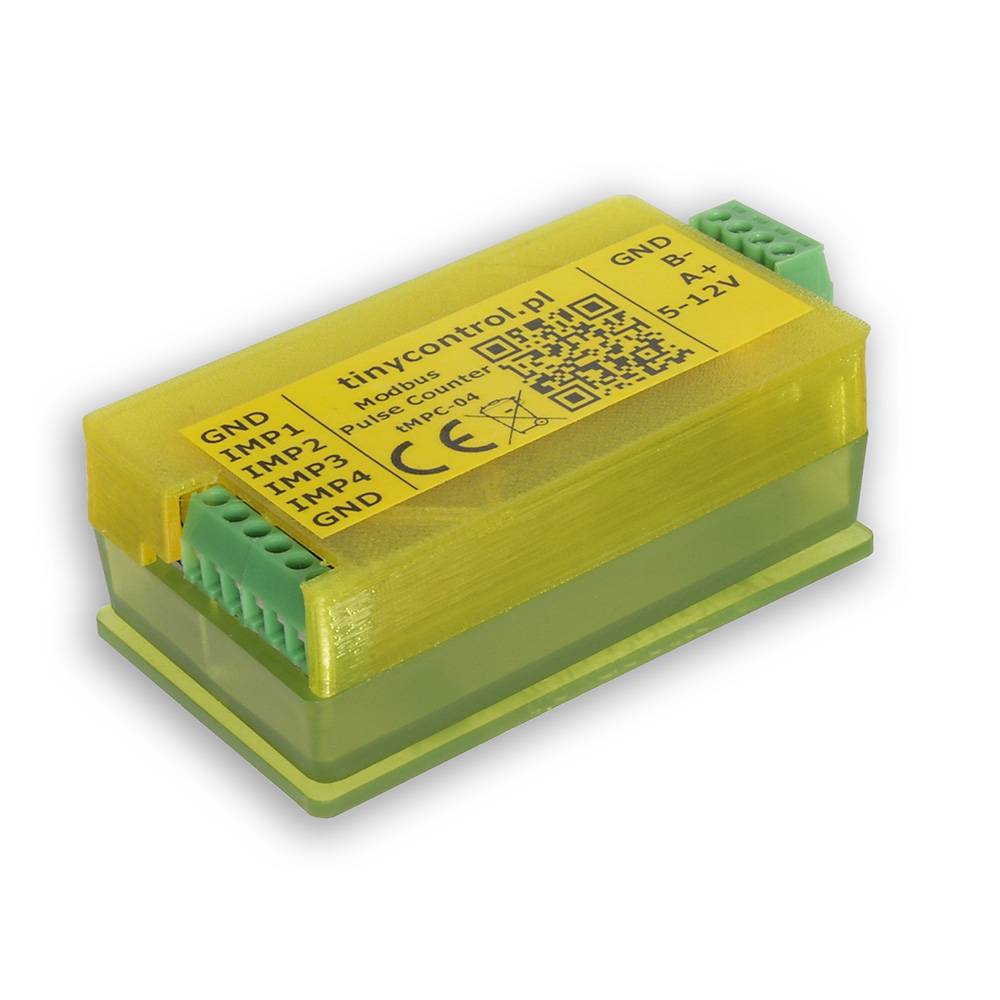

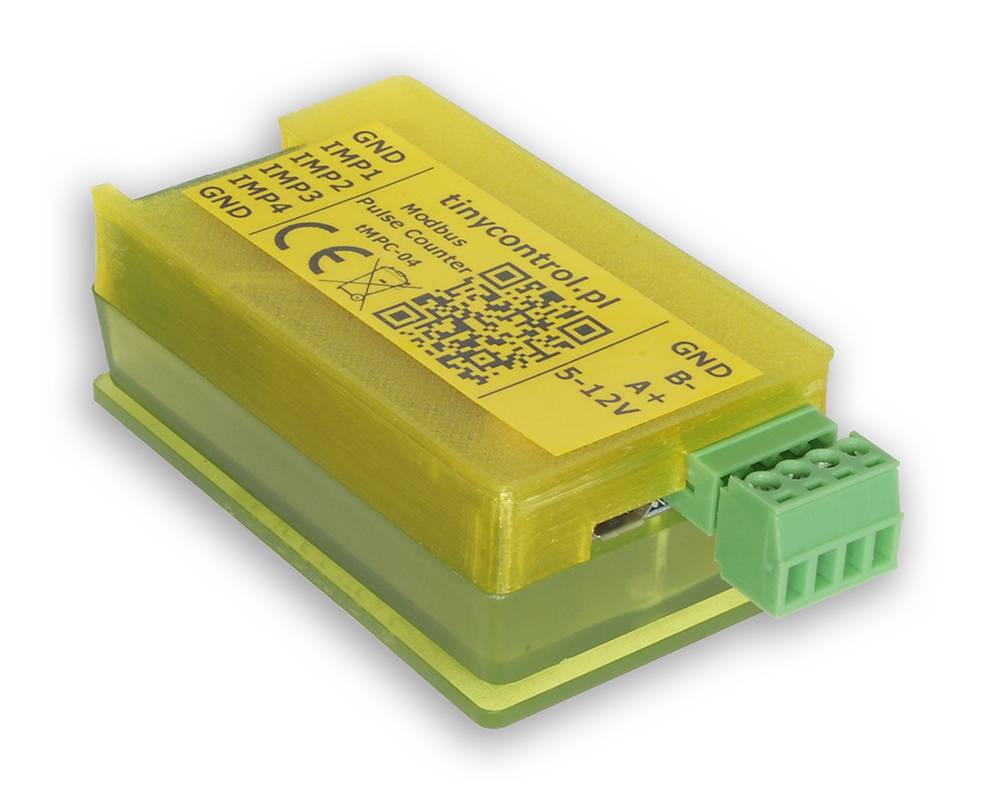

Tinycontrol tMPC-04 - 4-Kanal Modbus RTU Impulszähler.

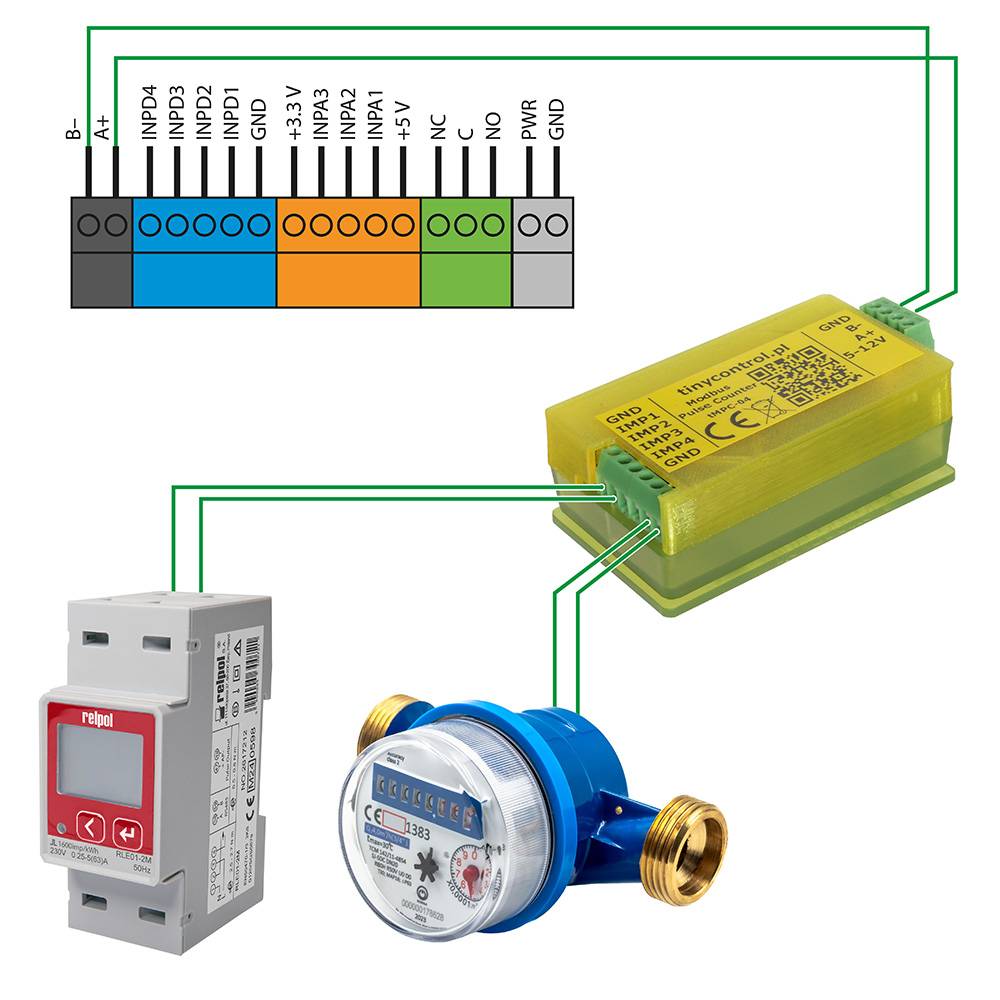

Anschlussdiagramm.
Hauptmerkmale des Impulszählers
- 4 unabhängige Impulseingänge : ermöglichen die gleichzeitige Überwachung von vier Impulszählern
- Modbus RTU-Kommunikation : Datenübertragung über eine RS485-Schnittstelle, die dem gängigen Industriestandard entspricht.
- Multimedia-Unterstützung : Funktioniert mit Strom-, Wasser- und Gaszählern sowie anderen Geräten mit Impulsausgang
- Puls-, Energie- und Leistungsmessung : Liefert Pulsanzahl, berechneten Verbrauch und geschätzte Leistung
- Individuelle Umrechnungsfaktoren : Jeder Eingang kann unabhängig konfiguriert werden
- Hohe Zählfrequenz : ca. 2000 Hz mit Leistungsschätzung oder bis zu ca. 4000 Hz ohne Leistungsschätzung.
- Konfiguration über USB : Schnelle Einstellungsänderungen über das serielle Terminal
- Firmware-Update : Komfortables Hochladen neuer Software im Bootloader-Modus
- Sofort einsatzbereit : Die Werkskonfiguration ermöglicht Ihnen den sofortigen Messbeginn.
Technische Spezifikationen des Moduls
- Stromversorgung: 5 V bis 12 V Gleichstrom (Anschluss) oder 5 V über USB
- Kommunikationsschnittstelle: Modbus RTU (RS485)
- Zusätzliche Schnittstelle: USB (serielle Schnittstelle 115200 Bd)
- Anzahl der Impulseingänge: 4
- Niedriger Eingangspegel: 0 V bis 1 V
- Hoher Eingangspegel: 1,3 V bis 25 V
- Maximale Zählfrequenz: ca. 2000 Hz
- Maximale Zählfrequenz ohne Leistungsabschätzung: ca. 4000 Hz
- Standard-Umrechnungsfaktor: 1000 Impulse pro Einheit
- Standardmäßige Modbus-Adresse (Slave-ID): 1
- Firmware-Update: über USB im Bootloader-Modus
- Abmessungen: 74 x 40 x 23 mm (ohne DIN-Halterung)
- Gewicht: 42 g
Inhalt des Bausatzes
- tMPC-04 Impulszählermodul
tMPC-04 funktioniert überall dort, wo eine Fernüberwachung von Pulsmessgeräten erforderlich ist.
