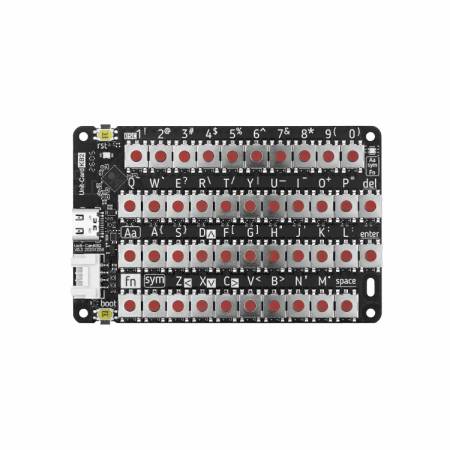

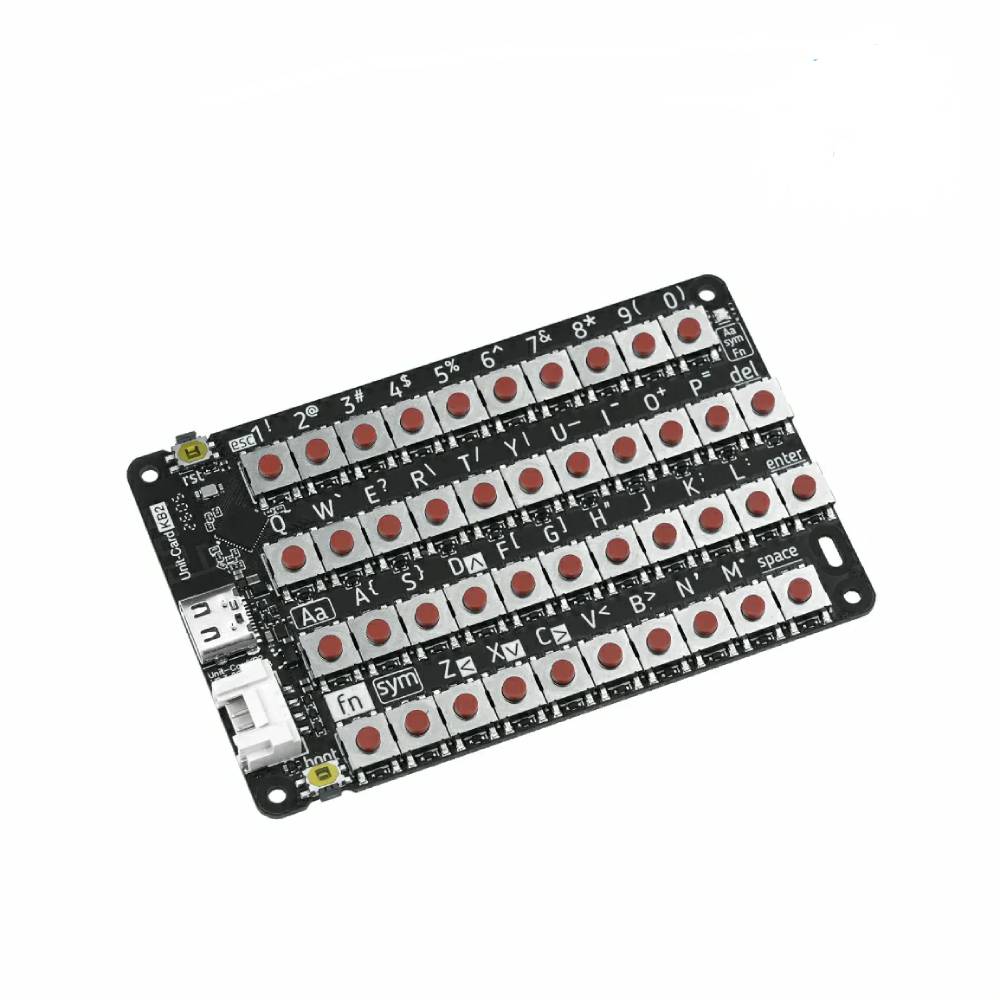

Produktbeschreibung: CardKB2 – Miniaturtastatur mit ESP32-C61HF4 – Erweiterungsmodul für M5Stack-Entwicklungsmodule
Die CardKB2 ist eine kompakte, tragbare Tastatur im Kartenformat aus der Unit-Serie mit 42 Tasten, die speziell für Embedded-Projekte, mobile Geräte und Mensch-Maschine-Interaktionssysteme entwickelt wurde. Dank ihrer geringen Größe und ihres Gewichts von nur 22,4 g lässt sie sich problemlos in eigene Geräte, Bedienterminals, IoT-Projekte oder Entwicklungskits integrieren. Herzstück ist der ESP32-C61HF4 -Chip mit einem 32-Bit -RISC-V- Kern, der mit 120 MHz getaktet ist. Die Tastatur unterstützt drahtlose Verbindungen via 2,4-GHz-WiFi 6 und BLE . Die vorinstallierte Software ermöglicht vier Kommunikationsmodi: I2C, UART, BLE HID und ESP-NOW. Die Platine verfügt außerdem über eine HY2.0-4P-Erweiterungsschnittstelle, einen USB-Typ-C-Anschluss für Stromversorgung und Firmware-Programmierung, eine RGB-Status-LED , einen Reset-Knopf und einen Boot-Knopf.
CardKB2 - Miniaturtastatur mit ESP32-C61HF4 - Erweiterungsmodul für M5Stack-Entwicklungsmodule.
CardKB2 ist eine kompakte, tragbare Tastatur im Kartenformat mit 42 Tasten aus der Unit-Serie, die für eingebettete Projekte, mobile Geräte und Mensch-Maschine-Interaktionssysteme entwickelt wurde.Besondere Merkmale
- Kompakte 42-Tasten-Tastatur: Das Modul ermöglicht die komfortable Text- und Befehlseingabe in tragbaren und eingebetteten Projekten.
- ESP32-C61HF4: 32-Bit-RISC-V-Prozessor mit 120 MHz für Kommunikations- und Tastaturlogik.
- WiFi 6- und BLE-Konnektivität: Die Unterstützung drahtloser Kommunikation vereinfacht die Entwicklung mobiler Steuerungsterminals.
- Vier Kommunikationsmodi – I2C, UART, BLE HID und ESP-NOW – ermöglichen die Anpassung des Moduls an verschiedene Anwendungen.
- Unterstützung für Tastenkombinationen: Die Tastatur unterstützt Einzeldrücke und Kombinationen mit den Tasten Sym und Fn.
- RGB-Status-LED : Die integrierte XL-1615RGBC-RF-LED ermöglicht die Anzeige des Betriebszustands des Geräts.
- USB-Typ-C-Anschluss: Wird für die Stromversorgung, das Hochladen der Firmware und die Standard-Protokollausgabe verwendet.
- HY2.0-4P-Schnittstelle: ermöglicht den schnellen Anschluss des Moduls an kompatible Grove-Systeme.
- Schutz der Stromzufuhr: Integrierter Überspannungsschutz erhöht die Betriebssicherheit des Moduls
Technische Spezifikationen
- Anzahl der Tasten: 42
- SoC: ESP32-C61HF4
- Prozessor: RISC-V 32-Bit, Einkernprozessor, 120 MHz
- Flash-Speicher: 4 MB
- Drahtlose Konnektivität: 2,4-GHz-WLAN 6, BLE
- Kommunikationsmodi: I2C, UART, BLE HID, ESP-NOW
- Zusätzliche Tasten: Zurücksetzen, Starten
- Status-LED: 1x RGB-LED XL-1615RGBC-RF
- Erweiterungsschnittstelle: 1x HY2.0-4P
- USB-Anschluss: USB Typ-C
- Funktionen des USB-Typ-C-Anschlusses: Stromversorgung, Firmware-Upload, Standard-Protokollausgabe
- Standardmäßige Firmware-Protokollparameter: 115200 bps, 8N1
- Stromversorgung: 5 V DC über USB Typ-C oder HY2.0-4P-Schnittstelle
- Standby-Stromverbrauch: 5 V/19,31 mA bei Stromversorgung über die Grove-Schnittstelle
- Gewicht: 22,4 g
- Abmessungen: 84,7 x 54,3 x 1 mm
Inhalt des Bausatzes
- Unit CardKB2
- HY2.0-4P Grove Kabel 20 cm
Das Herzstück des Moduls ist der ESP32-C61HF4-Chip mit einem 32-Bit-RISC-V-Kern, der mit 120 MHz getaktet ist.
