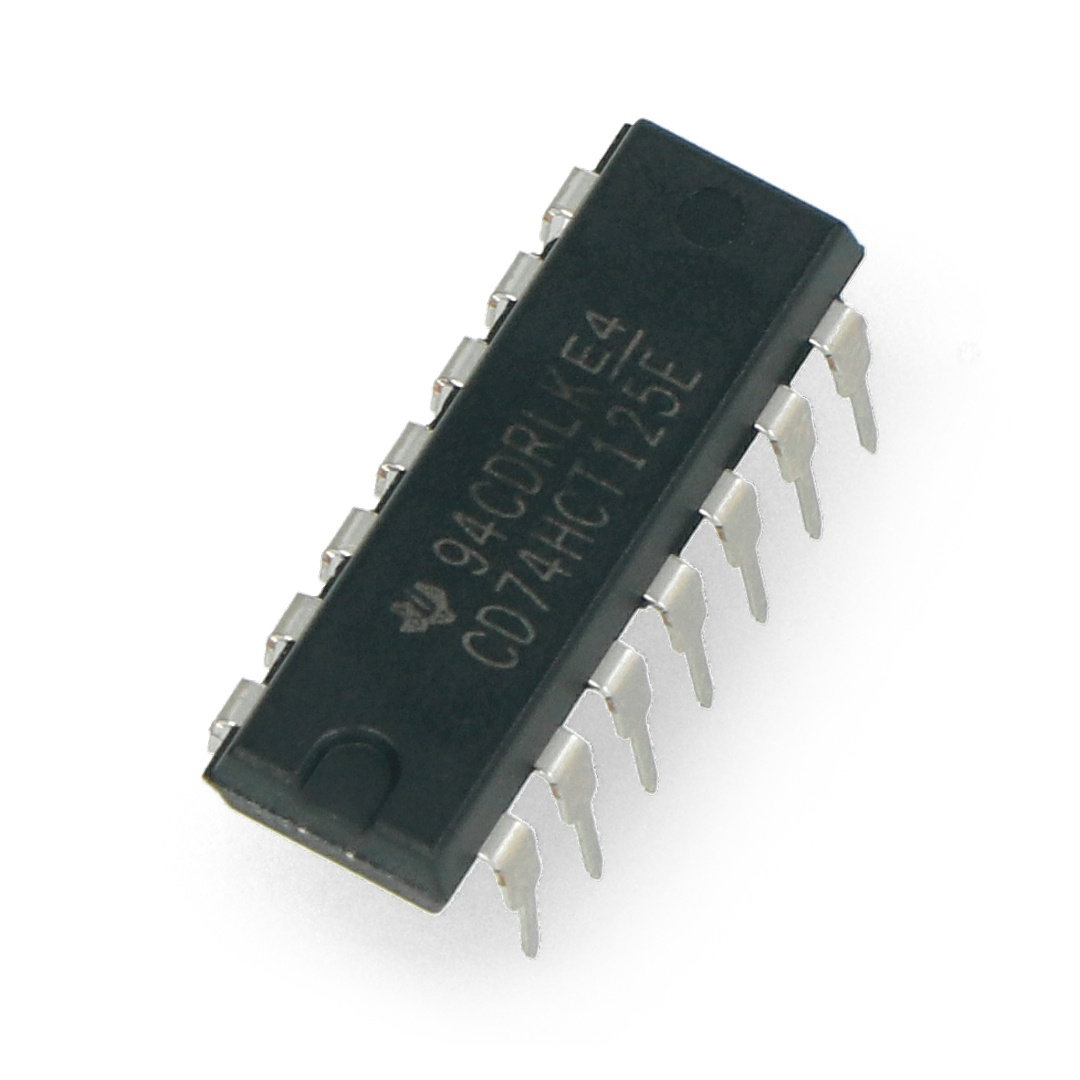

Produktbeschreibung: CD74HCT125E Logik - Leitungstreiber - 4 Kanäle
Logik in Form eines Leitungstreibers, Dreizustandspuffer. Es ist mit 4 Kanälen ausgestattet, an deren Ausgang ein Zustand in Abhängigkeit des an den Eingangspins gegebenen Zustands erscheint. Am Gate-Ausgang können drei Zustände auftreten, sie sind niedriger Zustand, hoher Zustand und hoher Impedanzzustand. CD74HCT125E wird mit einer Spannung von 4,5 V bis 5,5 V DC versorgt. Das System ist im DIP14-Gehäuse mit THT-Bestückung geschlossen.
Wir bieten auch andere Arten von Logikschaltungen an .

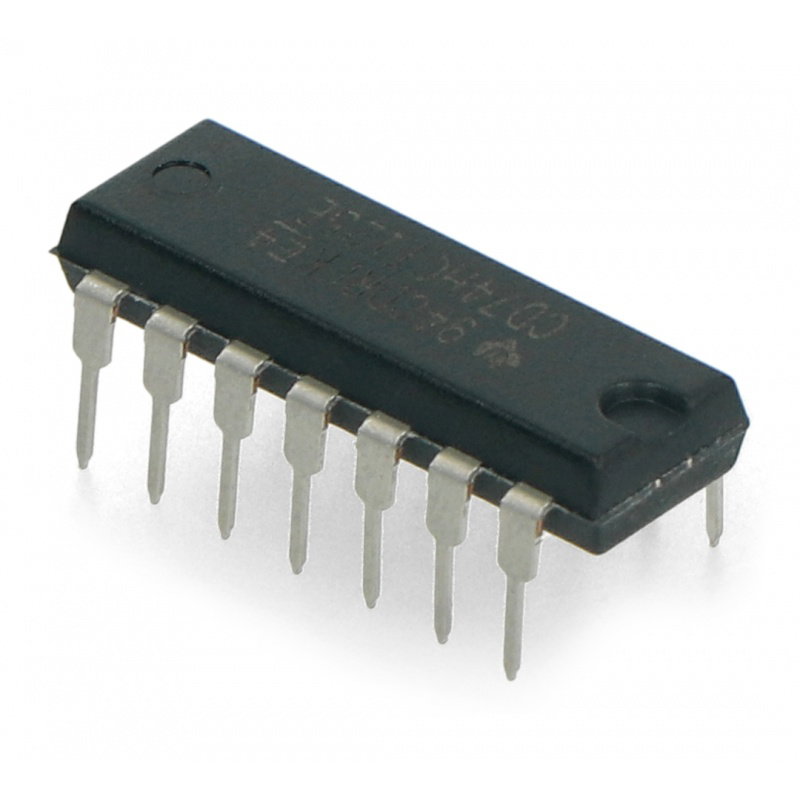

CD74HCT125E Logik.
Logikschaltplan.Funktionsprinzip eines Logikgatters
Das System ist mit vier Kanälen ausgestattet, an deren Ausgang der entsprechende Zustand erscheint. Die Pins nOE und nA sind Eingangspins, denen Sie einen niedrigen oder hohen Zustand zuweisen können, während die Pins nY Ausgangspins sind, an denen ein niedriger, hoher oder hoher Widerstandszustand auftreten kann.
| Eintrag | Ausgang | |
|---|---|---|
| An | kein E | nein |
| H. | L. | H. |
| L. | L. | L. |
| X | H. | AUS |
H = hoher Zustand
L = niedriger Zustand
X = beliebiger Zustand (niedrig / hoch)
Z = Zustand hoher Impedanz, AUS-Status
Spezifikation des CD74HCT125E-Chips
- Versorgungsspannung: 4,5 V bis 5,5 V
- Anzahl der Kanäle: 4
- Ausgangszustand: niedrig, hoch, hochohmig
- Arbeitstemperatur: von -55 °C bis 125 °C
- Gehäuse: DIP14

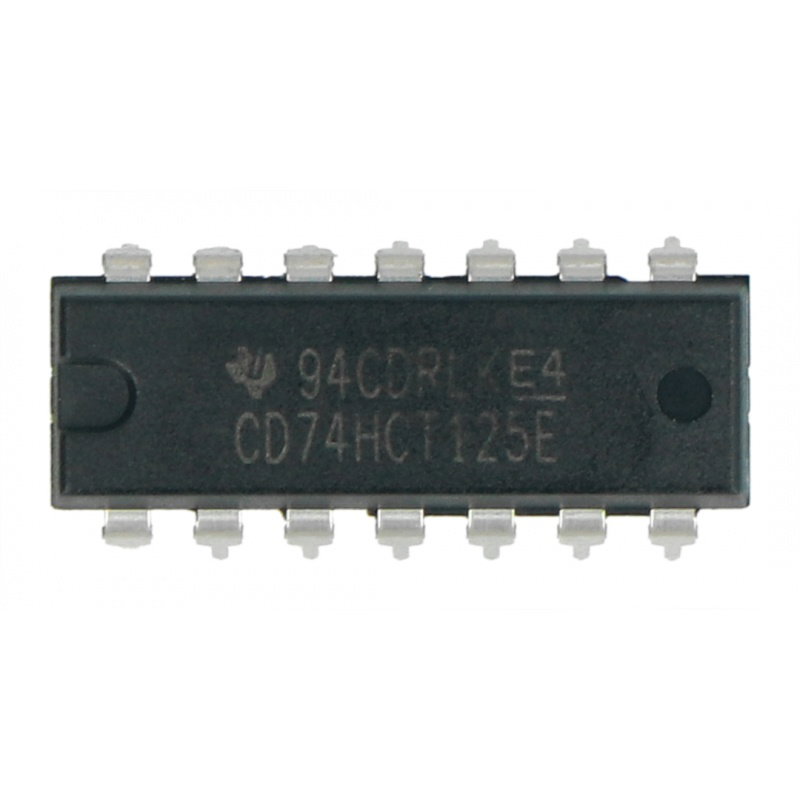

CD74HCT125E-Chip.
