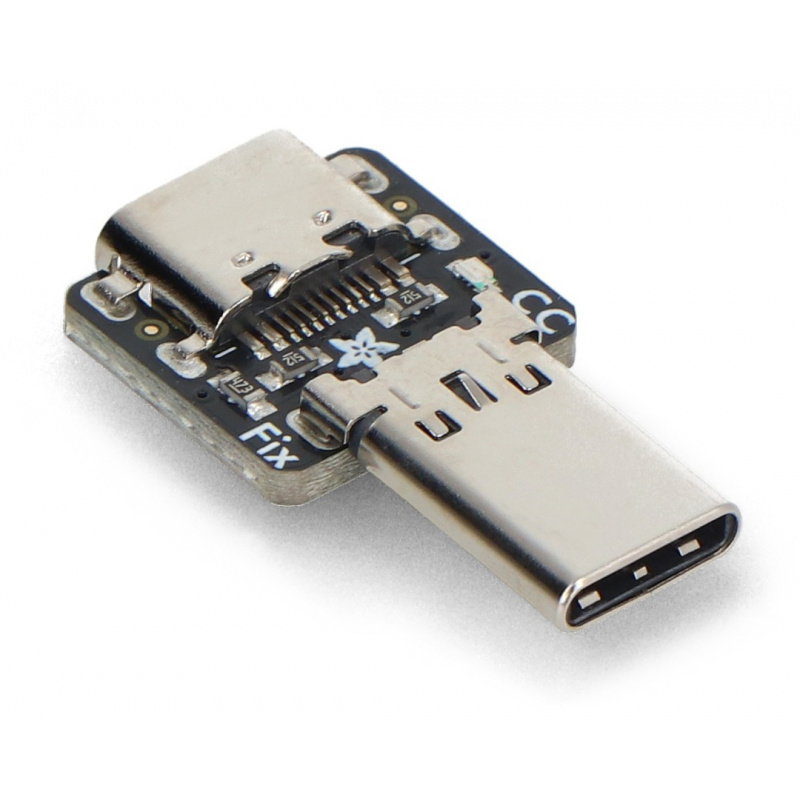

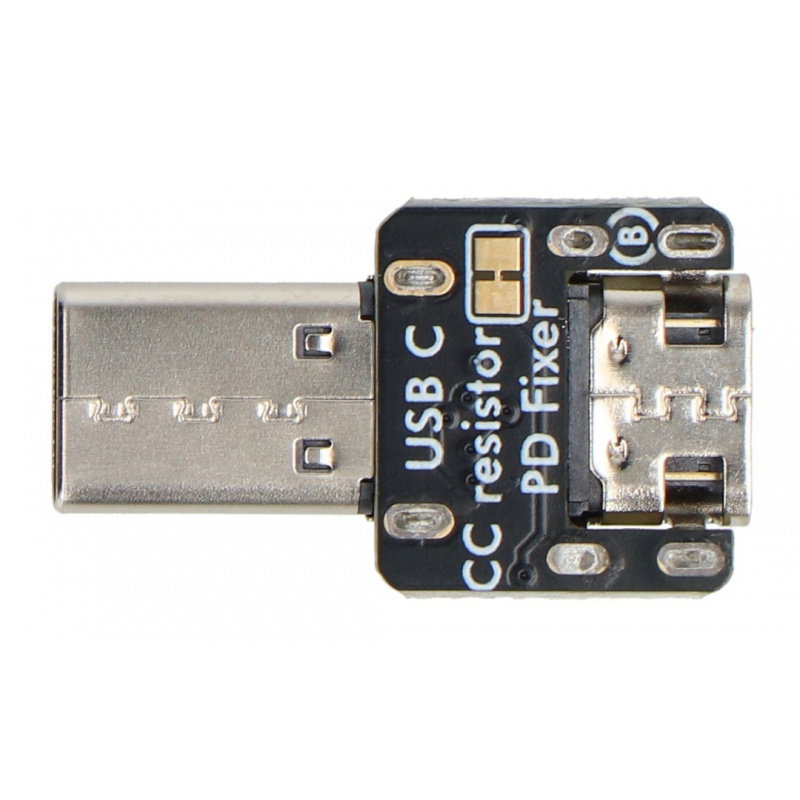

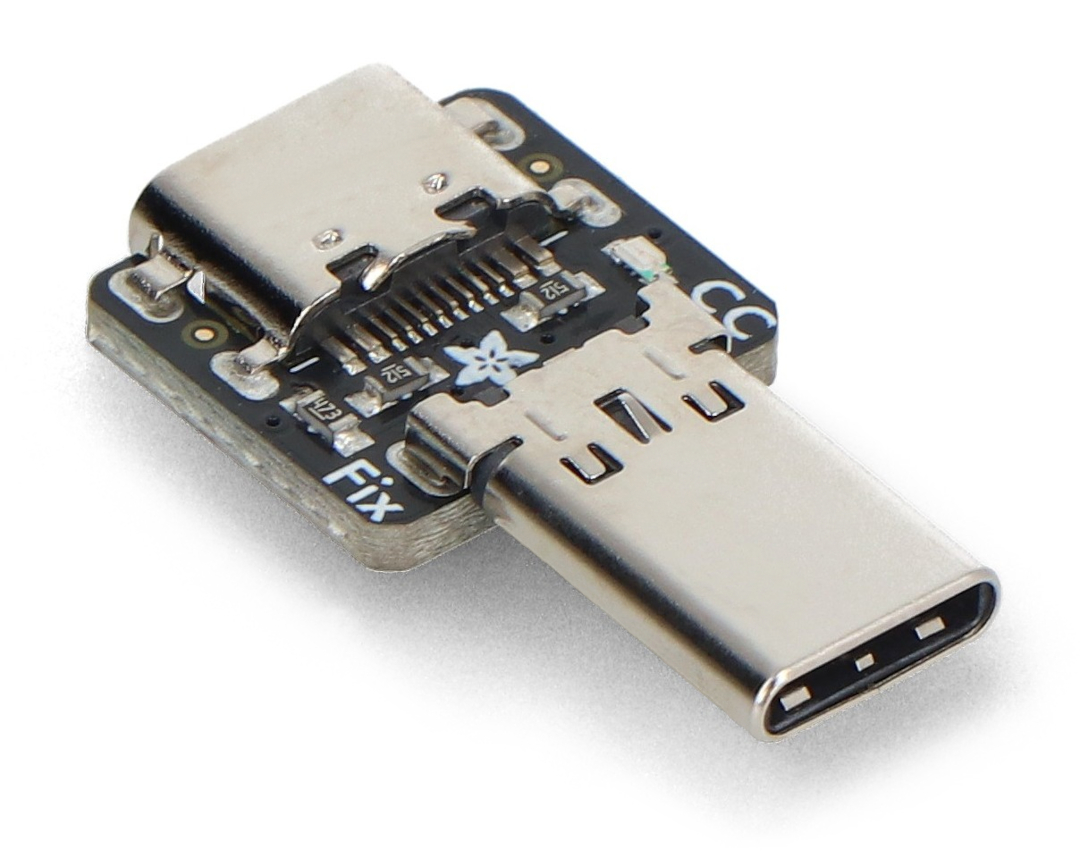

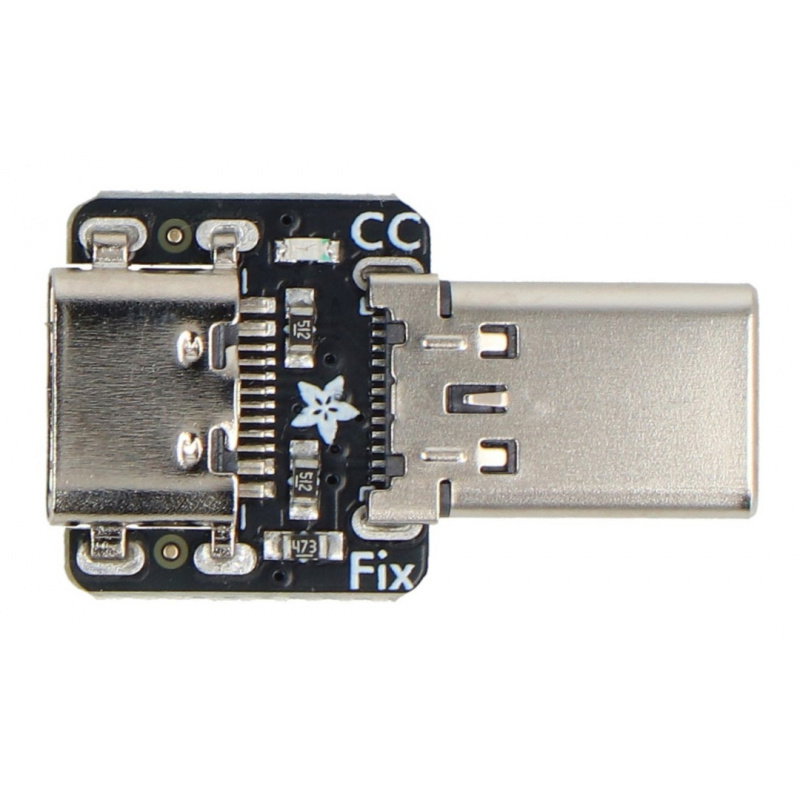

Produktbeschreibung: USB-Typ-C-CC-Widerstandsfixierer – USB-C-Adapter mit 5,1 kΩ CC-Widerständen – Adafruit 6323
Der Adafruit USB Type-C CC Resistor Fixer wurde für USB-Type-C- Geräte entwickelt, die an USB-C-Anschlüssen oder USB-Power-Delivery-Ladegeräten nicht ordnungsgemäß funktionieren . Ursache hierfür sind meist die fehlenden zwei 5,1-kΩ-CC- Widerstände , die für die Verbindungsherstellung und die 5-V-Stromversorgung zuständig sind . Der Adapter wird zwischen Kabel und Gerät oder direkt in einem ungeeigneten Anschluss montiert . Die Schaltung leitet VBUS, GND und die grundlegenden USB-Datenleitungen weiter und ergänzt die fehlenden CC-Widerstände am Anschluss . Dadurch wird das Gerät korrekt erkannt und über den USB-C-Anschluss mit Strom versorgt. Eine integrierte LED ermöglicht die schnelle Überprüfung der Stromversorgung.

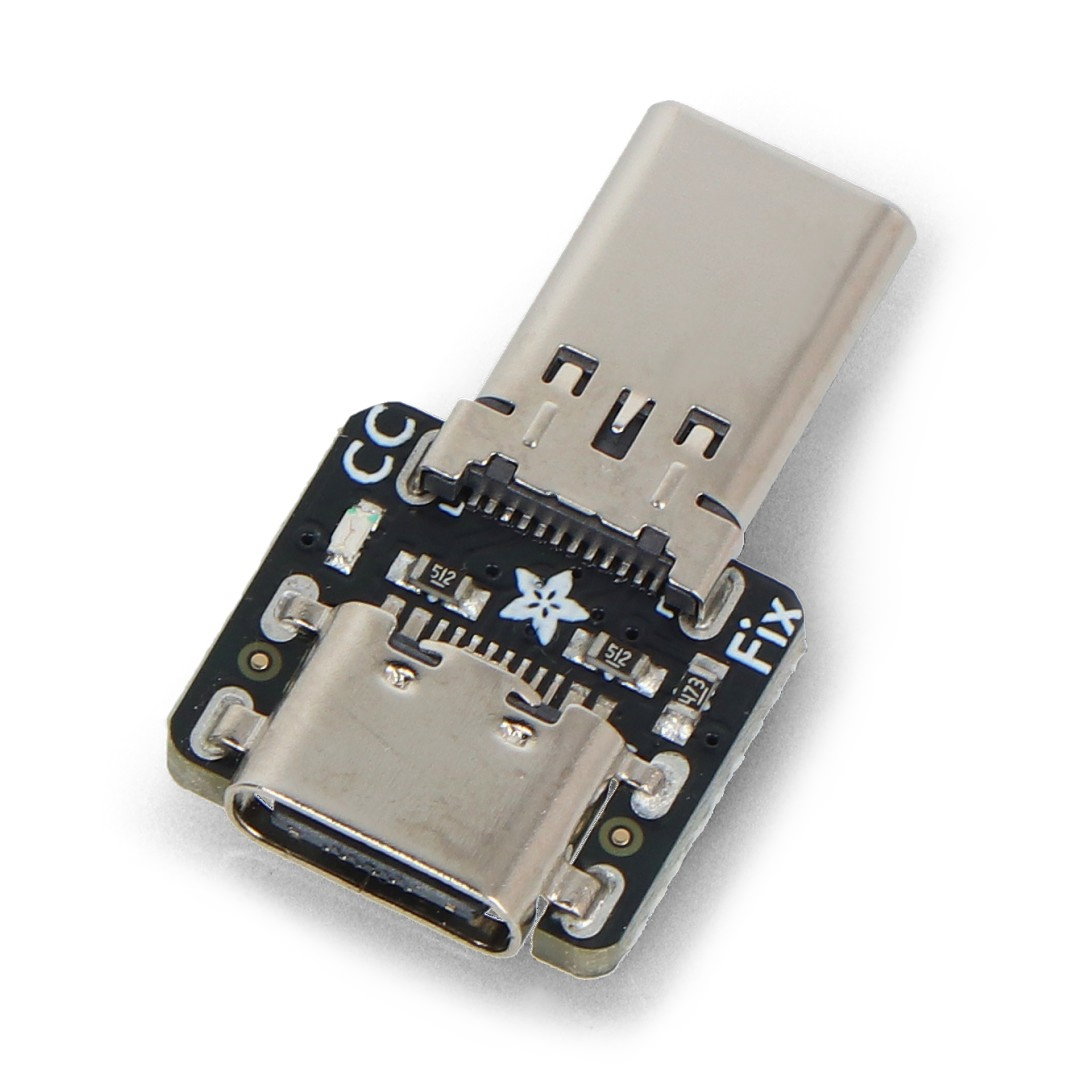

USB Typ C CC Widerstandsreparaturset - USB C Adapter mit 5,1 kΩ CC Widerständen - Adafruit 6323.

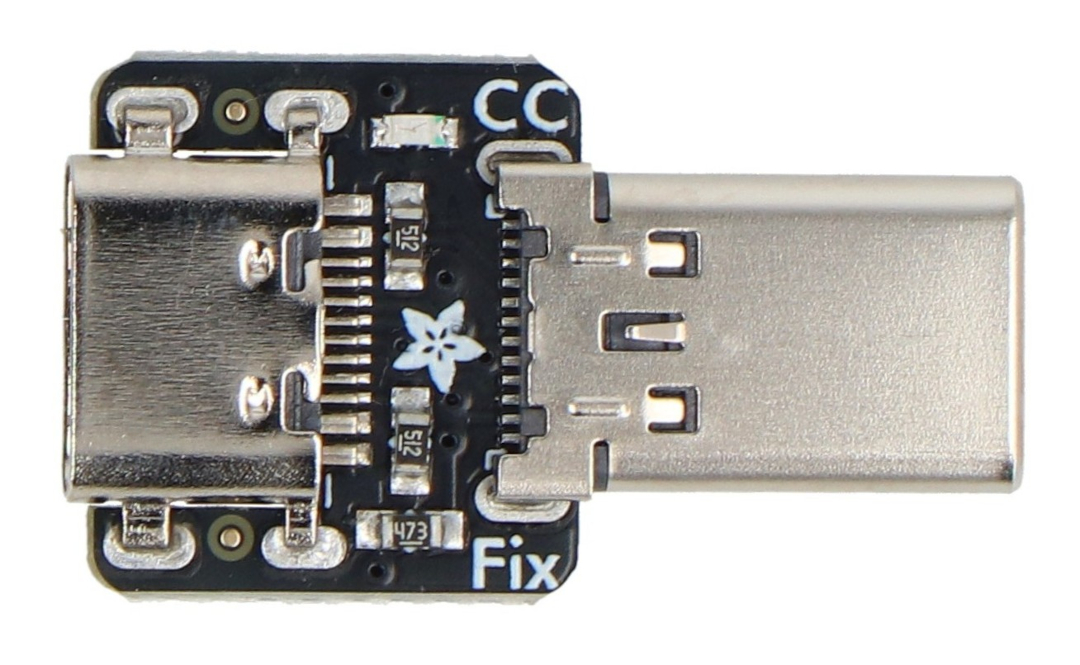

Das Modul ergänzt die fehlenden 5,1kΩ-Widerstände auf der Portseite und eine Leistungs-LED.
Hauptmerkmale des Adapters
- USB-Typ-C-CC-Leitungskorrektur : Fügt die beiden erforderlichen 5,1-kΩ-Widerstände hinzu, die für die korrekte Aushandlung der USB-Typ-C-Verbindung verantwortlich sind.
- Behebt Stromversorgungsprobleme : Ermöglicht den Betrieb von Geräten, die sich an USB-C-Anschlüssen oder USB-Power-Delivery-Ladegeräten nicht einschalten lassen.
- Strom- und Datendurchleitung : Unterstützt VBUS, GND und grundlegende USB-Datenleitungen
- Power-Good-LED : Zeigt an, ob das Netzteil mit Strom versorgt wird und ordnungsgemäß funktioniert.
- Kompaktes Design : Die geringen Abmessungen ermöglichen eine bequeme Verwendung mit USB-C-Kabeln und -Geräten.
- Sofort einsatzbereit : werkseitig montiertes Modul, kein Löten erforderlich
- Möglichkeit der Verwendung eines 3D-Gehäuses : Der Hersteller stellt eine Konstruktionsvorlage für ein Schutzgehäuse zum Selbst-3D-Druck bereit.
Technische Spezifikationen des Adapters
- Stecker (männlich): USB Typ-C
- Buchse (weiblich): USB Typ-C
- Funktion: CC-Widerstände für USB-C-Anschlüsse hinzufügen
- CC-Widerstände: 2 x 5,1 kΩ
- Betriebsanzeige: Power Good LED
- Unterstützte Signale: VBUS, GND, grundlegende USB-Datenleitungen
- USB Power Delivery-Unterstützung: Ermöglicht die korrekte Erkennung von Geräten, die CC-Widerstände benötigen.
- Unterstützung für High-Speed-USB-Schnittstelle: Nein
- Seitenbandleitungsunterstützung: Nein
- Abmessungen: 24,8 x 14 x 3,4 mm
- Gewicht: 1,3 g
Inhalt des Sets
- 1x Adafruit USB Typ C CC Widerstandsfixierer
