Produktbeschreibung: Zamel Supla ZSP-01 - Set zur Steuerung der Wasser-Fußbodenheizung - LLM-01 Steuerleiste + SOP-01- Stellantriebe 230 V
Das Zamel ZSP-01-Set zur Steuerung einer Wasser-Fußbodenheizung wurde für ein modernes und energiesparendes Management der Heizungsanlage entwickelt. Es besteht aus einer LLM-01-Kabelleiste und acht thermoelektrischen Stellantrieben SOP-01. Das gesamte System basiert auf einer präzisen Temperaturregelung mittels verdrahteter Thermoregler, die im Supel-Ökosystem arbeiten. Dies erleichtert die Integration in das Smart Home und ermöglicht die Fernsteuerung über eine mobile App.
Zamel Supla ZSP-01 - Set zur Steuerung der Wasser-Fußbodenheizung - Steuerleiste LLM-01 + Stellantriebe SOP-01- 230 V.
Die Stellantriebe zur Thermoregulierung werden für die Steuerung des Durchflusses des Heizmediums verwendet.
Hauptmerkmale des Sets
- Betrieb von bis zu 8 unabhängigen Heizzonen: jede mit der Möglichkeit, bis zu 6 Stellantriebe anzuschließen
- Fernsteuerung: Möglichkeit, die Temperatur von der Supla-Anwendung aus zu steuern
- Vollständige Automatisierung: Steuerung von Umwälzpumpe und Kessel
- Sicherer Betrieb: NC-Stellantriebe blockieren den Durchfluss im Falle einer Störung
- Niedriger Energieverbrauch: Leistungsaufnahme der Sockelleiste nur 4 W, Stellantriebe ca. 2 W
- Intuitive Montage: Leiste auf TH35-Schiene oder Aufputz, Stellantriebe mit Gewinde M30 x 1,5 mm
Funktionelle Steuereinheit und energiesparende Stellantriebe

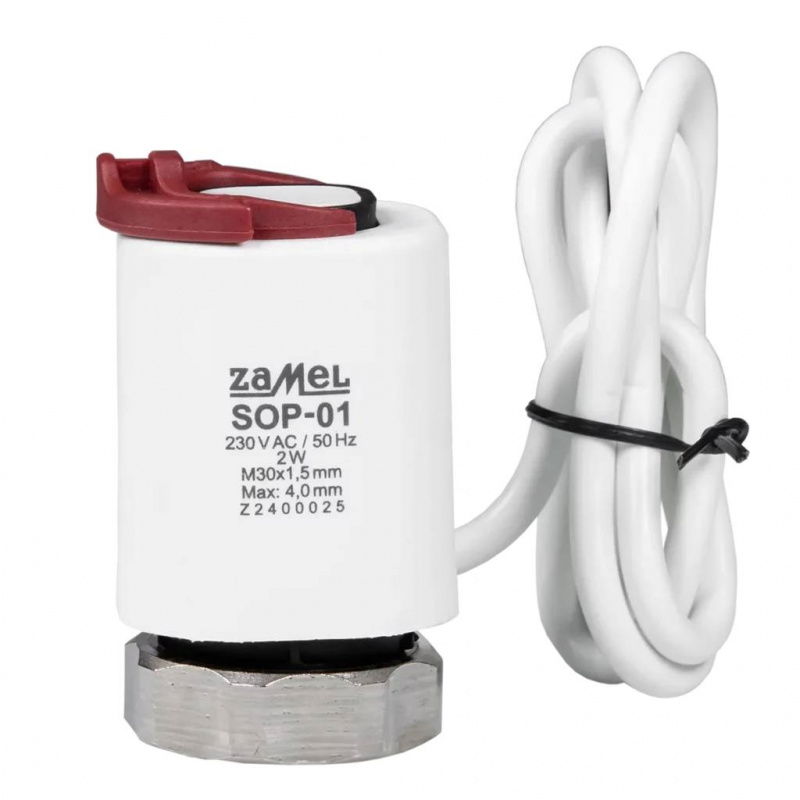

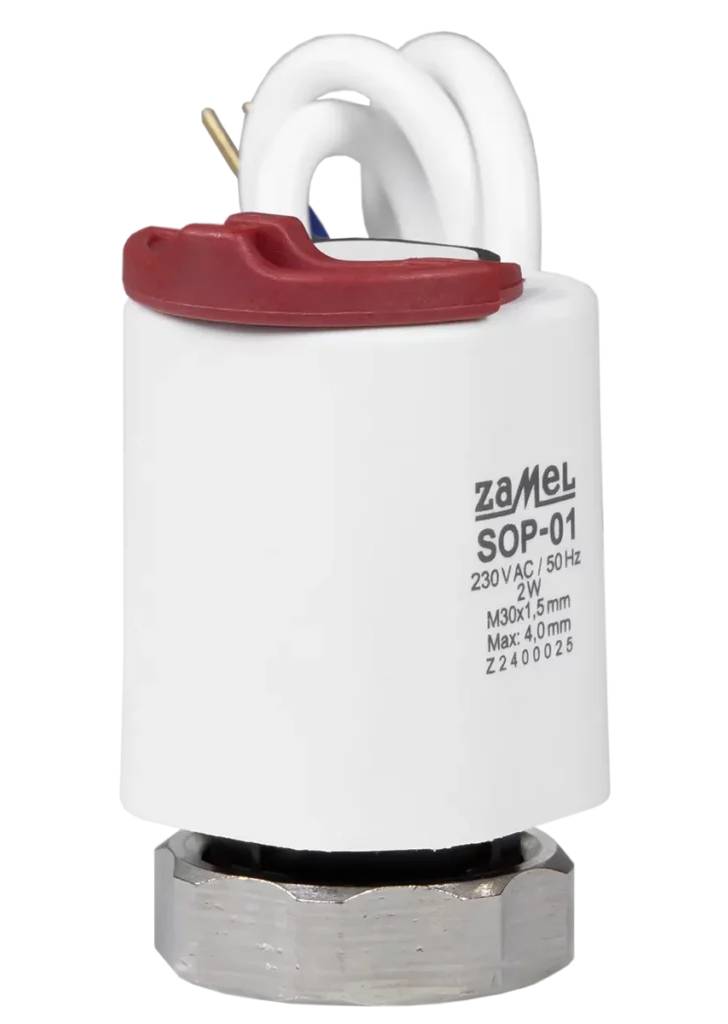

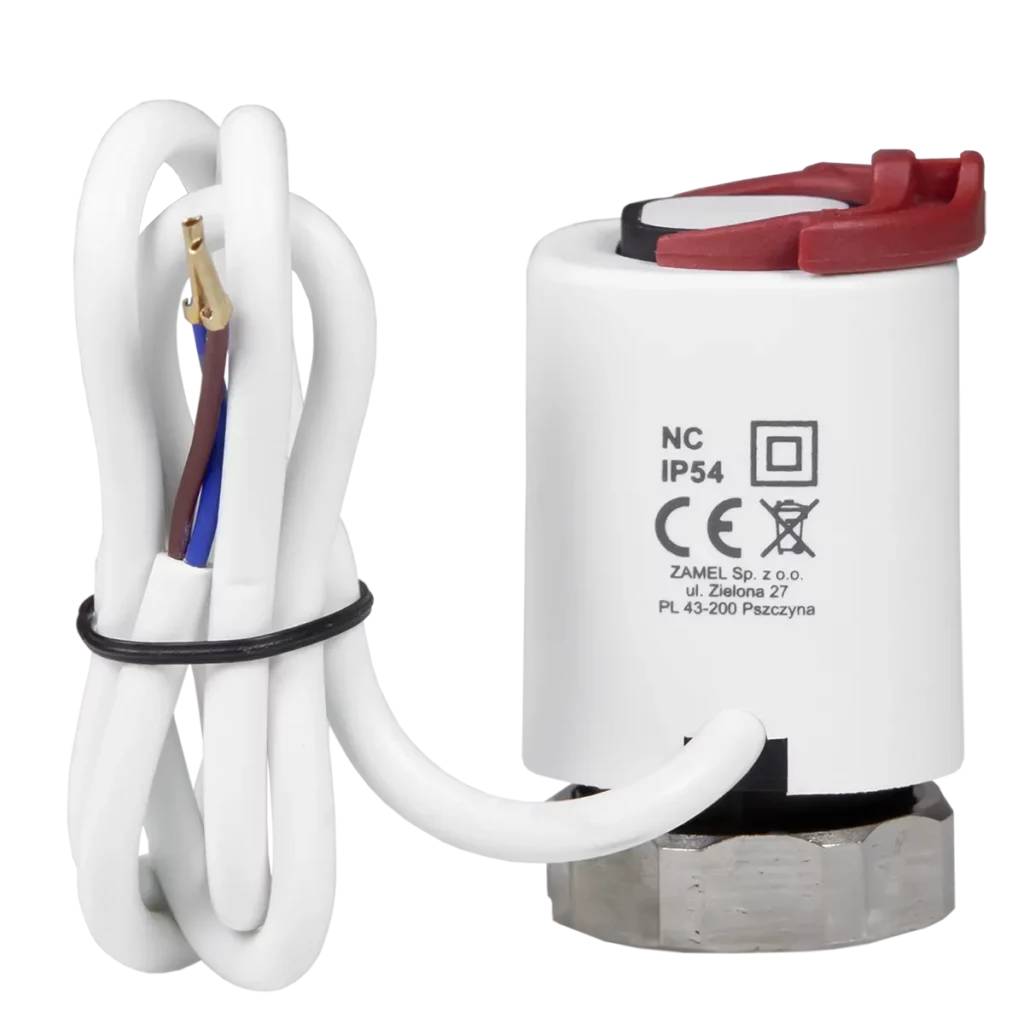

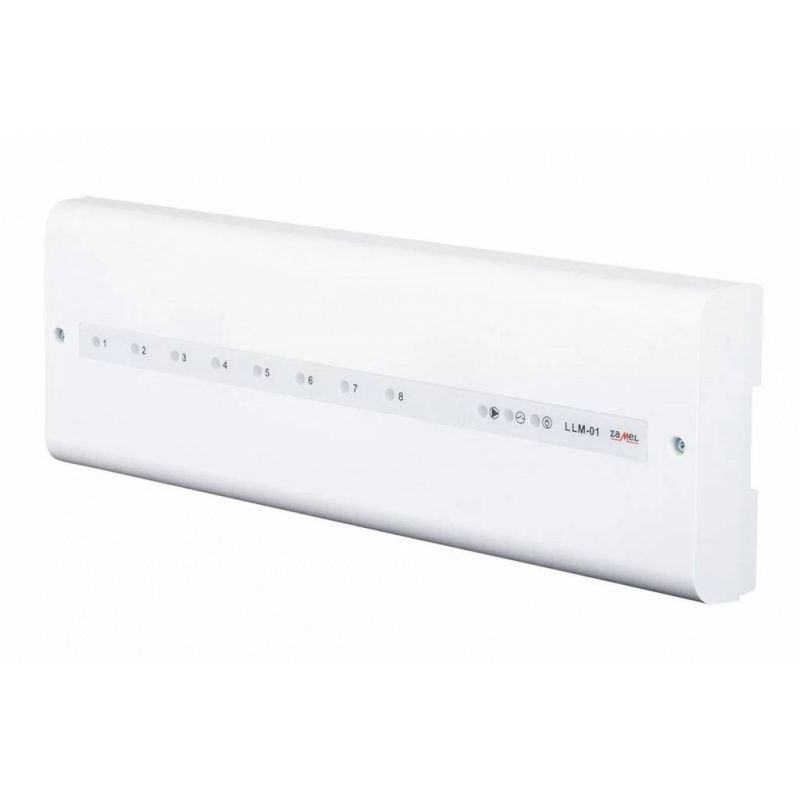

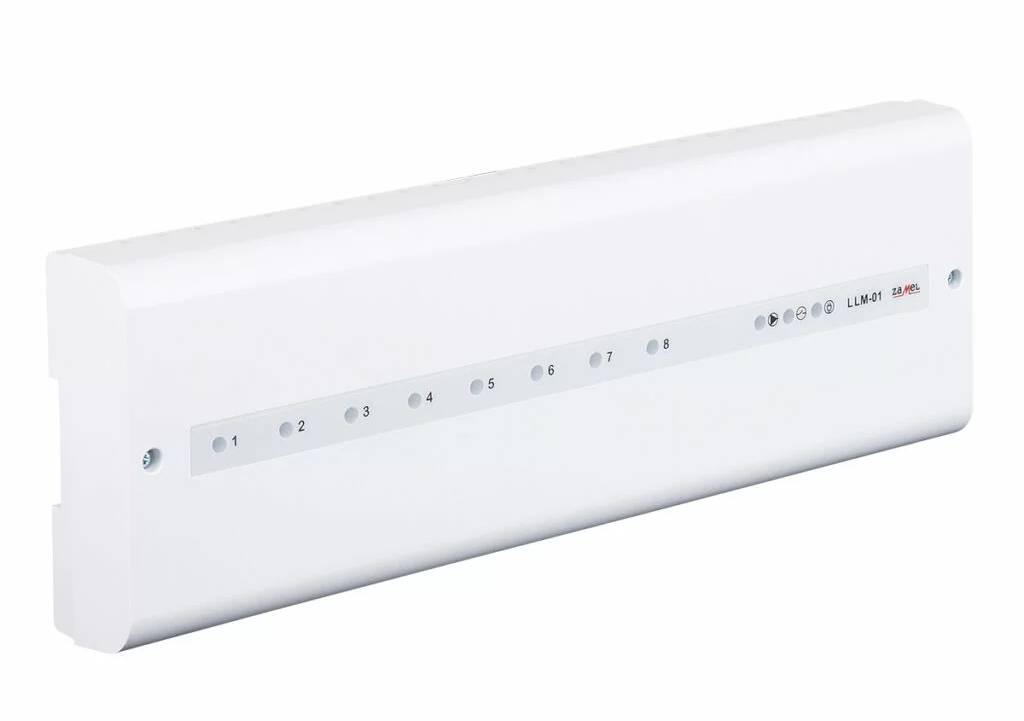

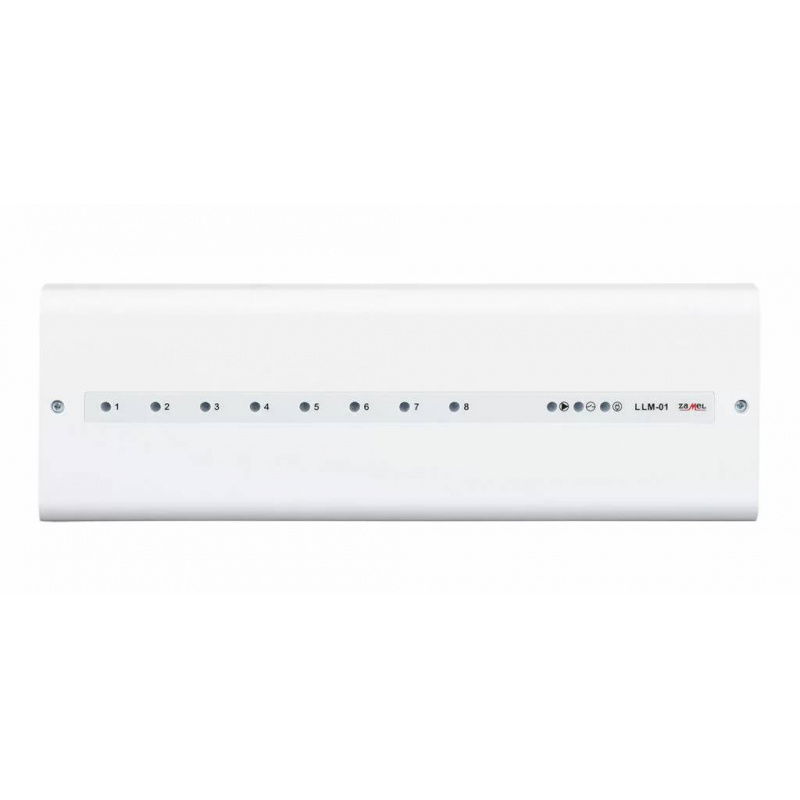

LLM-01 ist das zentrale Modul des Systems, das für die logische Steuerung der Heizzonen, der Umwälzpumpe und des Kessels verantwortlich ist. Es arbeitet mit verdrahteten Thermoreglern und unterstützt bis zu 8 Zonen, jede mit bis zu 6 Stellantrieben. Ausgestattet mit optischer Anzeige von Zonen-, Pumpen- und Kesselstatus. Die Stellantriebe SOP-01 sind thermoelektrische Stellantriebe (Typ NC), die die Ventile des Fußbodenheizungsverteilers präzise öffnen oder schließen. Ihre Installation ist schnell und werkzeuglos, und das Gewinde M30 x 1,5 mm gewährleistet eine breite Kompatibilität.

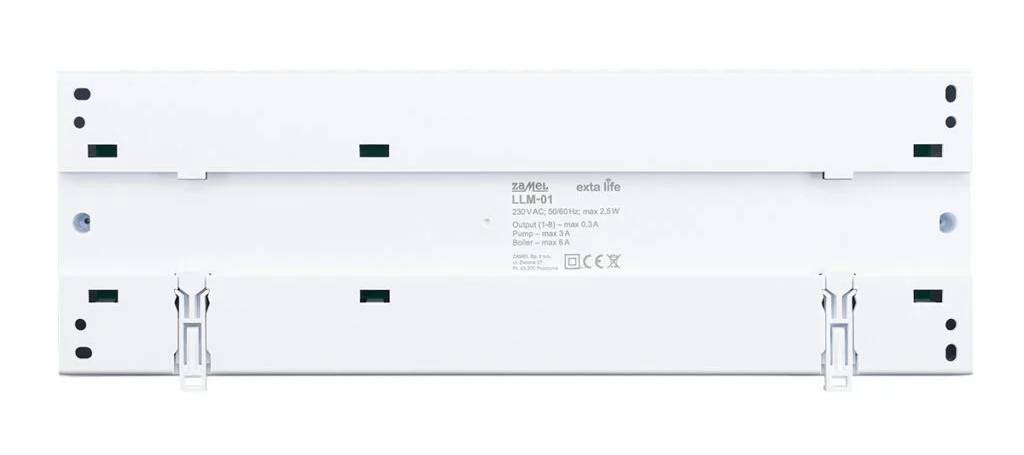

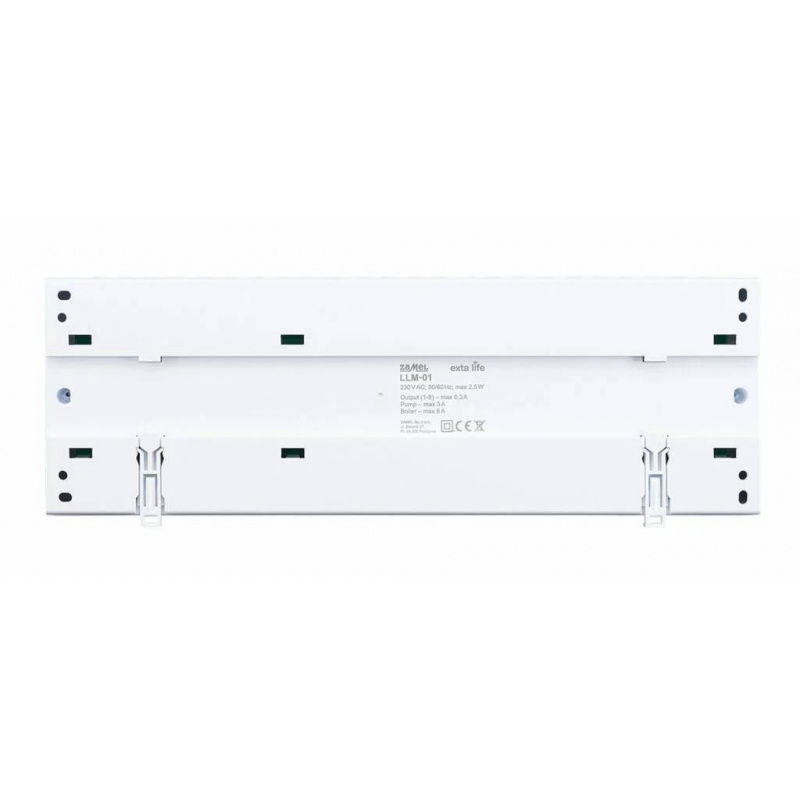

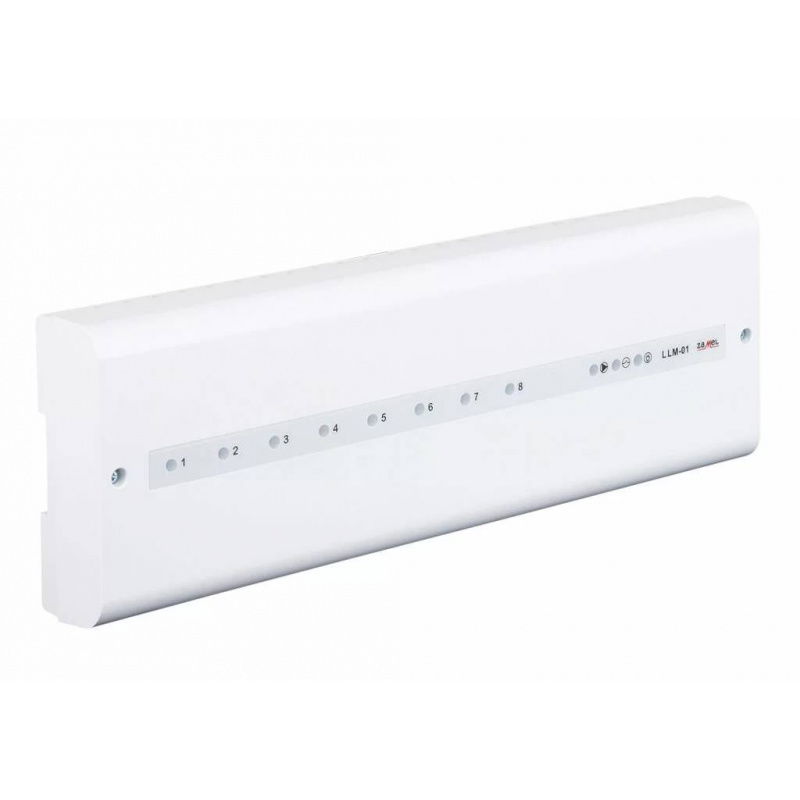

Die Garnitur eignet sich für die Montage in Verteilerkästen mit einer TH35-Schiene oder für die Aufputzmontage.

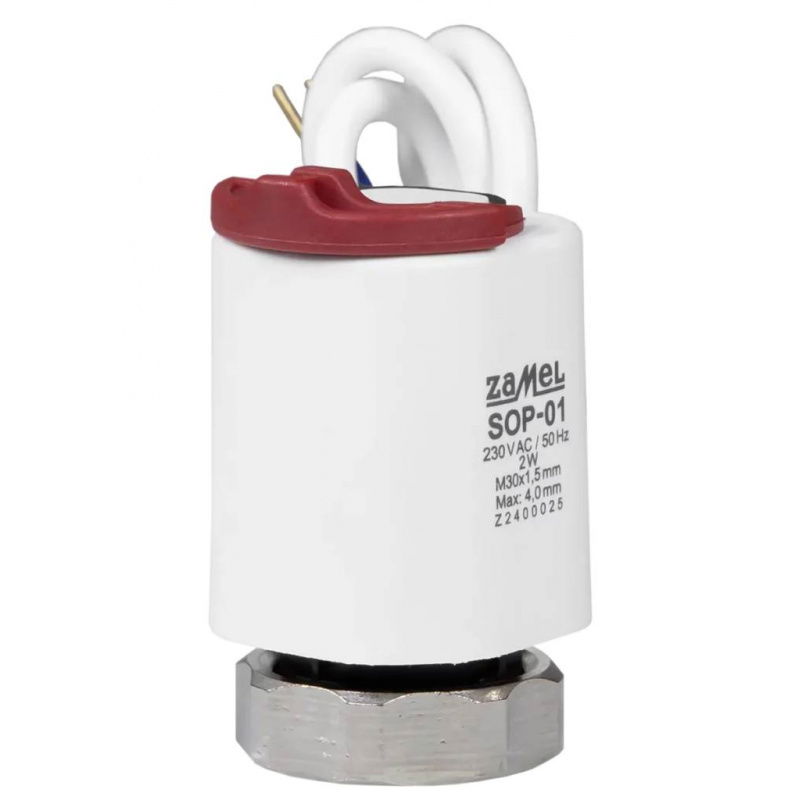

Die Stellantriebe haben ein M30 x 1,5 mm Befestigungsgewinde.
Steuerung über Supla-Anwendung und einfache Montage
Das ZSP-01-Set ist mit den Thermostaten GKW-01 und GKW-02 kompatibel, die alle auf dem beliebten Supla-Ökosystem laufen. Die Konfiguration erfolgt über die mobile App, in der Zeitpläne, Heizzonen und der Status der Geräte eingestellt werden können. Die Leiste kann wahlweise auf einer DIN-Schiene (TH35) oder direkt im Verteilerkasten montiert werden. Die markierten Drähte und der modulare Aufbau sorgen für eine reibungslose und problemlose Installation.
Technische Daten des Bausatzes
- Spannungsversorgung: 230 V AC ±10%
- Leistungsaufnahme der Leiste: 4 W
- Anzahl der Zonen: 8 (bis zu 6 Aktoren pro Zone)
- Ausgangslast der Zonen: max. 0,3 A
- Ausgangslast der Pumpe: max. 3 A
- Kesselausgangslast: max. 6 A (NO / COM / NC)
- Aktor-Typ: SOP-01, NC (normalerweise geschlossen)
- Stromversorgung des Stellantriebs: 230 V AC ±10%
- Leistungsaufnahme des Stellantriebs: ~2 W
- Gewinde des Stellantriebs: M30 x 1,5 mm
- Hub des Stellantriebs: 4 mm
- Betriebstemperatur: -20°C bis 50°C
- Schutzart: LLM-01: IP20, SOP-01: IP54
- Abmessungen der Lamellen: 325 x 115 x 37 mm
- Abmessungen Betätiger: 62 x 36 x 36 mm
- Gewicht: LLM-01: 578 g, SOP-01: 120 g
Inhalt des Sets
- 1x LLM-01 Verdrahtungsleiste
- 8x Thermoelektrischer Stellantrieb SOP-01

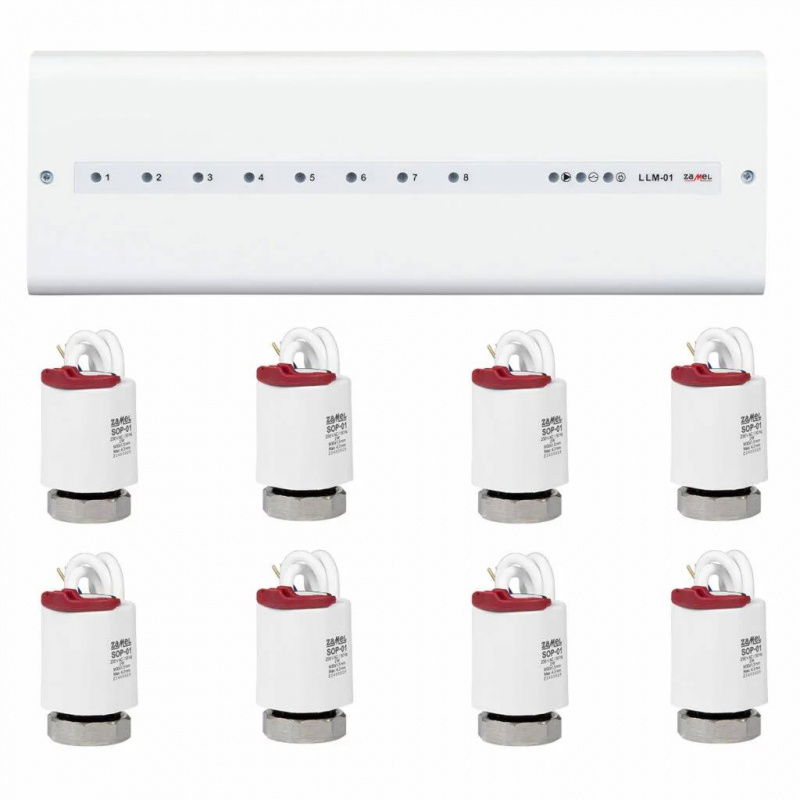

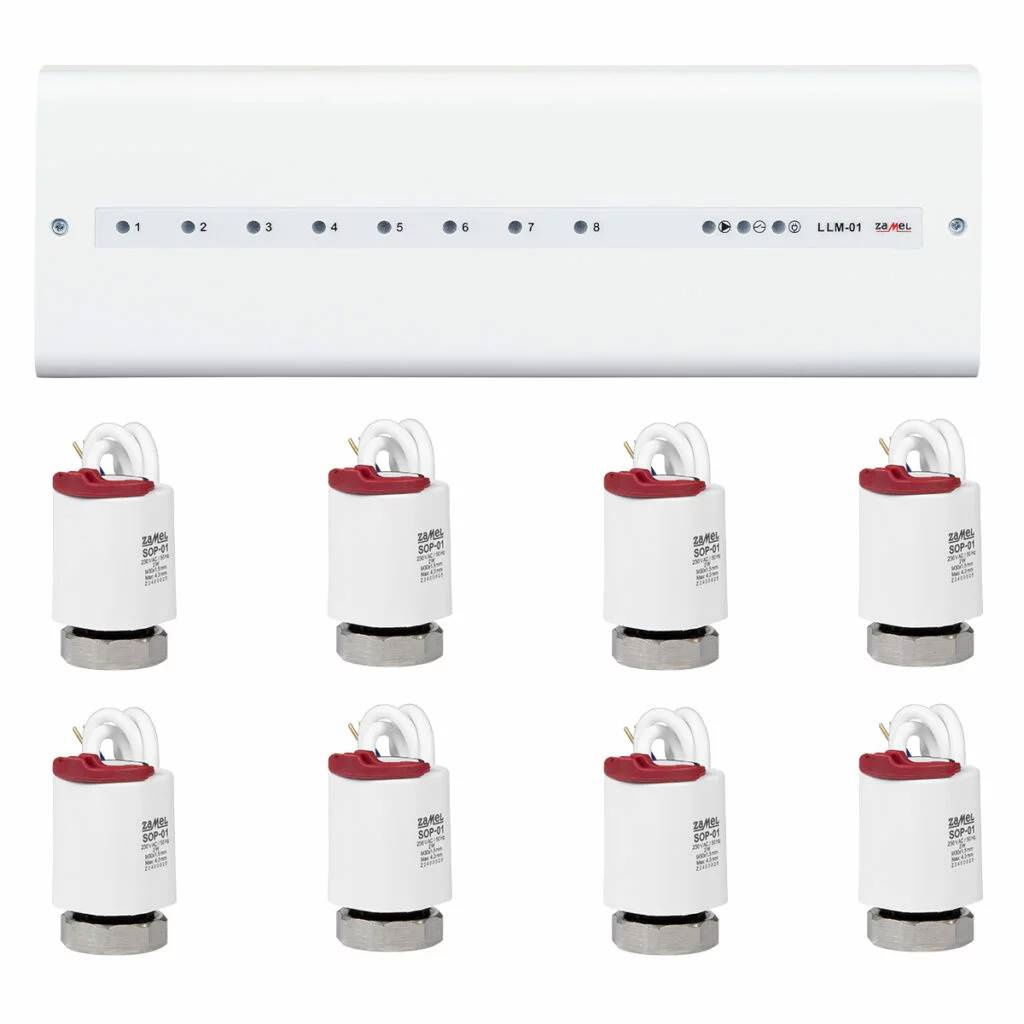

Im Set enthaltene Komponenten.
