Produktbeschreibung: 74HC4067 Analog-Digital-Multiplexer-Modul - SparkFun
Das Modul mit einem 16-Kanal-Multiplexer CD74HC4067 ( Dokumentation ) ermöglicht den Anschluss von bis zu 16 Signalen an einen analogen Ausgang. Das System kann auch mit digitalen Signalen und als Demultiplexer arbeiten (umgekehrt). Das bedeutet, dass ein Pin bis zu 16 Signale ausgeben oder ein Pin mit 16 Sensoren verbunden werden kann. Das Modul wird mit einer Spannung von 2 V bis 6 V versorgt.
Die Anschlussdrähte sind Lötpads zum Löten von Goldpin-Steckverbindern (2,54-mm-Raster). Dank ihnen ist es möglich, das System über Kabel mit dem Steckbrett oder dem Hauptmodul (z. B. STM32Discovery oder Arduino ) zu verbinden .

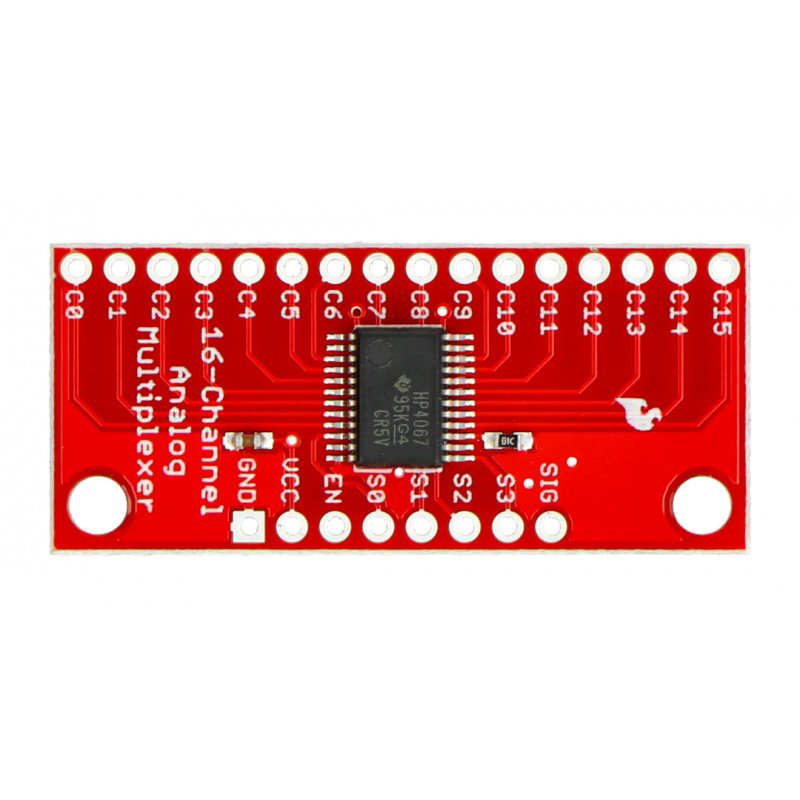

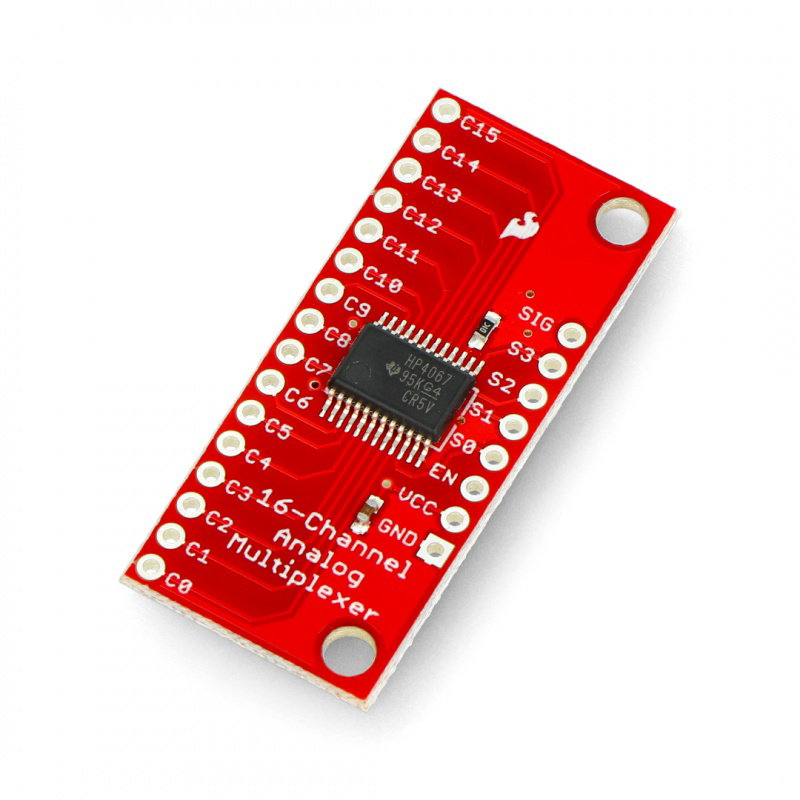

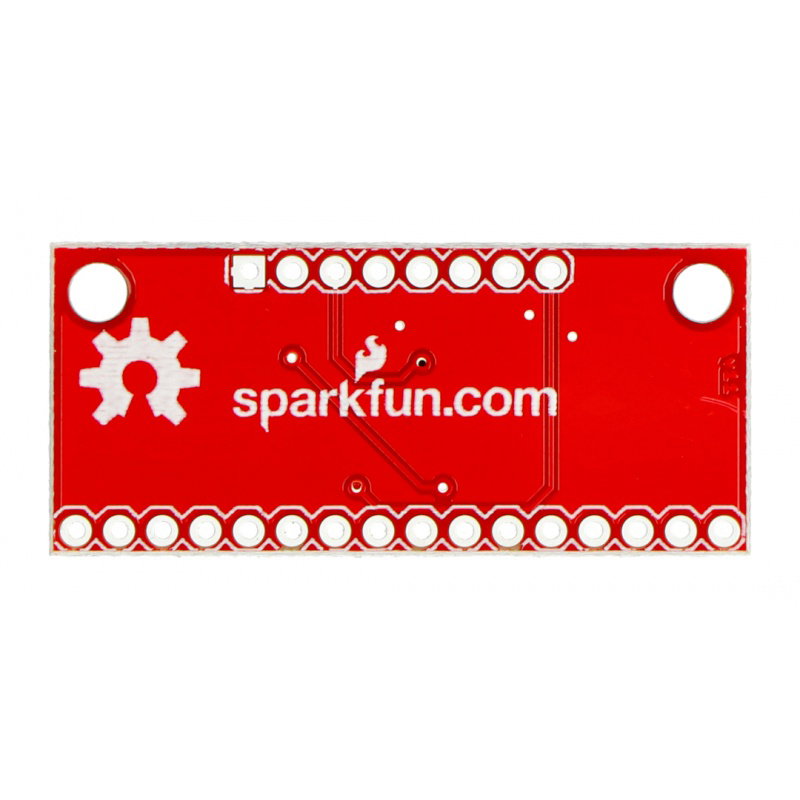

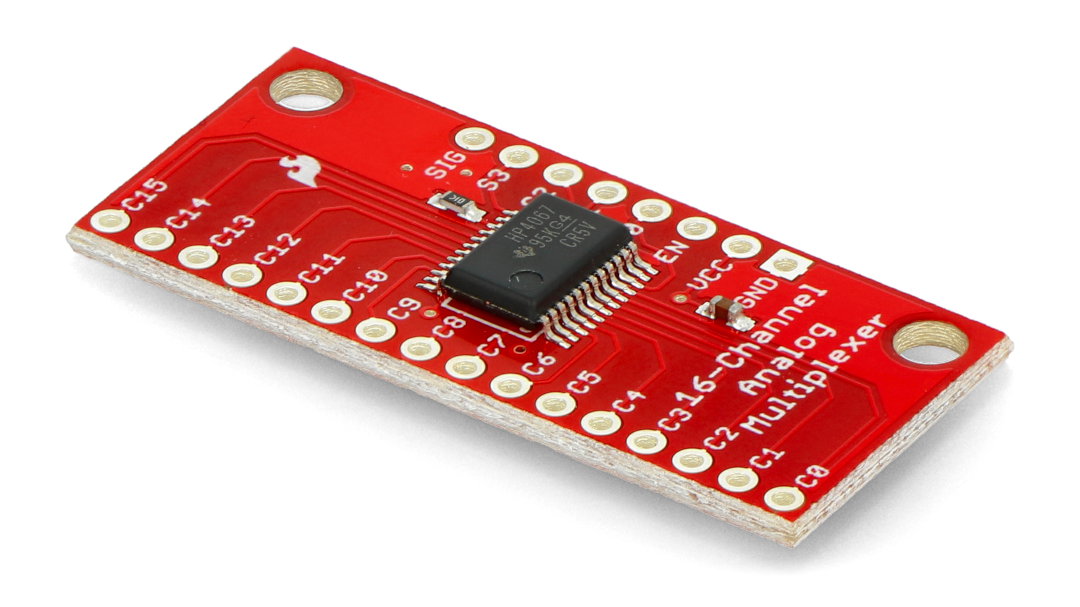

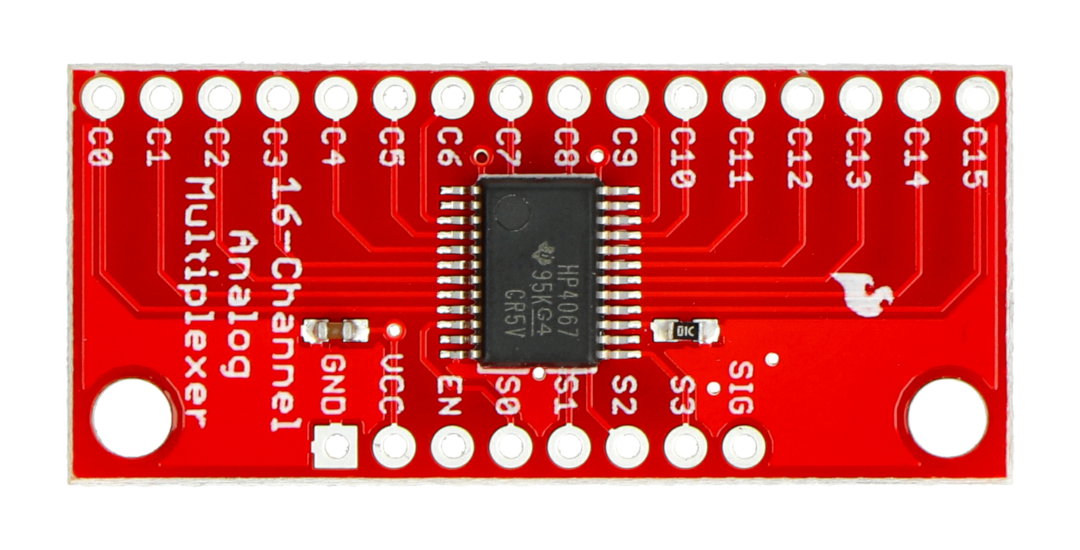

Modul mit Analog-Digital-Multiplexer 74HC4067 - SparkFun BOB-09056.
|
Das Set enthält keinen Goldnadelstreifen , er kann separat erworben werden. |
Anschließen des Moduls
Die Multiplexer/Demultiplexer-Schaltung arbeitet wie ein Schalter. Es leitet das Signal vom gemeinsamen Pin (gekennzeichnet als COM - auf dem Diagramm, SIG - auf der Platine) zu einem von 16 Kanälen (CHANxx). Es kann auch in umgekehrter Richtung funktionieren, also das Signal von einem der 16 Kanäle auf den gemeinsamen Ausgang übertragen. Das Modul arbeitet sowohl für digitale als auch für analoge Signale korrekt - der Spannungswert darf die Versorgungsspannung (VCC) nicht überschreiten.
Zur Steuerung des Multiplexers verbinden Sie die digitalen Ausgänge S0 - S3 und vergeben die entsprechende Binäradresse. Details in der Dokumentation .
Das Modul arbeitet auch mit digitalen Signalen. Damit kann es zur Umschaltung von Kommunikationsschnittstellen verwendet werden. Wenn Sie beispielsweise ein serielles TX-Kabel anschließen, können Sie mit 16 RX-Empfängern kommunizieren. Ähnlich mit dem I2C-Bus, SPI und anderen.
Technische Spezifikationen:
- Versorgungsspannung: 2 V bis 6 V
- Kompatibel mit CMOS- und TTL-Standards
- Ausgangsstrom pro Kanal: bis zu 25 mA
- Arbeitstemperatur: von -55 °C bis 125 °C
- Parameter bei Versorgung mit einer Spannung von 4,5 V:
- Widerstand des angeschlossenen Kanals (Ein): 70 Ω
- Reaktionszeit: 6 ns
