Produktbeschreibung: Li-Ion Ladegerät TP4056 Einzelzelle 1S 3.7V miniUSB
Einfaches Ladegerät für 1-Zellen-Lithium-Ionen-Akkus mit einer Nennspannung von 3,7 V. Der maximale Ladestrom beträgt 1000 mA. Die Schaltung wird über den miniUSB-Stecker oder über an die Eingänge IN+ und IN- angeschlossene Kabel versorgt.
Anschluss

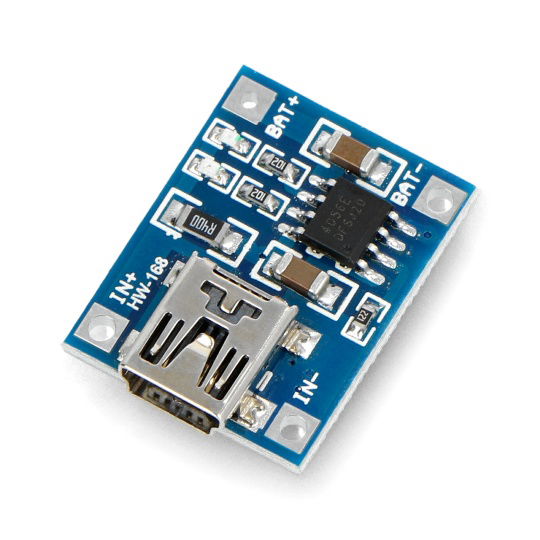

Die Schaltung wird über den Mini-USB-Stecker oder über Kabel, die an die Eingänge IN+ und IN- angeschlossen werden, mit Strom versorgt. Der Li-Ion-Akku sollte an die mit BAT+ und BAT- gekennzeichneten Klemmen angeschlossen werden.
Spezifikationen des Ladegeräts
- Chip: TP4056
- Versorgungsspannung: (miniUSB oder IN- Anschlüsse) von 4,5 V bis 5,5 V
- Ladespannung: 4,2 V
- Maximaler Ladestrom: 1 A
- Buchse: mini-USB(mini-USB-Kabel kann separat erworben werden)
- Zwei Kontrollleuchten
- Rot: Laden
- Grün: voll aufgeladen
- Abmessungen des Moduls 25 x 18 mm
|
Achtung! Prüfen Sie vor dem Anschließen des Akkus die Kompatibilität der Polarität des Steckers. |
Wir bieten ein hervorragendes Ladegerät für Li-Ion-Batterien an. Das Gerät ist in der Lage, maximal eine Zelle auf einmal zu laden (1s-Ladegerät). Li-Ion-Ladegerät TP4056 Einzelzelle 1S 3,7V miniUSB
Dieses Ladegerät ist für Akkus mit einer Nennspannung von 3,7 V ausgelegt. Diese Art von Gerät ist ideal für alle, die ihre Geräte individuell gestalten möchten. Beim Kauf des Produkts erhalten Sie eine Leiterplatte mit einer Ladeschaltung, die über die Mini-USB-Buchse oder durch Anschluss der entsprechenden Drähte an die vorbereiteten Lötfelder mit Strom versorgt werden muss.
Li-Ion-Ladegerät - 3,7 V
Das Gerät verfügt über speziell vorbereitete Lötfelder, an die Sie bequem Leitungen sowohl zur Stromversorgung des Moduls als auch zum Akku selbst anlöten können. Dank einer roten LED wird der Benutzer darauf hingewiesen, dass der Ladevorgang noch läuft, während eine grüne LED anzeigt, dass der Ladevorgang abgeschlossen ist.
Die Ladespannung durch das Gerät beträgt 4,2 V bei maximal 1 A. Der gesamte Chip nimmt nur sehr wenig Platz in Anspruch, so dass er problemlos in ein größeres Gerät integriert werden kann oder Sie selbst ein passendes Gehäuse dafür entwerfen können.
