Produktbeschreibung: Li-Ion Ladegerät TP4056 Einzelzelle 1S 3,7 V microUSB mit Sicherheitsfunktionen
Einfaches Ladegerät für 1-Zellen-Lithium-Ionen-Akkus mit einer Nennspannung von 3,7 V. Der maximale Ladestrom beträgt 1000 mA. Die Schaltung wird über den microUSB-Anschluss oder über an die Eingänge IN+ und IN- angeschlossene Kabel mit Strom versorgt. Das Modul ist gegen eine Überentladung unter 2,5 V und eine Überstromaufnahme von mehr als 3 A geschützt.
Das Modul verfügt über 6 Klemmen und einen microUSB-Anschluss.
Anschlussbelegung
Das Modul verfügt über 6 Anschlüsse in Form von Lötfeldern und einen microUSB-Anschluss.
| Stift | Beschreibung |
|---|---|
| IN+ | Versorgungsspannung von 4,5 V bis 5,5 V. |
| IN- | Masse des Schaltkreises. |
| BAT+, BAT- | Anschlüsse für den Anschluss eines 3,7 V Li-Ion-Akkus. |
| OUT+, OUT- | Buchsen für den Anschluss gespeistes Gerät. Wenn die Batteriespannung zu niedrig ist, schaltet das System die Stromversorgung von den BAT-Anschlüssen auf die IN UM.. |
|
Achtung! Prüfen Sie die Kompatibilität der Steckerpolarität, bevor Sie den Akku anschließen. |

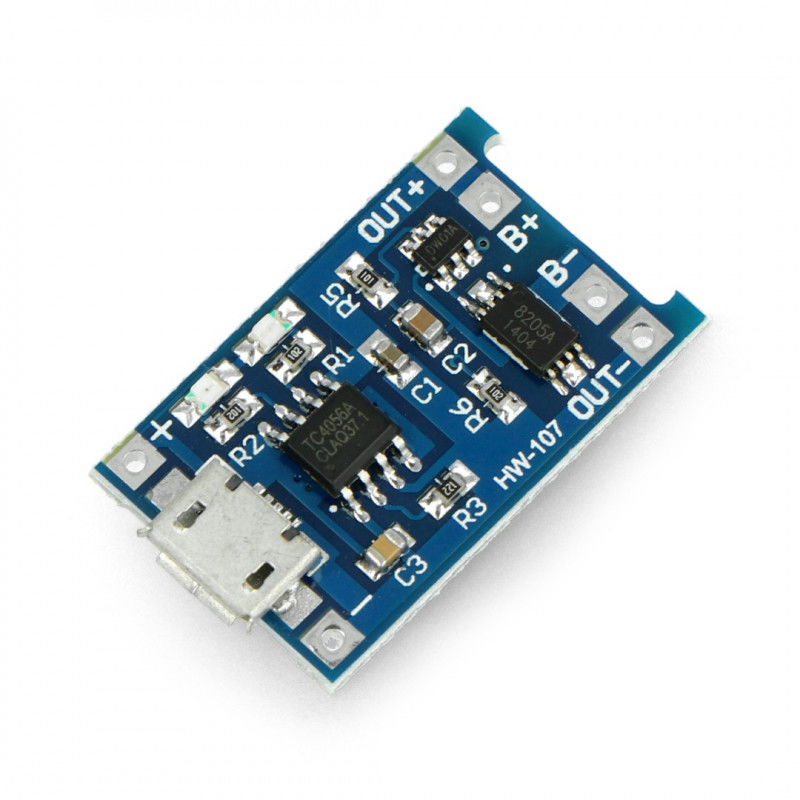

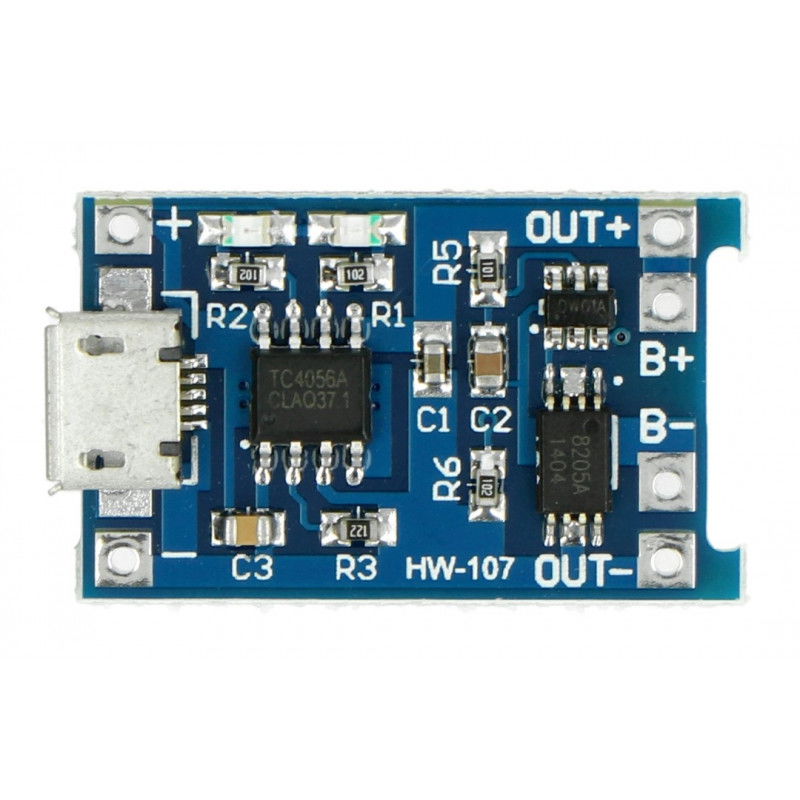

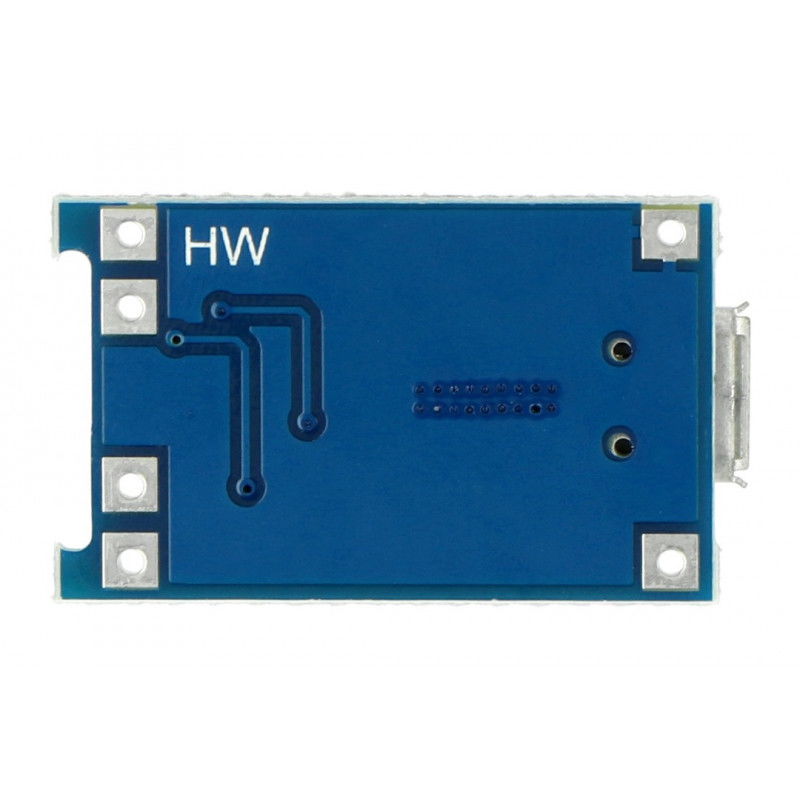

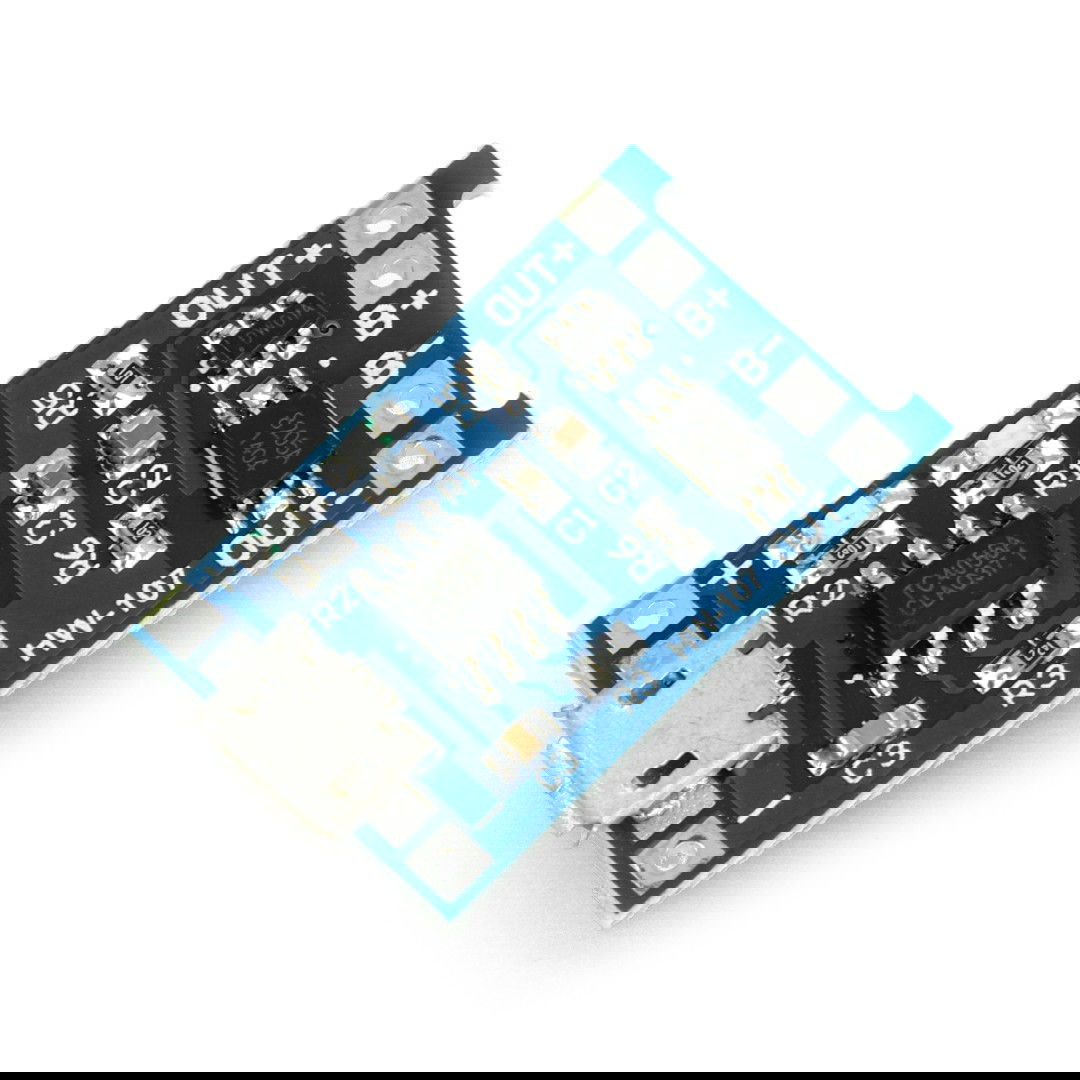

Li-Ion-Ladegerät TP4056.
Spezifikation für Li-Ion-Ladegerät TP4056
- Chip: TP4056
- Versorgungsspannung: (microUSB- oder IN-Anschlüsse) von 4,5 V bis 5,5 V
- Ladespannung: 4,2 V
- Maximaler Ladestrom: 1 A
- Buchse: microUSB(microUSB-Kabel kann separat erworben werden)
- Zwei Kontrollleuchten
- Rot: Laden
- Grün: voll aufgeladen
- Entladeschutz unter 2,5 V
- Schutz vor Strom über 3 A
- Abmessungen des Moduls 26 x 18 mm
