Produktbeschreibung: Arducam Pan Tilt Platform – 2 DOF Plattform für Raspberry Pi / Nvidia Jetson Nano / Xavier NX Kamera – Arducam B0283
Kit mit 2 DOF-Steuerungsplattform für Raspberry Pi / Nvidia Jetson Nano / Xavier NX-Kamera. Die Plattform arbeitet auf der Basis von zwei hochwertigen digitalen Servos GH-S37D , mit denen Sie die Position der Kamera in zwei Positionen ändern können - vertikal und horizontal bis zu 180 ° . Das Bewegen der Servos ist dank einer speziellen Steuerplatine mit einem 12-Bit-PWM-Treiber möglich. Dadurch ist es möglich, Orte und Objekte, die überwacht werden sollen, aus verschiedenen Blickwinkeln von mehreren Kameras gleichzeitig zu beobachten.

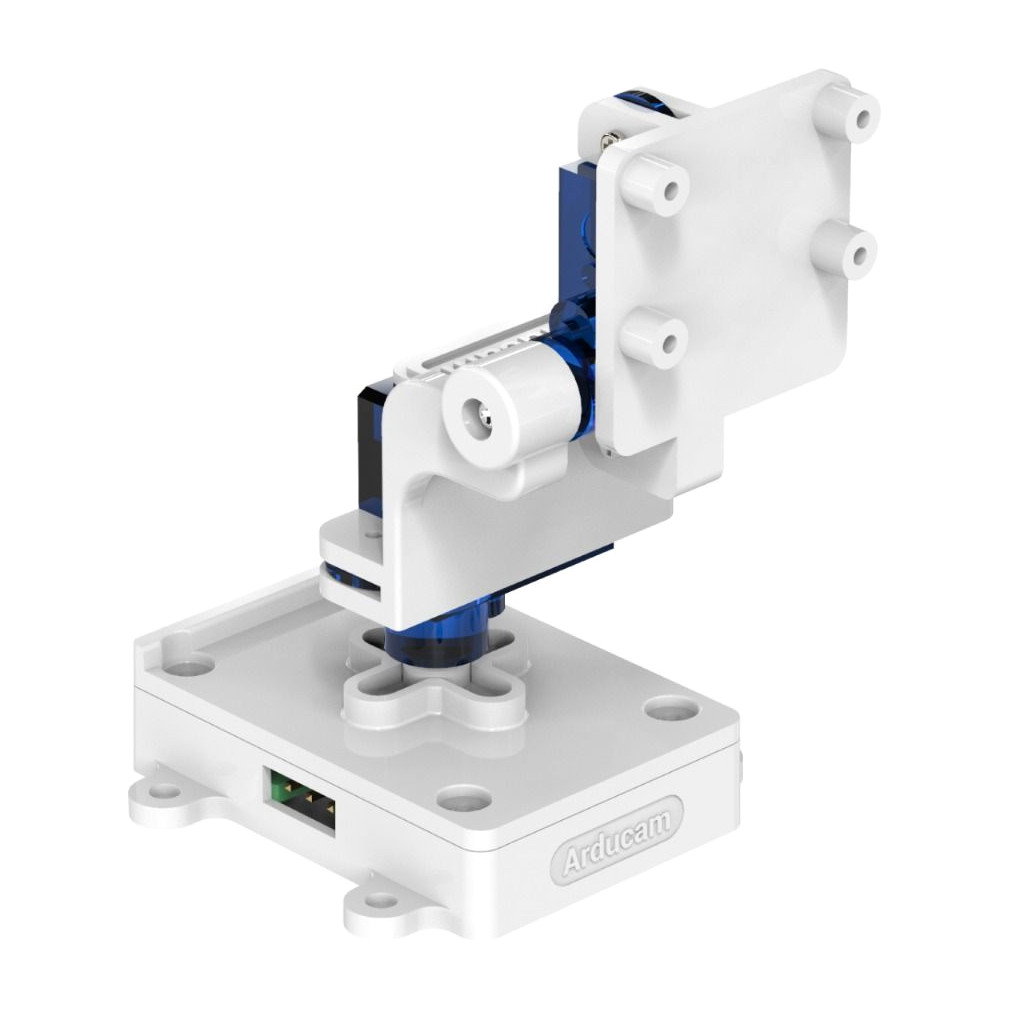

Arducam Pan Tilt Platform – 2 DOF Plattform für Raspberry Pi / Nvidia Jetson Nano / Xavier NX Kamera – Arducam B0283.
Technische Spezifikation der Arducam Pan Tilt Plattform
- Servomechanismus
- Typ: digital
- Modell: GH-S37D
- Anzahl der Servos in der Plattform: 2
- Drehwinkel:
- vertikal: 180 °
- horizontal: 180 °
- Drehmoment:
- 0,6 kg * cm bei 3,6 V
- 0,8 kg * cm bei 4,8 V
- Arbeitsgeschwindigkeit:
- 0,13 Sek. / 60° bei 3,6V
- 0,09 Sek. / 60° bei 4,8 Volt
- Arbeitsspannung: 3,6 V bis 4,8 V
- Arbeitsstrom: ca. 350 mA
- Totband: 3 us
- Plattformabmessungen: 20 x 8,75 x 22 mm

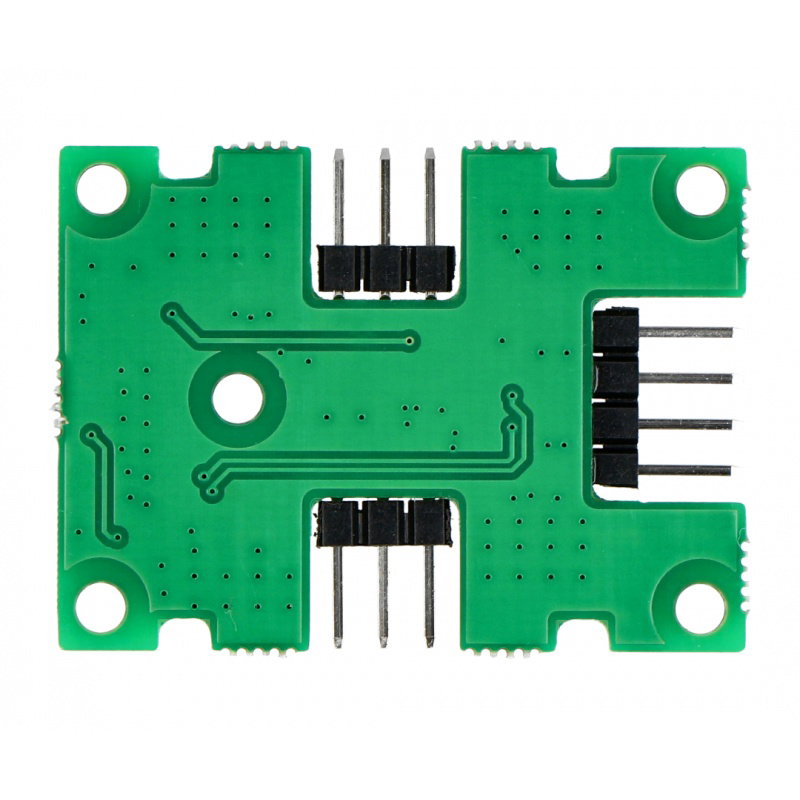

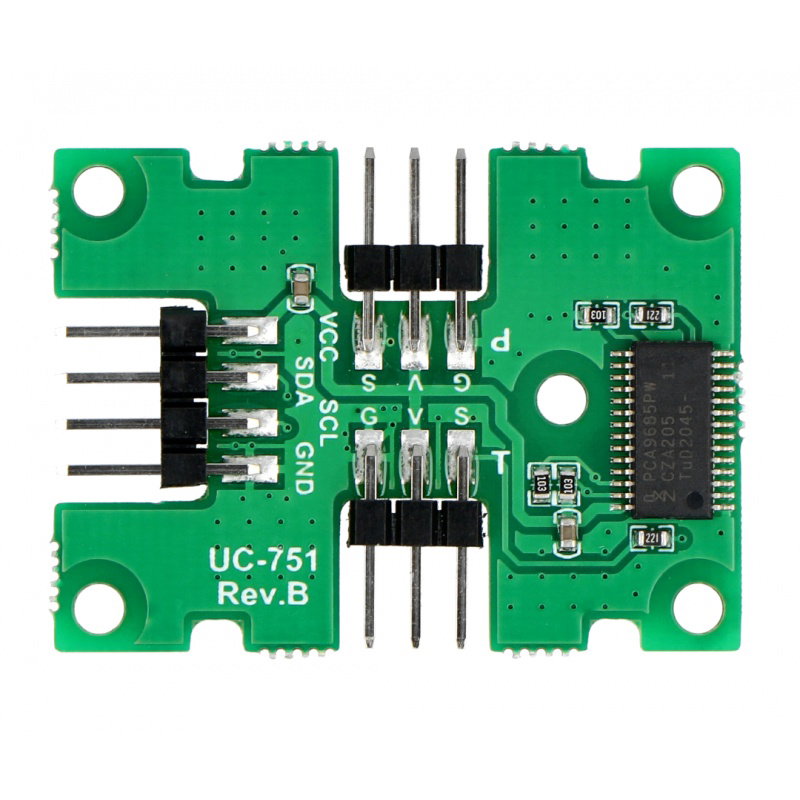

- PWM-Steuerplatine
- PWM-Treiber: PCA9685
- PWM-Auflösung: 12 Bit
- Kommunikationsschnittstelle: I2C
- Arbeitsspannung: 3V bis 5V
- Abmessungen: 38 x 28 mm
Anwendung der Pan-Tilt-Plattform
- IoT-Kameras
- Roboterkameras
- Sicherheits- und Überwachungsprojekte
- Projekte mit Raspberry Pi

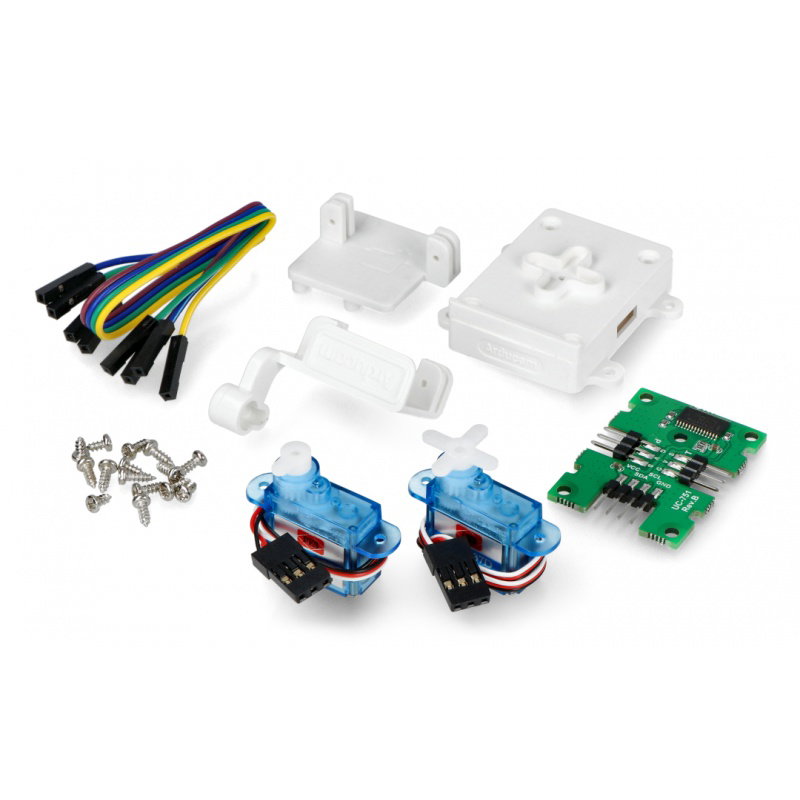

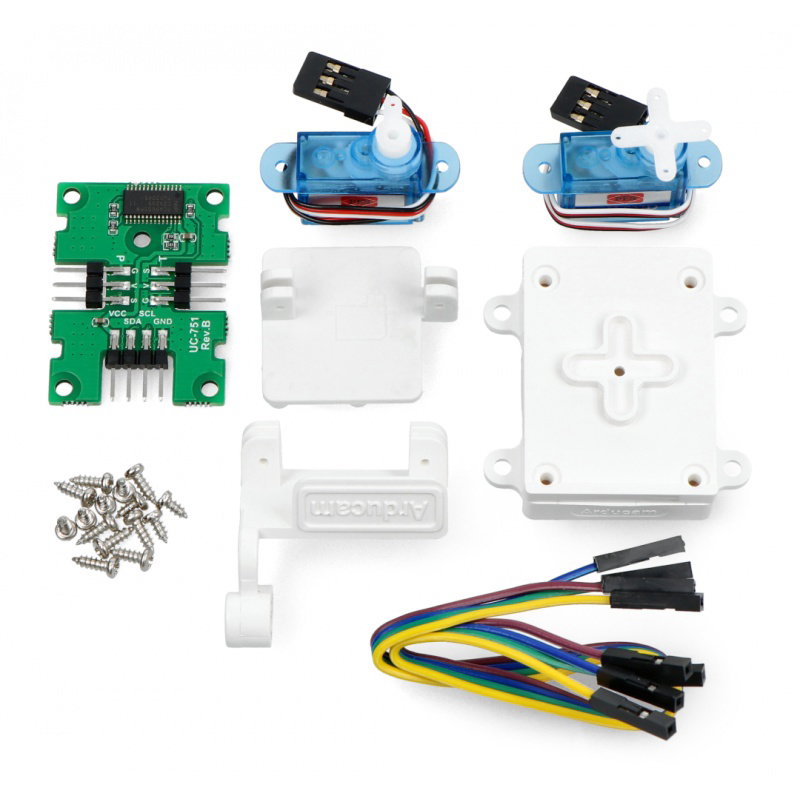

Inhalt des Kits
- Digitalservo - 2 Stück
- Ein Satz verbesserter Halterungskomponenten
- PWM-Steuerplatine
- Buchse-Buchse-Verbindungskabel in verschiedenen Farben
- Befestigungsschrauben
Das Set muss selbst zusammengebaut werden.

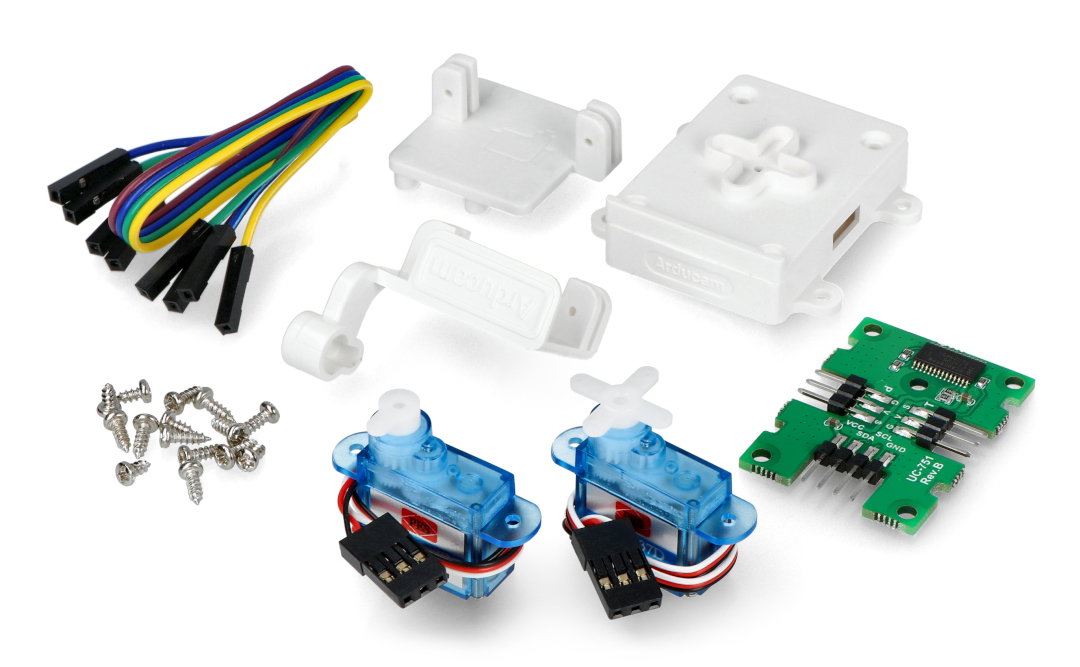

Inhalt des Arducam Pan Tilt Platform Kits.
