Produktbeschreibung: SPI Flash SD Card - XTSD 2 GB - NAND Flash Speichermodul - Adafruit 6038
Die Adafruit SPI Flash SD Card - XTSD 2 GB ist ein bahnbrechendes Speichermodul, das die Vorteile einer klassischen SD-Karte mit dem SMT-Format kombiniert. Trotz der Ähnlichkeit mit SPI-Flash-Chips funktioniert dieses Modul wie eine vollwertige SD-Karte mit einer Kapazität von 2 GB und FAT-Dateisystem. Es kann mit den gängigen SD-Bibliotheken für Arduino und CircuitPython verwendet werden, was es zu einer äußerst praktischen Lösung für Entwickler und Bastler macht. Mit Unterstützung für bis zu 50 MHz, Schreibschutzklasse 8 und eingebauter ECC- und Verschleißausgleichsunterstützung bietet das Modul hohe Zuverlässigkeit und stabilen Betrieb.
Der Hersteller hat ein detailliertes Benutzerhandbuch erstellt, um Ihnen den Einstieg in das Modul zu erleichtern.

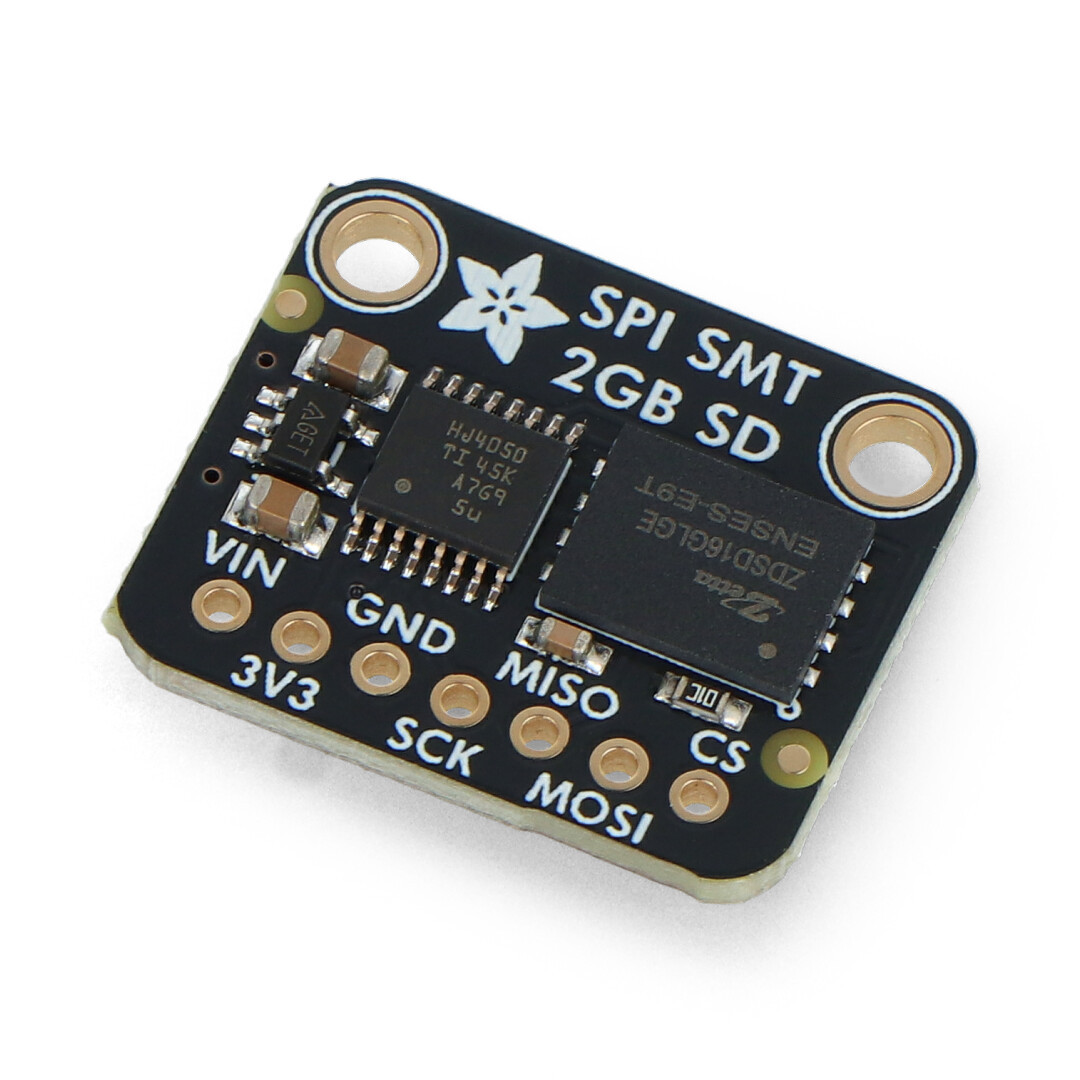

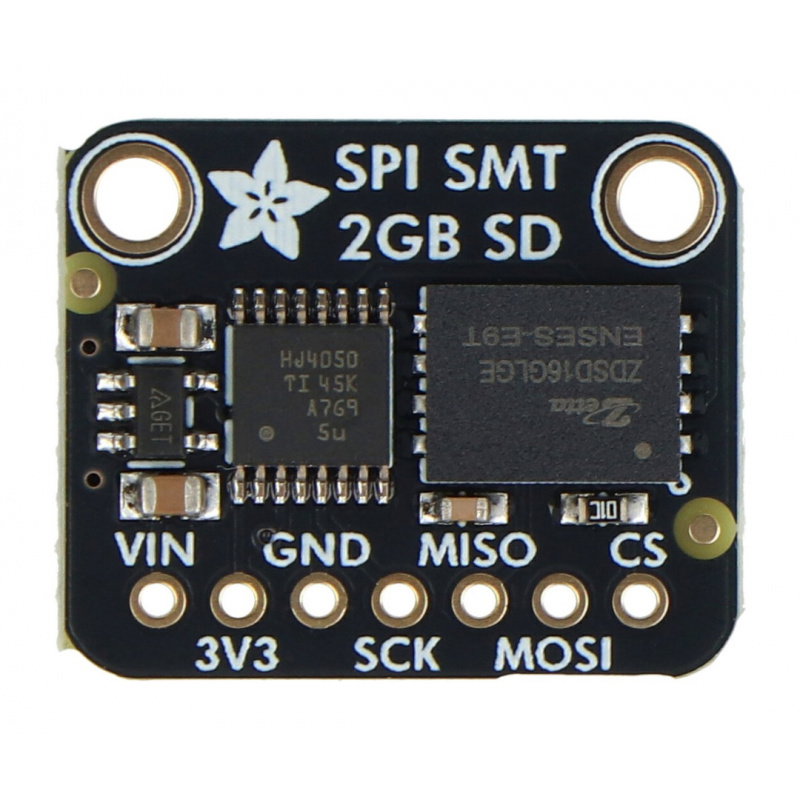

SPI Flash SD Card - XTSD 2 GB - NAND Flash Speichermodul - Adafruit 6038.

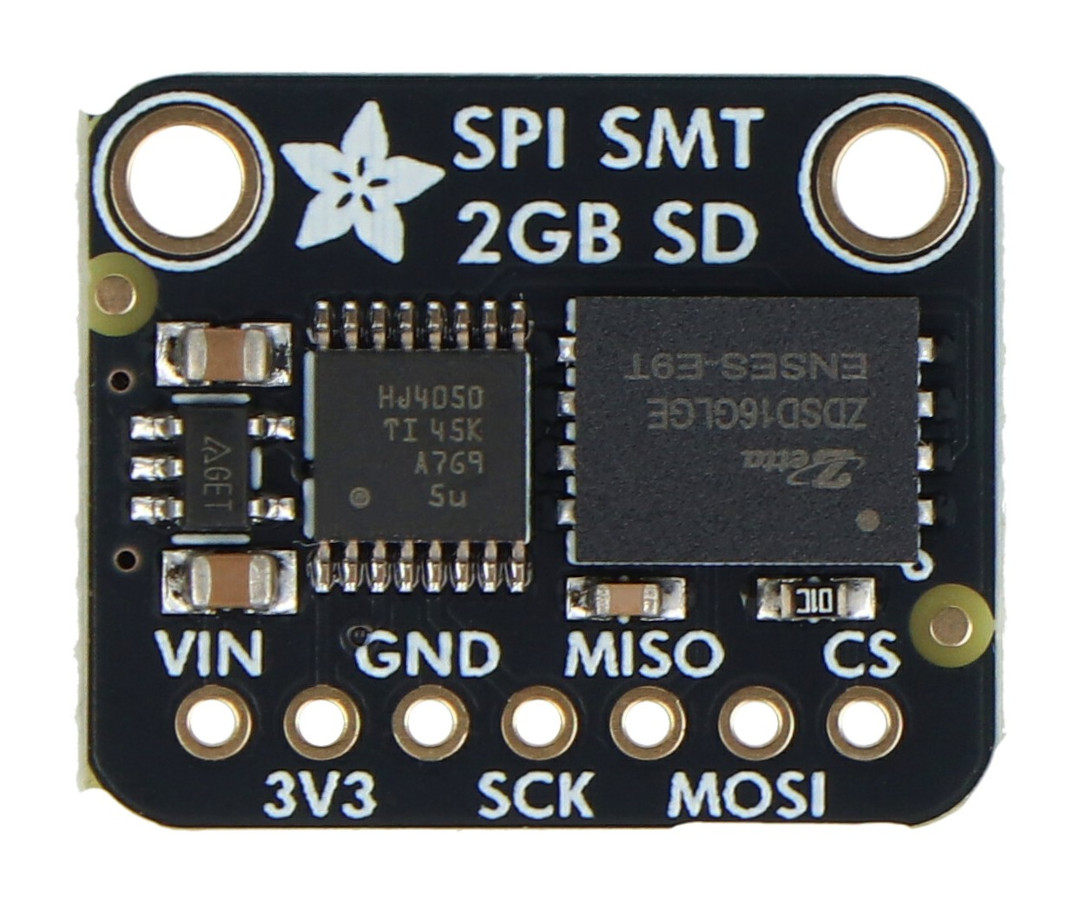

Dieses Modul funktioniert wie eine vollwertige SD-Karte mit einer Kapazität von 2 GB.
Hauptmerkmale des Moduls
- Emulation einer SD-Karte im SMT-Format: der Chip verhält sich wie eine klassische SD-Karte mit SPI-Schnittstelle
- Kompatibilität mit Arduino IDE und CircuitPython-Bibliotheken: Unterstützung durch Standard-SD-Bibliotheken
- Unterstützung für 3 V und 5 V: eingebaute Logikpegelwandler und 3,3 V Stabilisator
- Sofort einsatzbereit: vorformatiert mit FAT-System
- Hohe Vibrationsbeständigkeit: ideal für anspruchsvolle Umgebungen
- ECC- und Verschleißausgleichsmechanismus: automatisches Fehler- und Speicherverschleißmanagement
- Schreibgeschwindigkeit der Klasse 8: schnelle und zuverlässige Schreibvorgänge
- Taktfrequenz von bis zu 50 MHz: schnelle Kommunikation mit dem Mikrocontroller
Pinbelegung und SPI-Schnittstelle
Das Adafruit XTSD 2 GB Modul bietet einen Standardsatz von Pinbelegungen zur Unterstützung der SPI-Schnittstelle:
- VIN: Stromversorgung für das Modul (3 V bis 5 V)
- 3V3: Ausgang des eingebauten Stabilisators (bis zu 100 mA)
- GND: Masse
- SCK: SPI-Takt (Eingang)
- MISO: Daten vom Modul zum Mikrocontroller
- MOSI: Daten vom Mikrocontroller zum Modul
- CS: Chip-Auswahl - Aktivierung durch niedrigen logischen Zustand
Kompatibilität und Programmierung
Das Modul ist vollständig kompatibel mit gängigen Entwicklungsplattformen wie Arduino, Adafruit Feather, Metro oder anderen Mikrocontrollern, die SPI verwenden. Es wird von den klassischen SD- (für Arduino) und adafruit_sdcard- (für CircuitPython) Bibliotheken unterstützt, die eine einfache Implementierung von Dateischreib- und Leseoperationen ermöglichen. In Kombination mit Mikrocontrollern, die über USB auf den Speicher zugreifen, kann das Modul als zuverlässiges Speichermedium dienen. Aufgrund des Fehlens eines klassischen SD-Anschlusses ist das Modul nicht für den direkten Einsatz mit Computern gedacht - seine Hauptanwendung ist in Embedded-Projekten.

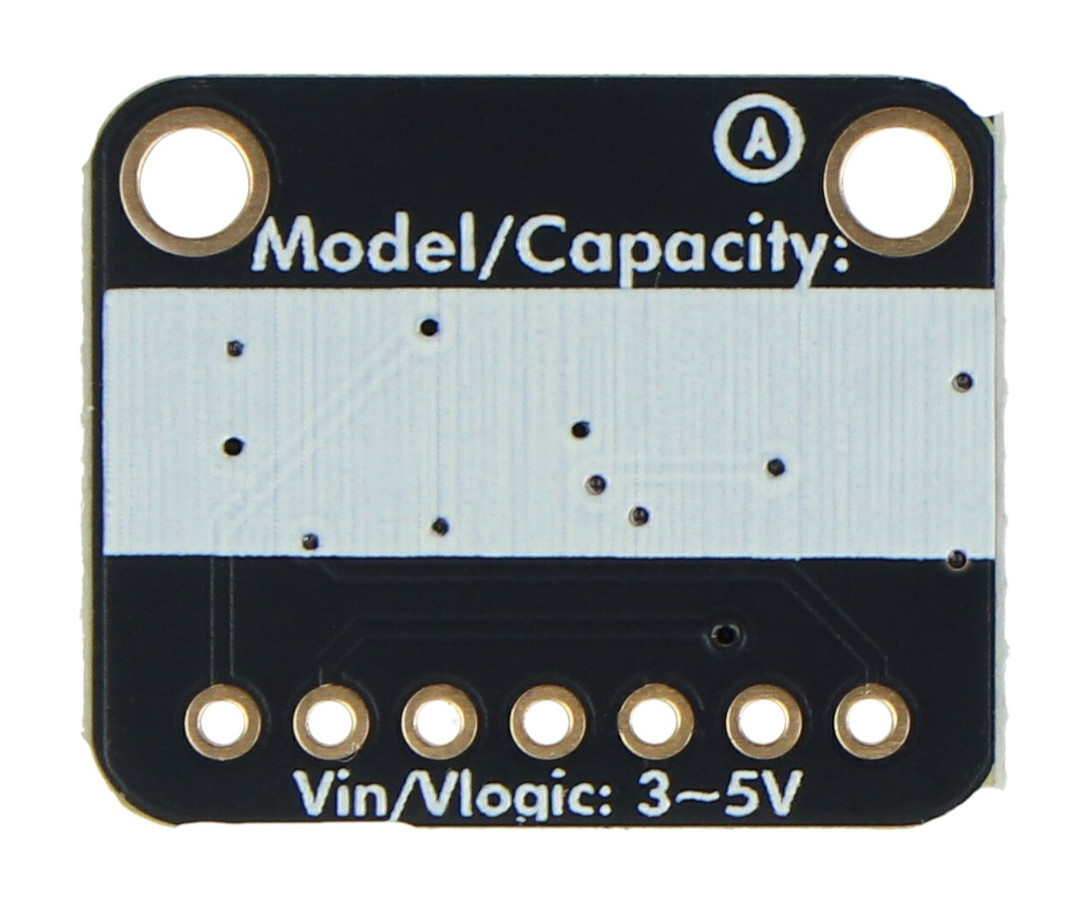

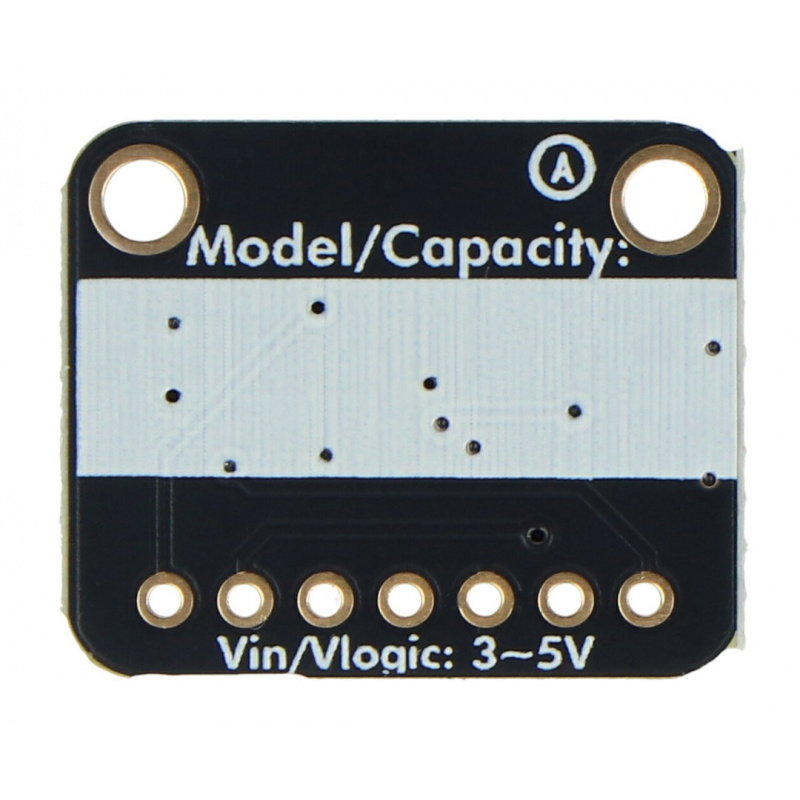

Das Modul unterstützt Spannungen von 3 V und 5 V.

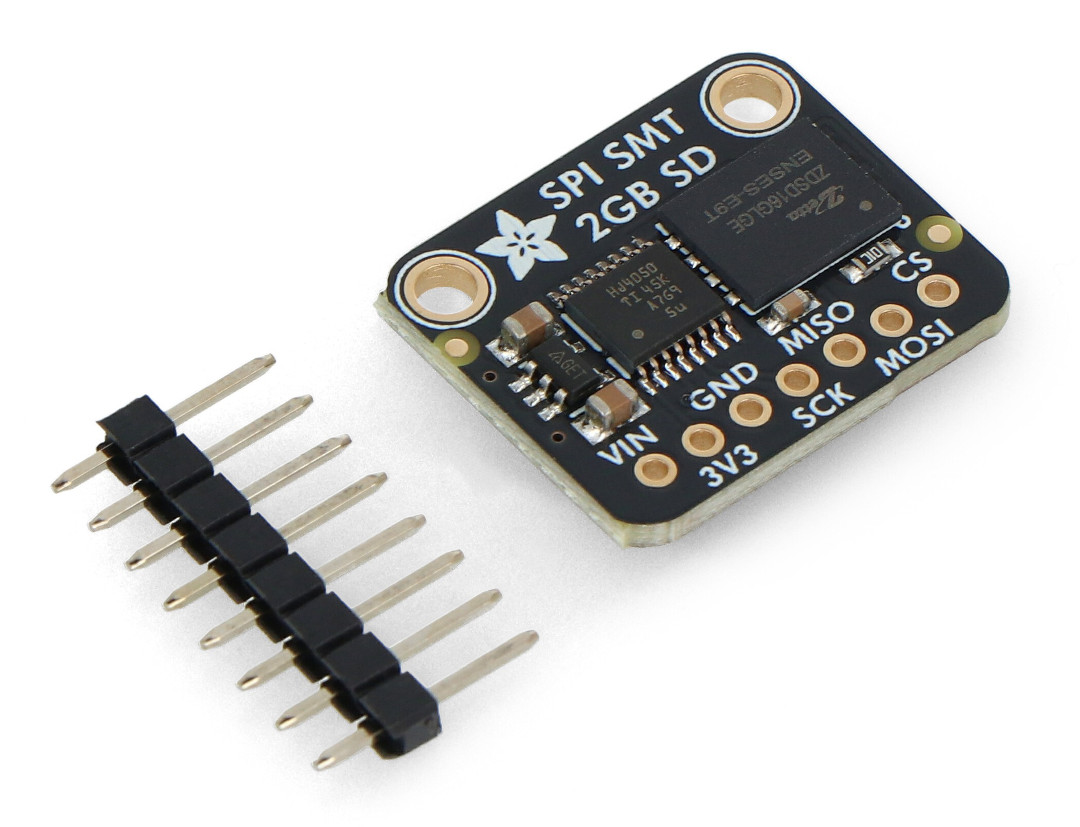

Im Bausatz enthaltene Komponenten.
Technische Daten des SPI Flash SD Card Moduls
- Typ: Modul mit Speicher
- Speichertyp: NAND-Flash
- Speicherkapazität: 2 GB (16 Gbit)
- Kommunikationsschnittstelle: SPI
- Unterstützung der Logikspannung: 3 V und 5 V
- SPI-Taktung: Bis zu 50 MHz
- Schreibgeschwindigkeitsklasse: 8
- Dateisystem-Format: FAT (vorformatiert)
- Sicherheitsmechanismen: ECC, Verschleißausgleich
- Betriebstemperaturbereich: -25°C bis 85°C
- Lagertemperaturbereich: -40°C bis 150°C
Inhalt des Kits
- 1x Adafruit SPI Flash SD Kartenmodul - XTSD 2 GB
- 1x Goldpin 1x7-pin Stecker zum Selbstlöten
