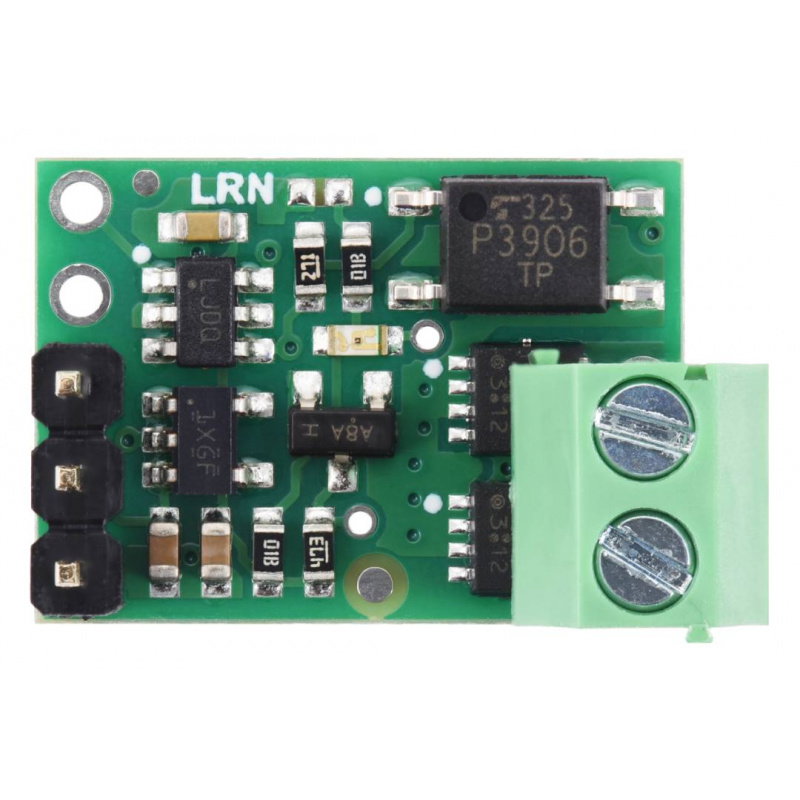

Produktbeschreibung: RC-Schalter mit isoliertem Halbleiterrelais SPST – 30 V, 10 A – Lötanschlüsse – Pololu 5424
Der Pololu RC-Schalter ermöglicht die direkte Steuerung elektrischer Geräte über ein Standard -Funkfernsteuerungssignal (RC-Signal) . Die Steuerschaltung arbeitet mit Spannungen von 2,7 V bis 16 V und analysiert die Eingangsimpulsbreite, um ein Halbleiterrelais entsprechend zu aktivieren oder zu deaktivieren. Die Standard-Schaltschwelle beträgt ca. 1700 µs . Im Lernmodus lassen sich sowohl der Schwellenwert als auch die Schaltrichtung anpassen. Der Aktor besteht aus zwei gegen den Uhrzeigersinn geschalteten MOSFET-Transistoren , die einen symmetrischen Ausgang liefern und einen bidirektionalen Stromfluss ermöglichen . Dadurch kann das Modul sowohl als High-Side- als auch als Low-Side-Schalter eingesetzt werden. Der Verzicht auf mechanische Kontakte gewährleistet einen geräuschlosen Betrieb und vermeidet die für elektromechanische Relais typischen Verschleiß- und Funkenbildungsprobleme.
RC-Schalter mit isoliertem SPST-Halbleiterrelais - 30V 10A - verlötete Anschlüsse - Pololu 5424.
Das System unterstützt eine Steuerspannung von 2,7 V bis 16 V und kann Lasten bis zu 30 V und 10 A schalten.
Hauptmerkmale des RC-Moduls
- SPST-Halbleiterrelais : ermöglicht das elektronische Schalten der Last ohne mechanische Kontaktelemente
- Maximaler Laststrom 10 A : Ermöglicht die Steuerung von Geräten, die einen relativ hohen Strombedarf haben.
- Lastspannung bis zu 30 V : 30 V ist die absolute Maximalspannung für den geschalteten Stromkreis.
- RC-Signalsteuerung : Das Modul analysiert die Impulsbreite, die von einem RC-Empfänger oder Servoregler kommt.
- Einstellbare Aktivierungsschwelle : Der Lernmodus ermöglicht die Konfiguration der Schaltschwelle und der Betriebsrichtung.
- Standard-Schwellenwert ca. 1700 µs : Normalerweise aktiviert das Relais, wenn der eingestellte Schwellenwert für die Impulsbreite überschritten wird.
- Hysterese ±64 µs : Reduziert unerwünschtes Schalten, wenn das Signal nahe am Schwellenwert liegt.
- Sicherheitsstartfunktion : Verringert das Risiko unerwarteter Lastumschaltungen beim Systemstart
- Galvanische Trennung : Ein optisch isolierter Treiber trennt den Steuerteil vom Lastkreis.
- Bidirektionaler MOSFET-Ausgang : Die Gegentakt-Schaltung der Transistoren ermöglicht den Stromfluss in beide Richtungen.
- Hoch- und Niederspannungssteuerung : Symmetrischer Ausgang ermöglicht flexible Schalterplatzierung im Schaltkreis
- OUT- und GOOD-Ausgänge : ermöglichen die Überwachung des Relaisstatus und der Korrektheit des empfangenen RC-Signals.
- LED : Ermöglicht die schnelle Kontrolle des aktuellen Betriebszustands des Moduls.

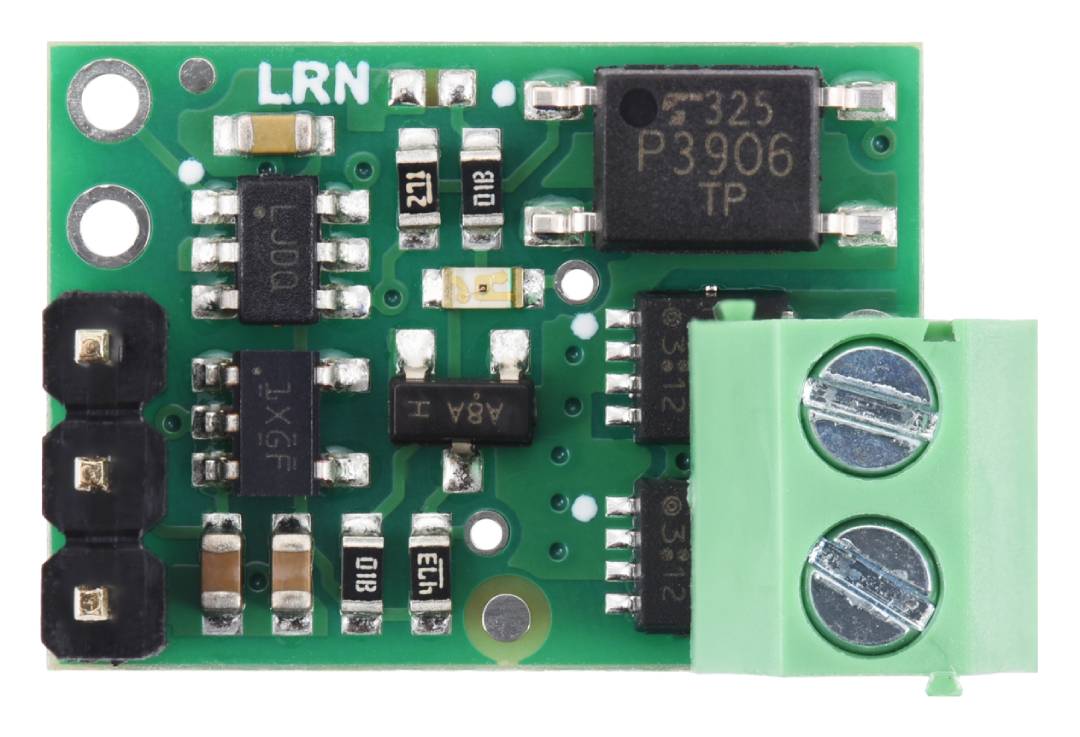

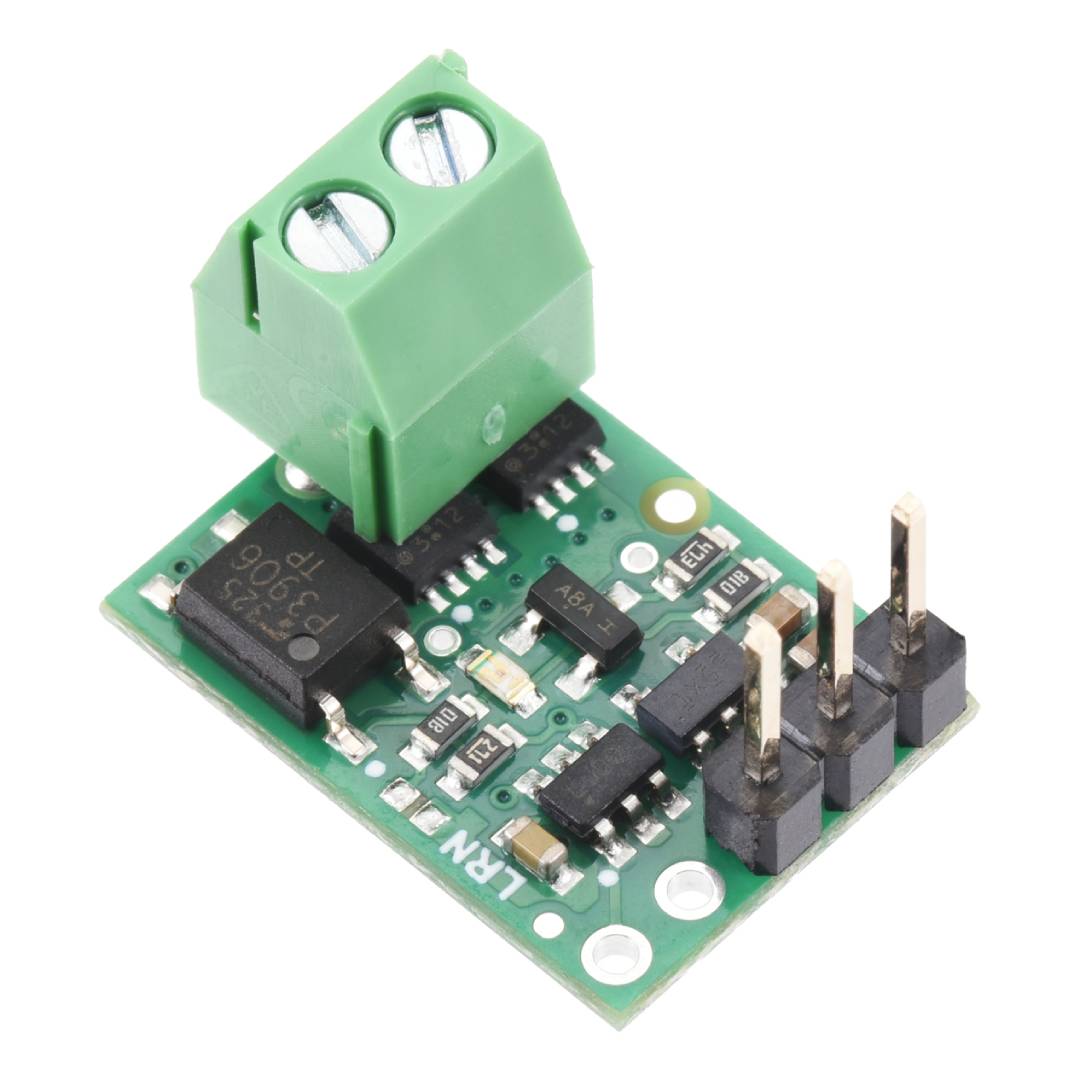

- Lötanschlüsse : Das Modul ist mit einem 1x3-vergoldeten Stiftstecker mit 2,54 mm Rastermaß und einem 2-poligen Schraubstecker mit 3,5 mm Rastermaß ausgestattet.
- Kleine Abmessungen : Die kompakte Platine ermöglicht eine einfache Installation in RC-Modellen, Robotern und anderen Geräten mit begrenztem Platzangebot.
Technische Spezifikationen des Pololu RC-Schalters
- Typ: Halbleiterrelais/SPST-Schalter
- Steuerschnittstelle: RC-Signal
- Versorgungsspannung des VRC-Steuerteils: 2,7 V bis 16 V
- Maximale Stromaufnahme des Steuerteils bei eingeschaltetem Relais: 15 mA
- Stromverbrauch bei ausgeschaltetem Relais: ca. 5 mA
- Maximale Lastspannung: 30 V
- Maximaler Laststrom: 10 A
- Durchlasswiderstand: 10 mΩ
- Schaltelemente: 2 MOSFET-Transistoren in Gegentaktschaltung
- Lastabschnittsisolation: galvanisch, mittels eines optisch isolierten Treibers
- Stromflussrichtung am Ausgang: bidirektional
- Kann als High-Side- oder Low-Side-Schalter verwendet werden.
- Standardmäßiger Schwellenwert für die Aktivierung des RC-Signals: ca. 1700 µs
- Schaltschwellenhysterese: ±64 µs
- Gültiger RC-Signalfrequenzbereich: 10 Hz bis 330 Hz
- Impulsbreitenbereich des gültigen RC-Signals: 0,5 ms bis 2,5 ms
- Konfiguration der Aktivierungsschwelle: Ja, Lernmodus
- Konfiguration der Aktivierungsrichtung: ja
- Sicherheitsstartfunktion: Ja
- Relaisstatussignalausgang: AUS
- RC-Signalkorrektheitsausgabe: GUT

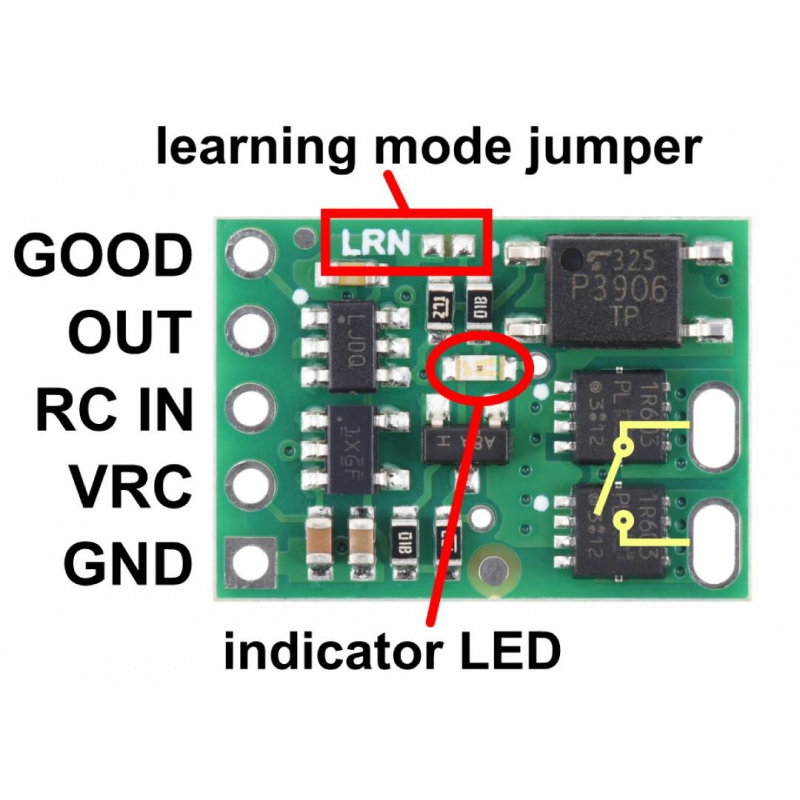

- Optische Signalisierung: gelbe LED
- Steueranschluss: vergoldeter Stecker 1x3, 2,54 mm Rastermaß, verlötet
- Lastanschluss: 2-polige Schraubklemme, 3,5 mm Rastermaß, verlötet
- Abmessungen: ca. 17,8 x 12,7 x 12,7 mm
- Gewicht: 1,6 g
Inhalt des Bausatzes
- 1x RC-Schalter mit isoliertem Halbleiterrelais SPST - 30V 10A - Lötanschlüsse - Pololu 5424

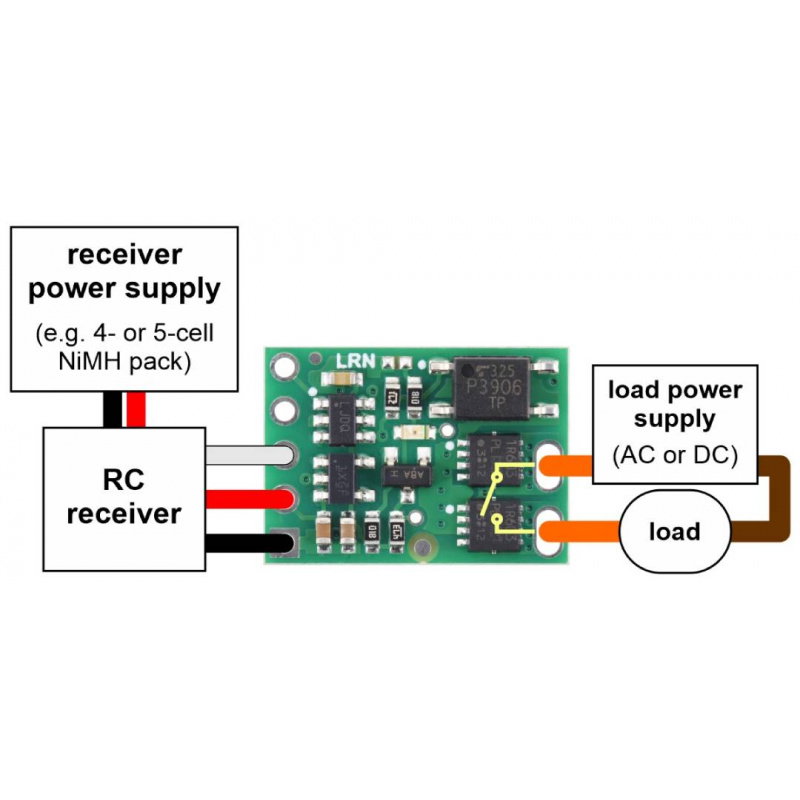

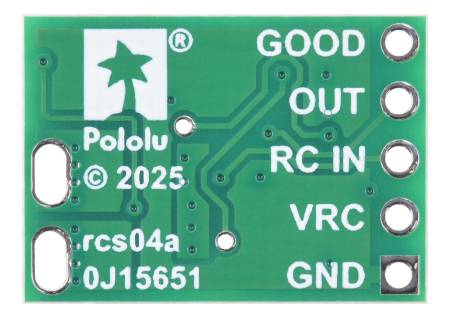

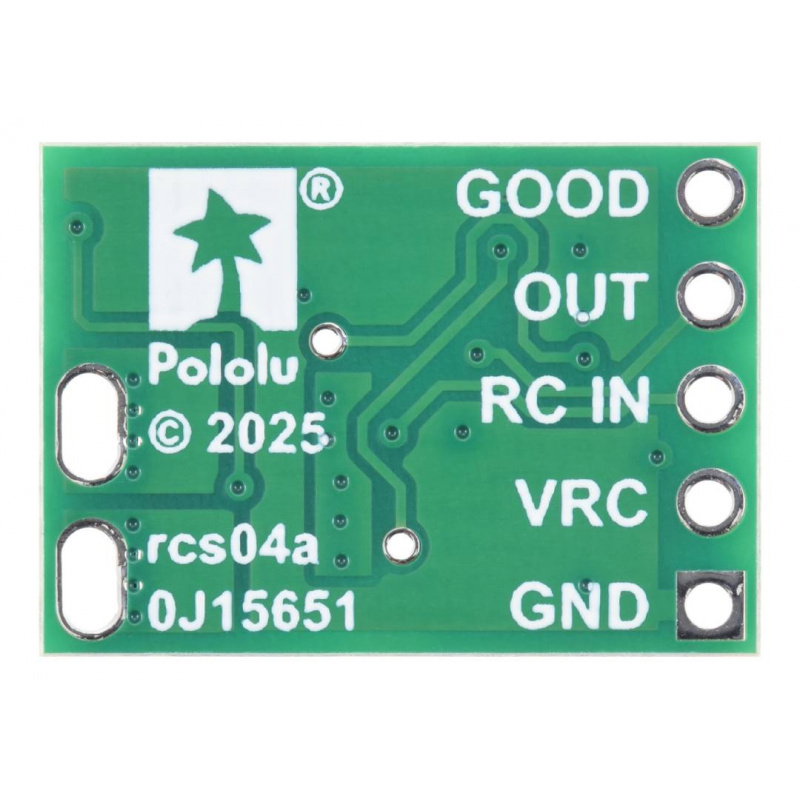

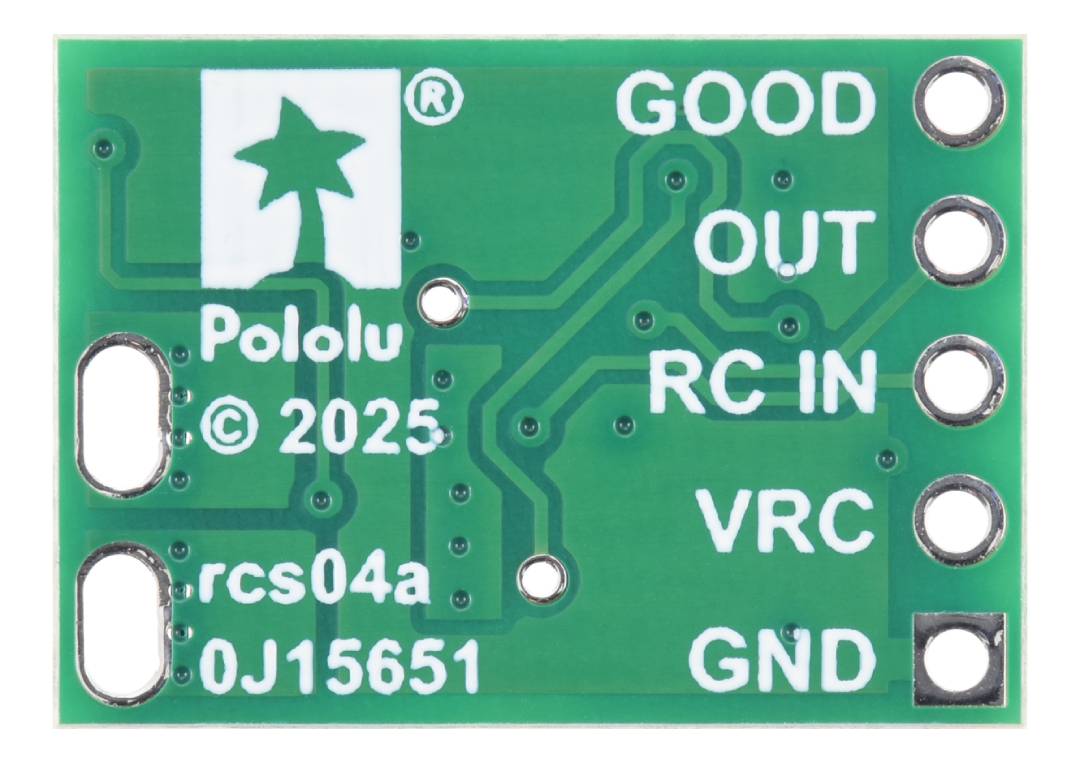

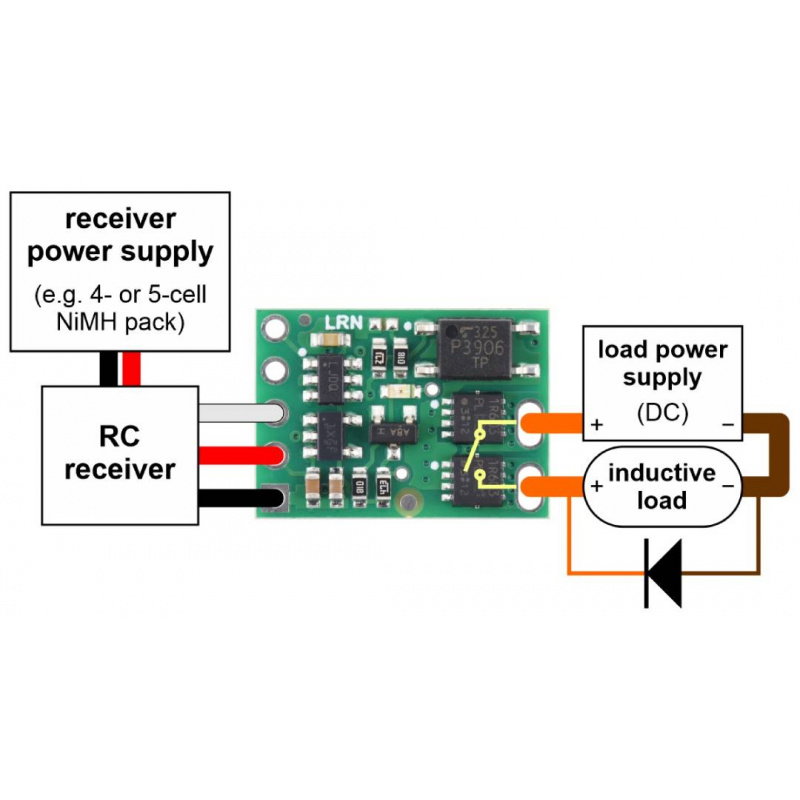

Das Pololu 5424-Modul verfügt über separate Pins für den Steuerteil und die Stromversorgung. Der Logikteil wird über VRC und GND versorgt, während das Signal vom RC-Empfänger an den Eingang RC IN angelegt werden muss.
