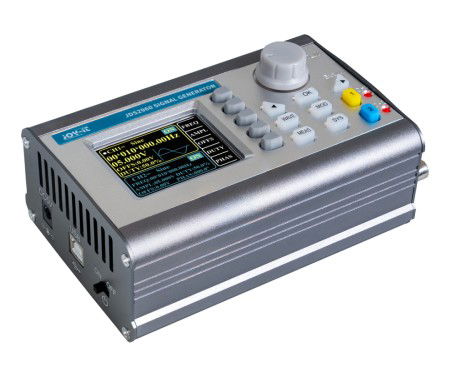

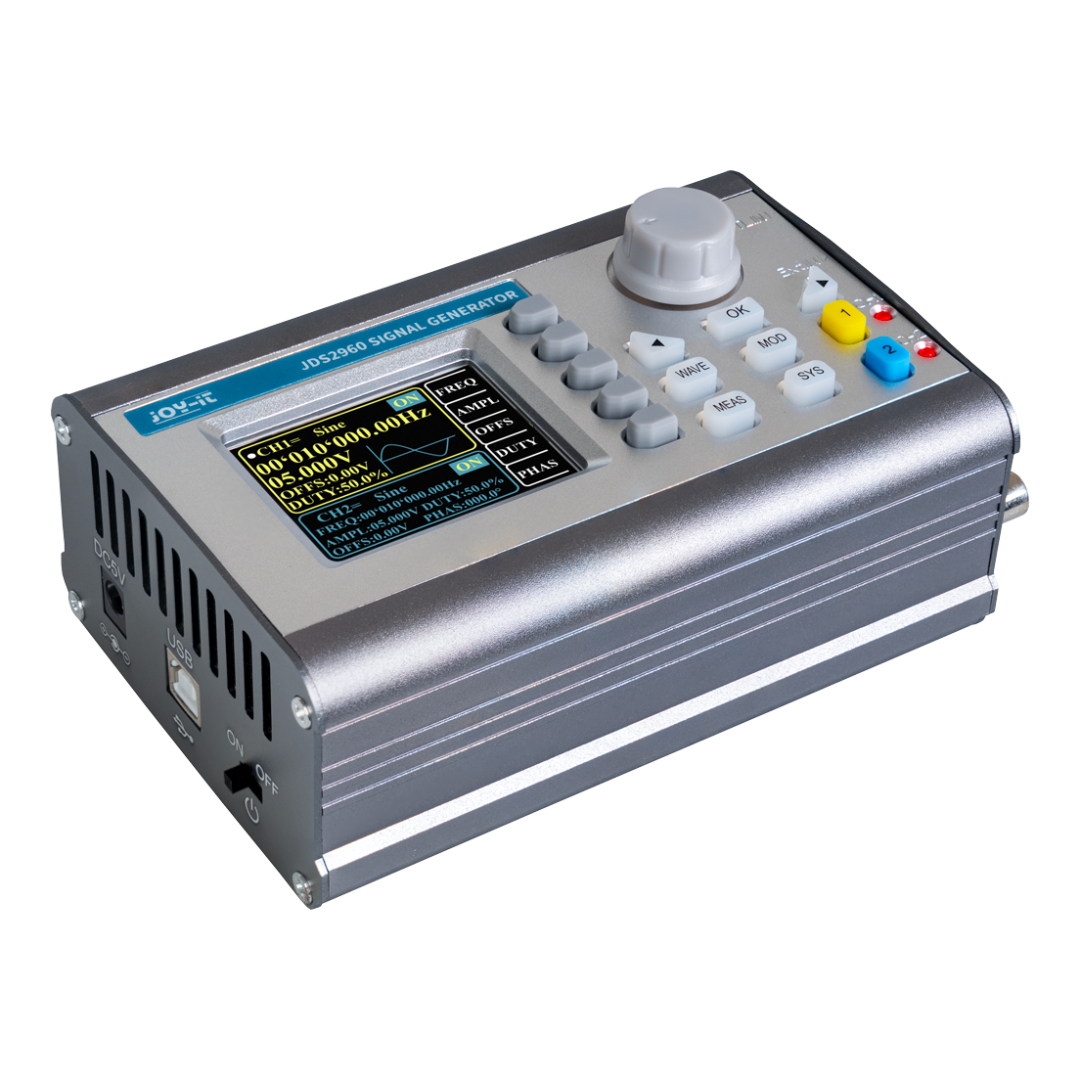

Produktbeschreibung: JT-JDS2960 60MHz Funktionsgenerator - 2 Kanäle
Der JT-JDS2960 ist ein fortschrittlicher Zweikanal-Funktionsgenerator mit eingebautem Frequenzzähler, der Signale bis zu 60MHz erzeugt. Er unterstützt eine Vielzahl von Wellenformen, einschließlich Sinus, Rechteck, Dreieck, Puls, sowie 60 benutzerprogrammierte Wellenformen. Es bietet außerdem Burst- und Sweep-Funktionen (lineare und logarithmische Transformation), was es zu einem sehr vielseitigen Werkzeug für Anwendungen macht, die eine Steuerung von Frequenz, Amplitude und Dauer von Signalen erfordern. Das Gerät ist mit einem integrierten Frequenzzähler ausgestattet, der einen Bereich von 1 Hz bis 100 MHz mit einer Genauigkeit von ± 20 ppm abdeckt und somit sehr präzise Messungen ermöglicht. Das 2, 4-Zoll-TFT-Display ermöglicht eine einfache Kontrolle aller Parameter und bietet einen klaren Überblick über die Einstellungen. Das kompakte Design des JT-JDS2960 ermöglicht den mobilen Einsatz, unterstützt durch das mitgelieferte Kabel mit USB-zu-Gleichstromanschluss und die optional erhältliche Powerbank. Diese Kombination macht es zu einem hervorragenden Werkzeug für Schaltungstests, Kommunikationssysteme oder Messungen in Elektroniklabors.
Besondere Merkmale
- 2 Kanäle: Möglichkeit, zwei verschiedene Signale gleichzeitig zu erzeugen
- Frequenzbereich: bis zu 60 MHz für sinusförmige Signale
- Präziser Frequenzzähler: Bereich von 1 Hz bis 100 MHz mit einer Genauigkeit von ±20 ppm
- Signalvielfalt: Sinus, Rechteck, Dreieck, Puls, PWM, CMOS-Welle, Sägezahnwelle, exponentieller Anstieg/Abfall, usw.
- Burst- und Sweep-Funktionen: ermöglichen die Erzeugung von Impulsen (Serien von Signalzyklen) und das sanfteWobbeln von Frequenzen innerhalb eines definierten Bereichs
- Hohe Präzision: Frequenzauflösung von 0,01 µHz und Amplitudenauflösung von 1 mV

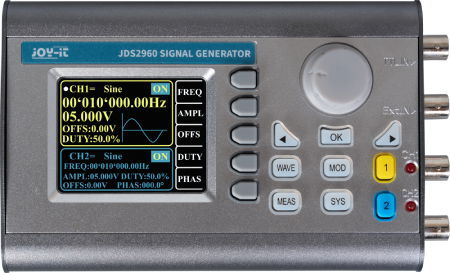

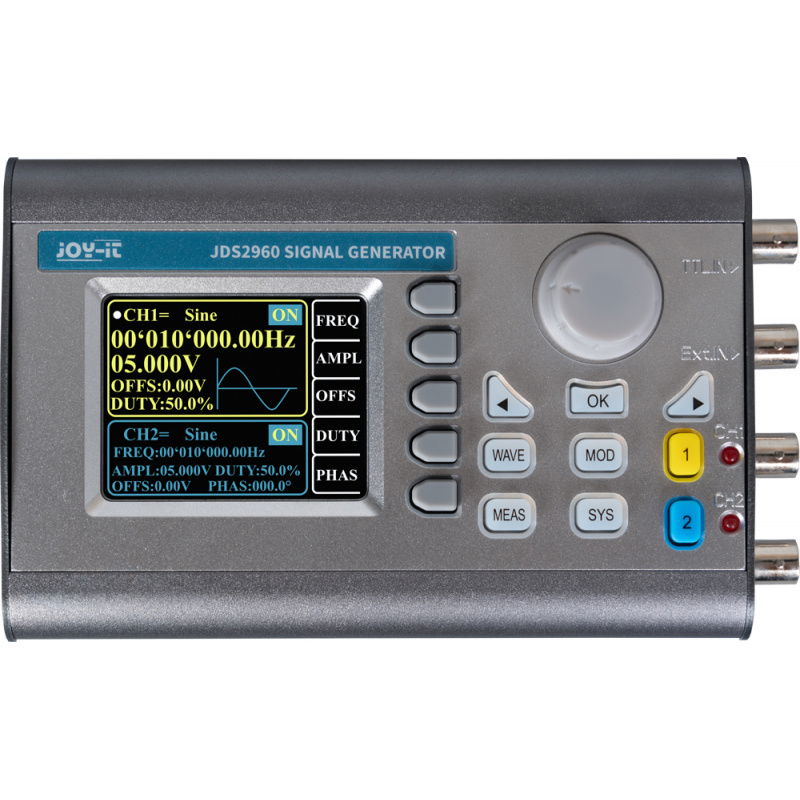

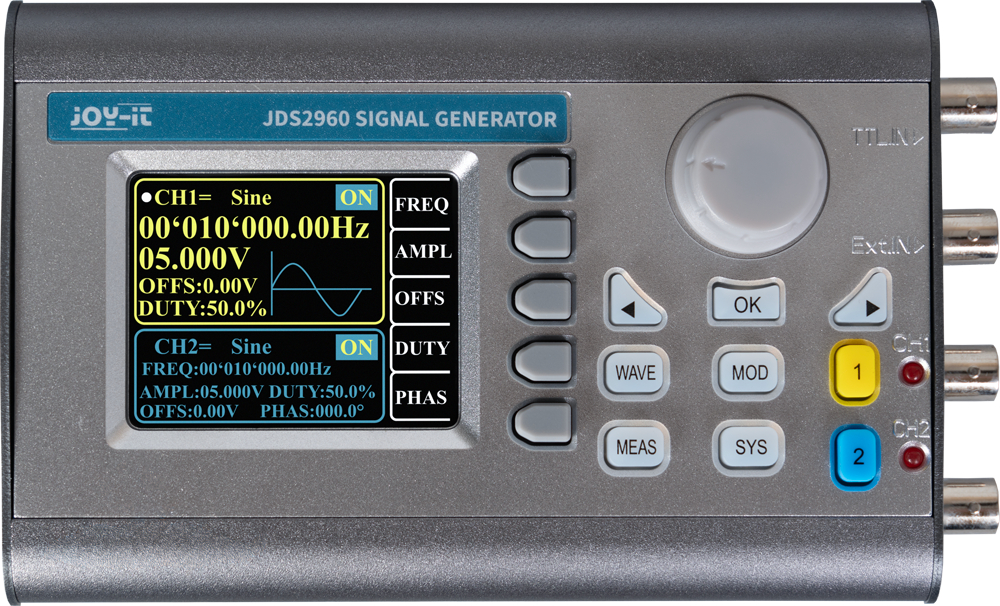

- 2,4" TFT-Display: für einfache Bedienung und Konfiguration
- Erweiterte Funktionen: Einstellung der Phasenverschiebung, Offset-Kontrolle, Amplitudenstabilität
Technische Daten des Generators
- Anzahl der Kanäle: 2
- Frequenzbereich des Generators:
- Sinusförmiges Signal: 0 MHz bis 60 MHz
- Andere Wellenformen (Rechteck, Dreieck): 0 MHz bis 25 MHz
- Amplitude:
- Sinusförmiges Signal: 2 mVpp bis 20 Vpp
- Rechteck-Dreieck-Signal: 2 mVpp bis 10 Vpp
- Impulssignal: 0 MHz bis 6 MHz
- TTL/CMOS-Signal: 0 MHz bis 6 MHz
- Abtastfrequenz: 266 MSa/s
- Länge der Wellenform: 2048 Punkte
- Vertikale Auflösung des Signals: 14 Bit
- Frequenzgenauigkeit: ± 20 ppm
- Anstiegszeit der rechteckigen Wellenform: ≤ 10 ns
- Modulationsfunktionen: Wobbeln, Burst, Impuls
- Frequenzzählerfunktion: bis zu 100 MHz
- Frequenzstabilität: ± 1 ppm / 3 Stunden
- Spannungsversorgung: 5 V DC ± 0,5 V
- Anzeige: 2,4-Zoll-TFT-Farb-LCD-Bildschirm
- Betriebstemperatur: 0°C bis 40°C, Luftfeuchtigkeit <80%
- Abmessungen: 130 x 160 x 38 mm
- Gewicht: 900 g

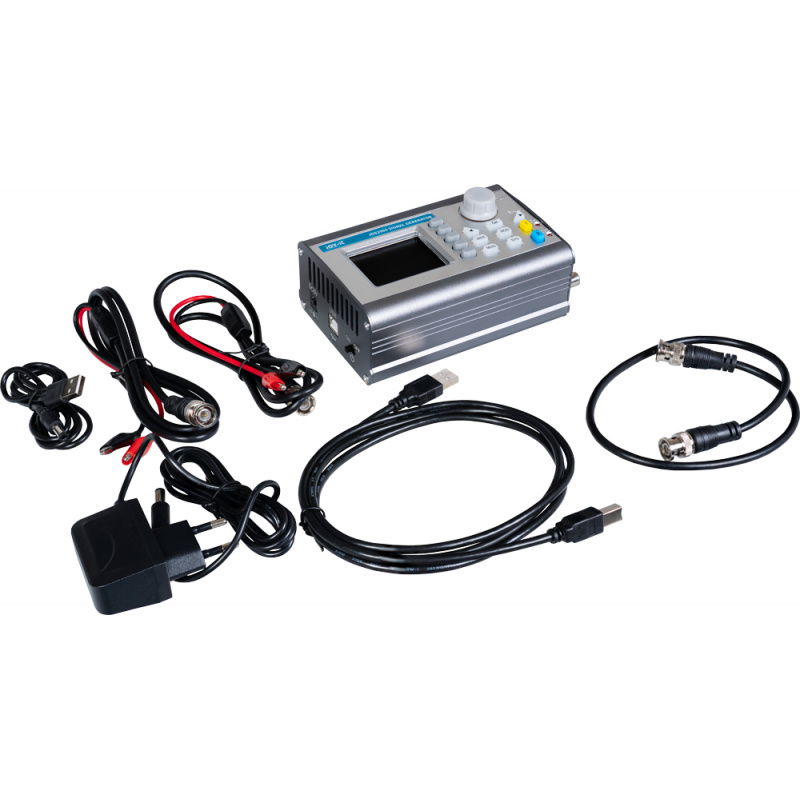

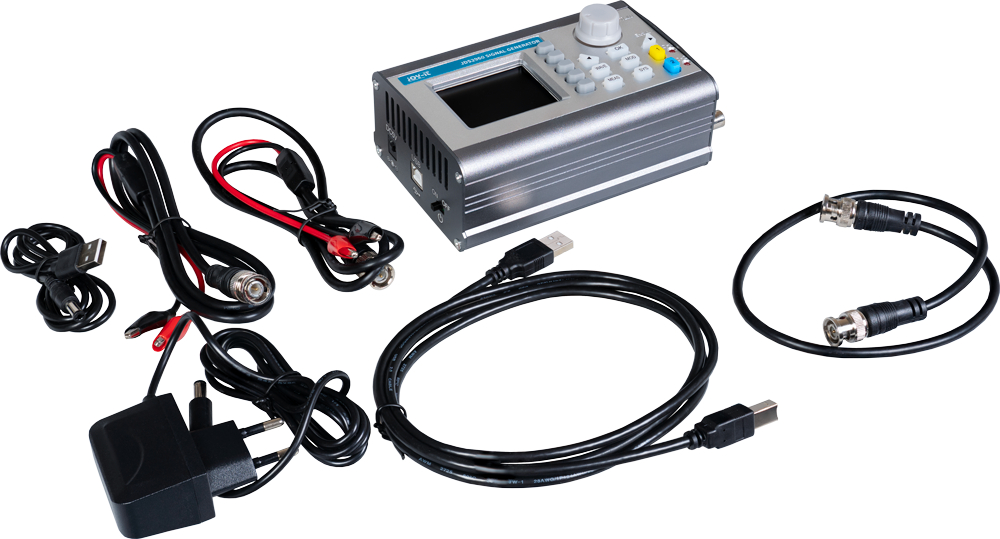

Inhalt des Kits
- 1x JT-JDS2960 60MHz Funktionsgenerator - 2 Kanäle
- 1x Netzgerät
- 1x BNC auf BNC Kabel
- 2x Krokodilkabel
- 1x USB zu DC Stromkabel
- 1x USB-auf-DC-Kabel
