Herstellerbeschreibung: PoE M.2 HAT+ – PCIe-Adapter für NVMe M.2-Laufwerke mit PoE-Unterstützung – für Raspberry Pi 5 – Waveshare 28411
Der PoE M.2 HAT+ ist ein multifunktionaler Adapter speziell für den Raspberry Pi 5. Er nutzt die native PCIe-Schnittstelle der neuesten Generation des Mini-Computers und ermöglicht so den Anschluss schneller NVMe M.2 SSDs mit deutlich höheren Lese- und Schreibgeschwindigkeiten als herkömmliche microSD-Karten. Der Hersteller gibt einen theoretischen Durchsatz von bis zu 8 Gbit/s und tatsächliche Übertragungsraten von bis zu 800 MB/s an. Das Modul integriert außerdem Power over Ethernet (PoE) gemäß IEEE 802.3af/at- Standard, sodass der Raspberry Pi über ein einziges Ethernet-Kabel mit Strom versorgt und mit dem Netzwerk verbunden werden kann. Zusätzliche 5-V- und 12-V -Ausgänge ermöglichen den Anschluss externer Geräte, während die aktive Kühlung und ein Kühlkörper einen stabilen Betrieb auch unter hoher SSD-Last gewährleisten.
Produkt kompatibel mit Raspberry Pi 5
Der Hersteller bietet eine Produkt-Wiki- Seite an – schauen Sie mal rein!

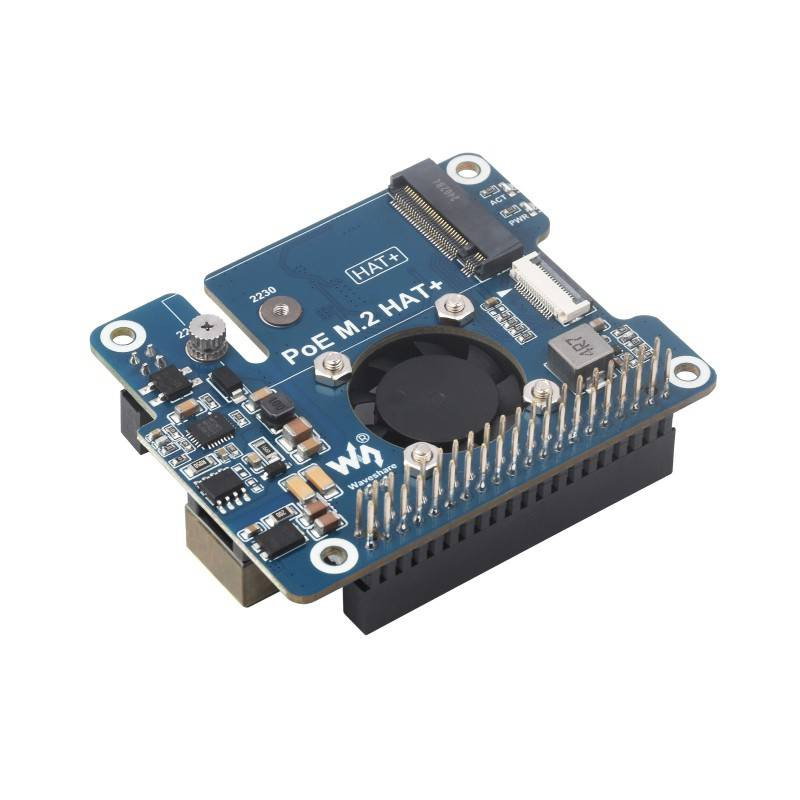

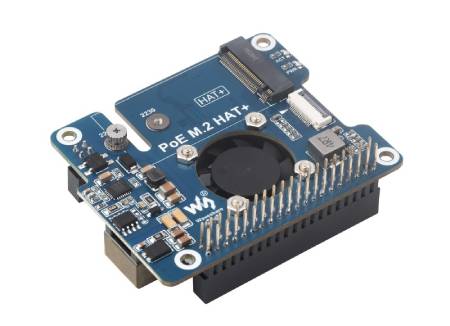

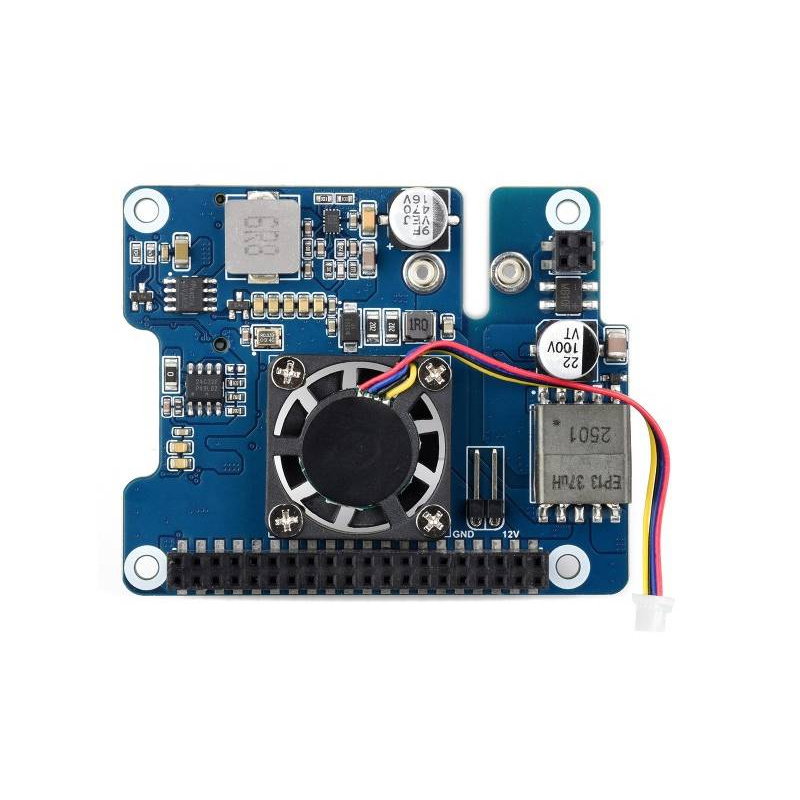

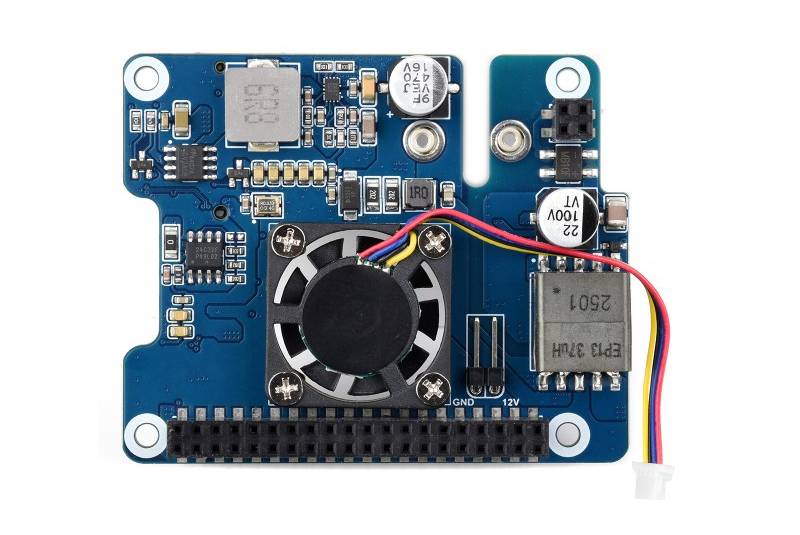

PoE M.2 HAT+ - PCIe-Adapter für NVMe M.2-Laufwerke mit PoE-Unterstützung - für Raspberry Pi 5 - Waveshare 28411.
Durch die Möglichkeit, von einem NVMe-Laufwerk zu booten, erhalten Sie eine höhere Zuverlässigkeit und Leistung als mit herkömmlichen microSD-Karten.
Hauptmerkmale des PoE M.2 HAT+
- Raspberry Pi 5-Unterstützung : Speziell für den Raspberry Pi 5 entwickelt, nutzt es eine native PCIe-Schnittstelle.
- NVMe M.2 SSD : Kompatibel mit den NVMe-Formaten 2230 und 2242.
- PCIe Gen2 und Gen3 : Bietet hohe Bandbreite und schnellen Datenzugriff
- Booten von SSD : Ermöglicht Ihrem Raspberry Pi das direkte Booten von einem NVMe-Laufwerk.
- Power over Ethernet : Entspricht den Standards IEEE 802.3af und IEEE 802.3at.
- Einkabel-Stromversorgung : Daten- und Stromübertragung über ein einziges Ethernet-Kabel
- 5V- und 12V-Ausgänge : können zusätzliche Peripheriegeräte mit Strom versorgen
- Aktive Kühlung : Lüfter und Kühlkörper verbessern die Wärmeableitung
- Status-LEDs : Die Anzeigen PWR und ACT ermöglichen die Überwachung des Gerätebetriebs.
- 40-poliger GPIO-Anschluss : Ermöglicht den Zugriff auf alle Pins des Raspberry Pi

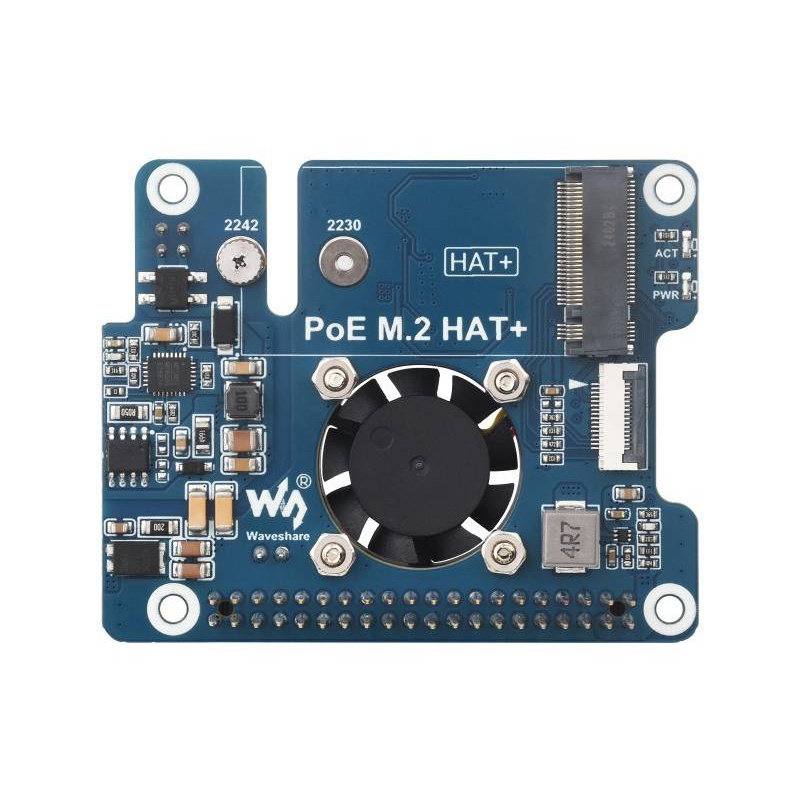

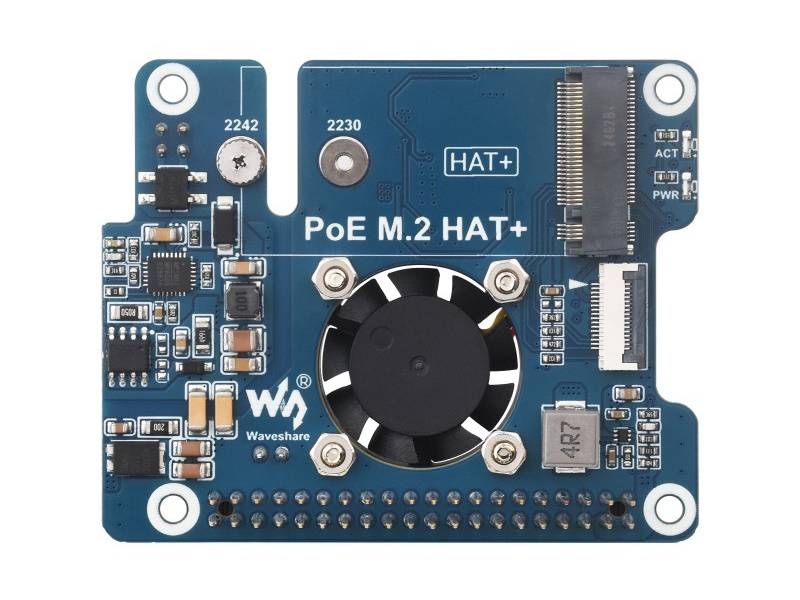

HAT+-Standard und volle Kompatibilität mit Raspberry Pi 5
Das PoE M.2 HAT+ ist gemäß dem neuesten HAT+ -Standard gefertigt, der von Raspberry Pi für Zubehör für den Raspberry Pi 5 entwickelt wurde. Dieser Standard erweitert die klassische HAT-Lösung um zusätzliche Hardware-Identifizierungsmechanismen. Automatische Erkennung und einfachere Systemkonfiguration. Dank EEPROM werden kompatible Shields automatisch von der Raspberry Pi-Software erkannt. Die Platine enthält alle Komponenten, die für den gleichzeitigen Betrieb einer NVMe-SSD und PoE-Stromversorgung erforderlich sind. Der Hersteller hat einen M.2 Key M-Steckplatz für NVMe-SSDs, einen PoE-Controller mit isoliertem Schaltregler, einen aktiven Lüfter , einen PCIe-FFC-Anschluss für den Raspberry Pi 5, LED-Statusanzeigen sowie zusätzliche 5-V- und 12-V-Stromausgänge integriert. Der 40-polige GPIO-Durchgangsanschluss ermöglicht die Verwendung zusätzlicher Erweiterungsmodule. Das Shield funktioniert ausschließlich mit dem Raspberry Pi 5 und ist nicht kompatibel mit dem Raspberry Pi 4, Raspberry Pi 3 oder älteren Modellen . Es werden nur SSDs mit NVMe- Protokoll unterstützt – SATA-M.2-SSDs werden nicht unterstützt.

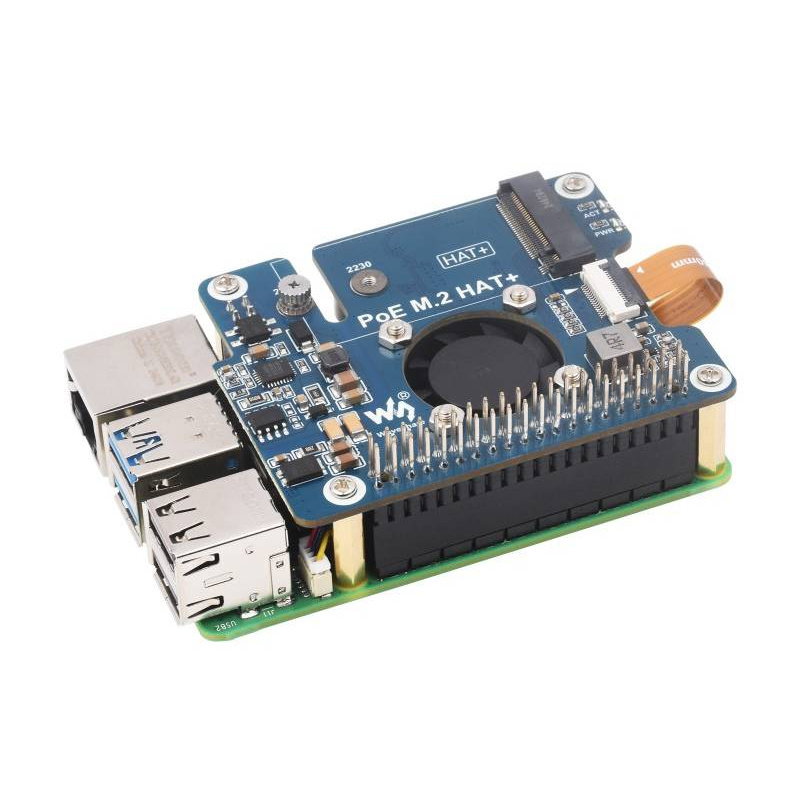

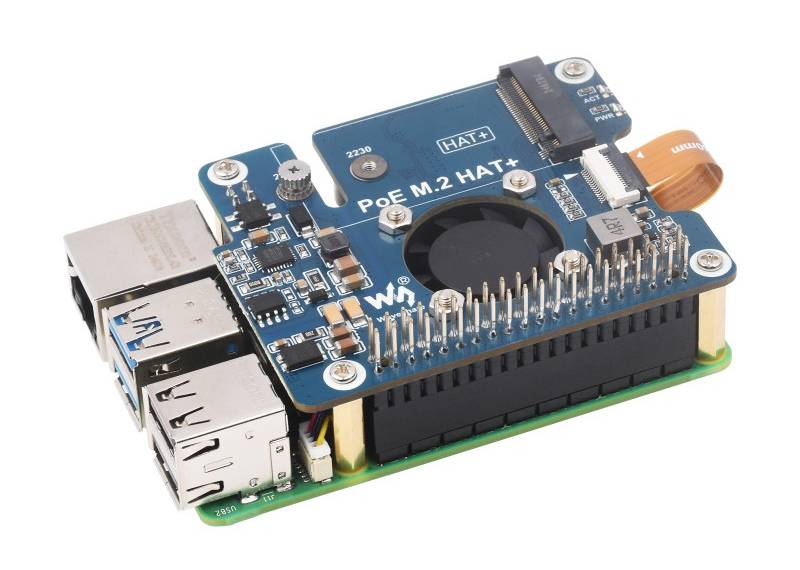

Das Shield funktioniert nur mit Raspberry Pi 5.

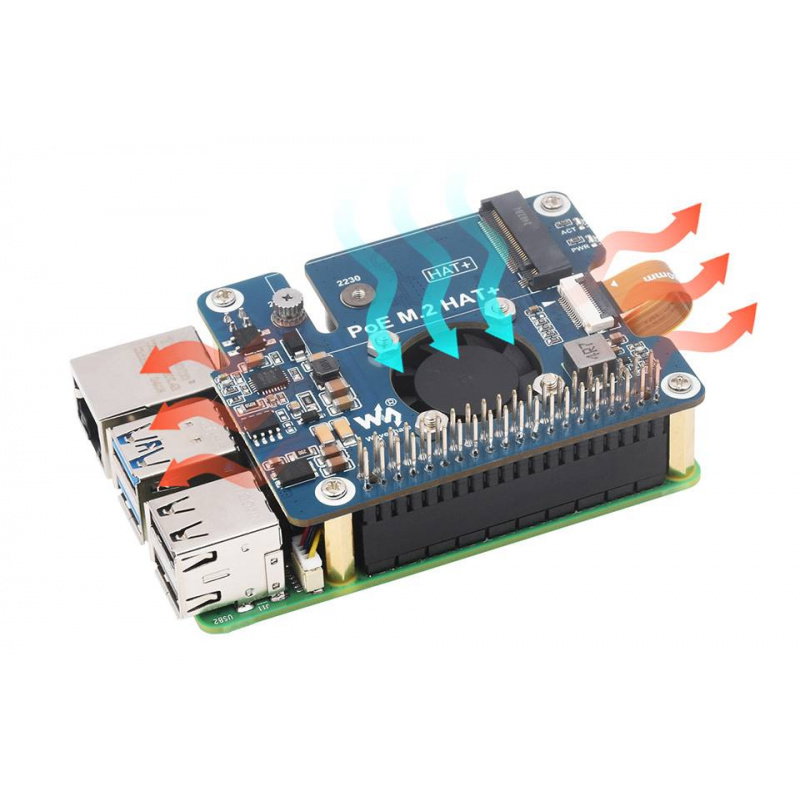

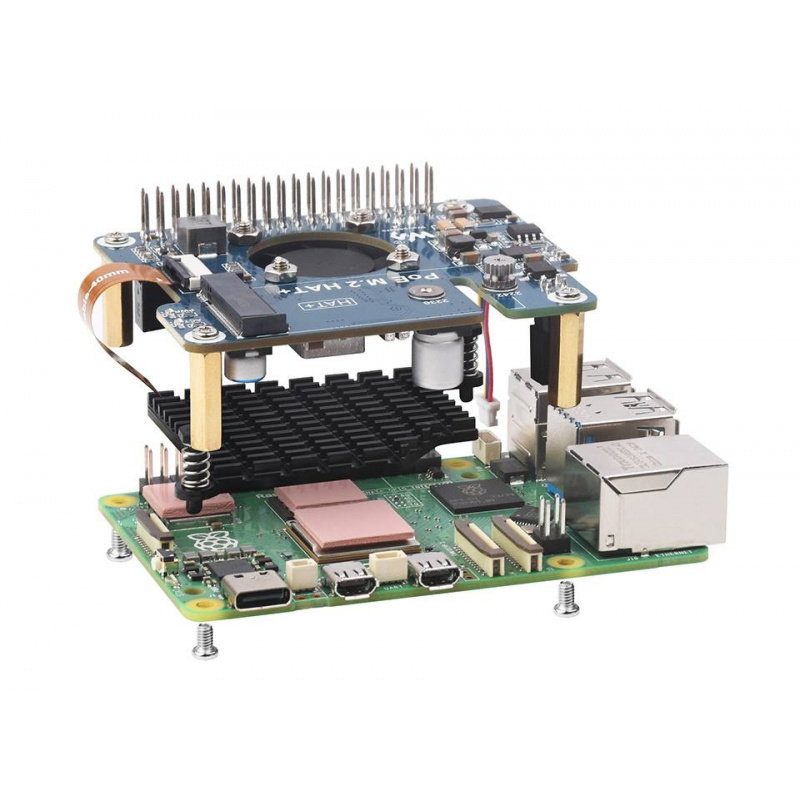

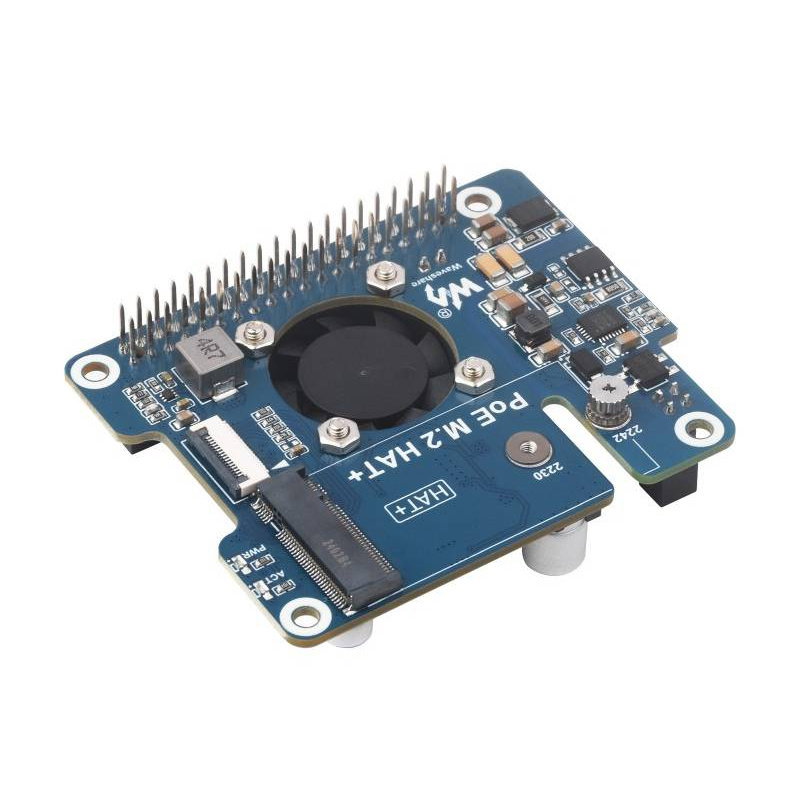

Der eingebaute Lüfter und der Metallkühler verbessern die Wärmeableitung.
Schneller NVMe-Speicher für Raspberry Pi
Die PCIe-Schnittstelle ermöglicht es Ihnen, das Potenzial moderner NVMe-SSDs voll auszuschöpfen. Im Vergleich zu microSD-Karten profitieren Sie von deutlich schnelleren Systemstartzeiten, schnellerem Dateikopieren und einer verbesserten Anwendungsreaktion . Das PoE M.2 HAT+ unterstützt sowohl PCIe Gen2 als auch Gen3 und ermöglicht es Ihnen , den Raspberry Pi 5 direkt von der installierten SSD zu starten . Dies ist die ideale Lösung für NAS-Server, Überwachungssysteme, KI-Anwendungen und Projekte, die einen schnellen Datenzugriff erfordern.
PoE-Netzteil und zusätzliche Stromausgänge
Das integrierte Power-over-Ethernet-Modul (PoE), kompatibel mit dem IEEE-802.3af/at- Standard, ermöglicht die Übertragung von Strom und Netzwerkdaten über ein einziges Ethernet-Kabel. Diese Lösung vereinfacht die Installation von Geräten in Netzwerkschränken, Überwachungspunkten oder Automatisierungssystemen. Das Shield verfügt über einen GPIO-Ausgang mit einer Kapazität von bis zu 5 V/4,5 A und einen zusätzlichen 2-Pin-Anschluss mit einer Spannung von 12 V/2 A. Damit lassen sich zusätzliche Module, Lüfter, LED-Beleuchtung und andere Raspberry-Pi-kompatible Geräte mit Strom versorgen.
Technische Spezifikationen für PoE M.2 HAT+
- Raspberry Pi-Schnittstelle: PCIe über 16-poligen FFC-Anschluss
- Kompatibilität: Raspberry Pi 5
- Unterstützte Laufwerke: M.2 NVMe
- Unterstützte Datenträgerformate: 2230, 2242
- Unterstützte PCIe-Modi: Gen2, Gen3
- Booten von SSD möglich: Ja
- PoE-Standard: IEEE 802.3af/at
- PoE-Eingangsspannung: 37 V bis 57 V DC
- GPIO-Ausgang: 5 V/4,5 A (max.)
- 2-poliger Ausgang: 12 V/2 A (max.)
- Kühlung: Aktiver Lüfter + Aluminiumkühler
- LED-Anzeigen: PWR, ACT
- GPIO-Anschluss: 40-polig, Durchgangsschaltung

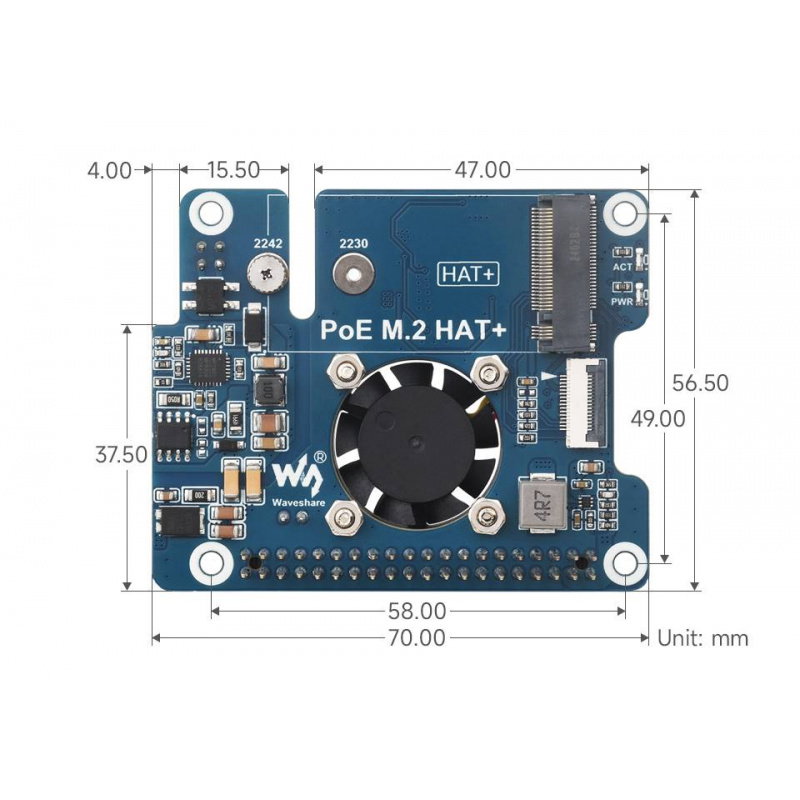

- Abmessungen: 56,5 x 70 mm
- Gewicht: 70 g
Inhalt des Sets
- PoE M.2 HAT+
- Metallheizkörper
- FFC-Kabel mit 16 Pins, 40 mm lang
- Wärmeleitende Bänder - 3 Stück.
- Satz Befestigungsschrauben

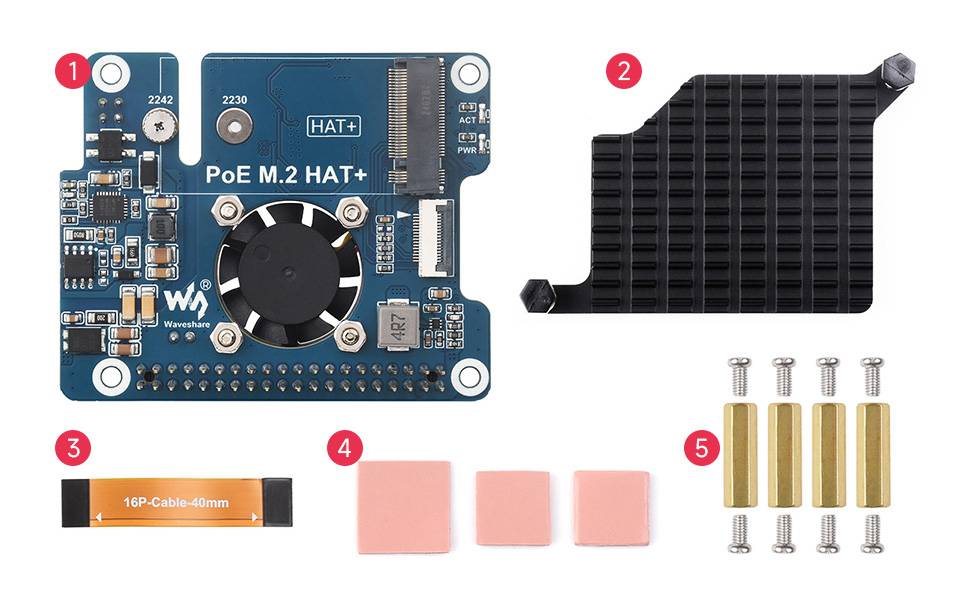

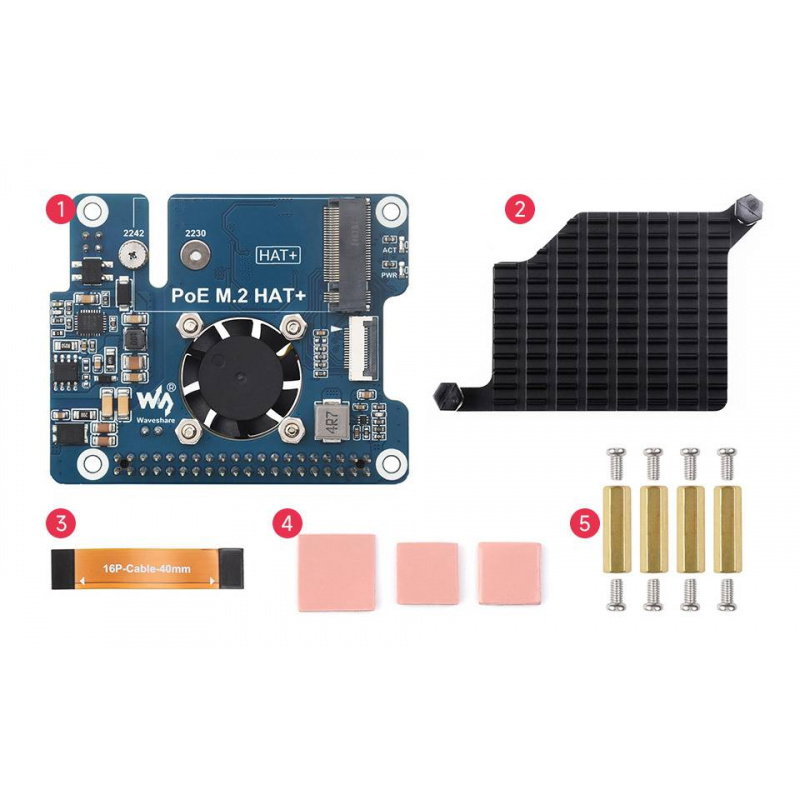

Im Set enthaltene Elemente.
