Produktbeschreibung: Grove - VOC- und CO2-Gassensor SGP30 - Halbleiter-MOS - Seeedstudio 101020512
Modul mit SGP30 -Sensor, der zum Nachweis flüchtiger organischer Verbindungen (VOC) und Kohlendioxid (CO2) dient. Es kommuniziert über die I2C-Schnittstelle. Das Board verfügt über einen Grove -Anschluss, mit dem Sie das Modul schnell mit dem BaseShield und dem Arduino- oder Raspberry Pi -Modul verbinden können. Die Versorgungsspannung beträgt 3,3 V oder 5 V.

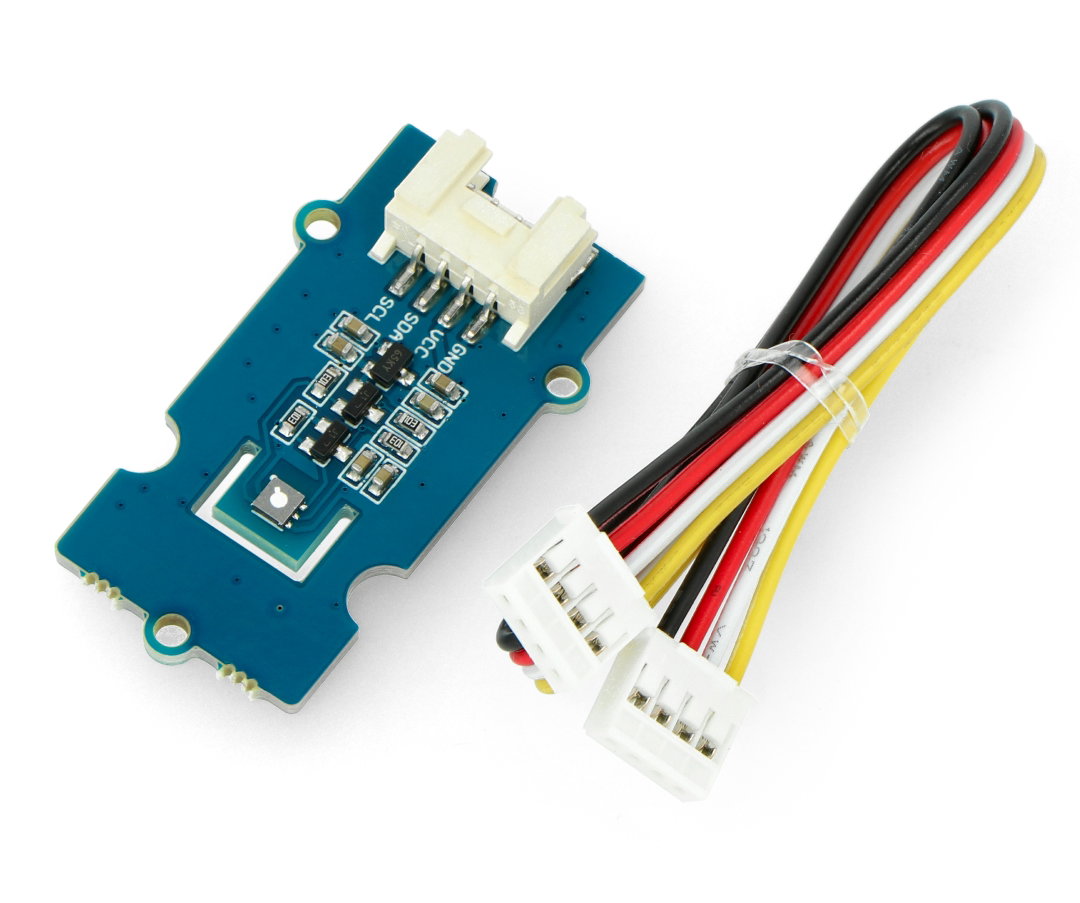

Modul mit Gassensor SGP30 und Grove-Kabel.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Benutzer von Arduino und Raspberry Pi vorbereitet. |

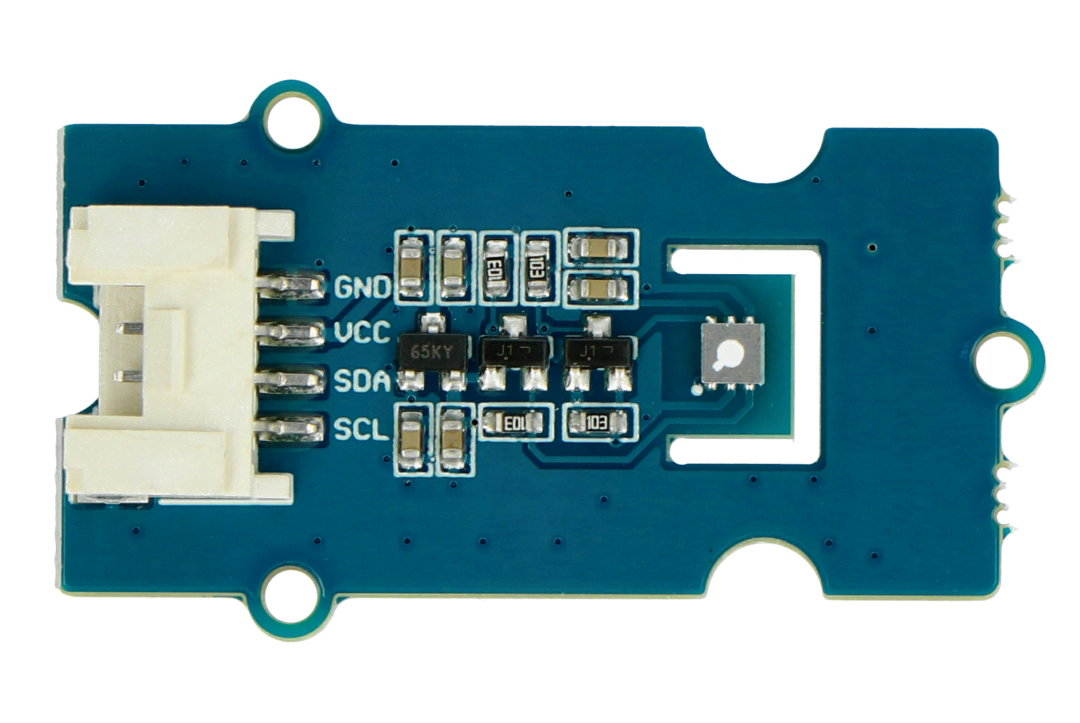

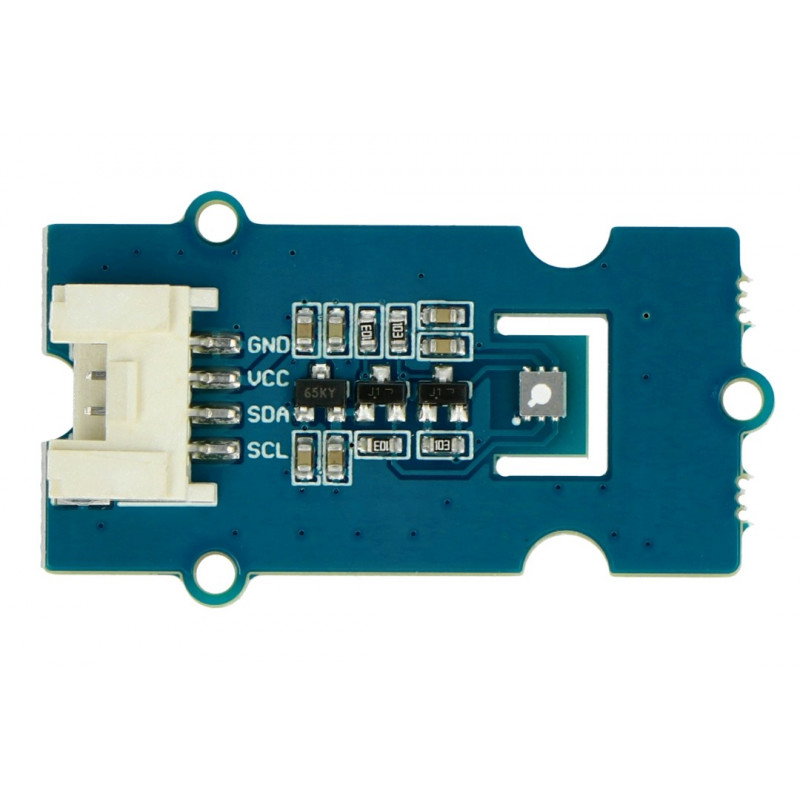

Leitungen des Moduls mit dem SGP30-Sensor
Das Kommunikationsmodul verwendet die I2C-Schnittstelle. Dank des eingebauten Grove-Steckers lässt es sich einfach mit der BaseShield -Grundplatte für Arduino oder Raspberry Pi verbinden.
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| VCC | Versorgungsspannung 3,3 V oder 5 V. |
| SDA | Datenleitung der I2C-Schnittstelle. |
| SCL | Datenleitung der I2C-Schnittstelle. |
Hauptmerkmale des VOC- und CO2-Gassensors
- Multi-Pixel-Gassensor für den Innenbereich
- Außergewöhnliche Langzeitstabilität
- I2C-Schnittstelle mit TVOC- und CO2eq-Ausgangssignalen
- Niedriger Energieverbrauch
Spezifikation des VOC- und CO2-Gassensors SGP30
- Versorgungsspannung: 3,3 V oder 5 V
- Messbereich:
- TVOC: 0 ppb bis 60.000 ppb
- CO2eq: 400 ppm bis 60.000 ppb
- Aktualisierungsrate:
- TVOC: 1 Hz
- CO2eq: 1 Hz
- Auflösung:
- TVOC:
- von 0 ppb bis 2008 ppb: 1 ppb
- von 2008 ppb bis 11 110 ppb: 6 ppb
- von 11110 ppb bis 60.000 ppb: 23 ppb
- CO2eq:
- 400 ppb bis 1479 ppb: 1 ppb
- von 1479 ppb bis 5144 ppb: 3 ppb
- 5144 ppb bis 17597 ppb: 9 ppb
- von 17.597 ppb bis 60.000 ppb: 31 ppb
- Typ: Halbleiter-MOS

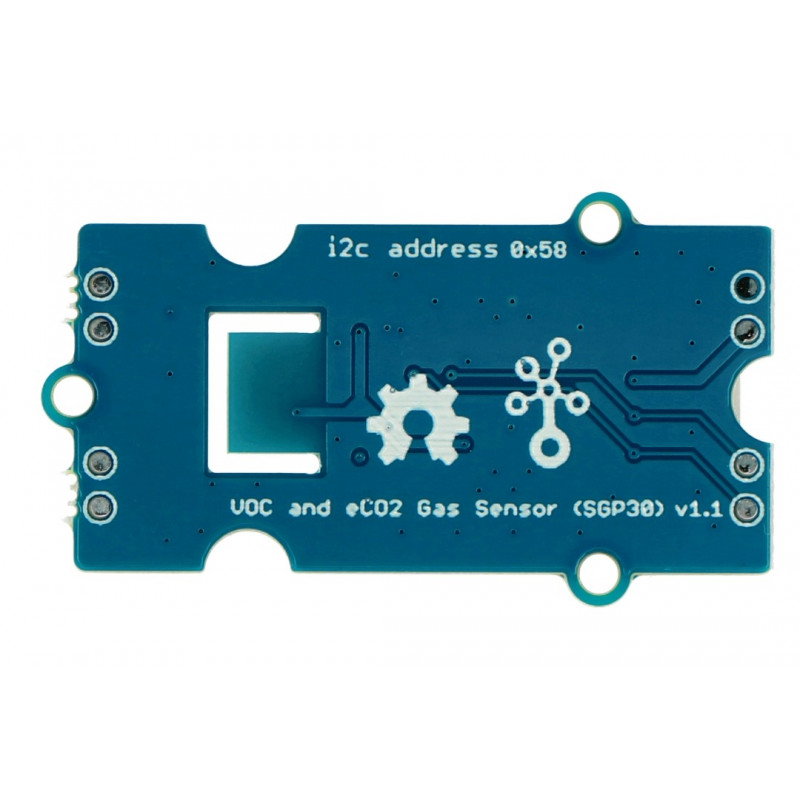

- Standard-I2C-Adresse: 0x58
- Gewicht: 9 g
