Grove - NFC v1.1-Modul mit Antenne

Index: SEE-15265 EAN: 5903351246842

Das Modul ist mit einem PN532 -Transceiversystem ausgestattet, das eine drahtlose Kommunikation im 13,56-MHz-Band gewährleistet. Es kommuniziert über die UART- (Standard) und I2C -Schnittstellen. Das Set enthält eine Antenne mit einem u.FL-Anschluss mit einer Reichweite von 50 mm . Das Modul arbeitet im I SO14443 Standard, Typ A und B.

Grove - NFC v1.1-Modul mit Antenne
19,90 €
16,72 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Seeedstudio
Compatibility: Arduino

Produktbeschreibung: Grove - NFC v1.1 Modul mit Antenne

Das Modul ist mit einem PN532-Transceiversystem ausgestattet, das eine drahtlose Kommunikation im 13,56-MHz-Band gewährleistet. Es kommuniziert über die UART- (Standard) und I2C -Schnittstellen. Das Set enthält eine Antenne mit einem u.FL-Anschluss mit einer Reichweite von 50 mm . Das Modul arbeitet im ISO14443- Standard, Typ A und B. Die Versorgungsspannung beträgt 3,3 V.

Das Produkt ist mit Arduino kompatibel

Der Hersteller hat eine Bedienungsanleitung mit Beispielcode erstellt.

Was ist NFC?

NFC (Near Field Communications) ist ein Kommunikationssystem zwischen Geräten, die sich sehr nahe beieinander befinden (bis zu 20 cm). Die Schnittstelle erfordert keine Authentifizierung, es handelt sich um eine RFID-Erweiterung, die primär auf den Datenaustausch in Mobiltelefonen abzielt, z.B. zum Zwecke des schnellen Bezahlens. Das Modul kann die sog. lesen RFID-Tags , wie Karten und Schlüsselanhänger, die mit 13,56 MHz betrieben werden. Die eingebaute Antenne ermöglicht eine Kommunikation bis zu einer Entfernung von 10 cm, auch durch nichtmetallische Abdeckungen oder Gehäuse hindurch.

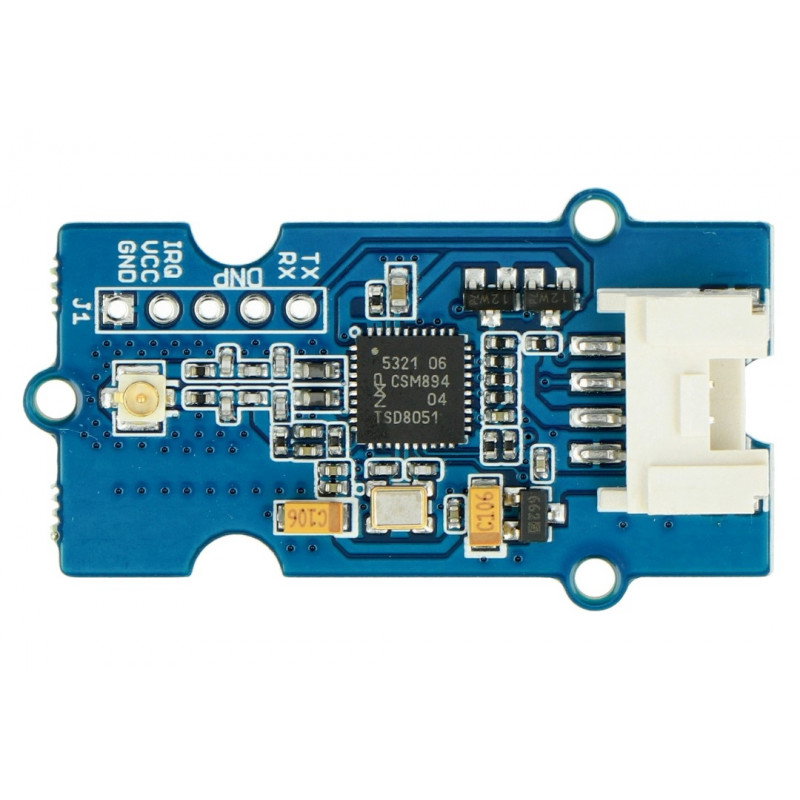

Grove NFC-Modul

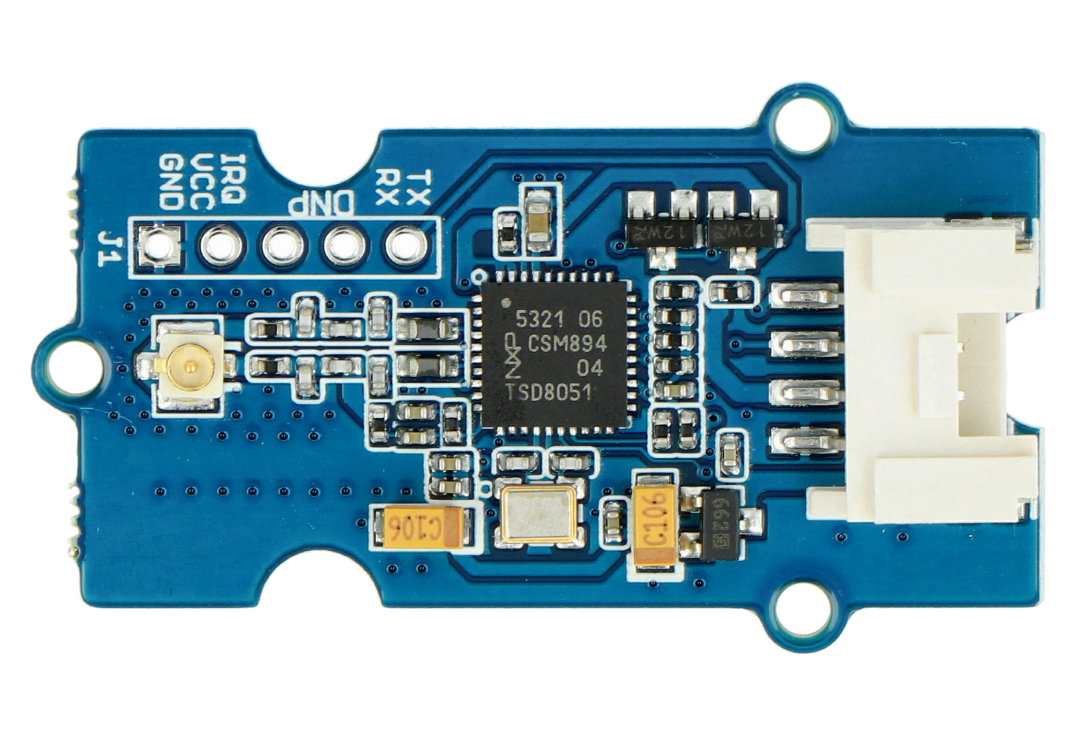

Leads des Grove-Moduls - NFC v1.1 mit der Antenne.

Verbinden des Grove NFC v1.1-Moduls mit der Antenne

Das Modul ist mit einem Grove-Anschluss ausgestattet, der es ermöglicht, es mit dem Grove - Base Shield v2- Overlay direkt mit dem Arduino zu verbinden. Standardmäßig kommuniziert es über die UART-Schnittstelle, um die Schnittstelle auf I2C umzustellen, sollten Sie die Verbindung der Pads lösen und die Kontakte wie in der folgenden Grafik gezeigt verlöten.

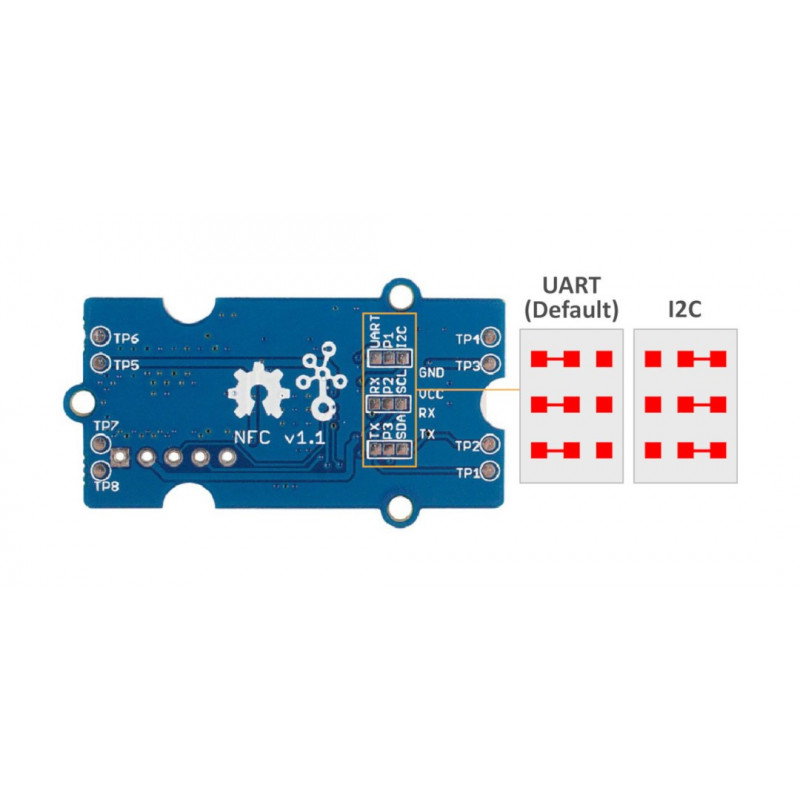

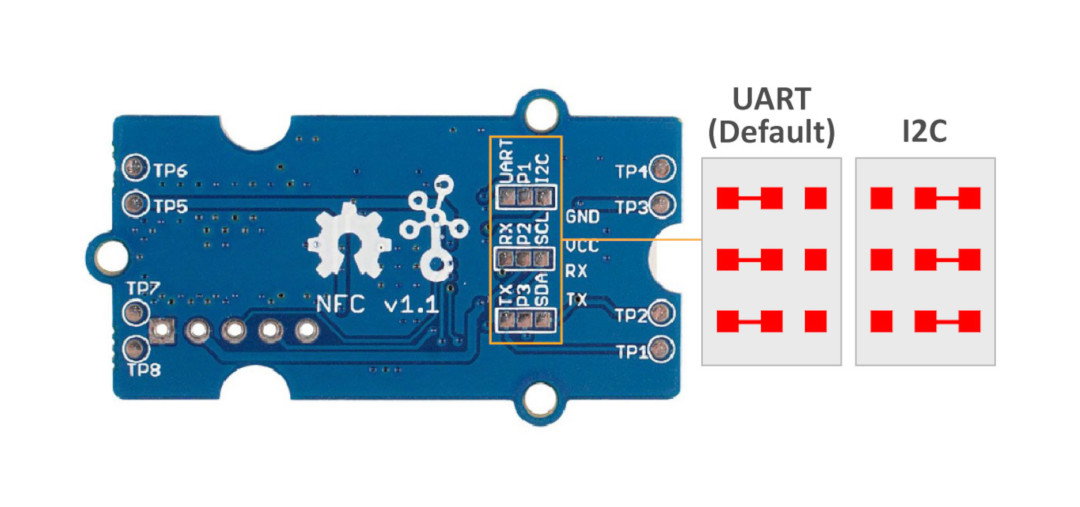

Ausgabe der Pads auf dem Grove NFC-Modul

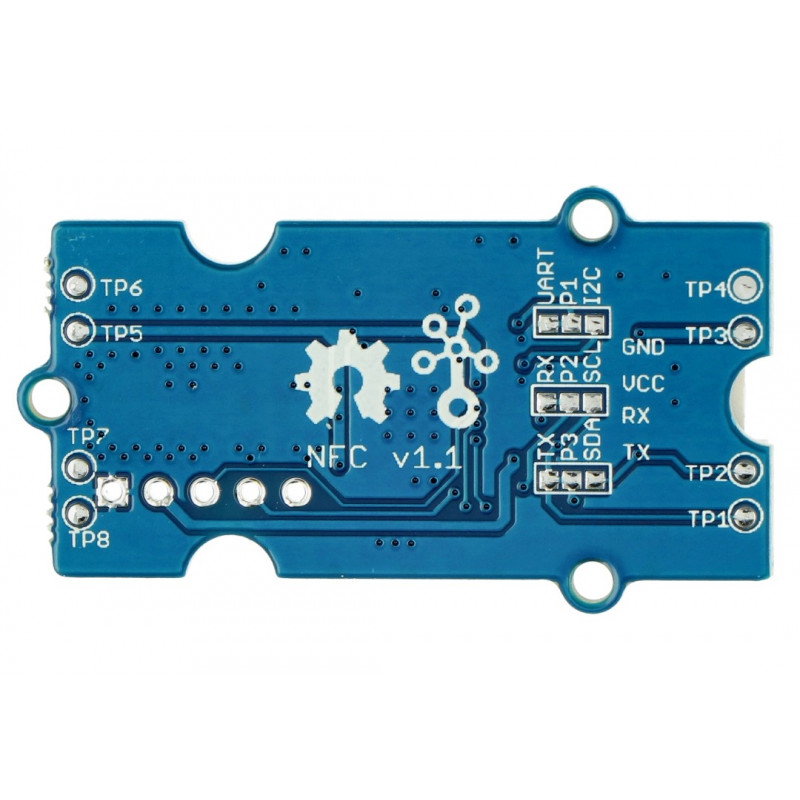

Die Busauswahl erfolgt über Jumper auf der Rückseite der Platine.

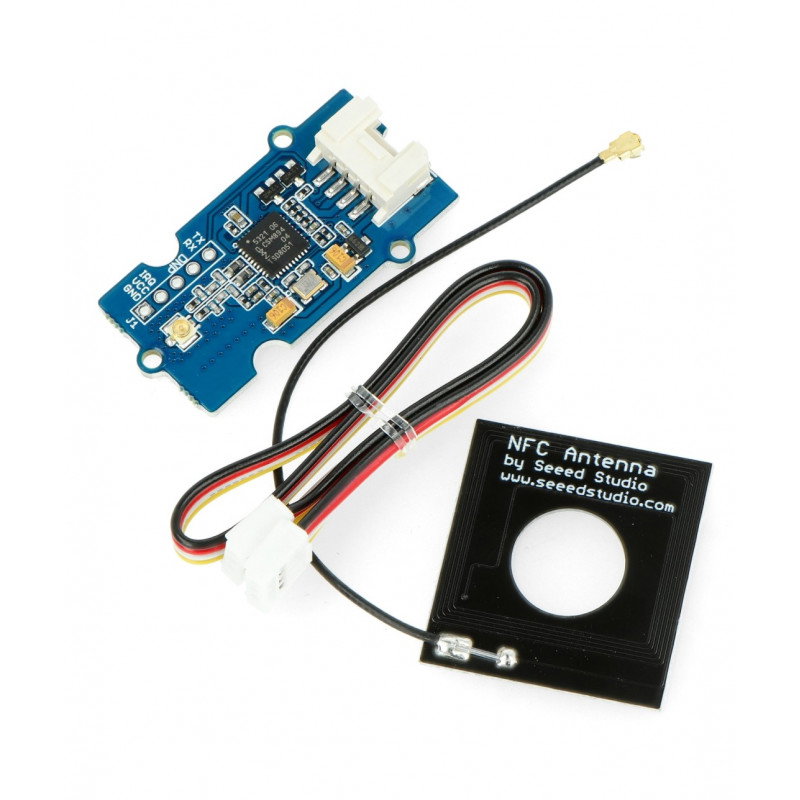

Satz enthält

  • NFC-Modul
  • Antenne
  • Grove-Kabel

Grove-Spezifikation - NFC v1.1-Modul mit Antenne

  • Betriebsspannung: 3,3 V
  • Energieverbrauch:
    • Ruhezustand: 73 mA
    • Schreib-/Lesemodus: 83 mA
  • Unterstützte Schnittstellen:
    • UART (Standard)
    • I2C
  • Drahtlose Kommunikation im 13,56-MHz-Band
  • Unterstützt die Norm ISO14443 Typ A und B
  • Unterstützung für P2P-Kommunikation - Peer-to-Peer
  • Abmessungen: 25 x 20 mm
  • Gewicht: 5 g

Modul - Typ RFID
PAKETBREITE 8.9 cm
PAKETHÖHE 13.7 cm
PAKETTIEFE 1.2 cm
PAKETGEWICHT 0.012 kg
