Produktbeschreibung: Grove - CAN-Bus-Modul - I2C - Seeedstudio 113020111
MCP2551 und MCP2515 I2C CAN-BUS- Modul mit Grove -Anschluss, ermöglicht die Verwendung von Arduino für die Kommunikation mit dem CAN-BUS-Bus, beispielsweise für die Fahrzeugdiagnose (das System arbeitet mit der OBD-II-Autoschnittstelle). Es hat eine Schraubverbindung, dank der es möglich ist, mit zwei Drähten an den OBD-II-Port des Fahrzeugs anzuschließen. Das Modul nutzt den I2C-Bus mit der Default-Adresse 0x25.
Das Produkt ist mit Arduino kompatibel.
Der Hersteller hat eine Bedienungsanleitung mit einer Bibliothek für Arduino vorbereitet.

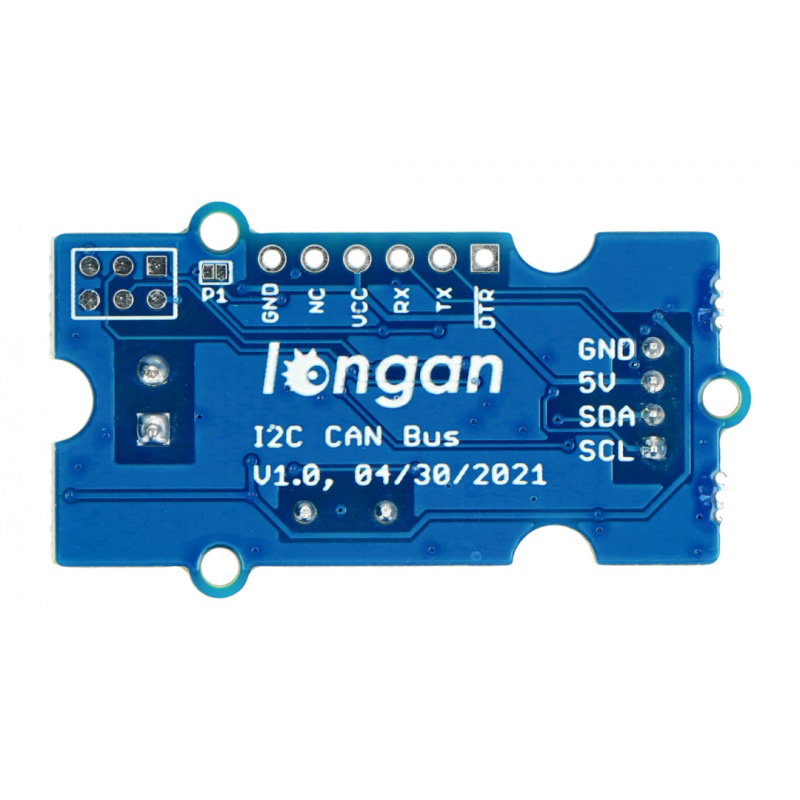

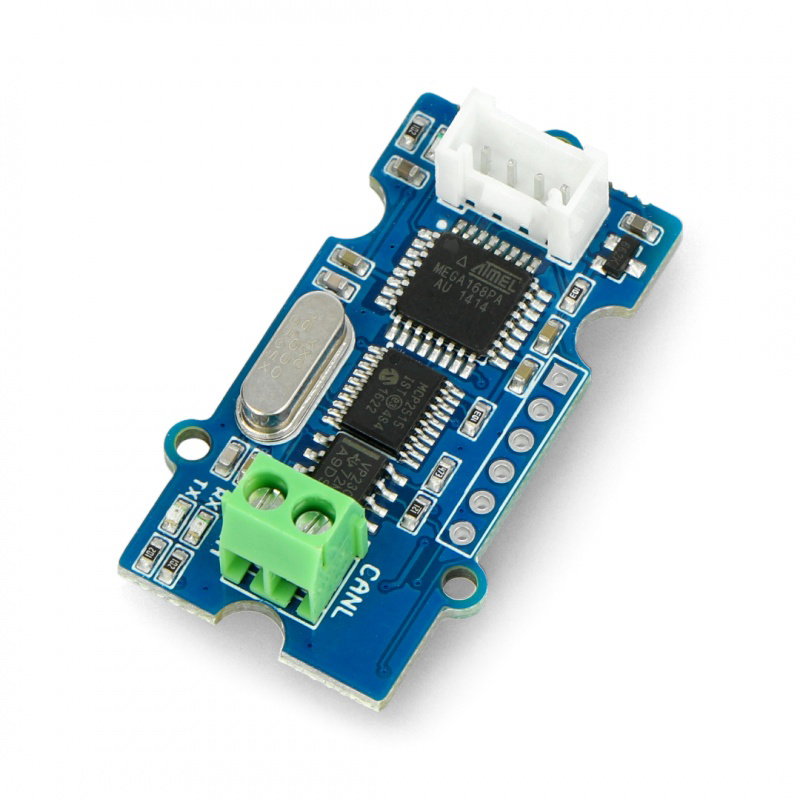

Grove-CAN-Bus-I2C-Modul .

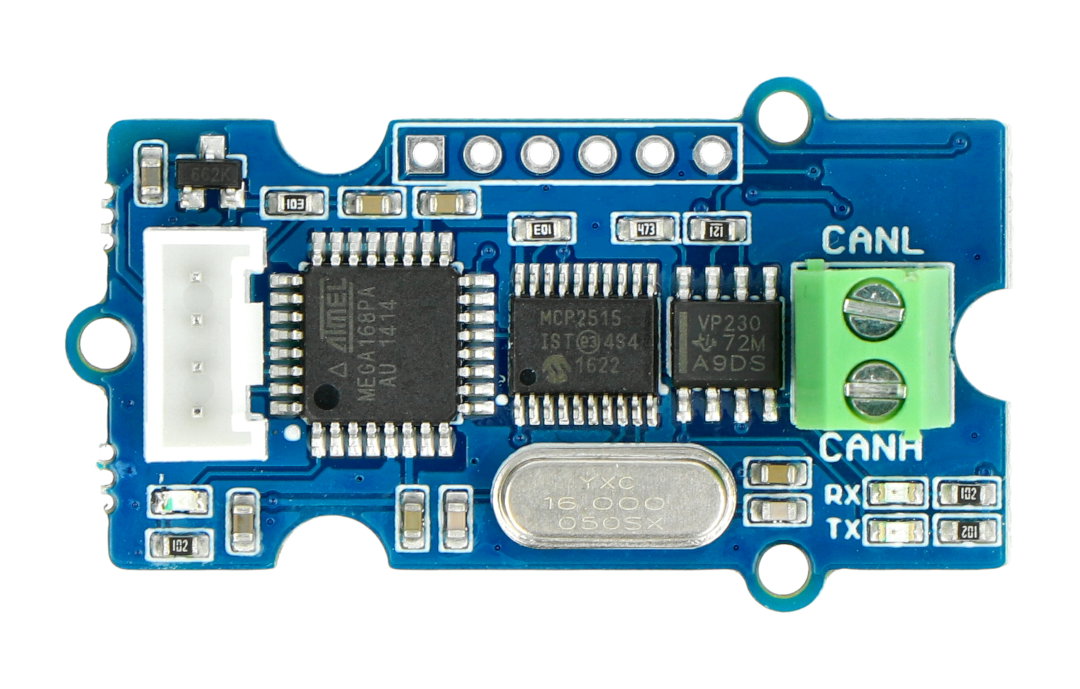

Das Modul hat einen Grove- und Schraubanschluss .
Die Systeme MCP2551 und MCP2515 im CAN-Bus - I2C-Modul
Der MCP2551 ist ein CAN-Transceiver, der als Schnittstelle zwischen dem CAN-Protokoll-Controller und dem physikalischen Bus dient. Der MCP2551 bietet differenzielles Senden und Empfangen für den CAN-Protokollcontroller und ist vollständig kompatibel mit dem ISO-11898-Standard. Der MCP2515 ist ein eigenständiger CAN-Controller der 2. Generation. Es ist funktionskompatibel mit dem MCP2510, enthält jedoch viele Verbesserungen in Bezug auf Durchsatz und Datenfilterung.
Das vorgestellte Produkt basiert auf dem leistungsstarken CAN-Bus-Treiber MCP2515 und dem CAN-Bus-Transceiver MCP2551, die eine CAN-Bus-Kommunikationsgeschwindigkeit von bis zu 1 Mb/s gewährleisten. Darüber hinaus verfügt das Board über einen Atmega168PA-Mikrocontroller.

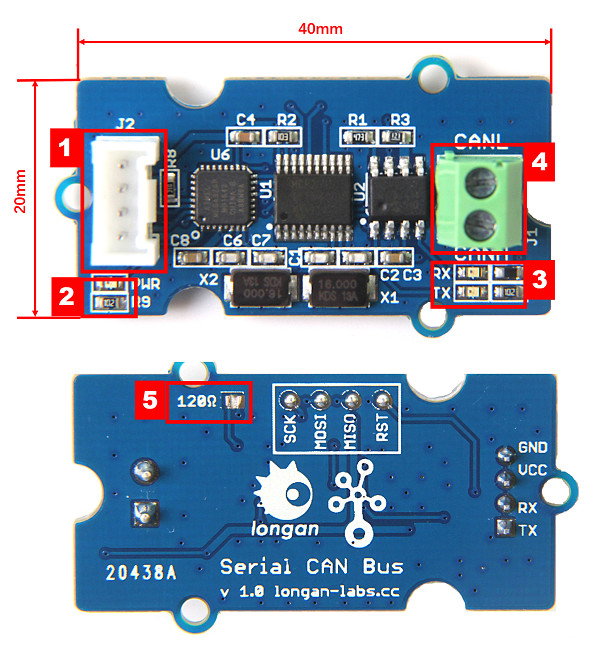

Die Verteilung der Elemente auf dem Brett
1. Grove-Anschluss
2. LEDs zeigen den Betriebszustand der Stromversorgung und des Moduls an
3. RX, TX – Sender- und Empfänger-LEDs
4. 3,5 mm Klemme zum Anschluss an den CAN-Bus (CAN_H und CAN_L)
5. 120-Ω-Widerstand
Das Bild zeigt das Modul in der Version Serial CAN Bus, daher einige Unterschiede im Aussehen des Produkts. Die Beschreibung lässt sich aber auch auf den in unserem Shop angebotenen CAN Bus - I2C anwenden.
Das Layout der Modulelemente .

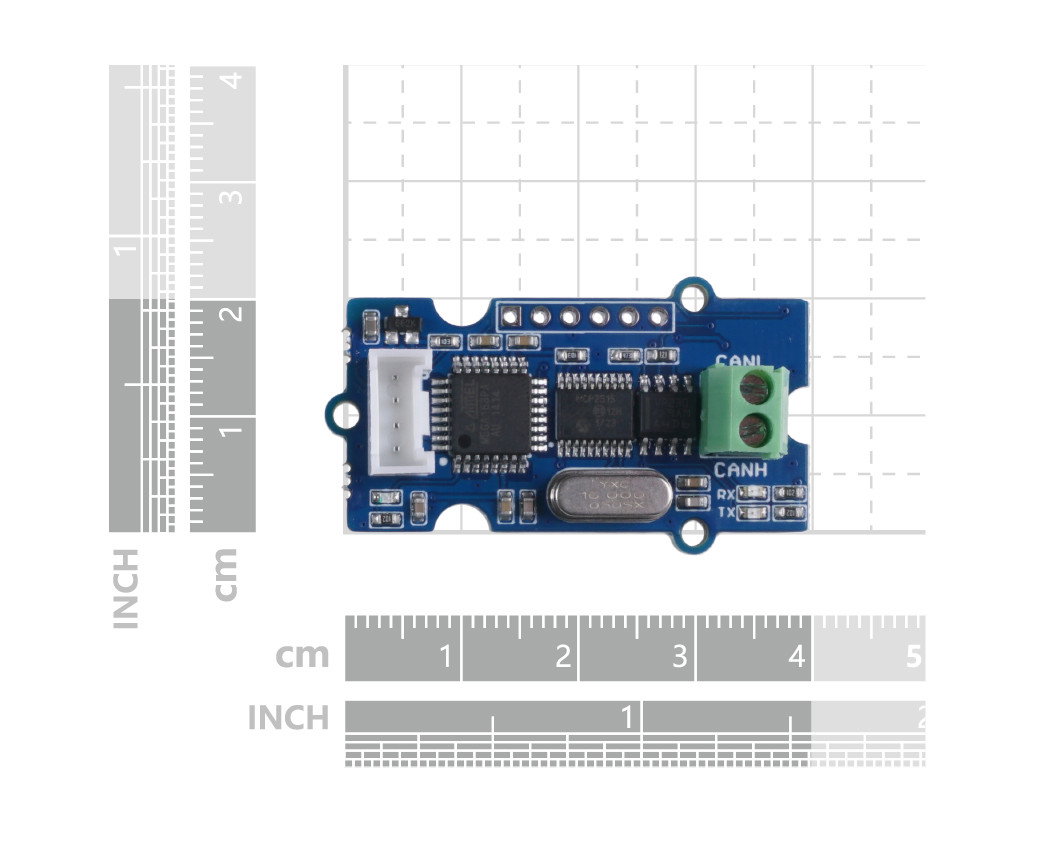

Grove Abmessungen - CAN-Bus-Modul - I2C .
CAN-Bus - I2C-Modulspezifikation
- Betriebsspannung: 3,3 V / 5 V
- Standard-I2C-Adresse: 0x25
- Maximale I2C-Geschwindigkeit: 400 kbps
- CAN-Bus-Baudrate bis zu 1 Mb / s (Standard 500 kb / s)
- TX- und RX-LED-Anzeige für CAN-Bus
- 4-poliger Grove-Stecker
- Eingebaute Schraubverbindung
- Abmessungen: 20 x 40 mm

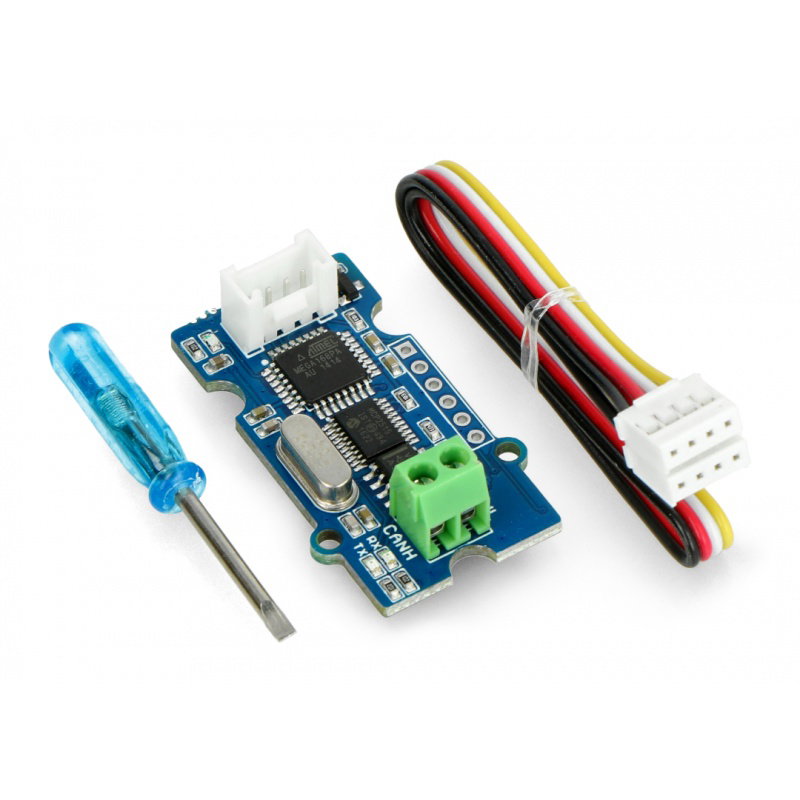

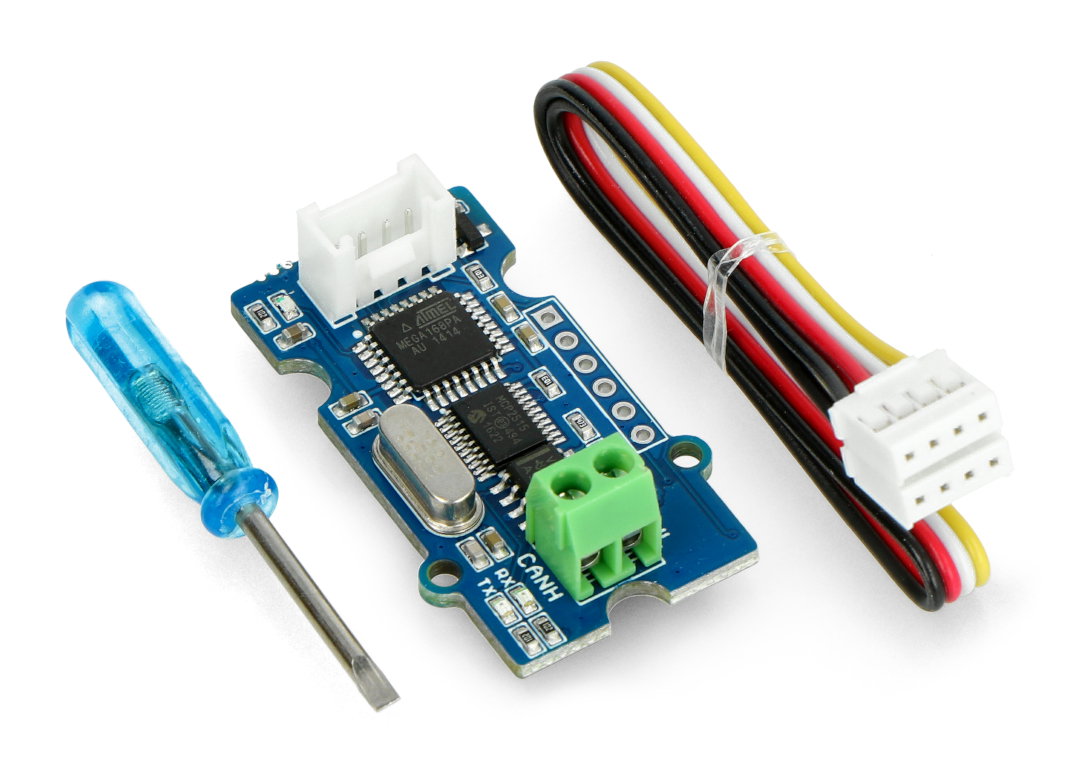

Inhalt des Kits
- Grove - CAN-Bus - I2C-Modul
- 4-poliges Kabel
- Schraubendreher
