Produktbeschreibung: Grove - Schallsensor LM2904
Modul aus der Grove-Serie basierend auf dem LM2904-Chip und einem Mikrofon . Es kann mit einer Spannung von 3,5 V bis 10 V versorgt werden. Der Ausgang ist ein analoges Signal. Der Sensor erkennt die Schallstärke der Umgebung. Auf der Platine wurde ein Potentiometer montiert, mit dem Sie die Ausgangsverstärkung manuell einstellen können. Es verfügt über einen analogen Ausgang, wodurch es mit den meisten Inbetriebnahmemodulen kompatibel ist , einschließlich Raspberry Pi und Arduino .
Verbindung
Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die es einfach macht, es mit Arduino mit Base Shield v2.0 oder Raspberry mit Hat GrovePi + zu verbinden .

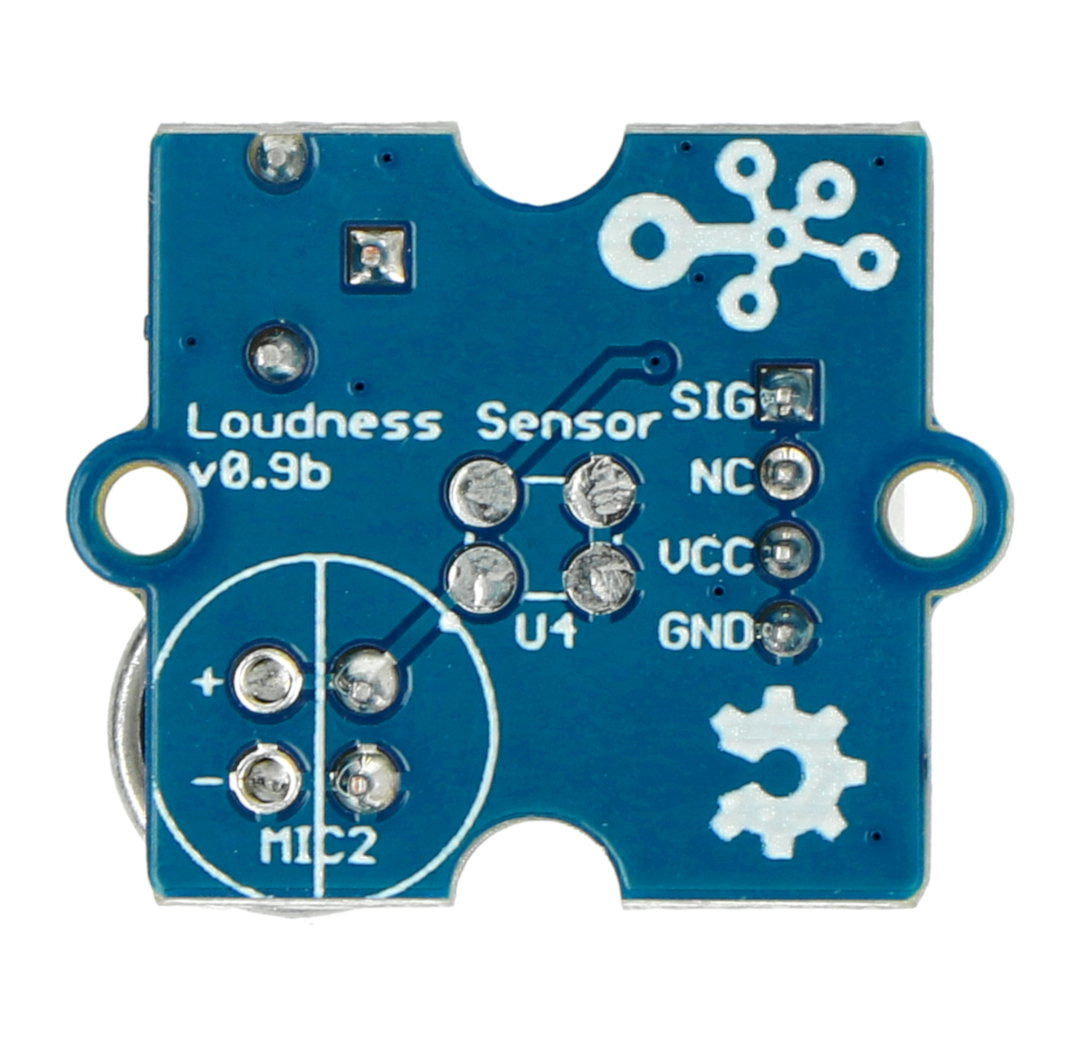

| Stift | Beschreibung |
|---|---|
| SIG | Signalausgang |
| NC | Nicht verbunden |
| VCC | Versorgungsspannung 3,3 V oder 10 V. |
| Masse | Die Masse des Systems |
Spezifikation
- Versorgungsspannung: 3,5 V bis 10 V
- Ausgangssignal: analog (von 0 bis 1023)
- Betriebsfrequenz: 50 bis 2000 Hz
- Empfindlichkeit: -48 bis 66 dB
- Signal-Rauschabstand: > 58 dB
- 50 verschiedenfarbige LEDs
- Abmessungen: 110 x 70 x 11 mm
