Produktbeschreibung: BagleBone AI-64 - ARM Cortex-A72 4 GB RAM + 16 GB eMMC
Der Minicomputer BeagleBone AI-64 wurde für künstliche Intelligenz (KI) und maschinelles Lernen mit der Erweiterbarkeit der BeagleBone-Plattform und integrierten Peripheriegeräten entwickelt, um sofort mit dem Lernen und Erstellen von Anwendungen zu beginnen. Das Modul basiert auf dem mit 2 GHz getakteten 64-Bit-System Jacinto TDA4VM Dual ARM Cortex-A72 von Texas Instruments. Der AI-64 wurde auch mit C7x + MMA 8 TOPS und 2 C66x Co-Prozessoren und 3x Dual ARM Cortex-R5 ausgestattet. Das Gerät verfügt über 4 GB RAM und 16 GB integrierten eMMC-Speicher . Der PowerVR Rouge 8XE GE8430 3D-Grafikchip ermöglicht 2x 1080p30 H.264 Bildkodierung und 8x 1080p30 H.264 / H.265 Dekodierung. Das Board verfügt über USB-Typ-C-, zwei USB-Typ-A-Anschlüsse, Gigabit-Ethernet, M.2 E-Key-Anschluss für WiFi/Bluetooth-Erweiterung, miniDisplayPort, 2x 4-Zeilen-CSI, DSI. Auf der Unterseite des Moduls befindet sich ein großer Kühlkörper, der die Wärme effizient von den elektronischen Komponenten ableitet. Linux Debian wurde auf der CD installiert.
BagleBone AI-64 - ARM Cortex-A72 4 GB RAM + 16 GB eMMC.

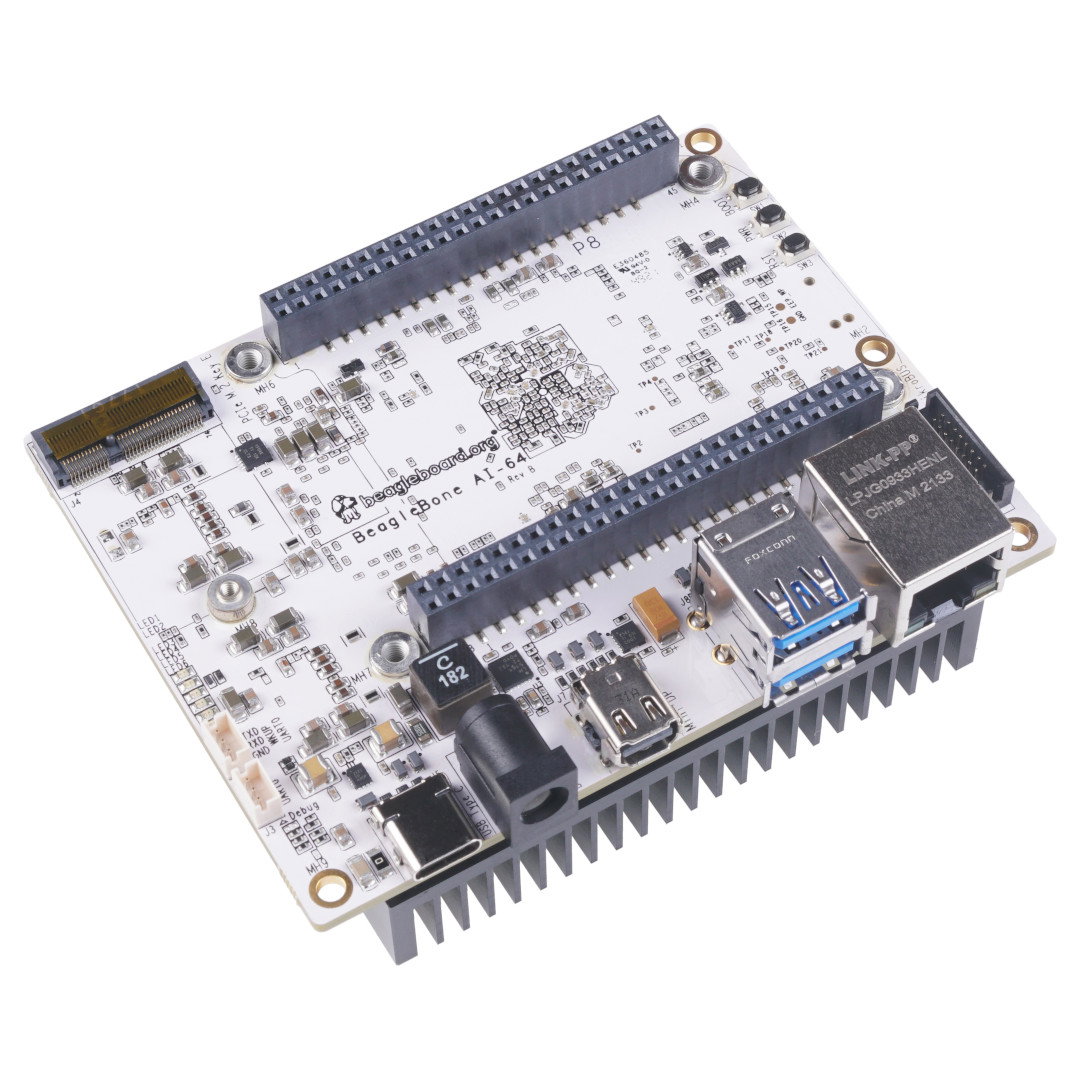

BeagleBone AI-64 Minicomputer.Hauptmerkmale des Minicomputers BeagleBone AI-64
- GPIO-Anschluss kompatibel mit BeagleBone Black
- 4 GB RAM und 16 GB integrierter eMMC-Flash-Speicher
- USB Type-C für Stromversorgung und Programmierung der Platine
- Zwei USB-Typ-A-Ports als Host
- Gigabit-Ethernet-Anschluss
- M.2 Key E-Anschluss zum Anschließen von WiFi / Bluetooth-Erweiterungen
- miniDisplayPort, 2x 4-Zeilen CSI, DSI
- Vorinstalliertes Open-Source-Linux-Debian-Betriebssystem

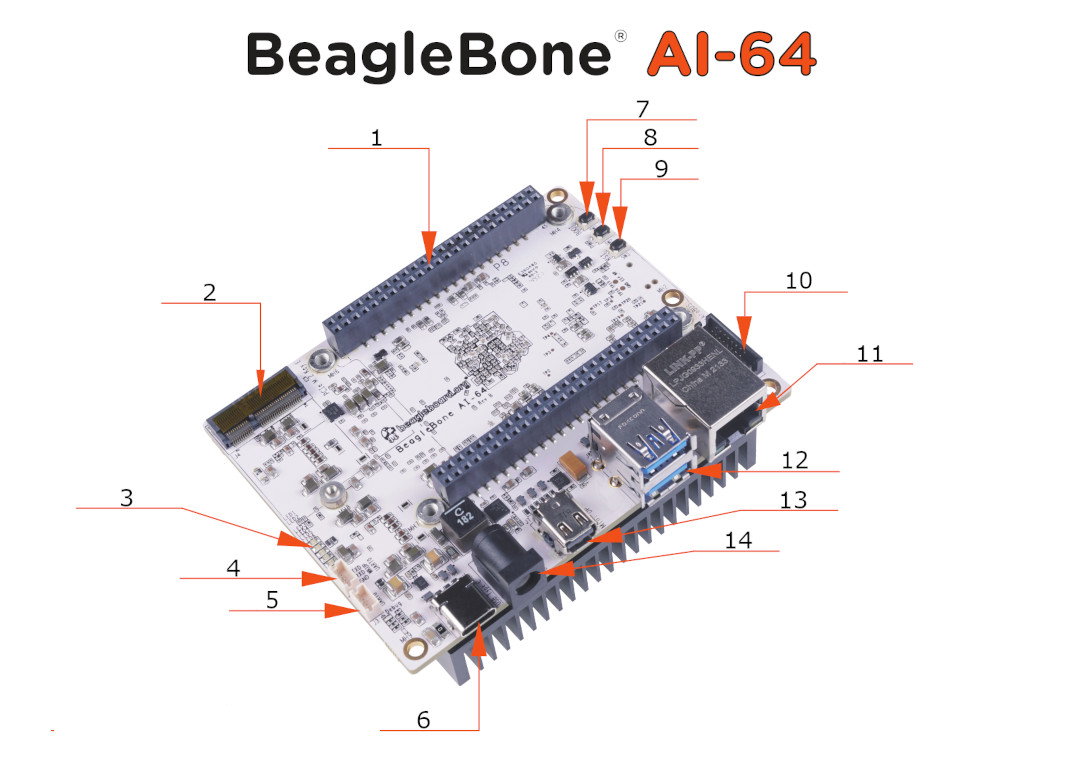

Die Verteilung der Elemente auf dem BeagleBone AI-64 Board
- Mit der BeagleBone Add-On-Serie kompatible Erweiterungssteckverbinder
- M.2 Key E-Anschluss mit PCIe, USB und SDIO für WiFi / Bluetooth-Erweiterungen
- 5 Benutzer-LEDs und 1 Power-LED
- Reaktivieren Sie den seriellen Port der Domäne
- Serieller Port der Root-Domäne
- USB Typ-C (5 Gb/s) mit 5 V/3 A Stromeingang
- Boot-Taste
- Power-Taste
- Reset-Knopf
- 16-poliger Mikrocontroller-Anschluss
- Gigabit-Ethernet-Anschluss
- Zwei USB 3.0 Typ A (5 Gb/s) Anschlüsse
- miniDisplayPort
- 5V Stromeingang

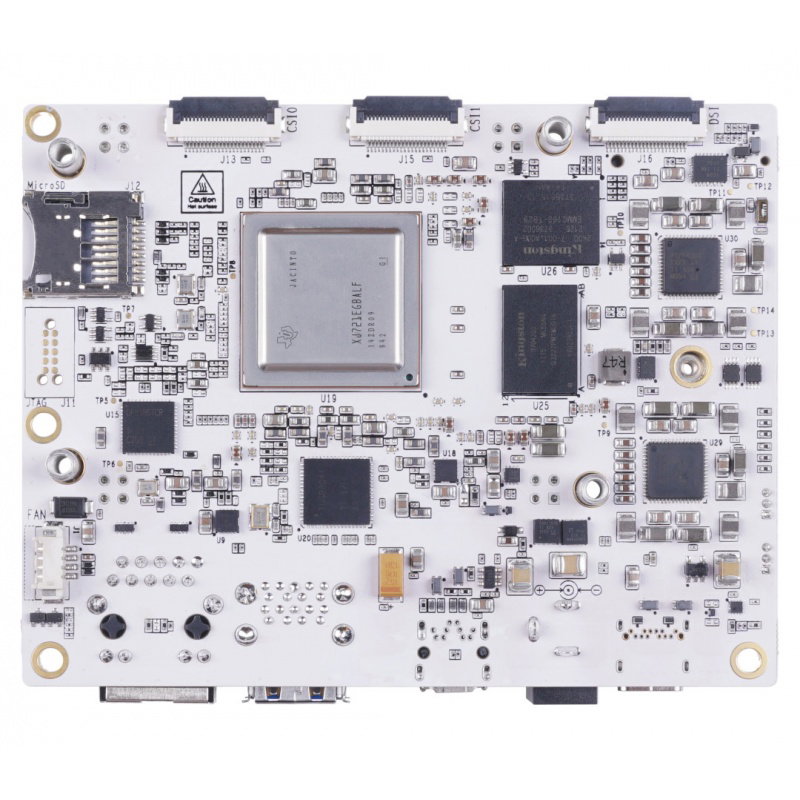

Plattenboden:
- TDa4VM-Chip von Texas Instruments mit Dual ARM Cortex-A72, C7x DSP und Deep-Learning-, Vision- und Multimedia-Beschleunigern
- 4 GB Arbeitsspeicher DDR4
- 16 GB eMMC-Flash-Speicher
- MicroSD-Kartensteckplatz
- Dualer CSI-2-Kameraanschluss
Die Verteilung der Elemente auf dem Brett. | BeagleBone-Spezifikation und -Vergleich | |||
|---|---|---|---|
| BeagleBone AI-64 | BeagleBone-KI | BeagleBone Schwarz | |
| Layout des Hauptprozessors | Texas Instruments Jacinto TDA4VM 2x ARMCortex-A7 2 | Texas Instruments Sitara AM5729 2x ARM Cortex-A15 | Texas Instruments Sitara AM3358 ARM Cortex-A8 |
| Die maximale Taktrate des Prozessors | 2 GHz | 1,5 GHz | 1 GHz |
| Co-Prozessor | C7x + MMA, 2xC66x, 12xPRU, 6xARM Cortex-R5, PowerVR Rogue 8XE GE8430, H.264-Kodierung, H.264/H.265-Dekodierung | 2xC66x, 4xPRU, 4xARM Cortex-M4, 4xEVE, 2xPowerVR SGX544, IVA-HD | 2xPRU, ARM Cortex-M3, PowerVR SGX530 |
| Analoge Pins | 7 (3,3 V) | 7 (4-Draht-Touchscreen) (3,3 V) | 7 (4-Draht-Touchscreen) (1,8 V) |
| Digitale Stifte | 72 (einschließlich 7 analoger Pins, die digital sein können) | 72 (einschließlich 7 analoger Pins, die digital sein können) | 65 |
| Erinnerung | 4 GB LPDDR4 16 GB eMMC-Flash-Speicher microSD-Kartensteckplatz | 1 GB DDR3L 16 GB eMMC-Flash-Speicher microSD-Kartensteckplatz | 512 MB DDR3 4 GB eMMC-Flash-Speicher microSD-Kartensteckplatz |
| USB | USB 3.0 Typ-C 5 GB/s Client-/Host-Port 2x USB 3.0 Typ A Hostports | USB 3.0 Typ-C 5 GB/s Client-/Host-Port USB 3.0-Typ-A-Hostanschlüsse | USB 2.0 Typ miniUSB 480 Mb/s Port Host/Client (Schwarz) USB 2.0 microUSB 480 Mb/s Port Host/Client (Wireless) USB 2.0-Typ-A-Hostanschluss |
| Netzwerk | Gigabit Ethernet M.2 Key E PCIe / USB / SDIO-Steckplatz | Gigabit-Etherent 2,4/5-GHz-WLAN Bluetooth 4.2 / BLE | Ethernet 10/100 MB/s (Schwarz) 2,4-GHz-WLAN (drahtlos) Bluetooth 4.2 / BLE (drahtlos) |
| Video | miniDisplayPort MIPI-DSI (mit I2C) | microHDMI | microHDMI |
| Audio | miniDisplayPort Umhang / USB-Add-On microBus-Shuttle-Anschluss | microHDMI Umhang / USB-Add-On Bluetooth | microHDMI Umhang / USB-Add-on Bluetooth (drahtlos) |
| Kamera | 2x MIPI-CSI (4-zeilig) | AN | AN |
| Unterstützte Erweiterungsschnittstellen | 4x UART | 4x UART 16-Bit-LCD-Schnittstelle | 4x UART |
| Eingebaute Sensoren | CPU-Temperatursensor | CPU-Temperatursensor | AN |
