Produktbeschreibung: All-In-One - Lüfter mit Kühlkörper - Aluminium - mit PWM-Regelung + Adapter für Raspberry Pi 4B - Waveshare 22931
All-In-One von Waveshare ist ein 2-in-1-Produkt, das einen Kühlkörper und einen Lüfter kombiniert. Das Element besteht aus hochwertigem Aluminium , das eine effektive Wärmeableitung vom Raspberry Pi 4B ermöglicht. Der Lüfter hat eine einstellbare Drehzahl (mit PWM ), dank der der Benutzer die Drehzahl der Flügel nach individuellen Bedürfnissen einstellen kann. Die maximale Drehzahl beträgt ca. 5500 ± 10 % U/min . Das Set enthält auch einen speziellen GPIO-Adapter, der die Installation zusätzlicher Overlays ermöglicht.
Produkt kompatibel mit Raspberry Pi 4B!
Überprüfen Sie auch die Bedienungsanleitung des Herstellers. Dort finden Sie unter anderem Anleitungen zum Zusammenbau von Elementen und Beispielprogrammcode.

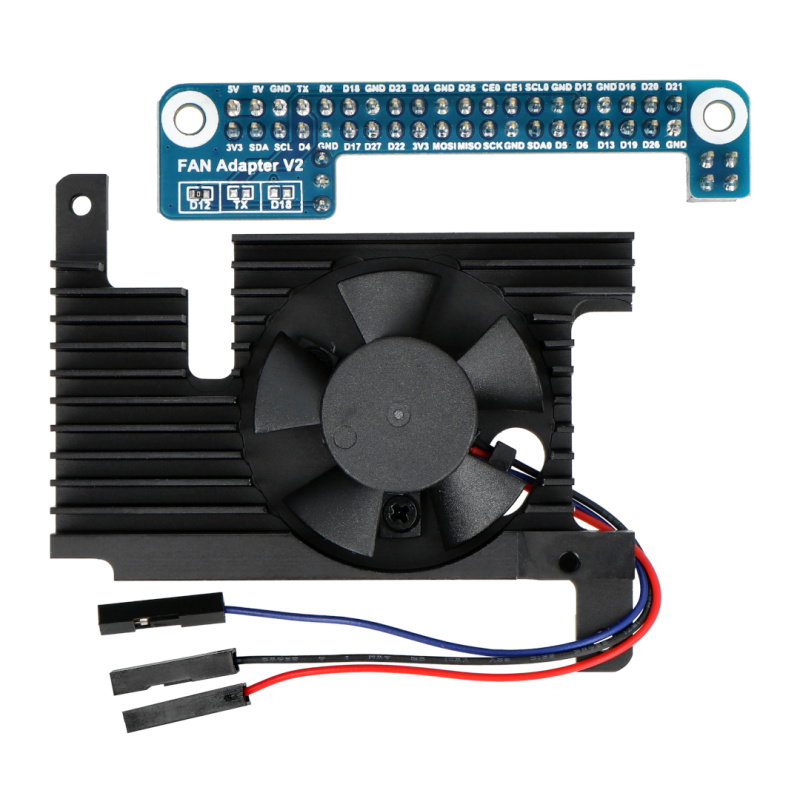

All-In-One - Lüfter mit Kühlkörper - Aluminium - mit PWM-Regelung + Adapter. Raspberry Pi 4B muss separat erworben werden.

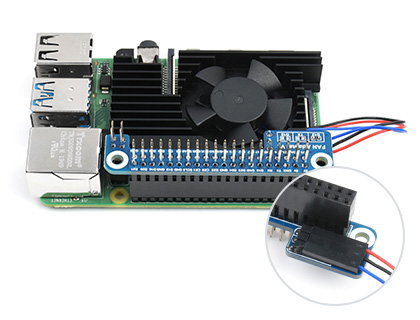

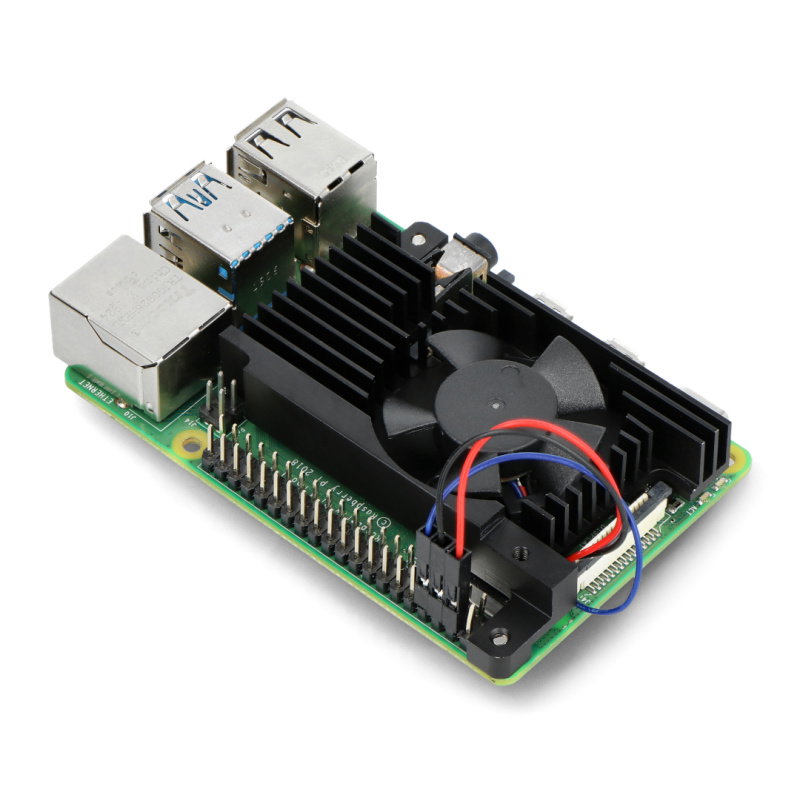

Verbinden des Lüfters mit dem Raspberry Pi.
Besondere Merkmale
- Die 2in1 All-In-One-Version ermöglicht eine effizientere Wärmeableitung
- Ultraleiser Lüfter und leichter Kühlkörper
- An den Raspberry Pi 4B angepasstes Design in Bezug auf die Abstände von Befestigungslöchern und GPIO-Pins
- Ein zusätzlicher Adapter, mit dem Sie den Raspberry Pi 4B mit zusätzlichen Overlays erweitern können
- Möglichkeit die Drehzahl per PWM einzustellen
- Kompatibel mit der offiziellen Systemkonfiguration
- Das Set enthält auch Wärmeleitbänder
Pin-Beschreibung
Der Lüfter hat 3 Kabel in verschiedenen Farben, die wie folgt mit dem Raspberry Pi verbunden werden sollten:
- Blaues Kabel - PWM-Signal - TXD / D12 / D18-Pins *
- Rotes Kabel - 5 V - Versorgungsspannung
- Schwarzer Draht - GND - Systemmasse
*Bei Verwendung eines Lüfteradapters ist der Standard-PWM-Pin D12 (GPIO12).
Technische Spezifikationen
- Typ: Lüfter mit Kühlkörper
- Kompatibel mit: Raspberry Pi 4B-Version 1 GB / 2 GB / 4 GB / 8 GB
- Versorgungsspannung: 5 V DC (Stromversorgung vom Raspberry Pi)
- Pins: 3x, davon 1x PWM zur Drehzahlregelung
- Drahtlänge: 80 ± 10 mm
- Nennleistung: 0,3 W (5 V / 0,06 ± 0,02 A)
- Maximale Drehzahl: 5500 ± 10 % U/min
- Schwarze Farbe
- Abmessungen: 64 x 43 mm

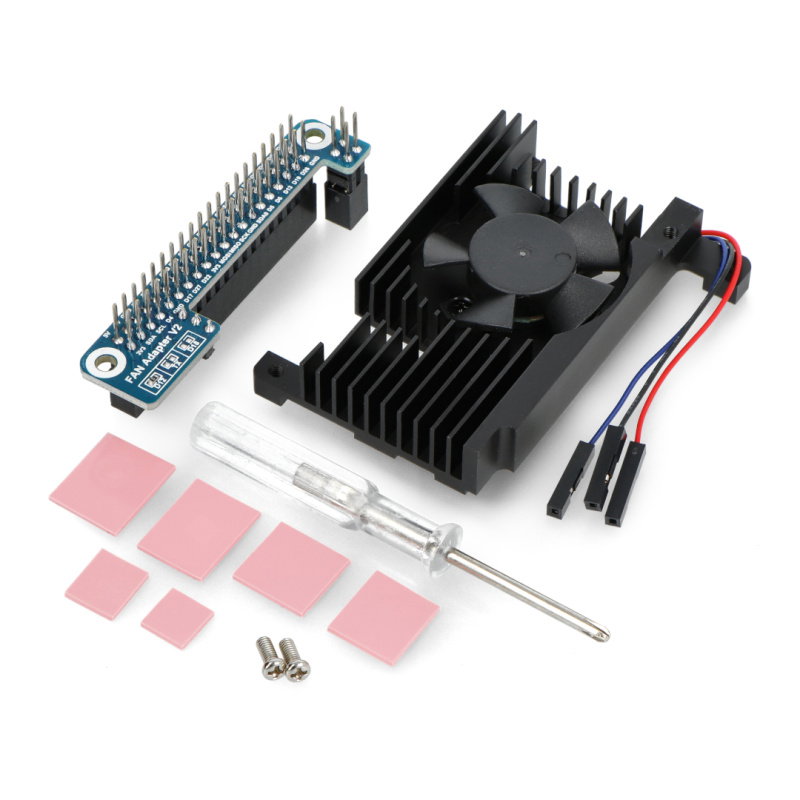

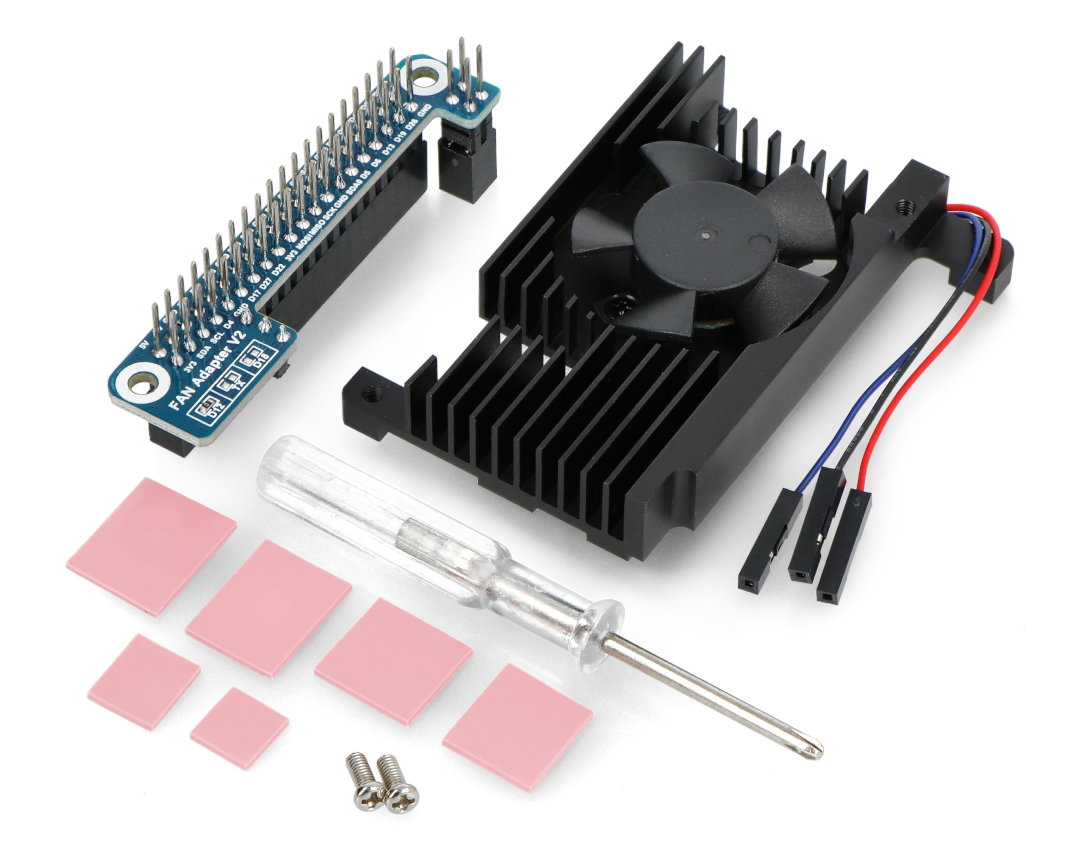

Inhalt des Kits
- All-In-One - Lüfter mit Kühlkörper - Aluminium
- V2-Adapter für Lüfteranschluss
- Wärmeleitende Bänder
- Befestigungsschrauben M2,5 x 6 mm - 2 Stück
Komponenten im Set enthalten.
